FUTURA Wartungseinheit, 3-tlg., G 1/4", 0,5 - 10 bar, Baur.0, Metallbehälter mit Sichtrohr, Metallbehälter
Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Öldosierung bei 1000 l/min:ca. 10 - 20 Tropfen/minÖlvorrat:35 cm?Öleransprechgrenze (bei 6 bar):26 l/minLieferumfang:Wartungseinheit einschließlich ManometerDurchfluss:26 - 800 l/min, Sekundärentlüftung: 25 l/minOptional:Ausführung mit Metallbehälter ohne Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 12 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Montage eines Standardmanometers nur mit Manometeradapter möglich, Anzeigebereich des Kompaktmanometers: 0 - 12 bar, bzw. 0 - 6 barWeitere Eigenschaften:AusführungWartungseinheit mit Kompaktmanometer***GewindeG 1/4"Druckregelbereich (bar)0,5 - 10BehälterausführungMetallbehälter ohne SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 0 FKoppelpaketKP 0 FKoppelpaket mit WandkonsoleKPW 0 FEingangsdruck (bar)1,5 - 12
Storz-Kupplung 110-A, 110mm Schlauch, Aluminium (geschmiedet) Typ STKS 133/110 A
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.•kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert istOptional:mit Verriegelung -VERWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe110-ASchlauch Ø innen (mm)110AusführungStandardKnaggenabstand (mm)133Temperaturbereich (°C)-40 bis +110NormDIN 14323Gewicht1,6 kg / Stk.
FUTURA Wartungseinheit, 3-tlg., G 3/8", 0,5 - 16 bar, Baur.2, BG 2, Metallbehälter mit Sichtrohr
Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDuchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 3/8"Druckregelbereich (bar)0,5 - 16BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16Gewicht2 kg / Stk.

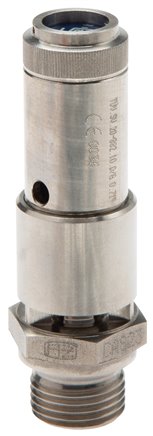

TÜV-Sicherheitsventil G 3/4" (DN10), 24,00 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 3/4"Ansprechdruck (bar)24,00Abblasleistung* (m3/h)1.016,80H95h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 24 bar
STANDARD-Filterregler G 1/4", 0,5 - 10 bar, Standard 1, , mit Schutzkorb
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,1 - 3 bar -3, 0,2 - 6 bar -6, 0,5 - 16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 1GewindeG 1/4"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)900BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelBW 10Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)35Porenweite im Filter5 ?mH (mm)239H1 (mm)100L (mm)54Gewicht850 g / Stk.
Pneum. Anflanschklappe DN80-PN16 (DIN/EN) GGG40/Edelstahl/FKM, doppeltwirkend
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN80-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteFKMDN (mm)80Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)6Betriebsdruck Flüssigkeiten (gefährliche) (bar)6Betriebsdruck Gase (ungefährliche) (bar)6Medientemperatur (°C)+5 bis +180Anwendungsgebieteheiße, trockene Luft oder Gas, besondere MedienErsatzantriebePDD 006-VK11
Schott-Schnellkupplung (NW2,7) 6x4mm Schlauch, Edelstahl, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendjaAM 8x0,5Emax (mm)8,5Temperaturbereich (°C)-15 bis +200Gewicht19 g / Stk.
Doppelnippel DN-NI-G1/8a x G1/4a DGKE041112
Vernickelt Mit zylindrischem Außengewinde Technische Daten Inhalt 1
Pneum. ES-Flanschkugelhahn, DN65-PN40 (DIN/EN), Feder-öffnend
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1,4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 125 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Fire Safe DesignSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-öffnendFlanschanschlussDN65-PN40 (DIN/EN)DN (mm)65Einbaulänge Kugelhahn (mm)170Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDE 025-FO-F07
Drosselrückschlagventil G 1/8"-6 x 4mm, abluftregelnd (B), Messing, Rändelschraube und Kontermutter
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewinde außenG 1/8"Schlauch Ø außen x innen (mm)6 x 4Gewicht41 g / Stk.
Polyethylen-Schlauch 5/16" x 4,7 mm, blau
Werkstoffe:LD-PE, Farbe Natur entspricht FDA 21 CFR 177.2600 (c) und NSF 51Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:50 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)5/16 x 4,7Außen Ø (mm)7,94FarbeblauBetriebsdruck (bar)16min. Biegeradius (mm)38Gewicht32 g / Stk.
MULTIFIX Wartungseinheit (4), 2-tlg., G 3/4", 0,5 - 16 bar, BG 4
Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:87 cm?Schalttafelgewinde:M 50x1,5Eigenluftverbrauch:max. 1,5 l/minÖldosierung bei 1000 l/min:1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minDurchfluss:115 - 12000 l/min ***Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNCVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werdenWeitere Eigenschaften:AusführungWartungseinheitGewindeG 3/4"Druckregelbereich (bar)0,5 - 16BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)1,5 - 16Gewicht2,7 kg / Stk.
Pressanschluss RN (gerade), Ø 16, DN 10
1.090-16-6A Pressanschluss RN (gerade), Ø 16Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 16DN (mm)10BeschreibungRingstutzen für Hohlschrauben, metrischGewicht47 g / Stk.
MULTIFIX Nebelöler, G 3/4", Baureihe 4, BG 4, Metallbehälter
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Ölvorratsbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:0 - 16 bar (mit Metallbehälter max. 20 bar*)Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minDurchfluss:115 - 16000 l/minOptional:Ausführung mit Metallbehälter* und Sichtrohr -MVorteile:•Befüllung mit Öl unter Druck möglich*Tropfaufsatz aus Metall/Glas-KombinationWeitere Eigenschaften:AusführungNebelölerGewindeG 3/4"BehälterausführungMetallbehälter mit SichtrohrBefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)0 - 20Gewicht1,7 kg / Stk.
TÜV-Ecksicherheitsventil G 1/2" (IG), 10,0 bar Typ SVGI 12 10-10
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Druckluft und andere ungiftige, nicht brennbare GaseDN (mm)10GewindeG 1/2 (IG)Ansprechdruck* (bar)10,0Abblasleistung Druckluft (m3/h)180h (mm)17H-1 (mm)70SW (mm)27L (mm)26BauteilkennzeichnungTÜV-SV...-312.10.D/G.0,28 CE0036 10 barTemperaturbereich (°C)-20 bis +200Gewicht210 g / Stk.

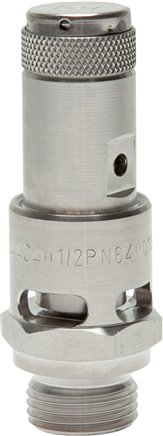

TÜV-Hochleist.-Sicherheitsventil G 3/4"(37,0bar) 1.4404
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:Ausführung1.4404DN (mm)16GewindeG 3/4"Ansprechdruck (bar)37,00Abblasleistung (m3/h)4.507h (mm)12H-1 (mm)104SW (mm)36Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2055.16.D/G.0,79 CE0036 37 bar
Pneumat. 3-Wege-Kugelhahn (T4), einfachwirkend, FKM-Dichtungen, G 1/2", ES
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungeinfachwirkend, FKM-DichtungenBohrungT4Gewinde KugelhahnG 1/2"DN (mm)12Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63ErsatzantriebePDE 002-F03Gewicht1,5 kg / Stk.
Reduziereinsatz 18 L-12 L (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichAchtung: Bitte beachten Sie:Bei Verwendung unterschiedlicher Baureihen darf die Verschraubung nur mit dem Betriebsdruck der leichten Baureihe belastet werden.*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (1) (mm)18 LRohr Ø außen (2)12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht145 g / Stk.
PREVOST-ABZWEIGFLANSCH INNENGEWINDE für Rohr mit außen-Ø = 40 IG BSPP = G 1
Messing-Kugelhahn, G 2-1/2", -0,9 bis 18 bar, voller Durchgang
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Baulänge nach DIN 3202-M3, •Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar**), -langer Griff in rot*keine DIN-Länge, **nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungStandardGewinde GG 2-1/2"DN (mm)65L (mm)148PN (bar)-0,9 bis 18H (mm)127R (mm)250Ersatzgriff StandardKOMBI 7 S ROTGriff langKOMBI 7 L ROTGewicht4,9 kg / Stk.
Y-Steckanschluss G 1/8"-6mm, IQS-PVDF, zylindrisch
Werkstoffe:Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Temperaturbereich:Typ Edelstahl: -20°C bis +200°CTyp PVDF: -20°C bis +120°CBetriebsdruck:Typ Edelstahl: -0,95 bis 20 barTyp PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenVorteile:•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des AnschlussesWeitere Eigenschaften:WerkstoffPVDFGG 1/8"D (mm)6Gewicht33 g / Stk.
Vorhangschloss Größe 60 mit 2 Schlüsseln Standard
Werkstoffe:Gehäuse: Messing, Bügel: Stahl (gehärtet), Innenteile: StahlLieferumfang:Zylinder-Vorhangschloss mit 2 SchlüsselnOptional:Gleichschließend* mit Schließung A -GSA, gleichschließend* mit Schließung B -GSB*Jedes Schloß mit gleicher Artikelnummer lässt sich mit den gleichen Schlüsseln öffnen.Weitere Eigenschaften:AusführungStandardSchließungsartStandardS (mm)60Bügelstärke Ø (mm)10,0A (mm)36B (mm)36C (mm)20Gewicht440 g / Stk.
Zwischenflanschklappe DN80-PN16 (DIN/EN) GGG40/Edelstahl/NBR
Werkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CRasterhandhebel: AluminiumdruckgussMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -G*nur als Zwischenflanschklappe lieferbarWeitere Eigenschaften:AusführungZwischenflanschklappeFlanschanschlussDN80-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)80Einbaulänge (mm)46BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Temperaturbereich (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaGewicht3,3 kg / Stk.
Prevost Schlauchverlängerung AIRCA - RAL AISW1010
Schlauchverlängerung AIRCA mit drehbarer Sicherheitsschnellkupplung prevoS1Technische Daten:Ø Innen./Außen. (mm)10 x 18Länge (m)10ProfilISO 6150 BKupplungISI 06SWNippelIRP 06Ausgestattet mitSchutzLänge (mm)480Breite (mm)370Höhe (mm)70Gewicht (kg)2,369
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
