Manometer senkrecht 100mm, -100 bis 0 mbar, G 1/2"
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *** (Ø 63: G 1/4" ***)Klasse:1,6Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +80°CNullpunktkorrektur:frontseitigSchutzart:IP 54Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*5-fach überdrucksicher, **nicht überdrucksicher, ***mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (mbar)-100 bis 0AnschlussgewindeG 1/2 ***Skalenteilung (mbar)2Überdrucksicher (mbar)-1000 bis 1000Gewicht600 g / Stk.
Schott-Steckanschluss 12mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardD (mm)12AM 20x1Emax (mm)17Temperaturbereich (°C)-20 bis +80Gewicht60 g / Stk.
12mm Schlauchschelle 120 - 140mm, Stahl verzinkt (W1) (ABA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (ABA)AusführungStandardØ Spannbereich (mm)120 - 140SW (mm)7Gewicht60 g / Stk.
MULTIFIX Filterregler, G 3/4", 0,5 - 10bar, Baureihe 2, mit Schutzkorb
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:50 cm?Schalttafelgewinde:50 cm?Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:6700 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/4"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Eingangsdruck (bar)1,5 - 16Gewicht1,1 kg / Stk.
Schlauchnippel G 1/2" AG, 14 - 15mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)13Schlauch Ø innen (mm)14 - 15GewindeG 1/2"Schlüsselweite (mm)24Gewicht60 g / Stk.

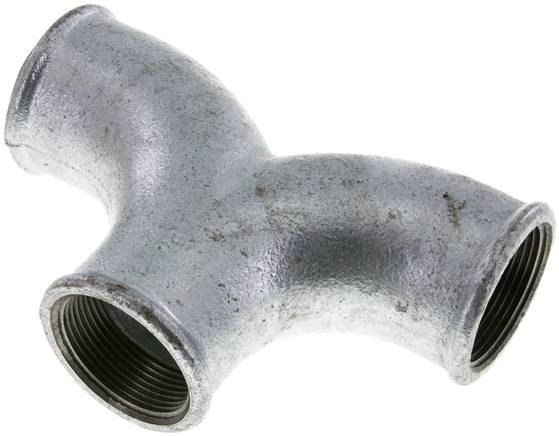

Doppelbogen T-Stück Rp 1-1/2" (IG), Temperguss verzinkt
DBT112ST Doppelbogen T-Stück Rp 1-1/2" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 1-1/2"Gewicht950 g / Stk.
Storz-Kupplung G 4"(AG), 110-A, Aluminium (geschmiedet) Typ STKG 133/40 A
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Optional:schwenkbarer Gewindestutzen -DRWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe110-AGewindeG 4"AusführungStandardKnaggenabstand (mm)133Temperaturbereich (°C)-40 bis +110Gewicht1 kg / Stk.
Zylinderschalter, 2-Leiter Solid-State Sensor, rote LED Typ ZSD 22
Werkstoffe:Körper: Kunststoff, Schraube: MetallAnschlussleitung:PUR-Kabel (Reed-Schalter: PVC-Kabel)Schutzart:IP 67Temperaturbereich:-10°C bis +70°CHinweis:Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die Nut des Zylinders und Arretierung durch den Gewindestift.Verwendung:Universeller Einsatz für Zylinder mit durchgehender C-Nut, durchgehender und nicht durchgehender T-Nut (5 mm) und mit optionalem Spannband auch Rundzylinder Ø 8 - 63 mm.Vorteile:•kein Befestigungsmaterial notwendig für Zylinder mit C-Nut & T-Nut (5 mm), •ein Schalter passend für viele Produkte der meisten asiatischen Fabrikate (z.B. SMC), •mit beiliegendem Adapter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo), •mit optionalem Spannband für Rundzylinder einsetzbarWeitere Eigenschaften:Ausführung2-Leiter Solid-State Sensor, rote LEDBetriebsspannung10 - 28 V DCSchaltungSchließermax. Schaltstrom/ Leistung50 mA/1,4 WAnschlussleitung3 mtr., 2 x 0,1 mm²Gewicht28 g / Stk.
Drahtschlauchschelle 31 - 35mm, 1.4301
SSDS35ES Drahtschlauchschelle 31 - 35mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)31 - 35Gewicht22 g / Stk.
Absperrhahn R 1/4"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:Druckluft, neutrale GaseFunktionsprinzip:Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:RR 1/4"D (mm)10Gewicht90 g / Stk.
Einbaumanometer (CrNi/Ms), Frontring, 63mm, 0 - 16 bar
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff, glasklarAnschlussgewinde:G 1/4" *, (Ø 40: G 1/8") , rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 - 16AnschlussgewindeG 1/4 *Skalenteilung (bar)0,5Gewicht170 g / Stk.
Einstellb. L-Schneidringverschraubung 8 S (M16x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (mm)8 SRohr Ø außen8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht95 g / Stk.
90°-Bogen Rp 1-1/4"(IG)-R 1-1/4"(AG), Temperguss verzinkt, kurz Typ 1a
BO114IAKST 90°-Bogen Rp 1-1/4"(IG)-R 1-1/4"(AG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktBeschreibungkurz Typ 1a/D4Gewinde außenR 1-1/4"Gewinde innenRp 1-1/4"L (mm)76H (mm)76Gewicht460 g / Stk.
Rohrschelle, 22mm, Baugröße 2, schwere Baureihe, mit Anschweißplatte & Deckplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)22H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70S (mm)8Gewicht380 g / Stk.
Schnellkupplung SK-FE-NW7,8-EURO-G1/2a
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit AußengewindeEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
PA-Spiralschlauch 12 x 9mm mit Kupplung, 5,0mtr. Arbeitslänge, NW 7,2
Werkstoff:PA 12 WTemperaturbereich:-20°C bis +90°CFarbe:blauVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)12 x 9Betriebsdruck (bar)19Wickel Ø innen (mm)90Gewicht800 g / Stk.
PUR-Spiralschlauch, 250mm, schwer, lebensmittelecht
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformschwerSchlauch Ø innen (mm)250min. Biegeradius (mm)375Betriebsdruck (bar)-0,07 bis 0,12Rollenlänge (m)10Gewicht2,4 kg / Stk.
13,7mm Doppelrohrschelle mit Anschweißplatte & Deckplatte Baugröße 2, doppelt
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, doppeltRohr Ø außen (mm)13,7B (mm)30a2 (mm)55a3 (mm)53Gewicht130 g / Stk.
Metallschutzschlauch 7,0mm, Stahl verzinkt
Einsatzbereich:Als Schutzschlauch von pneumatischen und elektrischen Leitungen an Schweißvorrichtungen.Weitere Eigenschaften:WerkstoffStahl verzinktInnen Ø (mm)7,0min. Biegeradius (mm)20für Schlauch Ø außen (mm)6Rollenlänge (m)50Gewicht75 g / Stk.
Prevost Sicherheitskupplung für Trennwanddurchführung IG BSPP = G 1/2 Durchgang = 27 Stärke des Deckels
Profil: European 7,4 mmTechnologie: One-Push-Sicherheit(Schutz vor Peitschenhieb)Betriebsdruck: 2 bis 12 barDurchsatz bei 6 bar: 1 820l/min (?p=0,6 bar)Durchgang: 7,4 mmTemperatur: -15°C bis +70°C
Rohrdoppelnippel R 3/4"-80mm, 1.4571
RONI34/80ES Rohrdoppelnippel R 3/4"-80mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeR 3/4"L (mm)80Betriebsdruck (bar)20Gewicht110 g / Stk.
Verschlussstopfen Innenskt. G 1", Messing vernickelt
VS10MSV Verschlussstopfen Innenskt. G 1", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltO-RingohneGewindeG 1"PN (bar)16Gewicht120 g / Stk.
Verschlussstopfen Außenskt. G 1-1/4", Messing
VS114ABMS Verschlussstopfen Außenskt. G 1-1/4", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"PN (bar)16SW (mm)30Gewicht320 g / Stk.
Gelenkbolzenschelle 2-teilig, 83 - 91 mm, 1.4016 (W2)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)83 - 91Bandbreite (mm)20Gewicht140 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
