Kompressorkupplung Rp 1/2"(IG), Edelstahl, Dichtung FKM
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMGewinde innenRp 1/2"Betriebsdruck (bar)16DN (mm)19ErsatzdichtungenSKG GU ESGewicht150 g / Stk.
Winkel-Steckanschluss, langer 12mm Stecknippel, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)12D1 (mm)12Gewicht16 g / Stk.

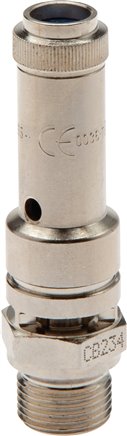

TÜV-Sicherheitsventil G 1/4" (DN8), 0,40 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Ansprechdruck (bar)0,40Abblasleistung* (m3/h)15,0H (mm)55h-1 (mm)10SW (mm)20BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,48 CE0036 0,4 barGewicht70 g / Stk.
Aufschraub-Schlauchtülle G 3/8"-9 (3/8")mm, 1.4571
AST389ES Aufschraub-Schlauchtülle G 3/8"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)19PN (bar)40Gewicht21 g / Stk.
Glycerin-Manometer senkrecht (CrNi/Ms),100mm, 0 - 40 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:-20°C bis +60°CSchutzart:IP 65Hinweis:WIKA Typ 213.53Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 40Skalenteilung (bar)1Gewicht850 g / Stk.
FUTURA Präzisionsdruckregler, G 1/2", 0,2 - 4bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 42 x 1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 3/8": 4500 l/min, G 1/2": 5200 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbarWeitere Eigenschaften:AusführungPräzisionsdruckregler**GewindeG 1/2"Druckregelbereich (bar)0,2 - 4Manometeranzeige (bar)0 - 6BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)max. 16Gewicht550 g / Stk.
1-teiliger Edelstahl-Kugelhahn, NPT 1/4", 0 bis 63bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4": VHS 40)Weitere Eigenschaften:GewindeNPT 1/4"DN (mm)5L (mm)39PN (bar)0 bis 63H (mm)31R (mm)65Gewicht65 g / Stk.
Überströmventil G 1-1/4", 2 - 8 bar, Edelstahl
Vorteile:•kompakte Bauform, •in sich geschlossene, gasdichte Ausführung, •leistungsoptimiert mit hohen Kv-Werten, •von außen ohne Demontage und ohne Sonderwerkzeuge einstellbar, •großer Druckbereich mit einem Ventil abdeckbar, •für gasförmige und flüssige Medien einsetzbarAnwendung:Überströmventile werden zum Schutz von Pumpen gegen Überlast in geschlossenen Kreisläufen eingesetzt. Bei Überschreitung des einstellbaren Ansprechdrucks öffnet das Ventil proportional zur Drucküberhöhung und führt so Leistung allmählich ab. Das Überströmventil ist darauf ausgelegt, längere Zeit geöffnet zu sein. Prinzipbedingt muss davon ausgegangen werden, dass der Druck in dem System größer werden kann als der an dem Überströmventil eingestellte Ansprechdruck.Sicherheitsventile haben ein vollkommen anderes Ansprechverhalten. Sie öffnen bei Überschreitung des Ansprechdrucks um max. 10% fast schlagartig und führen die gesamte Leistung ab. Bei Unterschreitung des eingestellten Ansprechdrucks um ca. 10-20% schließt das Ventil wieder.Diese Funktion stellt zwar sicher, dass der eingestellte Druck nicht mehr als 10% überschritten wird, jedoch wird das System durch das nicht proportionale Öffnungsverhalten stark belastet.Ausführung:Die Überströmventile können mittels Innensechskantschlüssel unter Betriebsbedingungen eingestellt werden, ohne dass das Medium in die Umgebung austritt. Sie sind nicht gegendruckkompensiert.Werkstoffe:Körper: Rotguss / Messing, Feder: Edelstahl, Dichtung: FKM (12 bis 20 bar: PTFE)Temperaturbereich:-20°C bis +200°CMedien:Druckluft und andere agressive, nicht brennbare Gase, Wasser und andere neutrale, ungiftige Flüssigkeiten, MineralöleOptional:Körper aus Edelstahl 1.4401/1.4408 -ES*bei 1 bar DrucküberschreitungWeitere Eigenschaften:Werkstoff KörperEdelstahlAnsprechdruck (bar)2 - 8kv-Wert* Wasser (m3/h)7,6 - 6,5DN (mm)32GewindeG 1-1/4"h (mm)52H-1 (mm)118L (mm)50SW (mm)55Gewicht1,7 kg / Stk.
Kupplungsstecker (NW7,2) 9 (3/8")mm Schlauch mit Rückschlagventil
Betriebsdruck:0,5 bis 10 barWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)9 (3/8)Gewicht55 g / Stk.
Klemmbackenpaar 20mm, Baugröße 3, leichte Baureihe Aluminium
GR320LKPALU Klemmbackenpaar 20mm, Baugröße 3, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)20H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48a4 (mm)64a5 (mm)78S (mm)3d (mm)7Gewicht90 g / Stk.
Steck-Mehrfachverteiler, 3-fach G 1/2"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/2"D (mm)12Gewicht165 g / Stk.
TÜV-Sicherheitsventil G 3/4" (DN10), 15,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Ansprechdruck (bar)15,50Abblasleistung* (m3/h)670,40H95h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 15,5 barGewicht290 g / Stk.
Schnellentlüftungsventil , Ersatzmembrane (Standard) zu SV 25
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungErsatzmembrane (Standard)Gewicht0.5 g / Stk.
MULTIFIX Druckregler,G 1" 0,5 - 10bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:17500 l/min ***Eigenluftverbrauch:max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckreglerGewindeG 1"Druckregelbereich (bar)0,5 - 10Manometeranzeige (bar)0 - 16BefestigungswinkelW 5KoppelpaketKP 5Gewicht1,7 kg / Stk.
Temperierkupplungsstecker 13mm Zapfen,G 1/4"(AG), Edelstahl
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 - 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../13 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Werkstoff1.4305Ausführungohne VentilAnschlussG 1/4"Kompatibel zu HASCOZ81/13/R1/4Gewicht14 g / Stk.
Schnellkupplung (ARO/ORION) 8 (5/16")mm Schlauch, Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungSchlauch Ø innen (mm)8 (5/16)Gewicht100 g / Stk.
Storz-Saugkorb 110-A (133mm Knagge)
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.* nicht DIN 14362Weitere Eigenschaften:DN (mm)100Storz-Größe Abgang110-AKnaggenabstand (mm)133NormDIN 14362Gewicht6 kg / Stk.
Prevost Polyurethan Spiralschläuche 6,5 x 10 mm - 6 m mit festem Gewindeanschluss und drehbarem Gewindeansch, Rot
Max. Betriebsdruck: 8 bar Länge: 6 m AG BSPT: R 1/4 Durchmesser Innen/ Außen (mm): 6,5 x 10 Werkstoff: Polyurethan Ausgestattet mit: Kupplung mit Teflon vorbeschichtet Temperatur: -15°C bis +70°C Schwerpunkt: Kratzschutz
Trägerklemme, mit Rohrhalter Ø 10 - 50, 2 - 3mm
Werkstoffe:Stahl verzinktBeschreibung:Trägerklemme wird mit einem Hammer auf den Schenkel eines Stahlträgers aufgeschlagen und hält durch Federkraft der Klemme. Anbauteile lassen sich entweder mittels Schraube / Gewindestange M 6 oder Kette befestigen. Der Rohrhalter befestigt / bündelt eingelegte Rohre mittels Kabelbinder. Die abgerundeten Kanten des Rohrhalters verhindern Beschädigungen an Schläuchen, Kabeln oder Rohren.Weitere Eigenschaften:Ausführungmit Rohrhalter Ø 10 - 50Schenkelstärke A (mm)2 - 3Gewicht12 g / Stk.
Druckregler, 1.4404, G 1/4", 0,5 - 8bar (Standard), Edelstahl
Durchfluss:Kv-Wert 0,5 m?/h, 700 l/min* (Messing: Kv-Wert 0,35 m?/h, 490 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet), Typ Messing: Handrad aus ABSTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 45 x 1,5 (Messing: M 35 x 1,5)Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:AusführungStandardWerkstoff1.4404GewindeG 1/4"Druckregelbereich (bar)0,5 - 8Eingangsdruck (bar)max. 30Befestigungswinkel EdelstahlWH 14 ESErsatzmembrane rücksteuerbar, NBR/PTFE***MEMB R14ESErsatzmembrane nicht rücksteuerbar, NBR/PTFE***MEMB R14ES-NBempfohlenes ManometerMW 1063 ESGewicht1,5 kg / Stk.
Schott-Schneidringverschraubung 16 S (M24x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:AusführungSchottverschraubungWerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen16 S (M24x1,5)SchottgewindeM 24x1,5Betriebsdruck (bar)400KontermutternKOMUTT 16STemperaturbereich (°C)-40 bis +120Gewicht340 g / Stk.
PREVOST-AUSSENGEWINDE WINKEL 90° für Rohr mit außen-Ø = 16 AG BSPT = R 3/8 AG NPT =
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
