AIRnet Tabelle - Auslegung Rohrleitungen 50 Stück
Auslegungstabelle, systemübergreifendDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:BezeichnungAuslegungs-TabelleInhalt50 Stück
Schrägsitzventil 1.4408, G 2", geschlossen, Standard, Edelstahl, 0 - 12 bar
Werkstoffe:Typ Messing: Ventilkörper: Rotguss (2-1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBRTyp 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKMTemperaturbereich:-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)Steuerdruck:4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"Durchflussrichtung:Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.Optional:Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A****Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"Weitere Eigenschaften:Werkstoff1.4408AusführungStandardNullstellunggeschlossenGewindeG 2"L (mm)150Betriebsdruck (bar)0 - 12ReparatursätzeU 220-12 ES REPTemperaturbereich (°C)-40 bis +200Gewicht3,8 kg / Stk.
Reduziereinsatz 20 S-14 S (M22x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichAchtung: Bitte beachten Sie:Bei Verwendung unterschiedlicher Baureihen darf die Verschraubung nur mit dem Betriebsdruck der leichten Baureihe belastet werden.*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)20 SRohr Ø außen (2)14 S (M22x1,5)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht270 g / Stk.
TÜV-Ecksicherheitsventil G 3/4" (IG), 11,5 bar
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Druckluft und andere ungiftige, nicht brennbare GaseDN (mm)13GewindeG 3/4 (IG)Ansprechdruck* (bar)11,5Abblasleistung Druckluft (m3/h)346h (mm)18H-1 (mm)70SW (mm)32L (mm)31BauteilkennzeichnungTÜV-SV...-312.13.D/G.0,28 CE0036 11,5 barTemperaturbereich (°C)-20 bis +200
MULTIFIX Wartungseinheit (2), 3-tlg., G 1/2", 0,5 - 10 bar
Ausführung:Filter, Druckregler rücksteuerbar, Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:50 cm?Schalttafelgewinde:M 50x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:125 cm?Öleransprechgrenze (bei 6 bar):140 l/minDurchfluss:140 - 5800 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -NVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheitGewindeG 1/2"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Eingangsdruck (bar)1,5 - 16Gewicht2,5 kg / Stk.

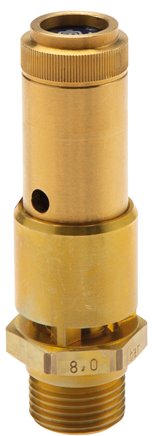

TÜV-Sicherheitsventil G 3/8" (DN10), 43,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)43,50Abblasleistung* (m3/h)1.813,40H120h-112SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 43,5 bar
Reduziernippel R 1-1/2"(AG)-Rp 1-1/4"(IG), 1.4408
RN112114KES Reduziernippel R 1-1/2"(AG)-Rp 1-1/4"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1-1/2"Gewinde innenRp 1-1/4"PN (bar)16Gewicht105 g / Stk.
Schott-Schnellkupplung (NW2,7) 4,3x3mm Schlauch, Edelstahl, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø außen x innen (mm)4,3x3Verwendbar für Stecker beidseitig absperrendjaAM 7x0,5Emax (mm)11Temperaturbereich (°C)-15 bis +200Gewicht15 g / Stk.
Kompensator, DN100-PN16 (DIN/EN), NBR
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN100-PN16 (DIN/EN)Ausführung BalgNBRDN (mm)100PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)11L (mm)150B (mm)20D (mm)220Di (mm)109 ? 3Gewicht8 kg / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 4,40 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/4"Ansprechdruck (bar)4,40Abblasleistung* (m3/h)127,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 4,4 bar
Hohlschraube, 2-fach Innengew. G 1/8"-40,5mm, Messing vernickelt
Werkstoffe:Messing vernickeltVerwendung:für die Typen der Baureihe C und CVAchtung: Zubehör gleich mitbestellen!DichtringeWeitere Eigenschaften:Ausführung2-fach mit InnengewindeGG 1/8"Gewicht24 g / Stk.
ISO 15552-Zylinder, Kolben 32mm, Hub 350mm
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)32Hub (mm)350ReparatursätzeXL 32 REPAM 10 x 1,25B (mm)12C (mm)30D (mm)18,0F (mm)22G (mm)26H (mm)120IG 1/8"K (mm)4M (mm)47,0N (mm)32,5CH (mm)10RTM 6Gewicht1,6 kg / Stk.
Manschette EPDM QVM 34 E
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffEPDMAusführungErsatzmanschette aus EPDMDN (mm)20Temperaturbereich (°C)-10 bis +120Gewicht49 g / Stk.
Drosselrückschlagventil G 1/8"-8 x 6mm, abluftregelnd (B), Kunststoff, Rändelschraube und Kontermutter
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Kunststoff, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewindeG 1/8"Schlauch Ø außen x innen (mm)8 x 6Gewicht28 g / Stk.
2/2-Wege Magnetventil G 1-1/4" stromlos geschlossen (NC),FKM 24V=
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geschlossen (NC)GewindeG 1-1/4"DichtungenFKMBetriebsdruck (bar)0,5 - 16DN (mm)40,0L (mm)140kv-Wert* (L/min)370,0MagnetspuleGMedientemperatur (°C)-10 bis +85Gewicht3 kg / Stk.
T-Steckanschluss R 1/8"-8mm, IQS-PP, Polypropylen mit Edelstahl-Gewinde
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung* Aufgrund des hohen Ausdehnungskoeffizienten von Polypropylen kann es bei hohen Temperaturschwankungen zu Leckagen kommen. Wir empfehlen hier die Eindichtung mit Loctite Dichtfaden 55.Weitere Eigenschaften:AusführungEdelstahl-GewindeRR 1/8"D (mm)8Gewicht19 g / Stk.
3-Wege Kugelhahn, Messing, L-Bohrung, G 1-1/2", -0,9 bis 35bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM (G 2-1/2": PTFE / NBR)Temperaturbereich:-10°C bis max. +120°CSchaltstellung:Kann durch Versetzen des Handgriffes verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Eigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe (kein Benzin), Heizöl, Lösungsmittel, schwache Säuren und Laugen.Weitere Eigenschaften:Ausführung3-Wege KugelhahnKugelbohrungL-BohrungGG 1-1/2"DN (mm)36L (mm)138PN (bar)-0,9 bis 35H (mm)109R (mm)170C (mm)109ErsatzgriffeG KH3/10-112Temperaturbereich (°C)-10 bis +120Gewicht3,4 kg / Stk.
Komfortbetätiger um Bedienung mit Handschuhen zu erleichtern / Zubehör für Cannon-Blaspistole
ISO 6432-Zylinder, doppeltwirkend, Kolben 25mm,Hub 250mm -Eco-Line, einstellbare Endlagendämpfung
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)25Hub (mm)250Ausführungeinstellbare EndlagendämpfungAM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)34,0D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)137N (mm)12P (mm)65RG 1/8"CH (mm)8Gewicht500 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x150
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)150Gewicht23 g / Stk.
Prevost Vollaluminium-Kugelhahn für Rohr 63mm
PPS System Vollaluminium - Druckluftleitung - PPS1 - Kugelhahn für Aluminiumrohr (PPS1 RSIAL63) Eigenschaften: Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet. Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel Technische Daten Material Aluminium Max. Betriebsdruck 16 bar Temperatur -20°C bis 80°C Für Rohr mit Außen-Ø 63 mm Für Rohr mit Außen-Ø 63mm Abmessungen (A) mm 100 Abmessungen (A)Abmessungen (A)Abmessungen (A) Abmessungen (B) mm 282 Abmessungen (C) mm 138
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
