Verschlusskappe für 10mm Schläuche, IQS-Standard
Werkstoffe:Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: EdelstahlTemperaturbereich:-20°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:Druckluft, neutrale GaseVorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*Betriebsdruck: 10 bar, max. 60°C, Kunststoffkörper aus PBTWeitere Eigenschaften:D (mm)10SerieIQS-StandardGewicht5.2 g / Stk.
LE-Einschraubstück G 1/4"(IG)-R 1/4"(AG), Messing vernickelt
*Innengewinde: RpWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenR 1/4"Gewinde innenG 1/4"PN (bar)16Gewicht50 g / Stk.
Gerade Schneidringverschr. G 1/8"-6 L (M12x1,5), Stahl verzinkt, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen6 L (M12x1,5)EinschraubgewindeG 1/8"Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht24 g / Stk.
Wanddose (Luftweiche) G 1/2"-2 x G 1/2", Endverteilerdose ohne Durchgangsgewinde
Temperaturbereich: -10°C bis +50°C Vorteile: Messingeinsätze mit Planflächen erlauben Abdichtung durch Verkleben oder Dichtring und widerstehen auch größeren Querkräften Weitere Eigenschaften: Bauform mit 2 Abgängen Ausführung Endverteilerdose ohne Durchgangsgewinde Eingangsgewinde oben G 1/2" Abgangsgewinde vorne 2 x G 1/2" Gewicht 160 g / Stk.
AKTION Starter-Set Rohrleitung 10 m x 18 mm inkl. Zubehör
Das Druckluft-Rohrleitung Starter-Set inkl. aller Verbindungsteile zum Anschluss an einen Kompressor mit handelsüblicher Kupplung NW 7,2 für Garagen und kleine Werkstätten bestehend aus: 1 x Druckluftrohr PA 18x14mm/10m blau 1 x Lufteingangsdose 18 mm mit G1/2i und Schnellverschlusskupplung NW 7,2 1 x Endverteilerdose 18 mm mit Schnellverschlusskupplung NW 7,2 1 x Stecknippel STNP-MS-NW7,2-G1/2a E700215 1 x Druckluftschlauch DLS-SK 15-9/5m D740012 4 x Winkelsteckverbinder STV-W90-18 E818338 1 x Rohrklemme RK18grau/25 E818425 1 x Demontageclip STS-DMC 18 B322675 1 x Schraubensicherung SSI 10ml E771142 Produktbeschreibungen: "Schneider-Rohrleitungssystem" Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Druckluftrohr aus Polyamid 10 Meter. Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Polyamid (PA) Farbe: blau Rollenware (DLR-R) UV-stabilisiert Schlauch für den Anschluss an den Kompressor Alle Komponenten der Rohrleitungssysteme von Schneider airsystems sind TÜV-geprüft und zertifiziert - das ist einzigartig. Darüber hinaus bestätigt das Zertifikat die Kompatibilität der Systeme.
Gerader Steckanschluss G 1/2"-22mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)*2-teilige Bauform, **Gewinde muss mit Dichtband oder anaerobem Dichtstoff eingedichtet werdenWeitere Eigenschaften:GG 1/2"D (mm)22Gewicht55 g / Stk.
Muffe G 1/8"-G 1/8", Messing
MU18MS Muffe G 1/8"-G 1/8", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Gewinde-1G 1/8"PN (bar)16SW (mm)14L (mm)18Gewicht15 g / Stk.
Schottverschraubung G 1/4"-G 3/8", Messing
SV14MS Schottverschraubung G 1/4"-G 3/8", MessingWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1/4"Gewinde außenG 3/8"Schottgewinde AG 3/8"Emax (mm)14PN (bar)16Gewicht27 g / Stk.
Steckanschluss-Rückschlagventil 8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:D (mm)8Gewicht13 g / Stk.
Silikonschlauch 2 x 4 mm, transparent
Ausführung:transparent, 60° Shore-Härte (? 5°), talkumiert, ohne Gewebeeinlage, Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-60°C bis +200°C (mit Dampf bis +135°C sterilisierbar)Betriebsdruck:zum drucklosen Durchleiten von Flüssigkeiten und GasenRollenlänge:25 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)2 x 4Gewicht13 g / Stk.

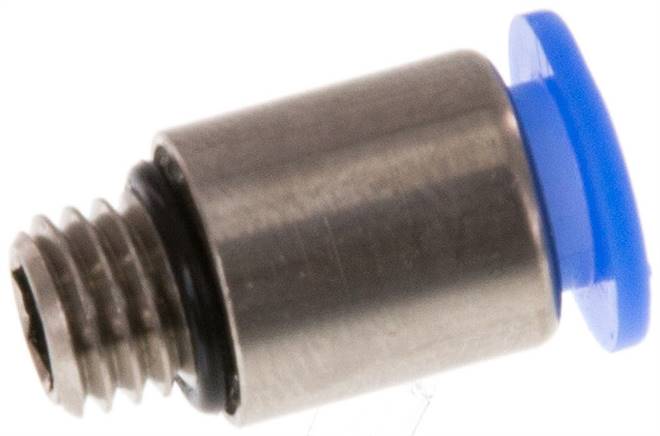

Gerader Steckanschluss M 7-6mm, Mini m. Innensechskt
Werkstoffe:Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtetWeitere Eigenschaften:RM 7D (mm)6P (mm)10Gewicht5 g / Stk.
Polyamid-Schlauch, 4 x 2 mm, natur, Meterware
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4 x 2Farbe*naturBetriebsdruck (bar)44Rollenlänge (m)50min. Biegeradius (mm)15Gewicht9.7 g / Stk.
Dichtring aus PTFE für Gewinde G 3/4"
Weitere Eigenschaften:für GewindeG 3/4"D1 (mm)26,5D2 (mm)33,0H (mm)2Gewicht1.3 g / Stk.
Wandschlauchhalter WH-WSH DGKE104002
Schafft Ordnung und vermeidet Stolperfallen durch herumliegende Schläuche Robuste Kunststoffausführung. Auch für schwere Schläuche geeeignet Zusätzliche Haken zum Einhängen von Werkzeugen, Kleinteilen etc. Technische Daten
Messing-Minikugelhahn G 1/4" Innengewinde / Außengewinde, PN 15, Knebelgriff
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Weitere Eigenschaften:AusführungInnengewinde / AußengewindeBetätigungKnebelgriffGewinde GG 1/4"Gewinde G-1G 1/4 (AG)DN (mm)8L (mm)39PN (bar)-0,9 bis 15H (mm)27,5R (mm)22Gewicht70 g / Stk.
Polyethylen-Schlauch, 12 x 9 mm, natur, Meterware
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)12 x 9Farbenatur*Betriebsdruck (bar)7min. Biegeradius (mm)50Gewicht46 g / Stk.
Schneider-Schlauchaufroller SLA 8-9 DGKD312516
Rohrschelle, 10mm, Baugröße 0, leichte Baureihe (nur eine seitliche Befestigungs, verlängerte Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 0, leichte Baureihe (nur eine seitliche BefestigungRohr Ø außen (mm)10H (mm)32B (mm)30a3 (mm)28a4 (mm)44a5 (mm)58S (mm)3d (mm)7Gewicht55 g / Stk.
Polyamid-Schlauch, 4,3 x 3 mm, schwarz, Meterware
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4,3 x 3Farbe*schwarzBetriebsdruck (bar)23Rollenlänge (m)50min. Biegeradius (mm)20Gewicht7.9 g / Stk.
Rohrschelle, 30mm, Baugröße 4, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 4, leichte BaureiheRohr Ø außen (mm)30H (mm)48B (mm)30a1 (mm)40a3 (mm)57a4 (mm)73a5 (mm)87S (mm)3d (mm)7Gewicht110 g / Stk.
Luftabsperrhahn STS-LAH 15-2GES 15 DGKE815350
Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Für Druckluftrohre aus Polyamid oder Spezial-Alu-Legierung. Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Zur Absperrung der Druckluft-Rohrleitung oder einzelner Bereiche einer Stich-, Ring- und Abgangsleitung Energiekosten senken durch Absperren der Druckluftleitung NBR-Dichtung Technische Daten System/Ø 15 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
CK-Überwurfmutter 6x4mm(M 10 x 1), Kunststoff (POM)
MCK4K CK-Überwurfmutter 6x4mm(M 10 x 1), Kunststoff (POM)Weitere Eigenschaften:WerkstoffKunststoff (POM)GewindeM 10 x 1Schlauch Ø außen x innen (mm)6x4Gewicht1 g / Stk.
Polyurethan-Schlauch 3 x 2 mm, blau
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in Sauerstoff, •schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95 ARollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)3 x 2FarbeblauBetriebsdruck (bar)10min. Biegeradius (mm)10Gewicht8 g / Stk.
Unverlierbarer Dichtring für Gewinde G 1/4"
Weitere Eigenschaften:für GewindeG 1/4"D1 (mm)13,1D2 (mm)18,0H (mm)1,8Gewicht0.2 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
