5/3-Wege Magnetventil, M 5, Mittelstellung belüftet, 115 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACAusführungNorm-Stecker (Größe 0)FunktionMittelstellung belüftetGewindeM 5Betriebsdruck (bar)2 - 10Durchfluss (L/min)170Symbolz_sf1310_bel_k.eps
Winkel-Schneidringverschraub. R 1/4"-6 L (M12x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen6 L (M12x1,5)EinschraubgewindeR 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht42 g / Stk.
4SH-Pressanschluss DKO-S (gerade), M 52 x 2 (38 S)
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.
Hochdruck-3-Wege Kugelhahn, T-Bohrung, G 3/8", 0 bis 500bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungT-BohrungGG 3/8"DN (mm)10PN (bar)0 bis 500AusführungStandardSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht550 g / Stk.
Steckkupplung ISO7241-1A, Stecker Baugr.2T, M 16x1,5(IG)
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungSteckerGewinde innenM 16x1,5A (mm)17,3B (mm)31DN (ISO) (mm)10Baugröße2TPN (bar)250Gewicht85 g / Stk.
Hohlschrauben-Magnetventil G 1/8-6 x 4, 2/2-Wege, 24 V= (NO)
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Schaltung2/2-WegeFunktionstromlos geöffnet (NO)DruckeingangHohlschraubeHohlschraube Einschraubgewinde (mm)G 1/8Ringstück Schlauch Ø außen x innen6 x 4Betriebsdruck (bar)0 - 15Gewicht150 g / Stk.
Reparatursatz für ES-Kugelhahn (Direktmontage) G 1-1/4", zu KH 1143 F ES
Temperaturbereich:-20°C bis +180°C*auch für Anschweißenden -ASWeitere Eigenschaften:KugelhahngrößeG 1-1/4"zu verwenden für*KH 1143 F ES / KH 114 P ** ES / KH 114 ELI ** ESGewicht47 g / Stk.

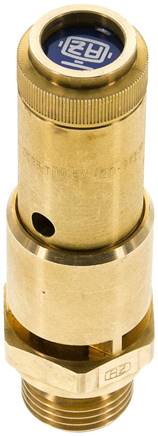

TÜV-Sicherheitsventil G 1/2" (DN10), 6,90 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)6,90Abblasleistung* (m3/h)321,50H75h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 6,9 barGewicht210 g / Stk.
Sandstrahlschlauch 38 (1-1/2") x 56mm (i x a)
Werkstoffe:Seele: abriebfestes NR/SBR/BR, schwarz, glatt, antistatisch, Abriebwert: max. 50 mm? nach ISO 4649, Druckträger: gewickelte Textileinlagen, Decke: SBR, schwarz, stoffgemustert, antistatischTemperaturbereich:-35°C bis +80°CBetriebsdruck:12 bar (Berstdruck: 40 bar)Elektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Durchleiten von trockenen oder nassen handelsüblichen Strahlmitteln wie Sand, Stahlgrit, Korund oder QuarzmehlRollenlänge:40 mtr.Hinweis:Dieser Schlauch ist konstruktiv auf 12 bar Arbeitsdruck ausgelegt. Aus Sicherheitsgründen schreibt die EN ISO 3861 einen max. Arbeitsdruck von 6,3 bar vor.Weitere Eigenschaften:Schlauch Ø innen (mm)38 (1-1/2)Schlauch Ø außen (mm)56Gewicht1,6 kg / Stk.
Edelstahl-Rohrschelle, 50,8mm, Baugröße 6, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 6, leichte BaureiheRohr Ø außen (mm)50,8H (mm)72B (mm)30a1 (mm)66a3 (mm)86a4 (mm)100a5 (mm)116S (mm)3d (mm)7Gewicht170 g / Stk.
Pneumat. Drehantrieb Gr. 90, doppeltwirkend, F12 (Vierkant 27)
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Ausführungdoppeltwirkendpassend für Montageflansch ISO 5211F12 (Vierkant 27)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Anschlussbild für Endschalterbox oder Stellungsregler-1130 x 30Luftanschluss (NAMUR)G 1/4"Baugröße90A (mm)125BM 12C (mm)27D (°)45VerschleißteilesatzPD 090 REPGewicht14 kg / Stk.
Messanschluss M16x2, 10 S (M18x1,5)-HD-Verschraubung, Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen10 S (M18x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +100Bauhöhe* (mm)49,0Gewicht200 g / Stk.
STANDARD-Filterregler G 1", 0,5 - 10 bar, Standard 5 P, , mit Schutzkorb
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,1 - 3 bar -3, 0,2 - 6 bar -6, 0,5 - 16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 5GewindeG 1"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)12000BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelBW 50Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)300Porenweite im Filter40 ?mH (mm)392H1 (mm)129L (mm)117Gewicht2,9 kg / Stk.
MULTIFIX Druckregler,G 3/4" 0,2 - 6bar, BG 4
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:12000 l/min **Eigenluftverbrauch:max. 1,5 l/min*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckreglerGewindeG 3/4"Druckregelbereich (bar)0,2 - 6Manometeranzeige (bar)0 - 10BefestigungswinkelW 4KoppelpaketKP 4Gewicht1,1 kg / Stk.
Druckluft-Wasser Flachschlauch 90x2,5mm
Werkstoffe:Nitril / PVC-Mischung mit synthetischem GarnTemperaturbereich:Wasser: -20°C bis +100°C (Druckluft: -20°C bis +75°C)Einsatzbereich:Für Wasser, Druckluft, Öl und Benzin, bedingt laugen- und säurebeständig. Der Schlauch ist flach aufrollbar, ozon- und alterungsbeständig. Durch textile Einlage mit hoher Reißfestigkeit ist er extrem belastbar. Die Außendecke ist durch Längsschutzrippen verschleißstabilisiert.*Betriebsdruck für Wasser, bei Druckluft beträgt der Betriebsdruck max. 25% des BerstdrucksWeitere Eigenschaften:Wandstärke (mm)2,5Schlauch Ø innen (mm)90PN* (bar)15Berstdruck (bar)45Rollenlänge (m)20Gewicht900 g / Stk.
5/3-Wege Magnetventil, G 1/8", Mittelstellung geschlossen, 230 V AC, NW 6
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 530, M 20 533: O, Steckergröße 0)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
ISO 15552-Zylinder, Kolben 100mm, Hub 900mm
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)100Hub (mm)900ReparatursätzeXL 100 REPAM 20 x 1,5B (mm)25C (mm)55D (mm)38,0F (mm)40G (mm)51H (mm)189IG 1/2"K (mm)4M (mm)110,0N (mm)89,0CH (mm)22RTM 10Gewicht13 kg / Stk.
Einschraubtülle NPT 1/4"-1/2" (12,7 mm) Stecknippel, IQS-Inch
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:RNPT 1/4"D (mm)1/2 (12,7 mm)Gewicht20 g / Stk.
Gerade Schneidringverschraubung 12 LL (M16x1), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureihesehr leichte BaureiheRohr Ø außen12 LL (M16x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht46 g / Stk.
Pneum. Anflanschklappe DN80-PN16 (DIN/EN) GGG40/Edelstahl/NBR, Feder-schließend
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe Feder-schließendFlanschanschlussDN80-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)80Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)12Betriebsdruck Flüssigkeiten (gefährliche) (bar)12Betriebsdruck Gase (ungefährliche) (bar)10Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDE 012-VK11Gewicht7 kg / Stk.
3/2-Wege (NC/NO) Tasterventil, G 1/4", Federrückstellung
Werkstoffe:Körper und Schieber: 1.4436, Dichtungen: FKMTemperaturbereich:-20°C bis +180°CBetriebsdruck:-0,95 bis 12 barMedien:geölte und ungeölte Druckluft und ungiftige Gase (50 µm)Schalttafeleinbau:Im Lieferumfang sind zwei Muttern für den Schalttafeleinbau enthalten (Lochdurchmesser: 24 mm, max. Blechdicke: 5 mm)*Gehäuseentlüftung: G 1/8"Weitere Eigenschaften:Schaltung3/2-Wege (NC/NO)FunktionFederrückstellungGewindeG 1/4"Betätigungskraft bei 10 bar (N)76Durchfluss (L/min)500Symbolz_t311esg_k.epsGewicht500 g / Stk.
Muffen-Absperrventil, Rotguss/Messing, G 3", PN 16
Werkstoffe:Gehäuse: Rotguss, Oberteil: Messing, Dichtsitz: PTFETemperaturbereich:Wasser: 0°C bis max. +100°C, Sattdampf: 7 bar, bis max. +170°CEinsatzbereich:Flüssigkeiten, Luft, Heiz- und Hydrauliköle, Kraftstoffe und WasserWeitere Eigenschaften:GG 3"DN (mm)65L (mm)148PN (bar)0 bis 16H (mm)234,5R (mm)120Gewicht6 kg / Stk.
TÜV-Ecksicherheitsventil G 1" (IG), 11,1 bar
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Sattdampf / Dampfkessel nach TRD Gruppe 1 und DruckluftDN (mm)16GewindeG 1 (IG)Ansprechdruck* (bar)11,1Abblasleistung Druckluft (m3/h)506h (mm)22H-1 (mm)80SW (mm)40L (mm)35BauteilkennzeichnungTÜV-SV...-312.16.D/G.0,28 CE0036 11,1 barTemperaturbereich (°C)-40 bis +150
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
