ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 25mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)25AusführungStandardReparatursätzeNAD 80 REPA (mm)20AF (mm)20B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht1,2 kg / Stk.
SFS 63/15-B ISO 21287-Zylinder, doppeltw., Kolben 63mm, Hub 15mm
Kompaktzylinder, ISO 21287, doppeltwirkend, AG, Magnet, Kolben-Ø 63, Hub 15, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø63 mmHub15 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen AGM12x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite413. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 413 (siehe Downloads).
2/2-Wege ES-Magnetventil G 1-1/2", 0-16 bar, stromlos geschlossen (NC) 115V
Werkstoffe:Körper: 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:0°C bis +80°C, Umgebung: max. +35°CBetriebsdruck:0 - 16 barEinbaulage:mit stehendem Magneten, stromlos geöffnet (NO) auch mit liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:NPT-Gewinde -NPT*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung115 V ACFunktionstromlos geschlossen (NC)GewindeG 1-1/2"DN (mm)40L (mm)140kv-Wert* (L/min)533MagnetspuleE
TÜV-Sicherheitsventil G 1/4" (DN8), 5,40 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/4"Ansprechdruck (bar)5,40Abblasleistung* (m3/h)151,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 5,4 bar
Sicherheitskupplung SSK-NW7,6-EURO-G1/2i DGKE036916
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Eurostandard Profil Nennweite 7,6 für hohen Luftdurchlass Durchflusskapazität 1900 l/min Sehr abriebfest, äußerst robust Lange Lebensdauer Sehr einfach zu bedienen - Kupplungsbewegung ist gleich wie bei den gängigen Standardkupplungen Geringe Kuppelkraft: 64,0 N Körper und Hülse aus gehärtetem, verzinktem Stahl Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +80°C Entspricht Standard DIN EN ISO 4414 und DIN EN 983 Frei von Silikon Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
ES-Manometer senkrecht, 40mm, 0 - 4 bar, G 1/8"
Werkstoff:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4571, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/8" oder G1/4" *Klasse:2,5Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +100°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 54Hinweis:WIKA Typ 131.11Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 4AnschlussgewindeG 1/8"Skalenteilung (bar)0,2Gewicht70 g / Stk.
Kupplungsstecker (NW5) 6 (1/4")mm Schlauch, Edelstahl
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø innen (mm)6 (1/4)beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +200Gewicht7.6 g / Stk.

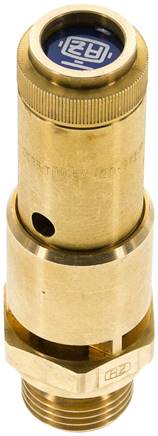

TÜV-Sicherheitsventil G 1/2" (DN10), 5,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)5,50Abblasleistung* (m3/h)261,15H75h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 5,5 barGewicht210 g / Stk.
Polyamid-Schlauch 1/2" x 9,5 mm, schwarz
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-15°C bis +90°CShore-Härte:70 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 56%, +70°C: 51%, +80°C: 46%, +90°C: 43%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)1/2 x 9,5Außen Ø (mm)12,70FarbeschwarzBetriebsdruck (bar)16min. Biegeradius (mm)108Gewicht60 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN10), 42,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)42,50Abblasleistung* (m3/h)1.772,50H120h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 42,5 bar
MULTIFIX Wartungseinheit (0), 2-tlg., G 1/8", 0,5 - 10 bar, abschließbar
Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 12 barmax. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Öldosierung bei 500 l/min:ca. 5 - 10 Tropfen/minÖlvorrat:35 cm?Öleransprechgrenze (bei 6 bar):26 l/minDurchfluss:26 - 700 l/min *****Lieferumfang:Wartungseinheit einschließlich 40 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Metallbehälter** ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 12 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheit, abschließbarGewindeG 1/8"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0Eingangsdruck (bar)1,5 - 12
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x90
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)90Gewicht14 g / Stk.
Schlauchtülle, DIN EN 14423 G 1/2"-13x25mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:Werkstoff1.4301GewindeG 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESErsatzdichtungenSTD DR 12 PTFEGewicht110 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN8), 34,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)34,50Abblasleistung* (m3/h)847,0H (mm)75h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 34,5 bar
FUTURA Befülleinheit, elektrisch angesteuert, G 3/8", Futura 1, 230V
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2,5 - 10 bar (pneumatisch betätigt: 2,5 - 16 bar, Baureihe 0 pneumatisch betätigt: 2,5 - 12 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Funktion:Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in Ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar. Das Einschalten erfolgt über ein 3/2-Wege Ventil.Lieferumfang:Befülleinheit inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:AusführungBefülleinheit, elektrisch angesteuertBaureiheFutura 1GewindeG 3/8"AbluftgewindeG 1/4"Elektrische Ansteuerung230 V ACDurchfluss (L/min)1300H (mm)118H1 (mm)33L (mm)104BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FErsatzvorsteuerventilM CL 230VEingangsdruck (bar)2,5 - 10Gewicht550 g / Stk.
MULTIFIX Wartungseinheit (5), 3-tlg., G 3/4", 0,1 - 3 bar, abschließbar
Ausführung:Filter, Druckregler rücksteuerbar, Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:125 cm?Schalttafelgewinde:M 30x1,5Eigenluftverbrauch:max. 0,5 l/minÖldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:450 cm?Öleransprechgrenze (bei 6 bar):800 l/minDurchfluss:800 - 13500 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -NVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheit, abschließbarGewindeG 3/4"Druckregelbereich (bar)0,1 - 3BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 4BefestigungswinkelW 5KoppelpaketKP 5Eingangsdruck (bar)1,5 - 16
PTFE-Schlauch, 6 x 4 mm, schwarz, 100 mtr. Rolle
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)6 x 4FarbeschwarzBetriebsdruck** (bar)25min. Biegeradius (mm)30Gewicht3,5 kg / Stk.
Kupplungsstecker (NW5) G 1/8"(IG), Messing vernickelt, rot
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 1/8"beidseitig absperrendneinAusführungrote FarbmarkierungTemperaturbereich (°C)-20 bis +200Gewicht23 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1-1/2"(9,3bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)31GewindeG 1-1/2"Ansprechdruck (bar)9,30Abblasleistung (m3/h)4.614h (mm)23H-1 (mm)215SW (mm)55Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2003.31.D/G.0,8 CE0036 9,3 barGewicht2,2 kg / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1/2"(0,45bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)11GewindeG 1/2"Ansprechdruck (bar)0,45Abblasleistung (m3/h)71h (mm)12H-1 (mm)66SW (mm)27Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,69 CE0036 0,45 barGewicht170 g / Stk.
T-Verschraubung G 3/8"-8x6mm, PVDF, Hohlschraube
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPVDF***EinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)8x6Anschlussprinzip1*Temperaturbereich (°C)-40 bis +140
Schott-Schneidringverschraubung 18 L (M26x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:AusführungSchottverschraubungWerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen18 L (M26x1,5)SchottgewindeM 26x1,5Betriebsdruck (bar)315KontermutternKOMUTT 18LTemperaturbereich (°C)-40 bis +120Gewicht330 g / Stk.
TÜV-Ecksicherheitsventil G 1-1/4" (IG), 5,5 bar Typ SVGI 114 18-5,5
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Druckluft und andere ungiftige, nicht brennbare GaseDN (mm)18GewindeG 1-1/4 (IG)Ansprechdruck* (bar)5,5Abblasleistung Druckluft (m3/h)342h (mm)25H-1 (mm)100SW (mm)49L (mm)40BauteilkennzeichnungTÜV-SV...-312.18.D/G.0,28 CE0036 5,5 barTemperaturbereich (°C)-20 bis +200
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
