Gerader Steckanschluss M 8x1-4mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet*ohne AußensechskantWeitere Eigenschaften:AusführungHochtemperaturGM 8x1D (mm)4P (mm)12,0Temperaturbereich (°C)-20 bis +150Gewicht11 g / Stk.
Schalldämpfer G 3/4", Sinterbronze, Messinggewinde
SD34MS Schalldämpfer G 3/4", Sinterbronze, MessinggewindeWeitere Eigenschaften:GewindeG 3/4"SW (mm)30L (mm)47Gewicht75 g / Stk.
Winkel-Drosselrückschlagventil G 1/4"-8mm,abluftregelnd (Standard), Messing
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Vorteile:•stabile, kompakte Bauform, •Einschraubgewinde durch gekammerten O-Ring abgedichtet, •nur mit Schraubendreher verstellbarWeitere Eigenschaften:Ausführungabluftregelnd (Standard)GG 1/4"D (mm)8Gewicht50 g / Stk.
Reduzierstück RDS-G1a x G1/2i DGKE770078
Messing Mit Außen- und Innengewinde Für die Verbindung einer T-Verschraubung mit dem Stecksystem Technische Daten Inhalt 1 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Schott-Kupplungsstecker (NW5) 6 (1/4")mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)6 (1/4)beidseitig absperrendneinAusführungStandardAM 12x1Emax (mm)10Temperaturbereich (°C)-20 bis +200Gewicht27 g / Stk.
T-Steckanschluss R 1/8"-8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 1/8"D (mm)8Gewicht12 g / Stk.
Kunststoff-Schalldämpfer, gesintert (Standard), G 1/2"
Werkstoffe:gesintertes PolyethylenBetriebsdruck:max. 10 bar (Eco: max. 6 bar)Temperaturbereich:-20°C bis +80°C (Eco: +5°C bis +80°C)Weitere Eigenschaften:AusführungStandardGewindeG 1/2"Ø D (mm)25,0L (mm)68Gewicht13 g / Stk.
PVC-Gewebeschlauch 19,0 (3/4")x28,0mm, PN 40 bar
Werkstoffe:Innenseele: Weich-PVC schwarz, Außendecke: Weich-PVC blau, Gewebeeinlage: PolyesterfadenTemperaturbereich:-15°C bis +60°CBetriebsdruck:40 bar (20°C), 24 bar (40°C), 16 bar (60°C)Einsatzbereich:UV-beständiger, kälteflexibler Mehrzweckschlauch für Druckluft, Kaltwasser, Industrie und Landwirtschaft, stoß- und trittfestRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)19,0 (3/4)Schlauch Ø außen (mm)28,0min. Biegeradius (mm)73Berstdruck (bar)115Gewicht600 g / Stk.
Schalldämpfer aus Kunststoff (Granulat), G 1/2"
Betriebsdruck:max. 6 barVorteile:Selbstreinigend durch GranulatfüllungWeitere Eigenschaften:GewindeG 1/2"Ø D (mm)24L (mm)47Gewicht14 g / Stk.
Spezial-Pneumatiköl,1 ltr., lebensmittelecht
Entspricht den Reinheitsvorschriften des Europäischen und US-Arzneimittelbuches, den FDA-Regulations 21 CFR 178.3620 (a) und NSF H1 & H3. Das Öl ist glasklar und absolut geruchs- und geschmacksneutral.Verwendung:LebenmittelbereichWeitere Eigenschaften:Gebinde1 ltr.Gewicht900 g / Stk.
Gerade Verschraubung G 1/4"-8x6mm mit Knickschutz
Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis +80°C*wird mit PTFE-Dichtung geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)8x6Gewicht37 g / Stk.
Y-Steckanschluss 6mm-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)6D1 (mm)4Gewicht5.5 g / Stk.
Rundstahlbügel, M 16, 159 - 168,3mm, Stahl verzinkt
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:WerkstoffStahl verzinktD (mm)159 - 168,3GM 16L (mm)60B (mm)192H (mm)217Passende Mutter934-M16Gewicht700 g / Stk.
Winkel-Schneidringverschraub. R 1/8"-6 L (M12x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen6 L (M12x1,5)EinschraubgewindeR 1/8"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht31 g / Stk.
Doppelnippel R 1/2"-R 1/2", 1.4408
DN1212KES Doppelnippel R 1/2"-R 1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1/2"Gewinde-1R 1/2"PN (bar)16SW (mm)23Gewicht47 g / Stk.
Doppelnippel DNL-MS-R1/2a x R1/2a DGKE030055
Messing Lösbar Konische Abdichtung Technische Daten Inhalt 1 Luftanschluss R 1/2" (lösbar)
Reduziernippel G 1/2"(AG)-G 3/8"(IG), Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/2"Gewinde innenG 3/8"PN (bar)16L (mm)5,5SW (mm)24Gewicht21 g / Stk.

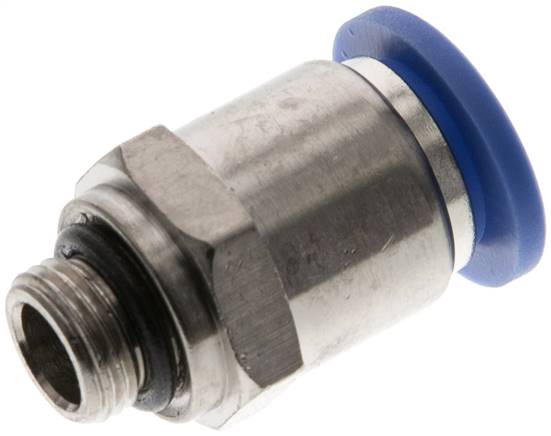

Gerader Steckanschluss G 1/8"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*ohne InnensechskantWeitere Eigenschaften:GG 1/8"D (mm)10Gewicht17 g / Stk.
Rohrschelle, 25mm, Baugröße 3, leichte Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit AnschweißplatteBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)25H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48S (mm)3Gewicht130 g / Stk.
Polyurethan-Schlauch 10 x 7,5mm KKS, schwer entflammbar
Eigenschaften:Diese Spezialschläuche sind besonders geeignet für den Einsatz in Kabelkanälen (Gebäudetechnik) bei leichtem bis mäßigem Funkenflug und mäßiger UV-Strahlung. Sie haben sich unter härtesten Bedingungen in umfangreichen Praxistests bestens bewährt.Ideal für die Gebäudetechnik!Vorteile:•halogenfrei flammgeschützt, im Brandfall selbstverlöschend, Brandverhalten getestet durch "Underwriters Laboratories Inc.?", Klassifizierung von UL 94 V2 bis V0, •passend für alle gängigen Steckverbindungen, •hydrolysebeständig und resistent gegen Mikroben für Anwendungen mit bzw. im Wasser, •sehr enge Biegeradien möglich, •höchste Abrieb- und Scheuerfestigkeit (schleppkettentauglich), •frei von lackbenetzungshemmenden Stoffen (labsfrei), •freigegeben in der deutschen KFZ-IndustrieWerkstoff:Polyether-PolyurethanTemperaturbereich:-30°C bis +100°CSchlauchfarbe:blauRollenlänge:50 mtr.Achtung:Nicht für den direkten Schweißbereich oder mechanisch hoch beanspruchte Leitungen!Weitere Eigenschaften:Schlauch Ø außen x innen (mm)10 x 7,5min. Biegeradius (mm)38Betriebsdruck (bar)10Gewicht45 g / Stk.
T-Steckanschluss 12mm-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)12D1 (mm)10Gewicht26 g / Stk.
PREVOST-GERADE MUFFE MIT INNENGEWINDE für Rohr mit außen-Ø = 20 IG BSPP = G 1/2
Prevost Sicherheitskupplung für Schlauch LW 6 NW 7,4 , ESI 071806
Druckluftschlauch 9,0x14,5mm (20m) Standardausführung mit Standardkupplung, NW 7,2
Werkstoffe:Innenseele: PVC schwarz, Außendecke: PVC blau, Gewebeeinlage: Polyesterfaden, silikonfrei produziert, TÜV-geprüft, Kupplungsdose und Kupplungsstecker: Messingkörper mit NBR-DichtungEinsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Weitere Eigenschaften:AusführungStandardausführung mit StandardkupplungSchlauch Ø innen (mm)9,0Schlauch Ø außen (mm)14,5Schlauchlänge (m)20Betriebsdruck bei 20°C (bar)15Temperaturbereich (°C)-20 bis +60Gewicht2,3 kg / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
