3/2-Wege-Absperrventil G 1/4"-10mm, Gewindeseite entlüftend
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barFunktionsprinzip:Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Medien:Druckluft, neutrale GaseAnwendungsbeispiel:Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:AusführungGewindeseite entlüftendGG 1/4"D (mm)10Gewicht50 g / Stk.
5/3-Wege Handhebelventil, G 1/4", Mittelstellung geschlossen, Federrückstellung, H 532-08 CS
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung geschlossen, FederrückstellungBaureiheVH20GewindeG 1/4 (Abluft G 1/8)Durchfluss (L/min)600Symbolz_5_3_wege_mitte_geschlossen_handhebel_feder_0_47_47.epsA (mm)97,7B (mm)35C (mm)22D (mm)31,7E (mm)21,7F (mm)20G1G 1/4"G2G 1/8"H (mm)4,3J (mm)24K (mm)95M (mm)14,2N (mm)35O (mm)21,7P (mm)3S (mm)20T (mm)31,7UM 22 x 1,5V (mm)5W (mm)0X (mm)5,5Gewicht250 g / Stk.
Guillemin-Kupplung G 2-1/2" (IG), Edelstahl, mit Verriegelung
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffEdelstahlAusführungmit VerriegelungBaugröße2-1/2 (Dichtfläche 83 mm)InnengewindeG 2-1/2"Gewicht850 g / Stk.
Nadel-Absperrventil, Messing, G 1/4" (AG), -0,9 bis 40bar
Werkstoffe:Gehäuse: Messing, Dichtung: NBR (3/4"- 2": PTFE)Temperaturbereich:-30°C bis max. +110°C (G 1/8": -10°C bis max. +60°C)*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:AusführungAußengewindeGewindeG 1/4 (AG)DN (mm)4L (mm)42PN (bar)-0,9 bis 40Temperaturbereich (°C)-30 bis +110Gewicht120 g / Stk.
Aufschraub-Verschraubung G 3/8"-10x8mm, PA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPA**Gewinde innenG 3/8"Schlauch Ø außen x innen (mm)10x8Anschlussprinzip1*Temperaturbereich (°C)-40 bis +60Gewicht9.7 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 12,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Ansprechdruck (bar)12,50Abblasleistung* (m3/h)320,0H (mm)55h-1 (mm)10SW (mm)17BauteilkennzeichnungTÜV-SV...-2055.7,5.D/G.0,75 CE0036 12,5 barGewicht70 g / Stk.
Doppelnippel G 3/4"-G 3/8", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/4"Gewinde-1G 3/8"PN (bar)40SW (mm)32Gewicht100 g / Stk.
Feuerlöschschlauch DIN 14811, DN52-52-C, weiß, Klasse 1-L1, 15mtr
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)52Schlauchlänge (m)15Storz-Alukupplung52-CKnaggenabstand66Gewicht5 kg / Stk.
Doppelnippel R 2-1/2"-R 1-1/2", Temperguss verzinkt
DN212112KST Doppelnippel R 2-1/2"-R 1-1/2", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeR 2-1/2"Gewinde-1R 1-1/2"PN (bar)25SW (mm)80Gewicht750 g / Stk.
Silikonschlauch, gewebeverstärkt 14 x 22 mm, rot
Ausführung:Innenseele transparent, Außenhaut rot (talkumiert), Gewebeeinlage aus Polyester, 70° Shore-Härte (? 5°), Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-50°C bis +180°C (kurzzeitig +200°C)Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)14 x 22Betriebsdruck (bar)6Berstdruck (bar)17Gewicht270 g / Stk.
Konsole für Schlauchschellen bis 25mm, Rohr 181 - 207mm
Werkstoffe:Stahl verzinktVerwendung:Diese Konsole und eine Schlauchschelle ergeben einen stabilen und standsicheren Fuß für runde Behälter und eine stabile Befestigung von Rohren.Verwendbare Schellen:SS ..., SSB ..., SSBP ..., SSSI ..., SSKB ...Achtung: Zubehör gleich mitbestellen!1 Stück SchlauchschelleWeitere Eigenschaften:für Rohr Ø (mm)181 - 207max. Schellenbreite (mm)25Länge x Breite (mm)236 x 60Befestigung - Langloch Breite x Länge (mm)9 x 32Gewicht330 g / Stk.
Glycerin-Manometer senkrecht (CrNi/Ms), 63mm, 0 - 600 bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/4" *Klasse:1,6Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 600Skalenteilung (bar)20Gewicht200 g / Stk.
Messing-Kugelhahn, Eco-Line, Rp 3", 0 bis 25bar -Eco-Line
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardGewinde GRp 3"DN (mm)73L (mm)152PN (bar)0 bis 25H (mm)117R (mm)250Ersatzgriffe**G KH 2123040 B EGewicht4,3 kg / Stk.
LED-Stecker Größe 1 (Industrienorm B), 24 V AC/DC
Beschreibung:Steckverbinder nach DIN 43650 / EN 175301-803 / Industrienorm mit LED-Anzeige und Schutzbeschaltung. Die Farbe der LED ist bei Typ 24V AC/DC gelb, bei Typ 230V AC rot.Temperaturbereich:-30°C bis +90°CSpannung:24 V AC/DC / 230 V AC, max. 6 A (Steckergröße 3: max. 10 A)Schutzart:IP 65Lieferumfang:Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)Verwendung:Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.Weitere Eigenschaften:Spannung24 V AC/DCAusführungStandardSteckergröße1NormIndustrienorm BAnzahl Kontakte2 & PEHöhe (mm)31KabelanschlussM 16 x 1,5Gewicht20 g / Stk.
Aufschraub-Schlauchtülle,Sicherungsbund G 1-1/4"-25 (1")mm
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen (mm)25 (1)Sicherungsbund Ø (mm)36DN (mm)20Gewicht330 g / Stk.
Schalldämpfer NPT 1/8", Drahtgewebe, Messing
Werkstoffe:Drahtgewebe: 1.4301Optional:NPT-Gewinde* -NPT*nicht für Typ PolyamidWeitere Eigenschaften:Werkstoff KörperMessingGewindeNPT 1/8"SW (mm)13L (mm)9Gewicht6.5 g / Stk.
Schrägsitz-Rückschlagventil, Rp 3/4", PN 16 / Standard, Messing
Werkstoffe:Gehäuse: Messing, Sitzdichtung: NBR (Typ DVGW & Rp 2-1/2" - Rp 3": EPDM)Temperaturbereich:-10°C bis +90°CÖffnungsdruck:0,1 - 0,2 barOptional:FKM-Dichtung (bis 2", -20°C bis max. +200°C) -VVorteile:•Baulänge nach DIN 3202-M8, mit Prüfschraube, •Typ DVGW zusätzlich DIN-DVGW zertifiziert für Trinkwasserleitungen*geprüft PN 16, nicht für Mineralöle geeignet!, **ohne Prüfschraube, keine DIN-Baulänge, •keine DIN-BaulängeWeitere Eigenschaften:AusführungPN 16 / StandardGRp 3/4"L (mm)75H (mm)60ReparatursätzeRUCK 34 SS REPGewicht370 g / Stk.
3/2-Wege Pilztaster-Ventil, schwarz (22,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungPilztasterFarbeschwarzBetätigungskraft (N)13Ersatz-BetätigerT 2212 SCHWARZ RGewicht70 g / Stk.
Storz-Kupplung G 2"(AG), 52-C, Aluminium (geschmiedet) Typ STKG 66/20 A
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Optional:schwenkbarer Gewindestutzen -DRWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe52-CGewindeG 2"AusführungStandardKnaggenabstand (mm)66Temperaturbereich (°C)-40 bis +110Gewicht220 g / Stk.
Glycerin-Manometer senkrecht (CrNi/Ms),100mm, 0 - 10 bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:-20°C bis +60°CSchutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 MesspunktenVorteile:•alle Manometer sind mit einer demontierbaren Drosselblende ausgestattet um Druckstöße abzudämpfen, •besonders preiswert*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 10Skalenteilung (bar)0,2Gewicht800 g / Stk.
45°-Bogen Rp 1-1/2"(IG)-R 1-1/2"(AG), Temperguss verzinkt
BO11245IAST 45°-Bogen Rp 1-1/2"(IG)-R 1-1/2"(AG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde außenR 1-1/2"Gewinde innenRp 1-1/2"Gewicht500 g / Stk.
ISO 15552-Zylinder, Kolben 80mm, Hub 80mm, ECO
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 80, Hub 80, G 3/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.2 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø80 mmHub80 mmAnschlussG 3/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM20x1,5Kolbenstangen-Ø25 mmKolbenstangengewindeM20x1,5KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).
Prevost Polyurethanschlauch ENROULEX (Für Schlauchaufroller) Ø Innen./Außen. 8 x 12 Rolle á 120lfdm
Länge pro Rolle: 120 mTemperatur: -20°C bis +75°C

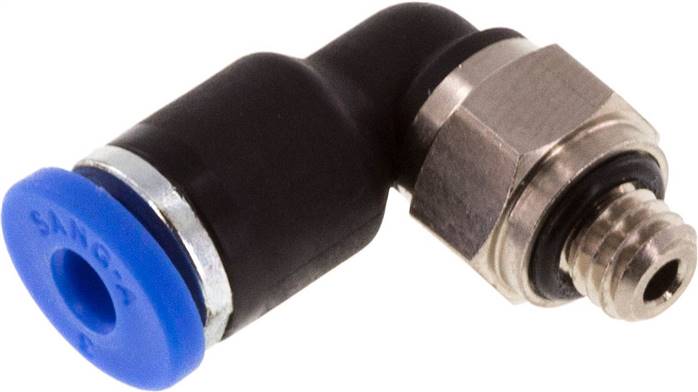

Winkel-Steckanschluss M 5-3mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GM 5D (mm)3Gewicht4.4 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
