Ventile und Absperrorgane in Sicherheitsausführung

Mini-Sicherheitsventil G 1/4", 6 - 12 bar, Messing

Werkstoffe:Körper: Messing oder 1.4305, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-10°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendWeitere Eigenschaften:MaterialMessingGewindeG 1/4"Ansprechdruck (bar)6 - 12Abblasleistung (L/min)bis 650Gewicht37 g / Stk.

PREBENA Kompressor-Sicherheitsventil G1/4 8 bar universell ET03005901 ET03103501 ET03206401 ET347022000 ET47205000

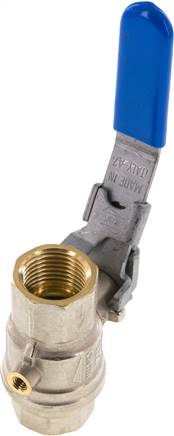

Messing-Kugelhahn mit Entlüftungsbohrung G 1/2", PN 14

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1/2"EntlüftungsgewindeM 5DN (mm)15L (mm)59PN (bar)-0,98 bis 14H (mm)51R (mm)96Passender SchalldämpferSD 50Gewicht250 g / Stk.

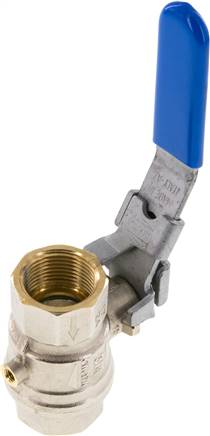

Messing-Kugelhahn mit Entlüftungsbohrung G 3/4", PN 14

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 3/4"EntlüftungsgewindeM 5DN (mm)20L (mm)64PN (bar)-0,98 bis 14H (mm)60R (mm)117Passender SchalldämpferSD 50Gewicht390 g / Stk.

Mini-Sicherheitsventil G 1/4", 10 - 18 bar, Messing

Werkstoffe:Körper: Messing oder 1.4305, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-10°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendWeitere Eigenschaften:MaterialMessingGewindeG 1/4"Ansprechdruck (bar)10 - 18Abblasleistung (L/min)bis 870Gewicht37 g / Stk.

TÜV-Sicherheitsventil G 1/2" (DN13), 0,05 bar, 1.4571

Werkstoffe:Körper: 1.4571, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft und andere ungiftige, nicht brennbare GaseHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Dichtung aus EPDM (-40°C bis max. +130°C) -EPWeitere Eigenschaften:DN (mm)13GewindeG 1/2"Ansprechdruck (bar)0,05Abblasleistung (m3/h)38,4AusführungDichtung aus EPDMGewicht460 g / Stk.

Messing-Kugelhahn mit Entlüftungsbohrung G 1", PN 14

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1"EntlüftungsgewindeM 5DN (mm)25L (mm)81PN (bar)-0,98 bis 14H (mm)64R (mm)117Passender SchalldämpferSD 50Gewicht600 g / Stk.

Sicherheitsventil 3/8 15B

Technische Daten Ausführung CE Nenndruck (bar) 16 Anschluss 3/8"a Volumenstrom (l/min) 6.400

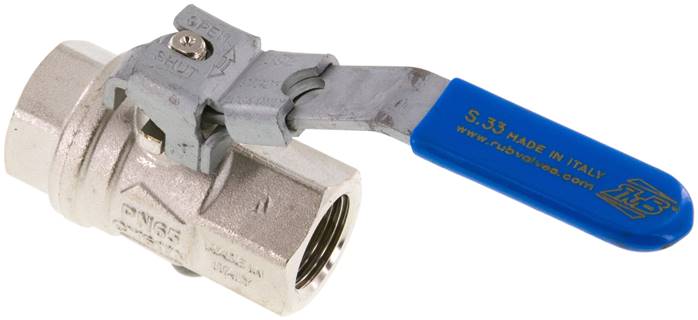

Messing-Kugelhahn, abschließbar, Rp 1/2", -0,98 bis 65 bar

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1/2"DN (mm)15L (mm)61PN (bar)-0,98 bis 65H (mm)51R (mm)96passendes VorhangschlossVHS 40Gewicht290 g / Stk.

TÜV-Sicherheitsventil G 1/2" (DN8), 9,50 bar, Messing

Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Ansprechdruck (bar)9,50Abblasleistung* (m3/h)248,0H (mm)63h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 9,5 barGewicht120 g / Stk.

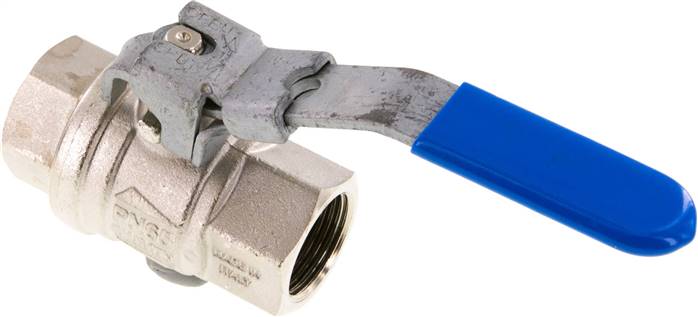

Messing-Kugelhahn, abschließbar, Rp 3/4", -0,98 bis 40 bar

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 3/4"DN (mm)20L (mm)75PN (bar)-0,98 bis 40H (mm)63R (mm)117passendes VorhangschlossVHS 40Gewicht490 g / Stk.

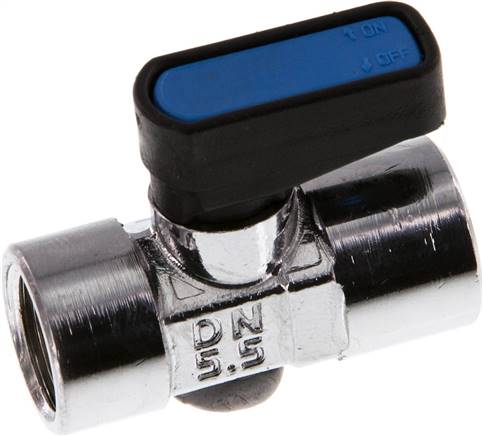

Messing-Minikugelhahn mit Entlüftungsbohrung G 1/4", PN 20

Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,99 bar)Weitere Eigenschaften:GG 1/4"DN (mm)6L (mm)37PN (bar)-0,99 bis 20H (mm)21R (mm)19Entlüftungsbohrung (mm)2,5Gewicht41 g / Stk.

Mini-Sicherheitsventil G 1/8", 3 - 7 bar, Messing

Werkstoffe: Körper: Messing oder 1.4305, Feder: 1.4310, Dichtung: FKM Temperaturbereich: -10°C bis +180°C Medien: Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasend   Weitere Eigenschaften: Material Messing Gewinde G 1/8" Ansprechdruck (bar) 3 - 7 Abblasleistung (L/min) bis 350 Gewicht 34 g / Stk.

Prebena Kompressor-Sicherheitsventil G1/4 10 bar 047206000 ET347027000 ET09609701

Mini-Sicherheitsventil G 1/4", 1 - 4 bar, Messing

Werkstoffe:Körper: Messing oder 1.4305, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-10°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendWeitere Eigenschaften:MaterialMessingGewindeG 1/4"Ansprechdruck (bar)1 - 4Abblasleistung (L/min)bis 200Gewicht37 g / Stk.

TÜV-Sicherheitsventil G 1/2" (DN13), 0,10 bar, 1.4571

Werkstoffe:Körper: 1.4571, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft und andere ungiftige, nicht brennbare GaseHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Dichtung aus EPDM (-40°C bis max. +130°C) -EPWeitere Eigenschaften:DN (mm)13GewindeG 1/2"Ansprechdruck (bar)0,10Abblasleistung (m3/h)45,1AusführungStandardGewicht470 g / Stk.

TÜV-Sicherheitsventil G 1/2" (DN13), 0,05 bar, 1.4571, Edelstahl

Werkstoffe:Körper: 1.4571, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft und andere ungiftige, nicht brennbare GaseHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Dichtung aus EPDM (-40°C bis max. +130°C) -EPWeitere Eigenschaften:DN (mm)13GewindeG 1/2"Ansprechdruck (bar)0,05Abblasleistung (m3/h)38,4AusführungStandardGewicht470 g / Stk.

Zweihand-Sicherheitsblock G 1/4", 5/2-Wege (Federrückstellung)

Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (Typ SZ 18 310 B: Luftversorgung über Steuerungssignale)Funktion SZ:Das Ventil schaltet, wenn zwei Eingangssignale Z 1 und Z 2 innerhalb 0,5 sek. ankommen. Nach Löschen eines oder beider Signale stellt der Kolben zurück. Wenn die Eingangssignale nicht innerhalb 0,5 sek. ankommen, schaltet das Ventil nicht. Zum Wiedereinschalten müssen vorher beide Signale gelöscht werden.Anwendung SZ:Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen (z.B. Pressen). Mit dem Ventil SZ 14510 bzw. SZS 14510 können Zylinder bis Ø 160 direkt betrieben werden.Funktion SZS:Dieser Zweihandsteuerblock hat außer den beiden Signaleingängen Z 1 und Z 2 noch den Signalanschluss Y. Signal auf Y schaltet den Zweihandsteuerblock wie ein normales 5/2-Wegeventil.Anwendung SZS:1. Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen, jedoch kurz vor Hubende auf "Selbsthaltung" schalten. Die beiden Handtasten können schon vor Hubende losgelassen werden. Selbsthaltung wird durch den Endschalter (Signal auf Y) eingeschaltet und durch ein Zeitventil oder einen Druckschalter gelöst. 2. Für Maschinen und Vorrichtungen, die wahlweise beid- oder einhändig oder über Fußschalter eingeschaltet werden.*abhängig vom BetriebsdruckWeitere Eigenschaften:Funktion5/2-Wege (Federrückstellung)BaureihePräzisionGewindeG 1/4"Nennweite (mm)8Durchfluss (L/min)1.300Betriebsdruck (bar)4 - 10Steuerdruck* (bar)4 - 10Steueranschluss 14 - 12G 1/8"Temperaturbereich (°C)-10 bis +70Gewicht800 g / Stk.

Mini-Sicherheitsventil G 1/8", 1 - 4 bar, Messing

Werkstoffe:Körper: Messing oder 1.4305, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-10°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendWeitere Eigenschaften:MaterialMessingGewindeG 1/8"Ansprechdruck (bar)1 - 4Abblasleistung (L/min)bis 200Gewicht34 g / Stk.

Überströmventil G 1-1/4", 2 - 8 bar

Vorteile:•kompakte Bauform, •in sich geschlossene, gasdichte Ausführung, •leistungsoptimiert mit hohen Kv-Werten, •von außen ohne Demontage und ohne Sonderwerkzeuge einstellbar, •großer Druckbereich mit einem Ventil abdeckbar, •für gasförmige und flüssige Medien einsetzbarAnwendung:Überströmventile werden zum Schutz von Pumpen gegen Überlast in geschlossenen Kreisläufen eingesetzt. Bei Überschreitung des einstellbaren Ansprechdrucks öffnet das Ventil proportional zur Drucküberhöhung und führt so Leistung allmählich ab. Das Überströmventil ist darauf ausgelegt, längere Zeit geöffnet zu sein. Prinzipbedingt muss davon ausgegangen werden, dass der Druck in dem System größer werden kann als der an dem Überströmventil eingestellte Ansprechdruck.Sicherheitsventile haben ein vollkommen anderes Ansprechverhalten. Sie öffnen bei Überschreitung des Ansprechdrucks um max. 10% fast schlagartig und führen die gesamte Leistung ab. Bei Unterschreitung des eingestellten Ansprechdrucks um ca. 10-20% schließt das Ventil wieder.Diese Funktion stellt zwar sicher, dass der eingestellte Druck nicht mehr als 10% überschritten wird, jedoch wird das System durch das nicht proportionale Öffnungsverhalten stark belastet.Ausführung:Die Überströmventile können mittels Innensechskantschlüssel unter Betriebsbedingungen eingestellt werden, ohne dass das Medium in die Umgebung austritt. Sie sind nicht gegendruckkompensiert.Werkstoffe:Körper: Rotguss / Messing, Feder: Edelstahl, Dichtung: FKM (12 bis 20 bar: PTFE)Temperaturbereich:-20°C bis +200°CMedien:Druckluft und andere agressive, nicht brennbare Gase, Wasser und andere neutrale, ungiftige Flüssigkeiten, MineralöleOptional:Körper aus Edelstahl 1.4401/1.4408 -ES*bei 1 bar DrucküberschreitungWeitere Eigenschaften:Werkstoff KörperRotguss / MessingAnsprechdruck (bar)2 - 8kv-Wert* Wasser (m3/h)7,6 - 6,5DN (mm)32GewindeG 1-1/4"h (mm)45H-1 (mm)118L (mm)45SW (mm)52Gewicht1,8 kg / Stk.

Überströmventil G 1-1/4", 12 - 20 bar

Vorteile:•kompakte Bauform, •in sich geschlossene, gasdichte Ausführung, •leistungsoptimiert mit hohen Kv-Werten, •von außen ohne Demontage und ohne Sonderwerkzeuge einstellbar, •großer Druckbereich mit einem Ventil abdeckbar, •für gasförmige und flüssige Medien einsetzbarAnwendung:Überströmventile werden zum Schutz von Pumpen gegen Überlast in geschlossenen Kreisläufen eingesetzt. Bei Überschreitung des einstellbaren Ansprechdrucks öffnet das Ventil proportional zur Drucküberhöhung und führt so Leistung allmählich ab. Das Überströmventil ist darauf ausgelegt, längere Zeit geöffnet zu sein. Prinzipbedingt muss davon ausgegangen werden, dass der Druck in dem System größer werden kann als der an dem Überströmventil eingestellte Ansprechdruck.Sicherheitsventile haben ein vollkommen anderes Ansprechverhalten. Sie öffnen bei Überschreitung des Ansprechdrucks um max. 10% fast schlagartig und führen die gesamte Leistung ab. Bei Unterschreitung des eingestellten Ansprechdrucks um ca. 10-20% schließt das Ventil wieder.Diese Funktion stellt zwar sicher, dass der eingestellte Druck nicht mehr als 10% überschritten wird, jedoch wird das System durch das nicht proportionale Öffnungsverhalten stark belastet.Ausführung:Die Überströmventile können mittels Innensechskantschlüssel unter Betriebsbedingungen eingestellt werden, ohne dass das Medium in die Umgebung austritt. Sie sind nicht gegendruckkompensiert.Werkstoffe:Körper: Rotguss / Messing, Feder: Edelstahl, Dichtung: FKM (12 bis 20 bar: PTFE)Temperaturbereich:-20°C bis +200°CMedien:Druckluft und andere agressive, nicht brennbare Gase, Wasser und andere neutrale, ungiftige Flüssigkeiten, MineralöleOptional:Körper aus Edelstahl 1.4401/1.4408 -ES*bei 1 bar DrucküberschreitungWeitere Eigenschaften:Werkstoff KörperRotguss / MessingAnsprechdruck (bar)12 - 20kv-Wert* Wasser (m3/h)6,8 - 5,0DN (mm)32GewindeG 1-1/4"h (mm)45H-1 (mm)118L (mm)45SW (mm)52Gewicht1,8 kg / Stk.

TÜV-Sicherheitsventil G 1/2" (DN13), 0,08 bar, 1.4571

Werkstoffe:Körper: 1.4571, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft und andere ungiftige, nicht brennbare GaseHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Dichtung aus EPDM (-40°C bis max. +130°C) -EPWeitere Eigenschaften:DN (mm)13GewindeG 1/2"Ansprechdruck (bar)0,08Abblasleistung (m3/h)42,4AusführungStandardGewicht470 g / Stk.

TÜV-Sicherheitsventil G 1/2" (DN13), 8,00 bar, 1.4571, Edelstahl

Werkstoffe:Körper: 1.4571, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft und andere ungiftige, nicht brennbare GaseHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Dichtung aus EPDM (-40°C bis max. +130°C) -EPWeitere Eigenschaften:DN (mm)13GewindeG 1/2"Ansprechdruck (bar)8,00Abblasleistung (m3/h)622,4AusführungStandardGewicht500 g / Stk.

TÜV-Sicherheitsventil G 1/2" (DN13), 4,00 bar, 1.4571

Werkstoffe:Körper: 1.4571, Feder: 1.4310, Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft und andere ungiftige, nicht brennbare GaseHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Dichtung aus EPDM (-40°C bis max. +130°C) -EPWeitere Eigenschaften:DN (mm)13GewindeG 1/2"Ansprechdruck (bar)4,00Abblasleistung (m3/h)342,9AusführungStandardGewicht490 g / Stk.
