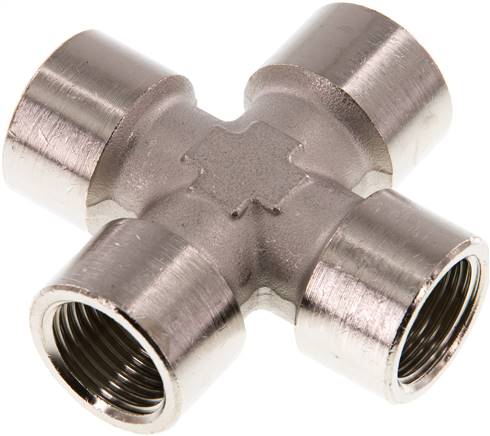

Kreuzstück G 1/2" (IG), Messing vernickelt
*Bauform wie MSVWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"PN (bar)16Gewicht185 g / Stk.
MULTIFIX Koppelpaket für Multifix 2 - Standard / Standard
Funktion:Koppelpakete ermöglichen das Verbinden von zwei Multifix-Geräten.Achtung:Nur gleiche Baureihen und Gewindegrößen lassen sich durch Koppelpakete verbinden.Weitere Eigenschaften:BaureiheMultifix 2BauformkombinationStandard / StandardGewicht30 g / Stk.
Druckbegrenzungsventil, G 1/4", 0,1 - 2 bar, Mini
Anwendung:Manuell einstellbares Überströmventil zur Absicherung von pneumatischen Anlagen, um Schäden durch Überdruck zu vermeiden.Ausführung:federbelastetes Membranventil mit einstellbarem ÖffnungsdruckWerkstoffe:Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:Mini: G 1/8", Standard: G 1/4"Schalttafelgewinde:Mini: M 30 x 1,5, Standard: M 20 x 1,5Medien:Druckluft, neutrale GaseLieferumfang:Druckbegrenzungsventil einschließlich ManometerAchtung:Dieses Ventil ersetzt trotz ähnlicher Funktion kein Sicherheitsventil und ist auch nicht als Druckregler einsetzbar!Information:Bitte beachten Sie bei der Auslegung des Druckbegrenzungsventils, dass nur der Ansprechdruck des Druckbegrenzungsventils eingestellt werden kann. Der tatsächliche Druck auf der Druckeingangsseite kann je nach Durchflussleistung um die angegebene Drucküberhöhung höher sein.Weitere Eigenschaften:AusführungDruckbegrenzungsventil mit 40 mm ManometerBaureiheMiniGewindeG 1/4"Ansprechdruck (bar)0,1 - 2Drucküberhöhung bei max. Durchfluss (bar)1 - 1,3Durchfluss (L/min)300Manometeranzeige (bar)0 - 4BefestigungswinkelWHM 30SchalttafelmutterSM 1Gewicht220 g / Stk.
Manometer 0 - 16bar, 4mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 16D (mm)4Skalenteilung (bar)0,5Gewicht21 g / Stk.
Rundmuffe Rp 2"-Rp 2", Temperguss verzinkt
MU20ST Rundmuffe Rp 2"-Rp 2", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 2"Gewinde-1Rp 2"PN (bar)25Gewicht470 g / Stk.
Schott-Steckanschluss mit IG. G 3/8"-6mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 3/8"D (mm)6AM 14x1Emax (mm)7Gewicht30 g / Stk.
PREVOST-AUSSENGEWINDE WINKEL 90° für Rohr mit außen-Ø = 16 AG BSPT = R 1/2 AG NPT =
Winkel-Steckanschluss R 1/4"-6mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardRR 1/4"D (mm)6Temperaturbereich (°C)-20 bis +80Gewicht29 g / Stk.
PREVOST-T-STÜCK MIT INNENGEWINDE für Rohr mit außen-Ø = 16 IG BSPP = G 3/8
T-Steckanschluss R 3/8"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)10Gewicht29 g / Stk.
Verbindungsstutzen VST22xG3/4a DGKE822361
Für Druckluftrohre aus Polyamid oder Spezial-Alu-Legierung. Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Messing Frei von Silikon Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Technische Daten System/Ø 22 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Rohrschelle, 18mm, Baugröße 2, leichte Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit AnschweißplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)18H (mm)39B (mm)30a1 (mm)26a2 (mm)42a3 (mm)40S (mm)3Gewicht110 g / Stk.
2/2-Wege Messing-Magnetventil G 1/2" 12 V= Eco (NC)
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung12 V=Funktionstromlos geschlossen (NC)GewindeG 1/2"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)15L (mm)66kv-Wert* (L/min)64,0MagnetspuleYErsatzmembrane NBRELP 38/12 MEM NErsatzmembrane FKMELP 38/12 MEM VErsatzmembrane EPDMELP 38/12 MEM EPMedientemperatur (°C)-10 bis +80Gewicht550 g / Stk.
Rohrdoppelnippel G 3/4"-80mm, Messing
RONI34/80MS Rohrdoppelnippel G 3/4"-80mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)80Betriebsdruck (bar)16Gewicht170 g / Stk.
Schnellkupplung (NW5) G 1/8"(IG), Messing, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1/8"Verwendbar für Stecker beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-20 bis +100Gewicht31 g / Stk.
Rohrschelle, 15mm, Baugröße 2, leichte Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)15H (mm)39B (mm)30a1 (mm)26a3 (mm)40Gewicht45 g / Stk.
Winkel-Verschraubung R 1/2"-10x8mm, Messing vernickelt
Typ Messing vernickeltBetriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Schlauchnippel demontierbarWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeR 1/2"Schlauch Ø außen x innen (mm)10x8Gewicht55 g / Stk.
Tankwagenkupplung Verschlussstopfen, Aluminium für MK 80 MS
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlussstopfen inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:WerkstoffAluminiumpassend fürMK 80 MSGewicht270 g / Stk.
Überwurfmutter f. Schneidringverschr. 15 L (M22x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht41 g / Stk.
Manometer senkrecht (KU/Ms), 63mm, -1 bis 1,5 bar, G 1/4"
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" * (Ø 40: G 1/8")Klasse:2,5Temperaturbereich:-20°C bis +60°CSchutzart:IP 42Zifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI*mit Zentrierzapfen für ProfildichtringHinweis:WIKA Typ 111.10Optional:Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 MesspunktenWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)-1 bis 1,5AnschlussgewindeG 1/4 *Skalenteilung (bar)0,1AusführungStandardGewicht95 g / Stk.
T-Schlauchverbinder 3mm-4mm-3mm, POM
Temperaturbereich:-40°C bis +80°C*Beständigkeit gegenüber Kohlenwasserstoffen, Benzin, Diesel, Ölen, Fetten, Chlorkohlenwasserstoffen, Laugen und Salzlösungen (neutral). Unbeständig gegenüber Säuren, Oxidationsmitteln, Phenolen, Glycerin und Glykol.Weitere Eigenschaften:WerkstoffPOM*D1 (mm)3D2 (mm)4Gewicht0.5 g / Stk.
Druckschalter 0,2 - 2 bar (Öffner), M 10x1 (konisch)
Werkstoffe:Körper: Messing, Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:5 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)Weitere Eigenschaften:AusführungDruckschalterSchaltertypÖffnerEinstellbereich (bar)0,2 - 2AußengewindeM 10x1 (konisch)Überdrucksicher bis (bar)5Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Schaltleistung-1 (VA)100SchutzkappeDRSF SCHUTZKAPPEGewicht80 g / Stk.
Verschraubung kon. dichtend, Rp 1"/R 1" (IG/AG), Edelstahl
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1"Gewinde außenR 1"PN (bar)16Gewicht330 g / Stk.
Kunststoff Ausblaspistole, mit Lärmschutzdüse, mit Kupplungsstecker 7,2mm
Vorteile:•warmes Griffgefühl durch Kunststoffkörper, •geringes Gewicht, •Ausblasluftmenge mittels Betätigungshebel dosierbar, •Verwendung auch für feine Ausblastätigkeiten, z.B. Feinmechanik oder Kunststoffindustrie, •keine Lärmbelästigung durch leises Ausblasgeräusch*StandardkupplungWeitere Eigenschaften:Ausführungmit KupplungssteckerAnschlussNW 7,2*Gewicht105 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
