Schnellkupplung (NW7,2) R 3/8"(AG), Stahl gehärtet, vernickelt / Messing vernickel
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Vorteile:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseOptional:Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffStahl gehärtet, vernickelt / Messing vernickeltGewinde außenR 3/8"Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,8Temperaturbereich (°C)+20 bis +100Gewicht100 g / Stk.
Reduziernippel R 2"(AG)-Rp 1-1/2"(IG), Temperguss verzinkt
RN20112KST Reduziernippel R 2"(AG)-Rp 1-1/2"(IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde außenR 2"Gewinde innenRp 1-1/2"PN (bar)25Gewicht290 g / Stk.
Rohrschelle, 12mm, Baugröße 1, leichte Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit AnschweißplatteBaugrößeBaugröße 1, leichte BaureiheRohr Ø außen (mm)12H (mm)32B (mm)30a1 (mm)20a2 (mm)36a3 (mm)36S (mm)3Gewicht85 g / Stk.
Anschweißplatte, Stahl blank, Baugröße 4, schwere Baureihe
GR4SAP Anschweißplatte, Stahl blank, Baugröße 4, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl blankAusführungAnschweißplattefür BaugrößeBaugröße 4, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M12X80passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M12X100passende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 4 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 4 SSBGewicht480 g / Stk.
Verschlussstopfen Außenskt. G 1/2", V4A, flach
VS12AES Verschlussstopfen Außenskt. G 1/2", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 1/2"PN (bar)40SW (mm)24Gewicht42 g / Stk.
Druckluftschlauch DLS-SK 18,5-12,5/10m DGKD750021
Schlauchtülle, m.Mutter(links) G 3/8" LH-4mm, Messing
ST384MSLH Schlauchtülle, m.Mutter(links) G 3/8" LH-4mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8 LHSchlauch Ø innen (mm)4PN (bar)16SW (mm)19Gewicht27 g / Stk.
Gerader Steckanschluss G 1/4"-5mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet*ohne AußensechskantWeitere Eigenschaften:AusführungStandardGG 1/4"D (mm)5P (mm)17,0Temperaturbereich (°C)-20 bis +80Gewicht14 g / Stk.
Sicherheits-Kompressorkuppl. G 1"(AG), Temperguss verzinkt
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRGewindeG 1"DN (mm)17ErsatzdichtungenSSG GUBetriebsdruck (bar)16Gewicht420 g / Stk.
Gelenkschlauch, 1/4", Y-Verteiler
Werkstoffe:POMDurchfluss:bis 15,4 l/minVerwendung:Dieses System eignet sich zum Durchleiten von Petroleumprodukten, Kühlmitteln, Chemikalien sowie Dielektrikum von Errodiermaschinen.Kompatibel zu den Systemen:Flexoline, Hydra, Kümli, Loc-Line und OssmannTeilkompatibel zu den Systemen:Snaploc, Lubecool, Vario und MaxiflexWeitere Eigenschaften:BeschreibungY-VerteilerGewicht3.1 g / Stk.
DF-Rohrleitungsdose RLD-BT 2+2x1/2i Vergleichsnummer 2813002821
Lufteingangsdose mit Topdose Die Lieferung erfolgt in Einzelteilen.
Anschweißmuffe Rp 2-1/2"-65mm, ST 37-2 (DIN2986-voll)
Weitere Eigenschaften:WerkstoffST 37-2BaulängevollL (mm)65D (mm)82,0GewindeRp 2-1/2"Gewicht490 g / Stk.
Schneidring 1.4571 6 L (M12x1,5)/6 S (M14x1,5)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen6 L (M12x1,5)Rohr Ø außen (alternativ)6 S (M14x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-60 bis +400Gewicht1.8 g / Stk.
Stockschraube M 8x50, Edelstahl A2
Information: nur Ausführung Stahl verzinkt ist mit Sternprofil-Antrieb versehen Weitere Eigenschaften: Werkstoff Edelstahl A2 d (mm) M 8 L (mm) 50 passende Dübel DUBEL SX10X50 Gewicht 11 g / Stk.
15mm Doppelrohrschelle mit Anschweißplatte & Deckplatte Baugröße 2, doppelt
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, doppeltRohr Ø außen (mm)15B (mm)30a2 (mm)55a3 (mm)53Gewicht130 g / Stk.
AIRnet Alurohr D50 Länge 5,7m
Rohr BlauUV-beständig und zur Außeninstallation geeignetStangenwareFrei von SilikonIdeal als Hauptleitung, da leicht, stabil und einfach mit wenigen Rohrklemmen zu verlegenOptimal geeignet bei großen Temperaturschwankungen durch geringe LängenausdehnungSchutz des Rohres durch Außenbeschichtung (Polyester-Pulverlack) in der Farbe RAL 5012 (Blau)Das AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø50 mmLänge5,7 mMaterialAluminiumInhalt1 Stück
9mm Schlauchschelle 12 - 22mm, 1.4301 (W4) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)12 - 22SW (mm)7Gewicht17 g / Stk.
Reduziernippel G 1"(AG)-G 3/4"(IG), Messing vernickelt
RN1034MSV Reduziernippel G 1"(AG)-G 3/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1"Gewinde innenG 3/4"PN (bar)16L (mm)6SW (mm)36Gewicht60 g / Stk.
Messing-Minikugelhahn Rp 1/2"-Rp 1/2" (IG), PN 20
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar)Weitere Eigenschaften:AusführungInnengewindeGewinde G1Rp 1/2"Gewinde G2Rp 1/2 (IG)DN (mm)10L (mm)59PN (bar)-0,99 bis 20H (mm)31R (mm)26Gewicht140 g / Stk.

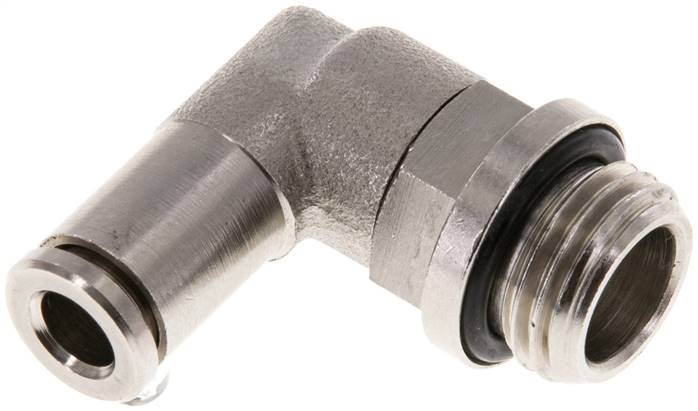

Winkel-Steckanschluss G 1/4"-5mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/4"D (mm)5Temperaturbereich (°C)-20 bis +80Gewicht24 g / Stk.

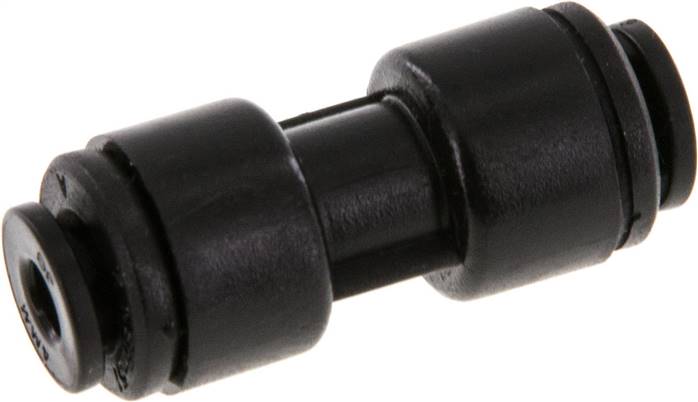

Gerader Steckanschluss 4mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)4Betriebsdruck (bar)-0,95 bis 16Gewicht4.3 g / Stk.
Reduziernippel R 3/8"(AG)-Rp 1/8"(IG), 1.4408
RN3818KES Reduziernippel R 3/8"(AG)-Rp 1/8"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 3/8"Gewinde innenRp 1/8"PN (bar)16Gewicht18 g / Stk.
Schalldämpfer G 1/4", Drahtgewebe, Polyamid
Werkstoffe:Drahtgewebe: 1.4301Optional:NPT-Gewinde* -NPT*nicht für Typ PolyamidWeitere Eigenschaften:Werkstoff KörperPolyamidGewindeG 1/4"SW (mm)16L (mm)11Gewicht3.6 g / Stk.
Doppelnippel G 1/8"-G 1/8", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Gewinde-1G 1/8"PN (bar)40SW (mm)14Gewicht12 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
