Pneumat. Drehantrieb Gr. 6, Feder-öffnend, F04 (Vierkant 9)
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-öffnendpassend für Montageflansch ISO 5211F04 (Vierkant 9)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/8"Baugröße6A (mm)42BM 5C (mm)11D (°)45VerschleißteilesatzPD 006 REPErsatzfedersatzPDE 006 REP FEDERGewicht1,4 kg / Stk.
TÜV-Hochleistungssicherheitsventil G 1", 0,5 bar
Werkstoffe:Körper: Messing, Federhaube: Messing (ab 1-1/4" Grauguss), Anlüfthaube: hochwertiger Kunststoff, Dichtung: FKMTemperaturbereich:0°C bis +260°C, druckabhängigMedien:Druckluft und andere ungiftige, neutrale, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Vorteil:•robuste, rüttelfeste Ausführung*gem. ASME: bauteilgeprüft 2,8 - 30 bar, max. +180°CWeitere Eigenschaften:DN (mm)20GewindeG 1"Ansprechdruck (bar)0,5Abblasleistung (m3/h)245h (mm)16H-1 (mm)185SW (mm)41Gewicht950 g / Stk.
Winkel-Schott-Schneidringverschr. 12 L (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)SchottgewindeM 18x1,5Betriebsdruck (bar)315KontermutternKOMUTT 12L/10STemperaturbereich (°C)-40 bis +120Gewicht155 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 3,90 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/4"Ansprechdruck (bar)3,90Abblasleistung* (m3/h)115,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 3,9 bar
Blaspistole TYPHOON ohne Düse, mit Innengewinde 1/2"-27 UNS, mit Schlauchanschluss 6mm
Werkstoffe: Körper: Aluminium verchromt, Handgriff: PVC (Typ PRO: Aluminium verchromt) Betriebsdruck: max. 10 bar Vorteile: •deutlich höhere Blasleistung als herkömmliche Blaspistolen bei gleichzeitig sehr guter Dosierbarkeit, •sehr stabile Bauform bei geringem Gewicht, •liegt sicher in der Hand, •ausgestattet mit Sicherheitsdüse Typ PRO: durch komplett verchromte Oberfläche resistent gegenüber vielen Chemikalien und Lösungsmitteln, leicht zu reinigen Typ MultiJet: höchste Blaskraft durch 3-fach Jet-Düse Weitere Eigenschaften: Düsenausführung ohne Düse, mit Innengewinde 1/2-27 UNS Ausführung mit Schlauchanschluss Anschluss 6 mm Gewicht 300 g / Stk.
PREVOST-TRÄGERKLEMME MIT GEWINDE Stärke des Deckels = 14 bis 20 (1) Metrisches Gewinde =
Steckanschluss, Ringstück G 3/8"-8mm, Baureihe C
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Weitere Eigenschaften:BaureiheBaureihe CGG 3/8"D (mm)8H (mm)20Temperaturbereich (°C)-20 bis +70Betriebsdruck (bar)-0,95 bis 15Gewicht30 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 2"(10,2bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)48GewindeG 2"Ansprechdruck (bar)10,20Abblasleistung (m3/h)7.523h (mm)26H-1 (mm)282SW (mm)80Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2003.48.D/G.0,51 CE0036 10,2 bar

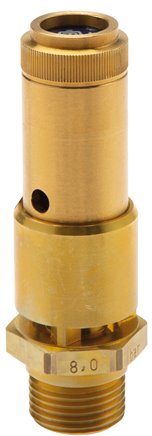

TÜV-Sicherheitsventil G 3/8" (DN10), 31,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)31,50Abblasleistung* (m3/h)1.323,20H95h-112SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 31,5 bar
Wasserdruckminderer (40 bar) G 1-1/2", 0,5 - 16 bar
Ausführung:nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Körper: Messing, Membrane und Dichtungen: NBRTemperaturbereich:0°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DRW 1140: M 20 x 1,5, DRW 3340: M 28 x 1,5Medien:Wasser, geölte & ungeölte Druckluft, neutrale GaseLieferumfang:Druckminderer einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall, **gemessen bei P1 = 8 bar, P2 = 6 bar und 1 bar DruckabfallWeitere Eigenschaften:GewindeG 1-1/2"Druckregelbereich (bar)0,5 - 16Durchfluss (Wasser)* (L/min)56Durchfluss (Druckluft)** (L/min)12160Manometeranzeige (bar)0 - 25H (mm)240H1 (mm)50D (mm)116L (mm)114BefestigungswinkelBW 5040ErsatzmembranenMEMBRANE DRW7740DichtkegelDK DRW7740Gewicht5 kg / Stk.
90°-Steckanschluss 10 L Überwurfmutter, 9,5mm GSP-Schl
Werkstoffe:Stahl verzinktWeitere Eigenschaften:Rohranschluss10 LGewindeM 16 x 1,5Schlauch Ø innen (mm)9,5PN (bar)20Gewicht55 g / Stk.
Rohrschelle, 13,7mm, Baugröße 2, leichte Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit AnschweißplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)13,7H (mm)39B (mm)30a1 (mm)26a2 (mm)42a3 (mm)40S (mm)3Gewicht115 g / Stk.
2/2-Wege ES-Magnetventil G 1/8", 0 - 15 bar, stromlos geschlossen (NC) 230V
Werkstoffe:Körper G 1/8" und G 1/4": 1.4104, G 1/2" bis G 2": 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem Magneten, (G 3/8" - G 2" auch mit liegendem Magneten)Spannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1/8"Betriebsdruck (bar)0 - 15DN (mm)3L (mm)45kv-Wert* (L/min)4,5MagnetspuleGGewicht450 g / Stk.
TÜV-Ecksicherheitsventil G 1-1/2" (IG), 11,0 bar Typ SVGI 112 22-11
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Druckluft und andere ungiftige, nicht brennbare GaseDN (mm)22GewindeG 1-1/2 (IG)Ansprechdruck* (bar)11,0Abblasleistung Druckluft (m3/h)949h (mm)28H-1 (mm)140SW (mm)56L (mm)46BauteilkennzeichnungTÜV-SV...-312.22.D/G.0,28 CE0036 11 barTemperaturbereich (°C)-20 bis +200Gewicht1,2 kg / Stk.
Ersatzmembrane Baureihe Multifix 0 (R 0)
Lieferumfang:Membrane mit Regelkolben und O-RingWeitere Eigenschaften:für Baureihe (Typ)Multifix 0 (R 0)Gewicht8.8 g / Stk.
3-Wege Kugelhahn, Edelstahl, L-Bohrung, G 3/4", 0 bis 63bar
Werkstoffe:Gehäuse: 1.4408 (> G 2": 1.4307), Kugel: 1.4408 (> G 2": 1.4307), Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis max. +200°C (> G 2": -20°C bis max. +160°C)Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle auf Seite 454 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1 (> G 2": T2).Eigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)*nicht verschließbar, Oberfläche poliert, kein Montageflansch ISO 5211Weitere Eigenschaften:KugelbohrungL-BohrungGG 3/4"DN (mm)15L (mm)85,5PN (bar)0 bis 63H (mm)82R (mm)191C (mm)42,8ISO 5211F 05ReparatursätzeKH 3/34 ES REPTemperaturbereich (°C)-20 bis +200Gewicht1,4 kg / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 9,60 bar, 1.4571
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Ansprechdruck (bar)9,60Abblasleistung* (m3/h)251,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 9,6 bar
Steckanschluss-Mehrfachvert. R 3/8"-10mm-8mm, IQS-Standard 3 Abgänge
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)10D1 (mm)8Gewicht43 g / Stk.
Edelstahl-Rohrschelle, 42mm, Baugröße 5, leichte Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)42H (mm)64B (mm)30a1 (mm)52a3 (mm)70Gewicht85 g / Stk.
Pneumat. 3-Wege-Kugelhahn (L), einfachwirkend, G 2", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungLGewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDE 012Gewicht8 kg / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
