ISO 15552-Laschenschwenkbefestigung 160 mm, Aluminium
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)160B (mm)90Ø D (mm)30F (mm)55L (mm)315M (mm)180N (mm)140,0Gewicht2,2 kg / Stk.
Ventilterminal 6x5/2-Wege, EtherCAT, G 1/8" an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:ca. 700 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5422-18Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5221-18) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungEtherCATAnzahl Stationen6AbgängeG 1/8 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)27B (mm)20C (mm)30D (mm)106,7E (mm)119,1F (mm)127,6G1G 1/8"G2G 1/4"H (mm)4,3K (mm)168,5L (mm)160,5P (mm)16Q (mm)15,4R (mm)29,8S (mm)64,3
Verschlusskappe für 5/16" (7,94 mm) Schläuche, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:D (mm)5/16 (7,94 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht3.8 g / Stk.
Schott-Schnellkupplung (NW2,7) 3mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)3Verwendbar für Stecker beidseitig absperrendneinAM 7x0,5Emax (mm)14Temperaturbereich (°C)-20 bis +100Gewicht17 g / Stk.
MULTIFIX Filterregler, G 3/4", 0,2 - 6bar, Baureihe 2, Metallbehälter, Kondensatablass automatisch
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:50 cm?Schalttafelgewinde:50 cm?Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:6700 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/4"Druckregelbereich (bar)0,2 - 6BehälterausführungMetallbehälter mit SichtrohrKondensatablassautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Eingangsdruck (bar)1,5 - 16Gewicht1,3 kg / Stk.
Einschraubtülle G 3/8"-12mm Stecknippel, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 3/8"D (mm)12Gewicht19 g / Stk.
Druckmessumformer 0 bis 2,5 bar (0,5% BFSL), G 1/4" AG, 4-20mA, Edelstahl
Anwendung:für allgemeine AnwendungenWerkstoffe:Gehäuse: 1.4404, messstoffberührte Teile: 1.4404, NBRTemperaturbereich:Messstofftemperatur: 0°C bis +80°C, Umgebungstemperatur: 0°C bis +80°CSchutzart:IP 65 (mit M 12-Stecker: IP 67)Anschluss:G 1/4" (mit Elastomerdichtung)Spannungsversorgung:8 bis 30 V (DC) VElektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Nichtlinearität (IEC 61298-2):? 0,5 % der Spanne (BFSL)Genauigkeit (IEC 61298-2):? 1,0 % der SpanneHinweis:WIKA Typ A-10Optional:Ausgangssignal 0 - 10 V statt 4 - 20 mA (Spannungsversorgung 14 - 30 V DC) -10Weitere Eigenschaften:Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175Messbereich (bar)0 bis 2,5Überdrucksicher bis (bar)5Ausgangssignal4 - 20 mAGewicht190 g / Stk.
ISO 21287-Zylinder, einfachw., Kolben 50mm, Hub 10mm, in Ruhestellung ausgefahren (AG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)10Ausführungin Ruhestellung ausgefahren, Kolbenstange mit AußengewindeReparatursätzeNAD 50 REPA (mm)16AK (mm)22B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29
Band-It Jr.-Schelle 201 19,1 (3/4")x0,76mm, bis 177,8mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)177,8Zerreißkraft (N)10.013Gewicht155 g / Stk.
Digital-Manometer 0 - 1000 bar, Abschaltzeit 16 min
Verwendung:Überall dort, wo eine hohe Messgenauigkeit zusammen mit hoher Überdrucksicherheit und Robustheit benötigt wird. Zum Beispiel zur Kalibrierung von Manometern (unter Verwendung der Handpumpe HP 40).Werkstoffe:Gehäuse: Kunststoff, Anschluss: 1.4571, Dichtung: NBR: (>= 1000 bar: 1.4571), Sensor: Keramik (>= 1000 bar: 1.4571)Anzeige:4-stellige LCD-Anzeige, Ziffernhöhe: 12,7 mmAnschlussgewinde:G 1/4" * (>= 1000 bar: G 1/2" *)Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -30°C bis +85°CZulässiger Überdruck:bis 40 bar: 3 x, bis 160 bar: 2 x, ab 250 bar: 1,5 x Skalenendwert** (ein Unterschreiten des unteren Messwertes ist nicht zulässig)Klasse:0,5Wandlungsrate:5 Messungen / SekundeAutomatische Abschaltzeit:8 min.Hilfsenergie:9V Blockbatterie, Standzeit: ca. 5.000 hSchutzart:IP 65Optional:Dauerbetrieb -D, abweichende Abschaltzeiten -4, -16, -32, -64, Dauerbetrieb bei externer 24 V DC-Versorgung (M 12-Stecker, A-codiert, 4-polig, 4-adrig) -D24, Dauerbetrieb bei externer 24 V DC-Versorgung und zusätzlicher Schaltausgang (30 V AC/DC, max. 2 A, M 12-Stecker, A-codiert, 5-polig, 5-adrig) -D24S, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 10 Messpunkten*mit Zentrierzapfen für Profildichtring, **600 bar: 1,3-fach überdruckssicherWeitere Eigenschaften:Anzeigebereich (bar)0 - 1000AnschlussgewindeG 1/2 *AusführungAbschaltzeit 16 min.Überdrucksicher (bar)0 bis 1500Gewicht430 g / Stk.
Schwenkhalter Stahl verzinkt & pulverbeschichtet für SA 15.../SA 102012
SAWP15 Schwenkhalter Stahl verzinkt & pulverbeschichtet für SA 15.../SA 102012Weitere Eigenschaften:WerkstoffStahl verzinkt & pulverbeschichtetfür Aufroller TypSA 15.../SA 102012Schwenkbereich (°)100Gewicht650 g / Stk.
Ventilterminal 4x5/2-Wege, EtherCAT, M 7 an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungEtherCATAnzahl Stationen4AbgängeM 7 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)118,5L (mm)110,5P (mm)11,5R (mm)25S (mm)59,5
Hohlschrauben-Magnetventil G 1/8"-G 1/8", 2/2-Wege, 115 V AC (NC)
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACSchaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangHohlschraubeHohlschraube EinschraubgewindeG 1/8"Ringstück InnengewindeG 1/8"Betriebsdruck (bar)0 - 15
T-Stück Rp 2"-Rp 1-1/4"-Rp 2" (IG), Temperguss verzinkt
T2011420ST T-Stück Rp 2"-Rp 1-1/4"-Rp 2" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde G1Rp 2"Gewinde G2Rp 1-1/4"PN (bar)25Gewicht650 g / Stk.
Elektr. Hochdruck-Kugelhahn, G 1-1/2", 24 bis 240 V (AC) / 24 bis 135 V (DC), Edelstahl - PN500
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBRTemperaturbereich:-20°C bis max. +100°C (G 1-1/4" bis G 2": -10°C bis max. +80°C)Einsatzbereich:Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)Optional:Kugelhahn aus Edelstahl 1.4571 -ESSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSRAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungEdelstahlSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 1-1/2"DN (mm)40Einbaulänge Kugelhahn (mm)130PN (bar)-0,3 bis 350Stellzeit (s)13ErsatzantriebeELU 230-4Medientemperatur (°C)-10 bis +80Gewicht12 kg / Stk.
Reduziereinsatz 18 L-8 L (M14x1,5), 1.4571, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (1) (mm)18 LRohr Ø außen (2)8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht135 g / Stk.

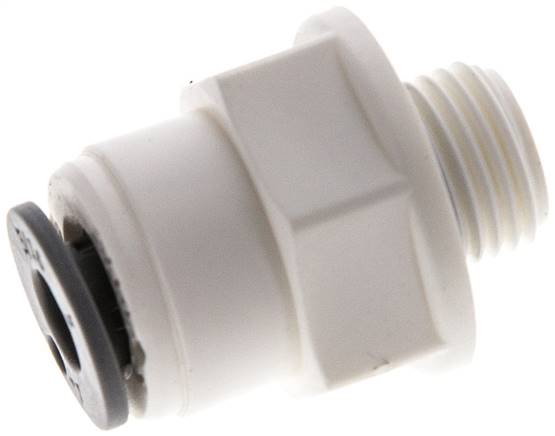

Gerader Steckanschluss G 1/8"-3/16" (4,76 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:G / RG 1/8"D (mm)3/16 (4,76 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht4.1 g / Stk.
Tankwagenkupplung Verschlussstopfen, Aluminium für MK 100 MS
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlussstopfen inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:WerkstoffAluminiumpassend fürMK 100 MSGewicht390 g / Stk.
MULTIFIX Micro-Nebelöler, G 1/8", Baureihe 0, Metallbehälter
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Ölvorratsbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:0 - 16 bar (bei Verwendung von Koppelpaket max. 12 bar, mit Metallbehälter max. 20 bar*)Öldosierung bei 1000 l/min:ca. 10 - 20 Tropfen/minÖlvorrat:35 cm?Öleransprechgrenze (bei 6 bar):26 l/minDurchfluss:26 - 1000 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter ohne Sichtrohr* -MBVorteile:•besonders feiner Ölnebel*Tropfaufsatz aus Metall/Glas-KombinationWeitere Eigenschaften:AusführungMicro-NebelölerGewindeG 1/8"BehälterausführungMetallbehälter ohne SichtrohrBefestigungswinkelW 0KoppelpaketKP 0Eingangsdruck (bar)0 - 20Gewicht330 g / Stk.
MULTIFIX Filter, G 1/8", Baur. 0, Kunststoffbehälter, Kondensatablass automatisch
Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CPorenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:1,5 - 16 bar (bei Verwendung von Koppelpaket max. 12 bar, mit Metallbehälter max. 20 bar*)max. Kondensatmenge:16 cm?Durchfluss:1000 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter* ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Metallbehälter MB mit Ablassautomatik AM / AMNC: max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:GewindeG 1/8"BehälterausführungKunststoffbehälterKondensatablassautomatischBefestigungswinkelW 0KoppelpaketKP 0Ersatzfilter 5 ?mFILTER 1Eingangsdruck (bar)1,5 - 16Gewicht280 g / Stk.
TÜV-Sicherheitsventil G 3/8" (DN8), 48,50 bar, Messing
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Ansprechdruck (bar)48,50Abblasleistung* (m3/h)1.182,0H (mm)82h-1 (mm)12SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 48,5 bar
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
