Klima- und Lüftungsschlauch, 150mm
Werkstoffe:PVC-beschichtetes Polyestergewebe mit einer bronzierten, in die Wandung eingearbeiteten StahldrahtspiraleTemperaturbereich:-30°C bis +80°C (kurzzeitig max. +100°C)Wandstärke:ca. 0,4 mmAnwendung:Klima- und Lüftungstechnik, Schweißgasabsaugung, Solarientechnik, Haushaltstechnik, gute Flexibilität, selbstverlöschend, kälteelastisch, gute Stauchbarkeit.Zulassungen:schwer entflammbar nach UL 94 V-0Weitere Eigenschaften:Schlauch Ø innen (mm)150Betriebsdruck (bar)-0,06 bis 0,20Rollenlänge (m)15Gewicht490 g / Stk.
Reduzierung 14mm Stecknippel x 12mm Schlauch, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturD (mm)14D1 (mm)12Temperaturbereich (°C)-20 bis +150Gewicht24 g / Stk.
Messing-Kugelhahn, abschließbar, Rp 2", -0,98 bis 40 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 2"DN (mm)50L (mm)135PN (bar)-0,98 bis 40H (mm)96R (mm)157passendes VorhangschlossVHS 40Gewicht2,5 kg / Stk.
Elektr. Edelstahl-Kugelhahn, 48,3mm, 24 bis 240 V (AC) / 24 bis 135 V (DC), PN63
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardBauformAnschweißendenSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)Anschweißende Ø (mm)48,3DN (mm)38Einbaulänge Kugelhahn (mm)125PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-2Gewicht4,8 kg / Stk.
12mm Schlauchschelle 16 - 27mm, 1.4301 (W4) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)16 - 27SW (mm)7Gewicht26 g / Stk.
Gly.-Sicherheits-Manometer senkrecht,100mm, -1 bis 0,6 bar
Verwendung:Manometer für besondere Sicherheit nach S 3 EN 837-1 (DIN 16006) mit ausblasbarer Rückwand und bruchsicherer TrennwandWerkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +100°CSchutzart:IP 65Hinweis:WIKA Typ 233.30Optional:Anschluss 1/2" NPT-Gewinde -NPT, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)-1 bis 0,6Skalenteilung (bar)0,05Gewicht1 kg / Stk.

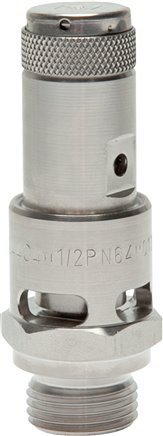

TÜV-Hochleist.-Sicherheitsventil G 1/2"(4,0bar) 1.4404
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:Ausführung1.4404DN (mm)11GewindeG 1/2"Ansprechdruck (bar)4,00Abblasleistung (m3/h)279h (mm)12H-1 (mm)66SW (mm)27Temperaturbereich (°C)-20 bis +200BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,8 CE0036 4 barGewicht165 g / Stk.
ISO 15552-Zylinder, Kolben 125mm, Hub 150mm
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)125Hub (mm)150ReparatursätzeXL 125 REPAM 27 x 2B (mm)32C (mm)60D (mm)46,0F (mm)54G (mm)65H (mm)225IG 1/2"K (mm)6M (mm)137,5N (mm)110,0CH (mm)27RTM 12Gewicht10 kg / Stk.
Bimetallthermometer, waagerecht D100/0 bis +120°C/63mm, Edelstahl für aggressive Medien
Anwendung:für aggressive Messstoffe in Chemie, Petrochemie, Verfahrenstechnik. Auch für Apparatebau, Lebensmittelindustrie o.ä. Die Geräte erfüllen höchste messtechnische Anforderungen.Werkstoffe:Gehäuse: 1.4301, Tauchschaft: 1.4571, Sichtscheibe: InstrumentenflachglasAnzeigenkorrektur:Zeiger mit MikroverstellungSchutzart:IP 65Anschluss:Außengewinde G 1/2" (Schutzrohrtyp B)Tauchschaft:8 mmKlasse:1,0Temperaturbereich:Umgebung: -40°C bis +70°CBetriebsdruck am Tauchschaft:max. 25 barHinweis:WIKA Typ A55Weitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (°C)0 bis +120Messbereich (°C)20 - 100Tauchschaftlänge L (mm)63Skalenteilung (°C)2Fehlergrenze (°C)2,0B1 (mm)83B2 (mm)50Gewicht600 g / Stk.
Druckschalter, 1.4305 10 - 70 bar (Öffner), G 1/4"
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypÖffnerEinstellbereich (bar)10 - 70AußengewindeG 1/4"Werkstoff1.4305Überdrucksicher bis (bar)120Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)56SchutzkappeDRSB SCHUTZKAPPEGewicht95 g / Stk.
Gerader Steckanschluss M 5-4mm innen, Messing
Montage:Schlauch bis zum Anschlag aufschieben. Demontage: Schlauch aufschneiden.Weitere Eigenschaften:WerkstoffMessingGewindeM 5Schlauch Ø innen (mm)4SW (mm)7,0Gewicht2.1 g / Stk.
Doppelnippel R 3/8"-R 1/8", Temperguss verzinkt
DN3818KST Doppelnippel R 3/8"-R 1/8", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeR 3/8"Gewinde-1R 1/8"PN (bar)25SW (mm)19Gewicht30 g / Stk.
TÜV-Sicherheitsventil G 3/8" (DN10), 1,00 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Ansprechdruck (bar)1,00Abblasleistung* (m3/h)66,40H75h-112SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.61 CE0036 1 barGewicht190 g / Stk.
3/2-Wege ES-Magnetventil G 1/4" stromlos geöffnet (NO) 24V=
Werkstoffe:Körper: 1.4104, Dichtung: FKMTemperaturbereich:-10°C bis +130°C, Umgebung: max. +50°CEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Achtung:Druckanschluss entgegen der Norm an Anschluss 2, Entlüftung über Anschluss 3Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geöffnet (NO)GewindeG 1/4"DN (mm)2Betriebsdruck (bar)0 - 10kv-Wert* (L/min)2,2MagnetspuleGHGewicht440 g / Stk.
Elektr. Messing-Kugelhahn, G 2-1/2", 24 bis 240 V (AC) / 24 bis 135 V (DC)
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 2-1/2"DN (mm)65Einbaulänge Kugelhahn (mm)165PN (bar)-0,9 bis 30Stellzeit (s)13ErsatzantriebeELU 230-4Medientemperatur (°C)-20 bis +120Gewicht7 kg / Stk.
Reduziereinsatz 10 S-8 S (M16x1,5), Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)10 SRohr Ø außen (2)8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht85 g / Stk.
3/2-Wege Magnetventil, G 1/4", Federrückstellung (NO), 12 V=
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
3/2-Wege (NC) Endschalter mit Leerrücklaufrolle, M 5
Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte Druckluft*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:Funktion3/2-Wege (NC)BetätigungLeerrücklaufrolleGewindeM 5Nennweite (mm)2Durchfluss (L/min)80Betriebsdruck (bar)0 - 12Betätigungskraft bei 6 bar (N)8,00Gewicht44 g / Stk.
FUTURA Befülleinheit, elektrisch angesteuert, G 1", Futura 4, 24V=
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2,5 - 10 bar (pneumatisch betätigt: 2,5 - 16 bar, Baureihe 0 pneumatisch betätigt: 2,5 - 12 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Funktion:Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in Ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar. Das Einschalten erfolgt über ein 3/2-Wege Ventil.Lieferumfang:Befülleinheit inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:AusführungBefülleinheit, elektrisch angesteuertBaureiheFutura 4GewindeG 1"AbluftgewindeG 1/2"Elektrische Ansteuerung24 V DCDurchfluss (L/min)8750H (mm)178H1 (mm)67L (mm)170BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FErsatzvorsteuerventilM CL 24V=Eingangsdruck (bar)2,5 - 10Gewicht2 kg / Stk.
Ventilterminal 12x5/2-Wege, IO-Link, M 5 an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungIO-LinkAnzahl Stationen12AbgängeM 5 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)210,5L (mm)202,5P (mm)11,5R (mm)25S (mm)59,5Gewicht1,9 kg / Stk.
Ventilterminal 6x5/2-Wege, Multipol, M 5 an Grundplatte (seitlich)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen6AbgängeM 5 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)112,0L (mm)104,0M (mm)6,5N (mm)11,3O (mm)5,5P (mm)11,5Q (mm)13,0R (mm)25S (mm)59,5Gewicht1 kg / Stk.
Drosselrückschlagventil G 1/8"-6 x 4mm, abluftregelnd (B), Messing
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)Gewinde außenG 1/8"Schlauch Ø außen x innen (mm)6 x 4Gewicht35 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
