Steckanschluss, L-Ringstück G 1/8"-6mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Lösering: POM, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickeltTemperaturbereich:-20°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*Betriebsdruck: 10 bar, max. 60°C, Kunststoffkörper aus PBTHinweis:Zum Montieren bitte O-Ringe separat bestellen!Weitere Eigenschaften:GG 1/8"D (mm)6O-RingeIQSVOR 18Gewicht5.4 g / Stk.
TÜV-Sicherheitsventil G 1/2" (DN8), 35,00 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/2"Ansprechdruck (bar)35,00Abblasleistung* (m3/h)859,0H (mm)75h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 35 barGewicht150 g / Stk.
FUTURA Wartungseinheit, 2-tlg., G 1/2", 0,1 - 2 bar, Baur.2, Metallbehälter mit Sichtrohr
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 1/2"Druckregelbereich (bar)0,1 - 2BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 2,5BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16
Proportionaldruckregler G 1/4", 0 - 1 bar, 0-10V
Medien:geölte und ungeölte Druckluft, neutrale GaseTemperaturbereich:-10°C bis +50°CEingangssignal:0 - 10 VStromaufnahme:1 mA bei 10 V EingangssignalLinearität:< 1%Hysterese:< 1%Ansprechempfindlichkeit:< 0,1 %Regelzeit:< 1 Sek.Einbaulage:senkrecht ? 15°Hinweis:Die Ventile erwärmen sich bei anliegendem Signal und fehlendem Versorgungsdruck unzulässig stark! Es wird daher zur Drucküberwachung der Einsatz eines Druckschalters empfohlen. Der Eingangsdruck sollte mindestens 10% über dem maximal benötigtem Ausgangsdruck liegen.Optional:Eingangssignal 4 bis 20 mA -E20, Ausgangssignal 0 bis 10 V -A10Weitere Eigenschaften:Eingangssignal0 - 10 VGewindeG 1/4"Druckregelbereich (bar)0 - 1Versorgungsdruck max. (bar)2Durchfluss (L/min)820Kv-Wert (m3/h)0,6DN (mm)6H (mm)114B (mm)52T (mm)74Gewicht1,3 kg / Stk.
elektronischer Druckschalter, 0 bis 6 bar, G 1/4" (AG), 4-20mA - Standard
Werkstoffe:Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)Anzeige:4-stellige LED-Anzeige, Ziffernhöhe 9 mmTemperaturbereich:-20°C bis +80°C, Messstoff: -20°C bis +85°CSchutzart:IP 67Spannungsversorgung:15 bis 35 V (DC) VStromaufnahme:45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)Elektrischer Anschluss:M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mASchaltgenauigkeit:? 0,5 % der SpanneGenauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):? 0,5 % der SpanneAnschluss:G 1/4" (Außengewinde mit Elastomerdichtung)Lebensdauer:100 Mio. SchaltwechselMedien:Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, VakuumVorteile:•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfestOptional:IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IOHinweis:WIKA Typ PSD-4Weitere Eigenschaften:AusführungStandardEinstellbereich (bar)0 bis 6Überdrucksicher bis (bar)12,0Gewicht280 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 8,00 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/4"Ansprechdruck (bar)8,00Abblasleistung* (m3/h)213,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 8 barGewicht80 g / Stk.
PUR-Spiralschlauch, 140mm, leicht, lebensmittelecht
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)140min. Biegeradius (mm)95Betriebsdruck (bar)-0,07 bis 0,15Rollenlänge (m)10Gewicht700 g / Stk.
Bimetallthermometer, senkrecht D63/-20 bis +60°C/200mm, Edelstahl
Anwendung:für aggressive Messstoffe in Chemie, Petrochemie, Verfahrenstechnik. Auch für Apparatebau, Lebensmittelindustrie o.ä. Die Geräte erfüllen höchste messtechnische Anforderungen.Werkstoffe:Gehäuse: 1.4301, Tauchschaft: 1.4571, Sichtscheibe: InstrumentenflachglasAnzeigenkorrektur:Zeiger mit MikroverstellungSchutzart:IP 65Anschluss:Außengewinde G 1/2" (Schutzrohrtyp B)Tauchschaft:8 mmKlasse:1,0Temperaturbereich:Umgebung: -40°C bis +70°CBetriebsdruck am Tauchschaft:max. 25 barHinweis:WIKA Typ R55Weitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (°C)-20 bis +60Messbereich (°C)-10 bis +50Tauchschaftlänge L (mm)200Skalenteilung (°C)1Fehlergrenze (°C)1,0F (mm)57G (mm)35Gewicht280 g / Stk.

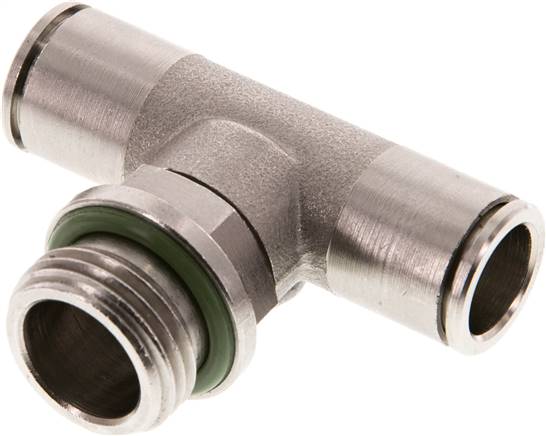

T-Steckanschluss G 1/2"-12mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 1/2"D (mm)12Temperaturbereich (°C)-20 bis +150Gewicht85 g / Stk.
Winkel-Steckanschluss 1/4" (6,35 mm)-3/16" (4,76 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:D (mm)1/4 (6,35 mm)D1 (mm)3/16 (4,76 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht4.4 g / Stk.
Temperier-Schnellkupplung (Winkel 90°) 13mm Zapfen, 13 (1/2")mm Schlauch, ohne Ventil mit Entriegelungssicherung
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 - 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../13 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingBauformWinkel 90°Ausführungohne VentilSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker mit VentilneinEntriegelungssicherungjaKompatibel zu HASCOZ801/13/90Gewicht110 g / Stk.
2/2-Wege Magnetventil G 1-1/2" stromlos geöffnet (NO),EPDM 230V
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geöffnet (NO)GewindeG 1-1/2"DichtungenEPDMBetriebsdruck (bar)0,5 - 16DN (mm)40,0L (mm)140kv-Wert* (L/min)400,0MagnetspuleGHMedientemperatur (°C)-10 bis +120Gewicht2,7 kg / Stk.
Schott-Schneidringverschraubung 15 L (M22x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:AusführungSchottverschraubungWerkstoff1.4571Baureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)SchottgewindeM 22x1,5Betriebsdruck (bar)315KontermutternKOMUTT 15L/14S ESTemperaturbereich (°C)-60 bis +400Gewicht230 g / Stk.
Druckregler, 1.4404, G 1", 3 - 50bar (nicht rücksteuerbar)
Durchfluss:Kv-Wert 6 m?/h, 8000 l/min* (Messing: Kv-Wert 5,5 m?/h, 6500 l/min*]Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet), Typ Messing: Federhaube aus Aluminium, Spindel aus StahlTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich, ****nur für Typ 1.4404Weitere Eigenschaften:Ausführungnicht rücksteuerbarWerkstoff1.4404GewindeG 1"Druckregelbereich (bar)3 - 50Eingangsdruck (bar)max. 50BefestigungswinkelWH 10 ESempfohlenes ManometerMW 10063 ESGewicht11 kg / Stk.
Pneum. Kompaktflanschkugelh., DN65-PN16 (DIN), doppeltwirkend
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendFlanschanschlussDN65-PN16 (DIN)Nennweite (mm)65Einbaulänge Kugelhahn ? 2 (mm)94Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDD 012-F07Gewicht11 kg / Stk.
Überwurfmutter f. Schneidringverschr. 8 S (M16x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-60 bis +400Gewicht20 g / Stk.
LE-Steckanschluss G 1/8"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/8"D (mm)10Gewicht20 g / Stk.
Rückschlagklappe G 3/4", PN 12, Messing, weich dichtend
Werkstoffe:Gehäuse: Messing, Dichtung: NBR (bei weichdichtender Ausführung)Temperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, nicht aggressive, flüssige Medien, MineralöleAchtung:Nur für flüssige Medien geeignet. Klappe schließt durch Schwerkraft, daher nur horizontaler Einbau möglich!Weitere Eigenschaften:Ausführungweich dichtendGG 3/4"L (mm)52H (mm)60PN (bar)12Gewicht270 g / Stk.
Pneum. Anflanschklappe DN65-PN25 (DIN/EN) GGG40/Edelstahl/NBR
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtetScheibe: EdelstahlManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -BMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN65-PN25 (DIN/EN)Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)65Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)16Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDD 012-VK11
Kompensator, DN150-PN16 (DIN/EN), NBR
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN150-PN16 (DIN/EN)Ausführung BalgNBRDN (mm)150PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)7L (mm)150B (mm)22D (mm)285Di (mm)161 ? 4Gewicht13 kg / Stk.
Klemmschalen 143 -148mm, Aluminium, EN14420-3 (DIN2817)
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)125 (5)Wandstärke (mm)10,0Ø Spannbereich (mm)143 -148Gewicht2,2 kg / Stk.
Chemie-Manometer senkrecht, 100mm, 0 - 1 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +200°CSchutzart:IP 65Hinweis:WIKA Typ 232.50Optional:Anschluss 1/2" NPT-Gewinde -NPT, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 1Skalenteilung (bar)0,02Gewicht550 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
