Kreuz-Steckanschluss 6mm, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:D (mm)6Betriebsdruck (bar)-0,95 bis 16Gewicht9.3 g / Stk.
ISO-Ventil (Größe 3), 5/3-Wege Mittelstellung entlüftet, 48 V=
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff, NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Lieferumfang:Ventil einschließlich Flanschdichtung und BefestigungsschraubenInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Luftfeder, **mechanische FederWeitere Eigenschaften:Steuerspannung48 V=Schaltung5/3-WegeFunktionMittelstellung entlüftetISO-Größe3Durchfluss (L/min)4.150Betriebsdruck (bar)3 - 10Symbolz_m533hn_k.eps
CEJN Autom. Schlauchaufroller 14mtr. 9,5 x 13,5mm Schlauch, für Druckluft, Schlauch schweißspritzerbeständig
Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper und Trommel: Kunststoff, Befestigungsbügel: Stahl schwarz lackiert, Schlauch: Polyester-Polyurethan gewebeverstärkt (blau)Lieferumfang:Automatischer Schlauchaufroller mit PU-Schlauch, Stopper und Gewindeanschlüssen an den Schlauchenden, Befestigungsbügel (schwenkbar) mit Quick-Lock-Funktion*Schlauch: Polyether-Polyurethan, grünWeitere Eigenschaften:AusführungschweißspritzerbeständigSchlauch Ø innen x außen (mm)9,5 x 13,5Schlauchlänge (m)14Betriebsdruck (bar)12Eingang (Außengewinde)R 3/8"Ausgang (Außengewinde)R 3/8"Temperaturbereich (°C)-20 bis +60Gewicht7 kg / Stk.
Storz-Kupplung G 2"(AG), 65, Messing
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Optional:schwenkbarer Gewindestutzen -DRWeitere Eigenschaften:WerkstoffMessingStorz-Größe65GewindeG 2"AusführungStandardKnaggenabstand (mm)81Temperaturbereich (°C)-40 bis +110Gewicht1,1 kg / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 45mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)80Hub (mm)45ReparatursätzeSQ 80 REPA (mm)63,5B (mm)53,5C (mm)21D (mm)25E (mm)98F (mm)12,5GG 3/8"HM 16J (mm)6,0K (mm)22L (mm)10,0M (mm)77N (mm)11,0O (mm)17,5 (13,5 tief)Q (mm)16,0Gewicht1,6 kg / Stk.
Schnellkupplung (NW2,7) G 1/8"(IG), 1.4404
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:Werkstoff1.4404Gewinde innenG 1/8"Verwendbar für Stecker beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht13 g / Stk.

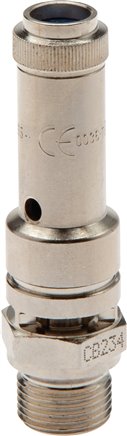

TÜV-Sicherheitsventil G 1/4" (DN8), 21,00 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Ansprechdruck (bar)21,00Abblasleistung* (m3/h)524,0H (mm)75h-1 (mm)10SW (mm)20BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 21 barGewicht105 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1/2"(49,0bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)11GewindeG 1/2"Ansprechdruck (bar)49,00Abblasleistung (m3/h)2.840h (mm)12H-1 (mm)79SW (mm)27Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,8 CE0036 49 bar
Pneum. Kompaktflanschkugelh., DN80-PN16 (DIN/EN), Feder-schließend
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließendFlanschanschlussDN80-PN16 (DIN/EN)Nennweite (mm)80Einbaulänge Kugelhahn ? 2 (mm)116Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDE 025-F07Gewicht20 kg / Stk.
Gly.-Sicherheits-Manometer senkrecht,160mm, 0 - 40 bar
Verwendung:Manometer für besondere Sicherheit nach S 3 EN 837-1 (DIN 16006) mit ausblasbarer Rückwand und bruchsicherer TrennwandWerkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +100°CSchutzart:IP 65Hinweis:WIKA Typ 233.30Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 40Skalenteilung (bar)1Gewicht2,5 kg / Stk.
Gerade Drehverschraubung R 3/8"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barFunktionsprinzip:Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.Medien:Druckluft, neutrale GaseVorteile:•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert*abhängig von EinsatzdauerWeitere Eigenschaften:Umax.* (1/min)250RR 3/8"D (mm)12Gewicht95 g / Stk.
SFS 32/25-B ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 25mm
Kompaktzylinder, ISO 21287, doppeltwirkend, AG, Magnet, Kolben-Ø 32, Hub 25, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø32 mmHub25 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen AGM10x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite412. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 412 (siehe Downloads).
2/2-Wege Magnetventil G 1/8" stromlos geöffnet (NO),FKM 115V
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung115 V ACFunktionstromlos geöffnet (NO)GewindeG 1/8"DichtungenFKMBetriebsdruck (bar)0 - 16DN (mm)2,5L (mm)40kv-Wert* (L/min)3,4MagnetspuleGMedientemperatur (°C)-10 bis +130Gewicht360 g / Stk.
8296800.8171.02400 2/2-WV-NC G21/2 24Vdc
Impulsmembranventil, NC, 24 V DC interne Vorsteuerung, Mediumstemperatur max. 85 °C, G 2 1/2, PN 0,35 - 8,5 bar, Membrane CRModerner Umweltschutz erfordert entsprechende Reinigungsverfahren. Staubfilteranlagen sind ein unverzichtbarer Bestandteil zur Luftreinhaltung. Zur Abreinigung der dort verwendeten Gewebefilter werden in kurzen Intervallen Druckimpulse entgegen der Hauptstromrichtung in die Gewebefilter geblasen. Die dafür eingesetzten Magnetventile zeichnen sich durch anwendungsspezifische Konstruktionsmerkmale aus:- Eckbauform zur Optimierung des Luftstromes- Voller Ventilquerschnitt am Ventilsitz- Extrem kurze Schaltzeiten- Geräuscharmen Betrieb durch eingebaute Schalldämpfer (Größe 1 1/2 bis 2 1/2 nachrüstbar)- Einfache Wartung und Instandhaltung durch sofort verfügbare Membran- und VerschleißteileDas Ventil ist nicht als Absperrorgan für Standardanwendungen geeignet.Technische Daten:GehäuseAluminiumBetriebsdruck min.0.35 barBetriebsdruck max.8.5 barGewindeG 2 1/2InnenteileEdelstahlDichtmaterialNBRSchutzartIP 65 (bei Verwendung der Gerätesteckdose/Leitungsdose)Elektrischer AnschlussISO 4400 Gerätesteckdose/LeitungsdoseDN66MembraneCREntlüftungsanschlussG 3/4Bauform2Funktionstromlos geschlossen (NC)Mediumstemperatur min.-20 °CMediumstemperatur max.85 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.85 °CB168 mmA80 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 333. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 333 (siehe Downloads).
SFS 32/80 ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 80mm
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 32, Hub 80, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø32 mmHub80 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM8x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite408. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 408 (siehe Downloads).
FUTURA Verteiler, G 1/4", Futura 0
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:0 - 16 bar ( Baureihe 0: 0 - 12 bar)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Verteiler mit Druckschalter)Optional:an Anschluss B montierter Druckschalter (Einstellbereich: 0,2 - 16 bar, 1 x Wechsler, DC: 12 - 30 V, max. 3 A/90 W, AC: 12 - 250 V, max. 5 A/750 VA, IP 65, Steckergröße 3 (4-polig)) -PEWeitere Eigenschaften:AusführungVerteilerBaureiheFutura 0Gewinde P/A (Eingang/Ausgang)G 1/4"Gewindeabgang B (oben)G 1/4"Gewindeabgang C (unten)G 1/4"Durchfluss P-A (L/min)2700Durchfluss P-B (L/min)2000Durchfluss P-C (L/min)950H (mm)57H1 (mm)28L (mm)43BefestigungswinkelW 0 FKoppelpaketKP 0 FKoppelpaket mit WandkonsoleKPW 0 FEingangsdruck (bar)0 - 12Gewicht105 g / Stk.
Gerader Steckanschluss 10mm-10mm, Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!*alternativ siehe auch Typen IQSG ... ESWeitere Eigenschaften:BaureiheBaureihe Edelstahl*D1 (mm)10D (mm)10Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht33 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 40mm, Hub 80mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)80AusführungStandardReparatursätzeNAD 40 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KFM 8KKM 10 x 1,25LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29Gewicht550 g / Stk.
Schneidring 1.4571 28 L (M36x2)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Temperaturbereich (°C)-60 bis +400Gewicht8.4 g / Stk.
Pneum. Klappe DN125-PN16 (DIN/EN) GGG40/GGG40 epoxidbeschichtet/EPDM, Feder-schließend
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-schließendFlanschanschlussDN125-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteEPDMDN (mm)125Einbaulänge (mm)56Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Medientemperatur (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassErsatzantriebePDE 012-F07-VK14Gewicht17 kg / Stk.
Hydraulik-Rückschlagventil 10 L (M16x1,5)-M 14x1,5, Stahl verzinkt, Durchfluss Rohr zu Gewinde
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheStrömungsrichtungvom Rohr zum GewindeRohr Ø außen10 L (M16x1,5)EinschraubgewindeM 14x1,5Betriebsdruck (bar)250Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +100Gewicht125 g / Stk.
Gerade Schneidringverschr. G 3/8"-18 L (M26x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen18 L (M26x1,5)EinschraubgewindeG 3/8"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht140 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 2"(29,0bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)48GewindeG 2"Ansprechdruck (bar)29,00Abblasleistung (m3/h)20.684h (mm)26H-1 (mm)282SW (mm)80Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2003.48.D/G.0,51 CE0036 29 bar
ISO 6432-Zylinder, doppeltwirkend, Kolben 25mm,Hub 15mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)15AusführungStandardAM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)30D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)140N (mm)12P (mm)68RG 1/8"CH (mm)9Gewicht260 g / Stk.
