Polyamid-Schlauch flexibel, 6 x 4 mm, gelb
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4Farbe*gelbBetriebsdruck (bar)22min. Biegeradius (mm)25Gewicht17 g / Stk.
Anschweißplatte, Edelstahl, Baugröße 1, schwere Baureihe
GR1SAPES Anschweißplatte, Edelstahl, Baugröße 1, schwere BaureiheWeitere Eigenschaften:WerkstoffEdelstahlAusführungAnschweißplattefür BaugrößeBaugröße 1, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X25 ESpassende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X45 ESpassende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 1 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 1 SSBGewicht125 g / Stk.
Ventilterminal 8x5/2-Wege, Multipol, M 5 an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen8AbgängeM 5 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)135,0L (mm)127,0P (mm)11,5R (mm)25S (mm)59,5Gewicht1,3 kg / Stk.
Storz-Kupplung G 1-1/4"(IG), 32, Messing
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Werkstoffe:Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)Optional:schwenkbarer Gewindestutzen -DR, mit Verriegelung -VERWeitere Eigenschaften:WerkstoffMessingStorz-Größe32GewindeG 1-1/4"AusführungStandardKnaggenabstand (mm)44Temperaturbereich (°C)-40 bis +110Gewicht420 g / Stk.
Kombi-Wartungseinheit, G 1/4", 0,5 - 16 bar, Kombi 1, Ablass automatisch, PE 1,5-12 bar
Ausführung:Rücksteuerbare Kombi-Wartungseinheiten bestehen aus Filter, Druckregler und Öler in einem Gerät. Der Ölbehälter ist in den Filterbehälter integriert.Werkstoffe:Gehäuse: Zinkdruckguss, Dichtungen: NBR, Kunststoffbehälter: Polycarbonat, Filtereinsatz: SinterbronzeTemperaturbereich:0°C bis max. +50°C (Metallbehälter: 0°C bis max. +90°C)Eingangsdruck:0 - 16 bar (Metallbehälter: 0 - 25 bar)Manometeranschluss:G 1/4"Nutzbare Behälterinhalte:Baugröße 1: Filter 25 cm?, Öler: 75 cm?, Baugröße 2: Filter 75 cm?, Öler: 150 cm?Porenweite im Filter:40 ?mKondensatentleerung:manuellLieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Metallbehälter mit Sichtrohr -M*, Schutzkorb -S, halbautomatischer Ablass (0,5 - 16** bar) -HA, automatischer Ablass (Einbauautomat, 1,5 - 12 bar) -AM, automatischer Ablass (Anbauautomat, 4 - 16 bar) -AMR, abschließbar -K*Tropfaufsatz aus Metall / Glas, **in Verbindung mit Metallbehälter 0,5 - 25 barWeitere Eigenschaften:BaureiheKombi 1GewindeG 1/4"Druckregelbereich (bar)0,5 - 16Durchfluss (L/min)1.400BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW KOMBI 1Eingangsdruck (bar)1,5 - 12Temperaturbereich (°C)0 bis +50L (mm)65Gewicht1,2 kg / Stk.
PTFE-Ersatzdichtung f. Kamlock-Kupplung DN25 (1")
Werkstoffe:NBR: (-10°C bis +80°C) elastischer Standardwerkstoff für neutrale Medien wie Luft, Öl und Wasser. Gut beständig gegen mechanische Belastungen., EPDM: (-20°C bis +130°C) elastisch, beständig gegen Laugen und Säuren mittlerer Konzentration, Wasser, Heißwasser und Dampf. Nicht beständig bei Ölen und Fetten., FKM: (-20°C bis +180°C) elastisch, Elastomer mit hoher Temperatur- und Witterungsbeständigkeit. Für viele Säuren, Basen, Kraftstoffe und Öle (auch synthetische) geeignet. Unbeständig bei Heißwasser und Dampf., CSM (Hypalon): (-40°C bis +140°C) elastisch und gute chemische Beständigkeit.,PTFE*: (-180°C bis +200°C) sehr steif und sehr gute chemische Beständigkeit (vorsichtig einbauen). Beständig gegen fast alle Chemikalien, auch bei höheren Temperaturen., NBR / PTFE: (-10°C bis +80°C) elastisch und sehr gute chemische Beständigkeit, FKM / PTFE: (-20°C bis +180°C) elastisch und sehr gute chemische Beständigkeit*nicht empfehlenswert da sehr steif, kleine Nennweiten schwer zu montieren!Weitere Eigenschaften:AusführungVollmaterialWerkstoffPTFE*DN (mm)25 (1)Außen Ø (ca.) (mm)40Dicke (mm)6,4Temperaturbereich (°C)-180 bis +200Gewicht7.9 g / Stk.
4SH-Pressanschluss SFC (90°), 47,6 (1")
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (90°)Anschlussgröße47,6 (1)DN (mm)25BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht700 g / Stk.
Labor-Schlauchhahn (PVDF), 10 mm
Werkstoffe:Gehäuse: PVDF, Küken und Griff: PVDF / PTFETemperaturbereich:0°C bis +40°CBetriebsdruck:0 bis 1 barWeitere Eigenschaften:Schlauch Ø innen (mm)10DN (mm)8Gewicht24 g / Stk.
2/2-Wege Ventil, stromlos geöffnet (NO), einseitig 230V, 3/8", bis 350 bar (Stahl verzinkt)
Verwendung:Vorgesteuerte 2/2-Wege-Sitzventile mit Notablassschraube zur Entlastung von 1 nach 2 bei geschlossenem Ventil. Die Sitzventile sperren einen Ölstrom leckagefrei ab. Bei der Auswahl der Ventile ist die Sperrrichtung zu beachten.Werkstoffe:Gehäuse: Aluminium (10 bis 350 bar: Stahl verinkt), Einschraubventil: Stahl verzinkt, Dichtungen: NBRTemperaturbereich:Medium: -20°C bis +80°C, Umgebung: -30°C bis +90°CMedien:Hydrauliköle auf MineralölbasisLeistungsaufnahme:20 WSchutzart:IP 65Magnetspule:V (Steckergröße 3)Weitere Eigenschaften:Ausführung10 bis 350 bar (Stahl verzinkt)Funktionstromlos geöffnet (NO)SperrrichtungeinseitigSteuerspannung230 V AC*GewindeG 3/8"Nenndurchfluss (L/min)10 - 40VentilsteckerST 03 GLGewicht1 kg / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 25mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)25ReparatursätzeSQ 16 REPA (mm)34,0B (mm)30,5C (mm)8D (mm)8E (mm)38F (mm)5,5GM 5HM 4K (mm)6L (mm)3,5M (mm)28N (mm)3,5O (mm)6,5 (3,5 tief)Q (mm)10,0S (mm)29,5U (mm)15V (mm)29Gewicht115 g / Stk.
STANDARD-Filter, G 1-1/2", Standard 5, , mit Schutzkorb
Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar, Baureihe 8 & 9: 1,5 - 20 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 9)Optional:Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar, Baureihe 8 & 9: 1,5 - 20 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 5GewindeG 1-1/2"Durchfluss (L/min)12500BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischErsatzfilterFILTER DF50Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)300Porenweite im Filter40 ?mH (mm)290H1 (mm)245L (mm)125Gewicht2 kg / Stk.
TÜV-Ecksicherheitsventil G 1/2" (IG), 5,5 bar Typ SVGI 12 10-5,5
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Druckluft und andere ungiftige, nicht brennbare GaseDN (mm)10GewindeG 1/2 (IG)Ansprechdruck* (bar)5,5Abblasleistung Druckluft (m3/h)105h (mm)17H-1 (mm)70SW (mm)27L (mm)26BauteilkennzeichnungTÜV-SV...-312.10.D/G.0,28 CE0036 5,5 barTemperaturbereich (°C)-20 bis +200Gewicht210 g / Stk.
5/2-Wege Grundkörper für Tasterventil M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBR / KunststoffTemperaturbereich:-10°C bis +70°CDurchfluss:100 l/min (NW 2,4)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:beliebigSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungGrundkörperGewicht75 g / Stk.
Reparatursatz für ES-Kugelhahn KH 10 ES
Temperaturbereich:-20°C bis +200°CWeitere Eigenschaften:zu verwenden für KugelhähneKH 10 ESGewicht14 g / Stk.
Einschraubtülle NPT 1/8"-1/4" (6,35 mm) Stecknippel, IQS-Inch
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:RNPT 1/8"D (mm)1/4 (6,35 mm)Gewicht7.6 g / Stk.
Druckbegrenzungsventil G 3/4", max. 350 bar, max. 150 l/min
Verwendung:Die Ventile dienen zur Begrenzung eines Systemdruckes und eignen sich sowohl für Überdruckabsicherung als auch für kontinuierlichen Betrieb.Werkstoffe:Ventilgehäuse: Aluminium, Einschraubventil: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CMedien:Hydrauliköle auf MineralölbasisWeitere Eigenschaften:AusführungvorgesteuertNenndurchfluss (L/min)150GewindeG 3/4"Druckstufe (bar)350Symbolz_dbvpq_150_k.epsGewicht950 g / Stk.
Manschette Naturgummi hell, Lebensmittelqualität zu QVFL 150
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Aluminium, Flansch: Aluminiumguss mit Buchse aus 1.4404 (medienberührende Teile aus 1.4404), Manschette: Naturgummi in LebensmittelqualitätSteuerdruck:max. 1,5 bis 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +90°C)* -EP, Manschette aus Nitril, fett- und ölbeständig, keine Buchse aus 1.4404 (-10 °C bis max. +80°C) -B*DN 40 - DN 50: -10°C bis max. +120°C, **Gehäuse und Flansch aus StahlWeitere Eigenschaften:WerkstoffNaturgummi (Lebensmittelqualität)AusführungErsatzmanschette aus Naturgummi (Lebensmittelqualität)DN (mm)150Temperaturbereich (°C)-10 bis +80
Sicherheits-Kontaktmanometer, waagerecht, 100mm, 0 - 40 bar, 1 Öffner- 1 Schliesskontakt, Edelstahl
Verwendung:Manometer mit Zweifachkontakt Nr. 21 (Magnetspringkontakt), 1 Öffner, 1 Schließer für besondere Sicherheit nach S 3 EN 837-1 (DIN 16006) mit ausblasbarer Rückwand und bruchsicherer Trennwand. Abweichende Schaltfunktionen sind optional erhältlich.Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/2" *, rückseitig exzentrischZweifachkontakt Nr. 21:Der 1. Kontakt öffnet, der 2. Kontakt schließt bei Überschreiten des jeweiligen SollwertesKlasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +200°CSchutzart:IP 65Hinweis:WIKA Typ PGS23 (232.30)*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:SchaltfunktionZweifachkontakt Nr. 21: Der 1. Kontakt öffnet, der 2. KontakAnzeigebereich (bar)0 - 40Skalenteilung (bar)1Einstellschlüssel als ErsatzteilMSK SCHLUSSELGewicht1,7 kg / Stk.
Schnellkupplung (NW5) G 1/8"(AG), 1.4404, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:Werkstoff1.4404Gewinde außenG 1/8"Verwendbar für Stecker beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-15 bis +200Gewicht26 g / Stk.

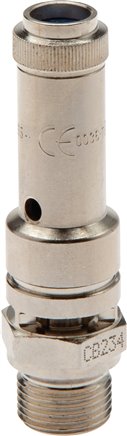

TÜV-Sicherheitsventil G 1/2" (DN8), 11,50 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Ansprechdruck (bar)11,50Abblasleistung* (m3/h)296,0H (mm)63h-1 (mm)14SW (mm)24BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.65 CE0036 11,5 barGewicht120 g / Stk.
Aufschraub-Schneidringverschr. M 22x1,5-16 S (M24x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen16 S (M24x1,5)InnengewindeM 22x1,5Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht185 g / Stk.
Glycerin-Manometer waagerecht (CrNi/Ms),63mm, -1 bis 15bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/4" *, rückseitig zentrischKlasse:1,6Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)-1 bis 15Skalenteilung (bar)0,5Gewicht200 g / Stk.
Kupplungsstecker (NW5) 9 (3/8")mm Schlauch, 1.4404
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:Werkstoff1.4404Schlauch Ø innen (mm)9 (3/8)beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +200Gewicht8.2 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
