FUTURA Druckregler, G 1", 0,2 - 4bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:14200 l/min, Sekundärentlüftung: 120 l/minEigenluftverbrauch:max. 1,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbarWeitere Eigenschaften:AusführungDruckreglerGewindeG 1"Druckregelbereich (bar)0,2 - 4Manometeranzeige (bar)0 - 6BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FEingangsdruck (bar)max. 16Gewicht1 kg / Stk.
Temperier-Schnellkupplung 9mm Zapfen,M 14x1,5(AG), Messing, ohne Ventil mit Entriegelungssicherung
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.*Bauform wie Z82/9/R1/4Weitere Eigenschaften:WerkstoffMessingAusführungohne VentilAußengewindeM 14x1,5Verwendbar für Stecker mit VentilneinEntriegelungssicherungjaKompatibel zu HASCOZ808/9/14x1,5Gewicht55 g / Stk.
Gerader Verbinder 25 S-20 S, Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)25 SRohrstutzen Ø (2) (mm)20 SBetriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht430 g / Stk.
Pneumat. Hochdruck-Kugelhahn, Edelstahl, Feder-schließend, G 1/2"
KugelhahnWerkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBRTemperaturbereich:-20°C bis max. +100°C (G 1-1/4" bis G 2": -10°C bis max. +80°C)Einsatzbereich:Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)Optional:Kugelhahn aus Edelstahl 1.4571 -ESSchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungEdelstahl, Feder-schließendGewinde KugelhahnG 1/2"DN (mm)13Einbaulänge Kugelhahn (mm)83PN (bar)-0,3 bis 500ErsatzantriebePDE 002-F03Medientemperatur (°C)-20 bis +100Gewicht1,4 kg / Stk.
ISO 6432-Zylinder, doppeltwirkend, Kolben 10mm,Hub 80mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)10Hub (mm)80AusführungStandardAM 4A1 (mm)4BM 12 x 1,25C (mm)16D (mm)8E (mm)4F (mm)12G (mm)64K (mm)16L (mm)12M (mm)86N (mm)6P (mm)46RM 5Gewicht65 g / Stk.
STANDARD-Wartungseinheit, 3-tlg., G 3/4", 0,5 - 10 bar, BG 5
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar, Baureihe 8: 1,5 - 20 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •Befüllung mit Öl unter Druck möglichAusführung:Filter, Druckregler rücksteuerbar, ÖlerManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Öldosierung bei 1000 l/min:1 - 2 Tropfen/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Anderer Druckregelbereich 0,5-16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* (1,5 - 25 bar, Baureihe 8: 1,5 - 20 bar) -M, Ablassautomatik*** (1,5 - 16 bar) -AM, Ablassautomatik drucklos geschlossen*** (0 - 16 bar) -AMNC*Tropfaufsatz aus Metall/Glas-Kombination, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***in Verbindung mit Metallbehälter max. 16 barWeitere Eigenschaften:BaureiheStandard 5GewindeG 3/4"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)170 - 4900BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelBW 50Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)300Porenweite im Filter40 ?mÖlvorrat (cm3)550Ansprechgrenze (6 bar) (L/min)170H (mm)300,0H1 (mm)241L (mm)350Gewicht4,4 kg / Stk.
Kühlerschlauch EPDM ähnlich DIN 73411/96, 75x86mm
Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)75Schlauch Ø außen (mm)86Rollenlänge (m)20Betriebsdruck (bar)3Berstdruck (bar)9Temperaturbereich (°C)-40 bis +100Gewicht1,7 kg / Stk.
Gelenkbolzenschelle 2-teilig, 157 - 171 mm, 1.4301 (W4)
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)157 - 171Bandbreite (mm)20Gewicht170 g / Stk.
Bimetallthermometer, waagerecht D80/-30 bis +50°C/200mm
Werkstoffe:Gehäuse: 1.4301, Tauchschaft: 1.4571, Sichtscheibe: InstrumentenflachglasAnzeigenkorrektur:VerstellzeigerSchutzart:IP 43Anschluss:Außengewinde G 1/2" (Schutzrohrtyp B)Tauchschaft:8 mmKlasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°CBetriebsdruck am Tauchschaft:max. 25 barHinweis:WIKA Typ A52Weitere Eigenschaften:Durchmesser (mm)80Anzeigebereich (°C)-30 bis +50Tauchschaftlänge L (mm)200Skalenteilung (°C)1B1 (mm)30B2 (mm)47Gewicht200 g / Stk.
ES-Hochdruck-3-Wege Kugelhahn, T-Bohrung, 18 L (M26x1,5), 0 bis 315bar
Werkstoffe:Gehäuse: 1.4571, Kugel: 1.4571, Dichtung: POM / NBR, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +100°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes zu Stellung T4 geändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:PTFE/FKM-Dichtung (-10°C bis +85°C: PN 100, bis +140°C: PN 50, bis +180°C: PN 20) -VWeitere Eigenschaften:BohrungT-BohrungBaureiheleichte BaureiheRohr Ø außen18 L (M26x1,5)DN (mm)11,5PN (bar)0 bis 315AusführungStandardGewicht900 g / Stk.
Pneum. Anflanschklappe DN80-PN16 (DIN/EN) GGG40/GGG40 epoxidbeschichtet/NBR
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN80-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteNBRDN (mm)80Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)12Betriebsdruck Flüssigkeiten (gefährliche) (bar)12Betriebsdruck Gase (ungefährliche) (bar)10Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDD 006-VK11
Chemie-Glycerin-Manometer senkrecht,100mm, -1 bis 15 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4404, Sichtscheibe: Mehrschichten-SicherheitsglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +100°CSchutzart:IP 65Hinweis:WIKA Typ 233.50Optional:Anschluss 1/2" NPT-Gewinde -NPT, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)-1 bis 15Skalenteilung (bar)0,5Gewicht850 g / Stk.
3/2-Wege Magnetventil, G 1/2", Federrückstellung (NC), 230 V AC, mechanische Feder
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Schutzart:IP 65Lebensdauer:min. 40 Mio. SchaltspieleLeistungsaufnahme:Gleichstrom: 3 W, Wechselstrom: 4 VAMagnetspule:T1 (Steckergröße 1)Information:Spule und Stecker liegen lose bei.*mechanische FederWeitere Eigenschaften:Steuerspannung230 V ACFunktionFederrückstellung (NC)*GewindeG 1/2"Durchfluss (L/min)2.250Symbolz_3_2_wege_nc_elektrisch_luftfeder_0_47_47.epsA (mm)144,7B (mm)50C (mm)34D (mm)13,5E (mm)21,0F (mm)48G1G 1/2"H1 (mm)5,3H2 (mm)4,3J (mm)27K (mm)24,8L (mm)40,5M (mm)29,3N (mm)31,5O (mm)45,0P (mm)2U (mm)75V (mm)40,5W (mm)0Gewicht490 g / Stk.
ISO 15552-Zylinder, Kolben 125mm, Hub 160mm
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)125Hub (mm)160ReparatursätzeXL 125 REPAM 27 x 2B (mm)32C (mm)60D (mm)46,0F (mm)54G (mm)65H (mm)225IG 1/2"K (mm)6M (mm)137,5N (mm)110,0CH (mm)27RTM 12Gewicht11 kg / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1/2"(37,0bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)11GewindeG 1/2"Ansprechdruck (bar)37,00Abblasleistung (m3/h)2.157h (mm)12H-1 (mm)79SW (mm)27Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2055.11.D/G.0,8 CE0036 37 bar
Kolbenstangenloser Zylinder, Kolben Ø 32 mm, Hub 1000 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)1000AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 32/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 32 REPA (mm)120A1 (mm)77,5AF (mm)100AF1 (mm)35AM (mm)16B (mm)55DG 1/8 (8 tief)E (mm)171E1 (mm)86F (mm)140F1 (mm)55G (mm)70J (mm)4,5M (mm)25,0MF (mm)80NM 5 (9 tief)O (mm)5,5OP (mm)5,3S (mm)41,0TM 5 (10 tief)U (mm)52W (mm)65,0WF (mm)78Dämpfungsweg (mm)24Gewicht5 kg / Stk.
Hohlschraube für IQS-Ringstücke, G 1/8" 2-fach
Werkstoffe:Körper: Messing vernickelt / PBT, Lösering: POM, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickeltTemperaturbereich:-20°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*Betriebsdruck: 10 bar, max. 60°C, Kunststoffkörper aus PBTHinweis:Zum Montieren bitte O-Ringe separat bestellen!Weitere Eigenschaften:GG 1/8"Ausführung2-fachO-RingeIQSVOR 18Gewicht20 g / Stk.
Storz-Kupplung G 2-1/2"(IG), 75-B, Messing
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Werkstoffe:Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)Optional:schwenkbarer Gewindestutzen -DR, mit Verriegelung -VERWeitere Eigenschaften:WerkstoffMessingStorz-Größe75-BGewindeG 2-1/2"AusführungStandardKnaggenabstand (mm)89Temperaturbereich (°C)-40 bis +110NormDIN 86205Gewicht1,3 kg / Stk.
FUTURA Befülleinheit, elektrisch angesteuert, G 3/4", Futura 4, 4VAC
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2,5 - 10 bar (pneumatisch betätigt: 2,5 - 16 bar, Baureihe 0 pneumatisch betätigt: 2,5 - 12 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Funktion:Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in Ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar. Das Einschalten erfolgt über ein 3/2-Wege Ventil.Lieferumfang:Befülleinheit inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:AusführungBefülleinheit, elektrisch angesteuertBaureiheFutura 4GewindeG 3/4"AbluftgewindeG 1/2"Elektrische Ansteuerung24 V ACDurchfluss (L/min)8750H (mm)178H1 (mm)67L (mm)170BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FErsatzvorsteuerventilM CL 24VACEingangsdruck (bar)2,5 - 10Gewicht2,1 kg / Stk.
TÜV-Ecksicherheitsventil G 1-1/4" (IG), 9,0 bar Typ SVGI 114 18-9 EP
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Sattdampf / Dampfkessel nach TRD Gruppe 1 und DruckluftDN (mm)18GewindeG 1-1/4 (IG)Ansprechdruck* (bar)9,0Abblasleistung Druckluft (m3/h)528h (mm)25H-1 (mm)100SW (mm)49L (mm)40BauteilkennzeichnungTÜV-SV...-312.18.D/G.0,28 CE0036 9 barTemperaturbereich (°C)-40 bis +150

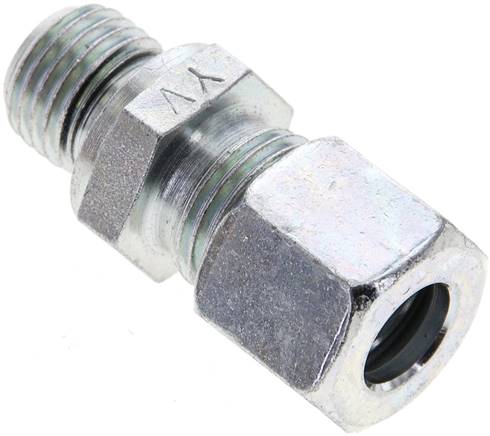

Gerade Schneidringverschr. M 14x1,5-10 L (M16x1,5), Stahl verzinkt, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)EinschraubgewindeM 14x1,5Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht50 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
