Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße57 x 84 (Da x L)DN (mm)31BeschreibungPressfassung für 4 SH-Schlauch (EN 856) für Armatur mit AusrGewicht410 g / Stk.

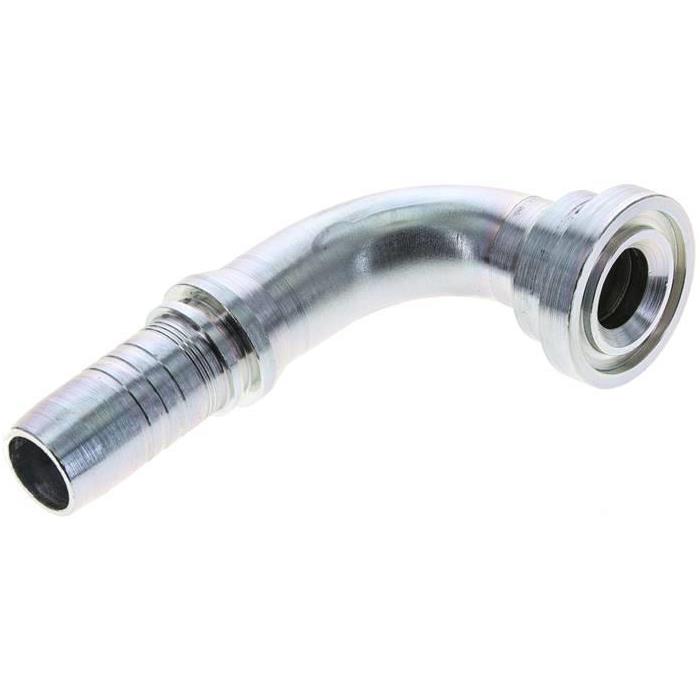

1.471-16A Pressanschluss SFS (90°), 47,6 (1")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße47,6 (1)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht500 g / Stk.

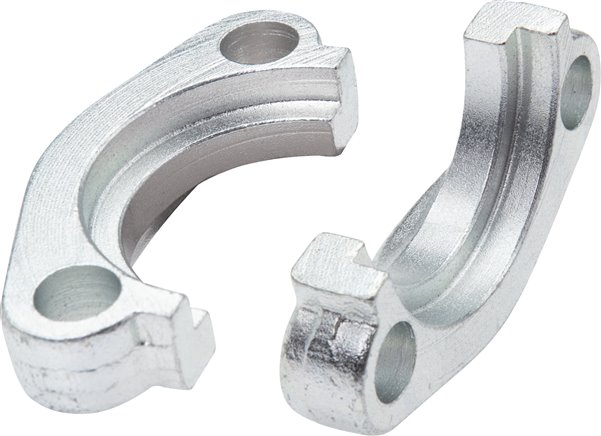

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild3/4-SAE (3000 PSI)für Flansch Ø (mm)38,1D (mm)65C (mm)47,6L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M10X30 ES
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:DN (mm)51Schlauch Ø innen (mm)50,8Schlauch Ø außen (mm)63,1Betriebsdruck (bar)40Berstdruck (bar)250min. Biegeradius (mm)630Size Kenngröße32Gewicht2,1 kg / Stk.

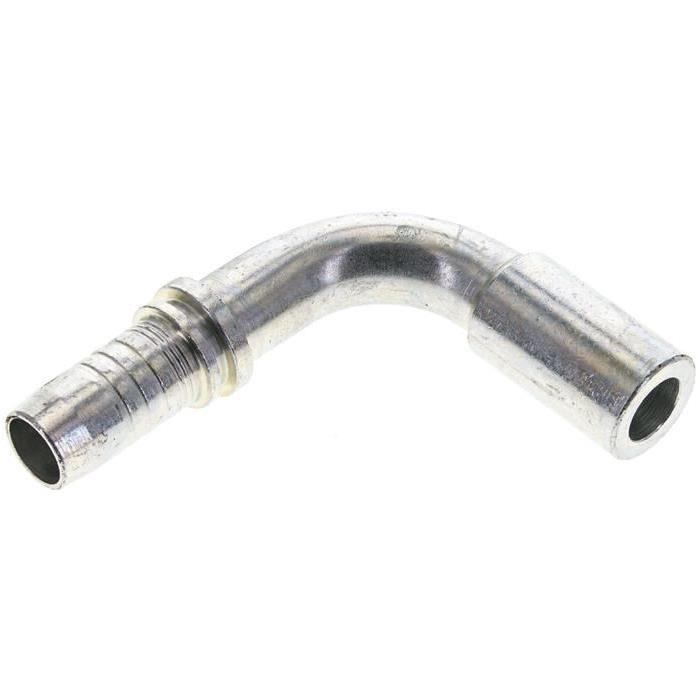

1.129-12A Pressanschluss RSS (90°), 25 SWeitere Eigenschaften:BauformRSS (90°)Anschlussgröße25 SDN (mm)19BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht230 g / Stk.

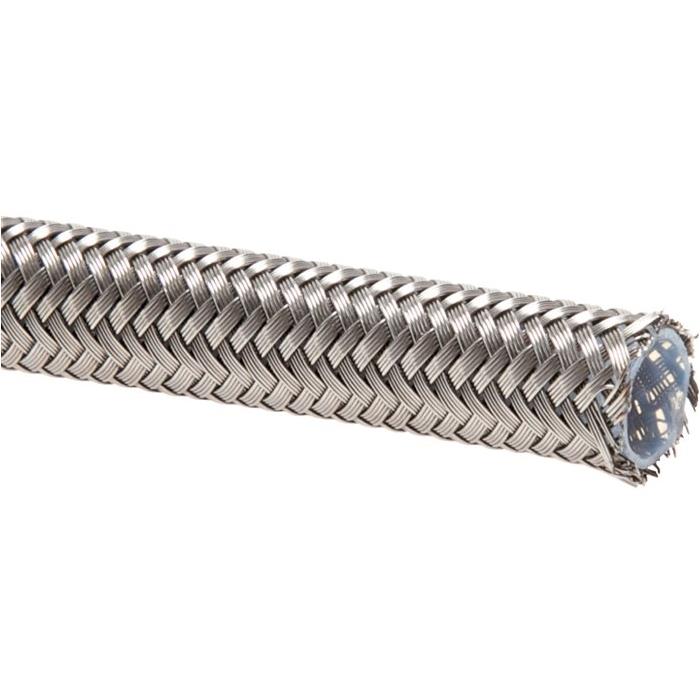

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)8Schlauch Ø innen (mm)8,15 - 8,66Schlauch Ø außen (mm)10,54 - 11,56PTFE Wandstärke (mm)0,75Betriebsdruck (bar)207Berstdruck (bar)621min. Biegeradius (mm)102Gewicht170 g / Stk.
1.170-12ES ES-Pressanschluss CEL (gerade), M 30 x 2 (22 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 30 x 2 (22 L)NW (mm)19BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht140 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)12Schlauch Ø innen (mm)12,7Schlauch Ø außen (mm)21,5Betriebsdruck (bar)93Berstdruck (bar)372min. Biegeradius (mm)85Size Kenngröße8Gewicht400 g / Stk.

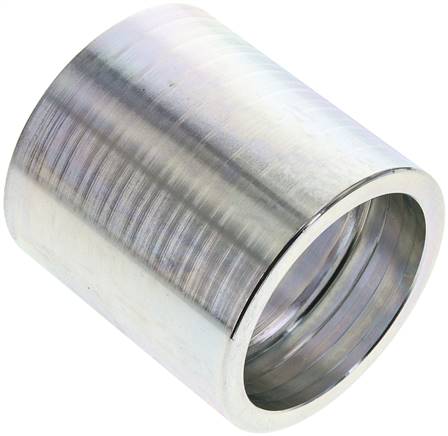

110-32A Pressanschluss Hülse 1 SN & 2 SC (geschält), 70 x 72 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN & 2 SC (geschält)Anschlussgröße70 x 72 (Da x L)DN (mm)51BeschreibungPressfassung für Schlauch 1 SN (EN 853), 2 SC (EN 857) (gescGewicht400 g / Stk.

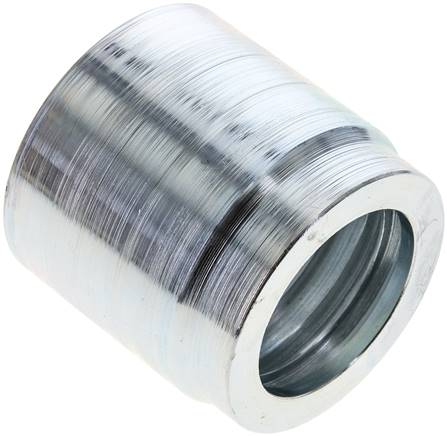

111-20A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 59 x 59 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße59 x 59 (Da x L)DN (mm)31BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht240 g / Stk.

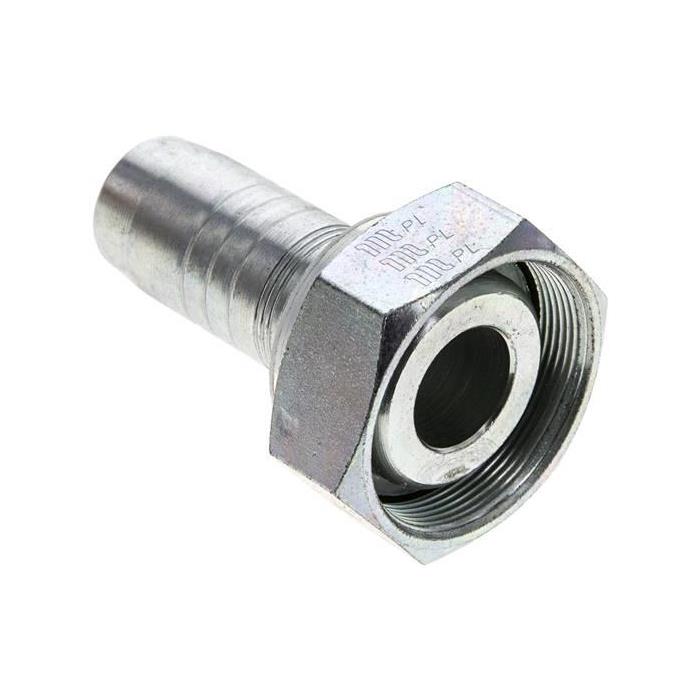

1.141-16A Pressanschluss DKF (gerade), M 45 x 1,5 (33,50)Weitere Eigenschaften:BauformDKF (gerade)AnschlussgrößeM 45 x 1,5 (33,50)DN (mm)25BeschreibungDichtkopf mit Überwurfmutter passend auf 24°-Stutzen franz. Gewicht310 g / Stk.

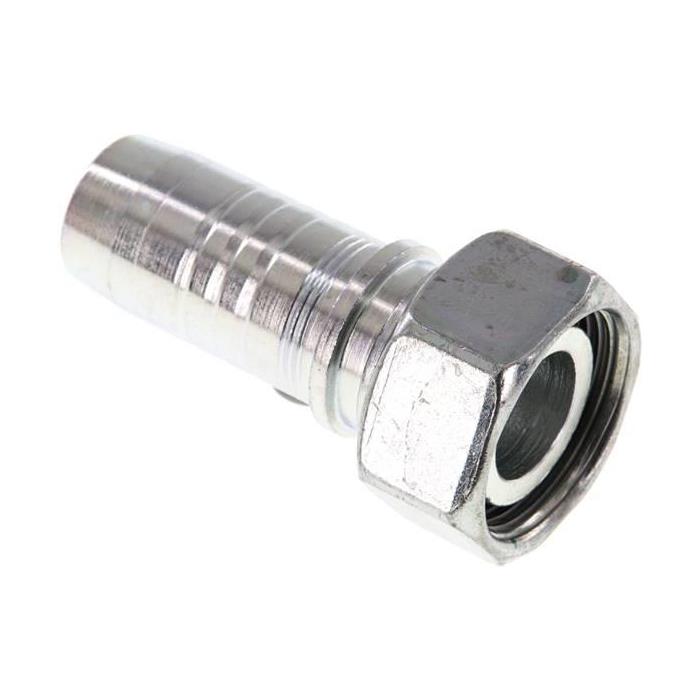

1.051-16A Pressanschluss DKO-L (gerade), M 36 x 2 (28 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 36 x 2 (28 L)DN (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht250 g / Stk.

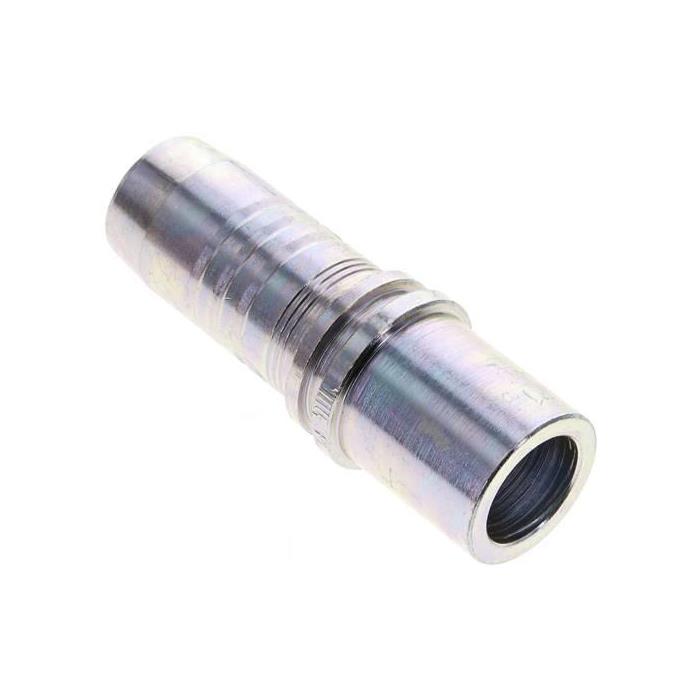

1.103-16A Pressanschluss RSL (gerade), 28 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße28 LDN (mm)25BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht180 g / Stk.

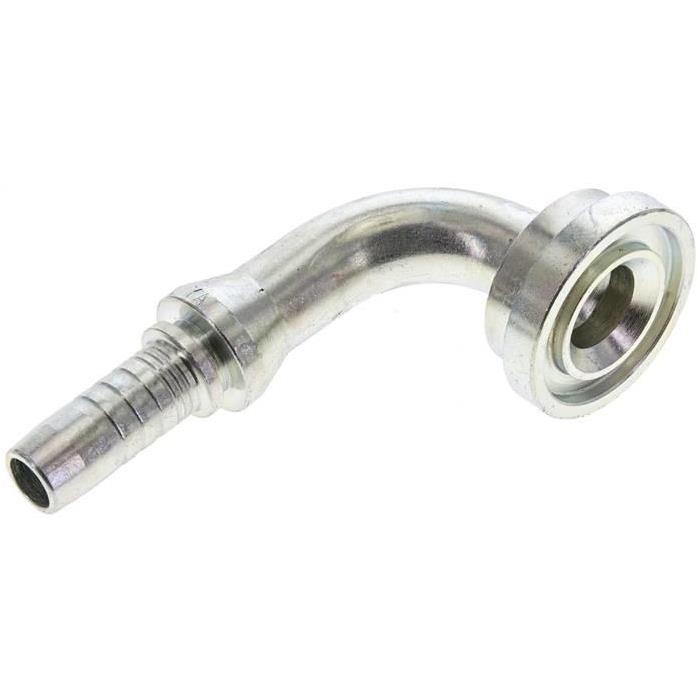

1.470-12-8A Pressanschluss SFL (90°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße38,1 (3/4)DN (mm)12BeschreibungSAE-Flansch, Standard-BaureiheGewicht180 g / Stk.

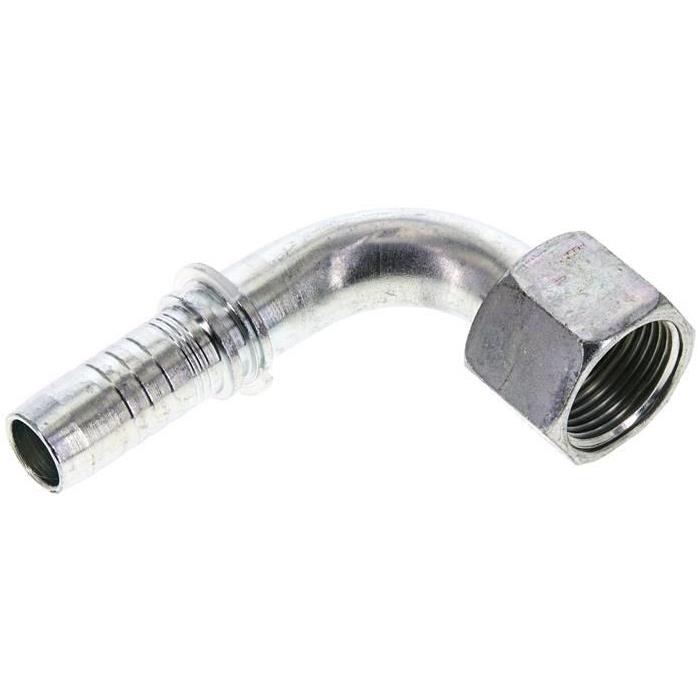

1.355-10A Pressanschluss ORFS (90°), UNS 1"-14Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUNS 1-14DN (mm)16BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht155 g / Stk.

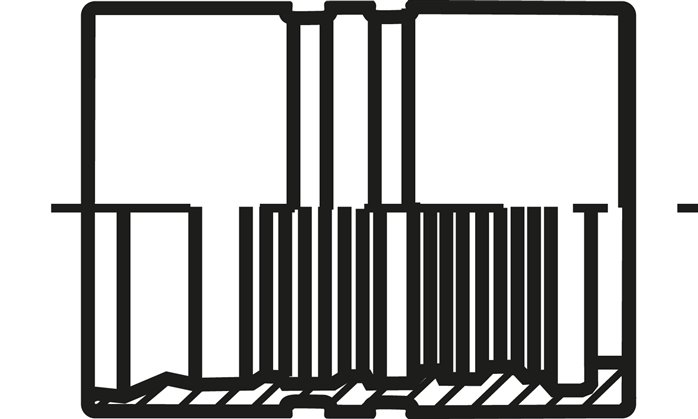

544-12ES ES-4SH-Pressanschluss Hülse 4 SH, 38 x 56 (Da x L)Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße38 x 56 (Da x L)NW (mm)19BeschreibungPressfassung für Schlauch 4 SH (EN 856) (Schlauch innen und Gewicht160 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:DN (mm)16Schlauch Ø innen (mm)16,0Schlauch Ø außen (mm)23,3Betriebsdruck (bar)130Berstdruck (bar)600min. Biegeradius (mm)200Size Kenngröße10Gewicht500 g / Stk.

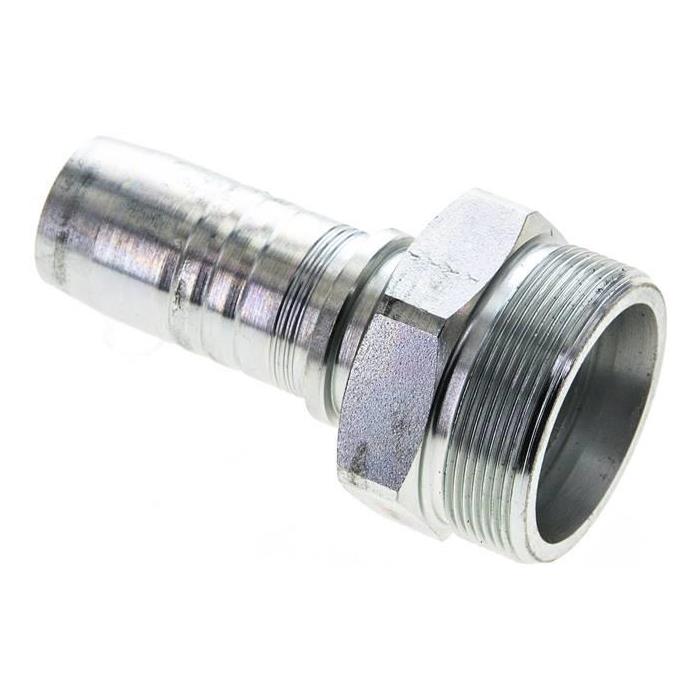

1.190-16A Pressanschluss CEF (gerade), M 45 x 1,5 (33,50)Weitere Eigenschaften:BauformCEF (gerade)AnschlussgrößeM 45 x 1,5 (33,50)DN (mm)25BeschreibungAußengewinde 24° für Schneidringverbindung, französich Ø-GAZGewicht340 g / Stk.

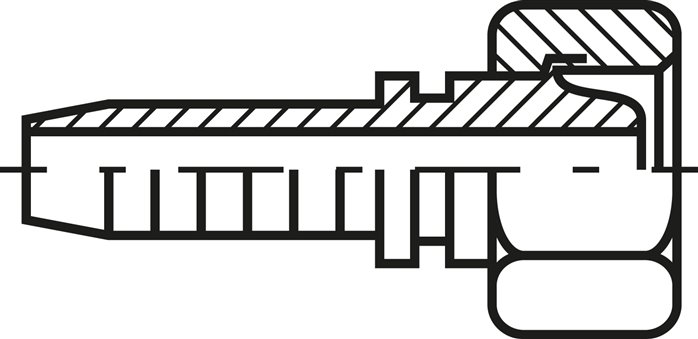

1.041-8ES ES-Pressanschluss DKL (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 22 x 1,5 (15 L)NW (mm)12BeschreibungUniversal-Dichtkopf mit Überwurfmutter, passend auf 60°-StutGewicht85 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)12Schlauch Ø innen (mm)12,7Schlauch Ø außen (mm)19,4Betriebsdruck (bar)30Berstdruck (bar)120min. Biegeradius (mm)90Size Kenngröße8Gewicht230 g / Stk.

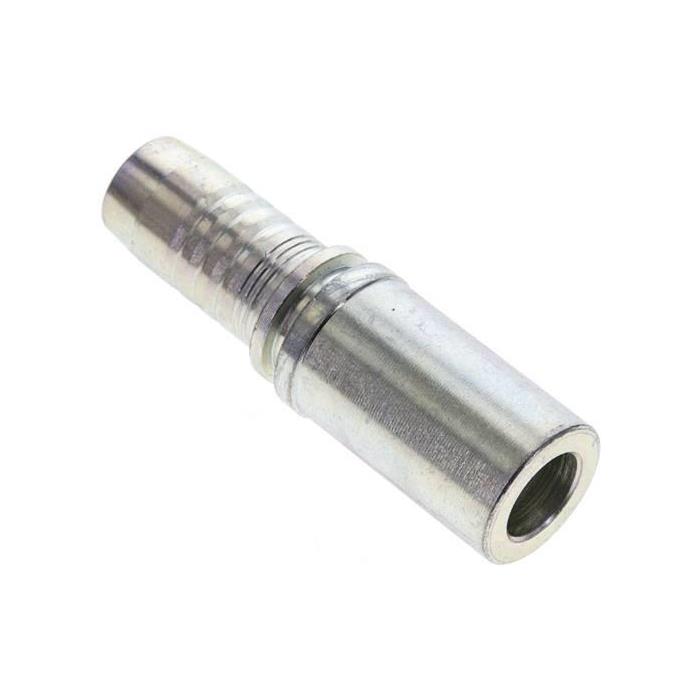

1.123-12A Pressanschluss RSS (gerade), 25 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße25 SDN (mm)19BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht150 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht700 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße54,0 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht600 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)38Schlauch Ø innen (mm)38,1Schlauch Ø außen (mm)53,4Betriebsdruck (bar)100Berstdruck (bar)500min. Biegeradius (mm)500Size Kenngröße24Gewicht2,3 kg / Stk.
