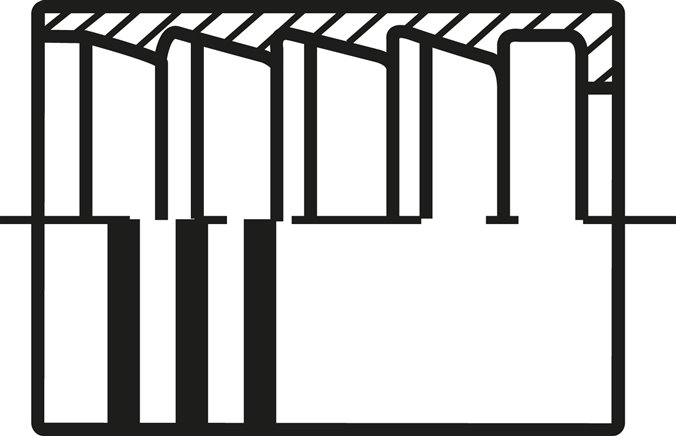

440-10ES ES-Pressanschluss Hülse 4 SP (außen geschält), 33 x 40 (Da x L)Weitere Eigenschaften:BauformHülse 4 SP (außen geschält)Anschlussgröße33 x 40 (Da x L)NW (mm)16BeschreibungPressfassung für Schlauch 4 SP (EN 853) (außen geschält)Gewicht95 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)25Schlauch Ø innen (mm)25,4Schlauch Ø außen (mm)35,4Betriebsdruck (bar)55Berstdruck (bar)220min. Biegeradius (mm)150Size Kenngröße16Gewicht650 g / Stk.

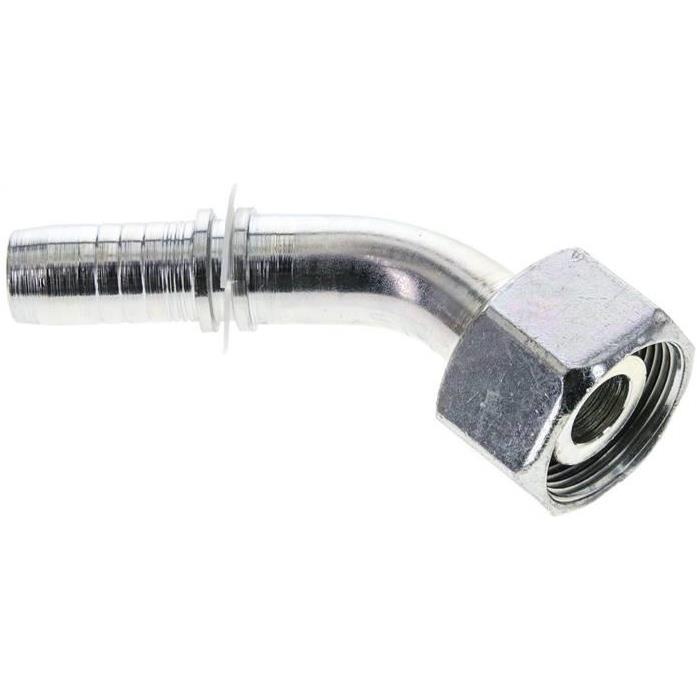

1.085-12A Pressanschluss DKO-S (45°), M 36 x 2 (25 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 36 x 2 (25 S)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht330 g / Stk.

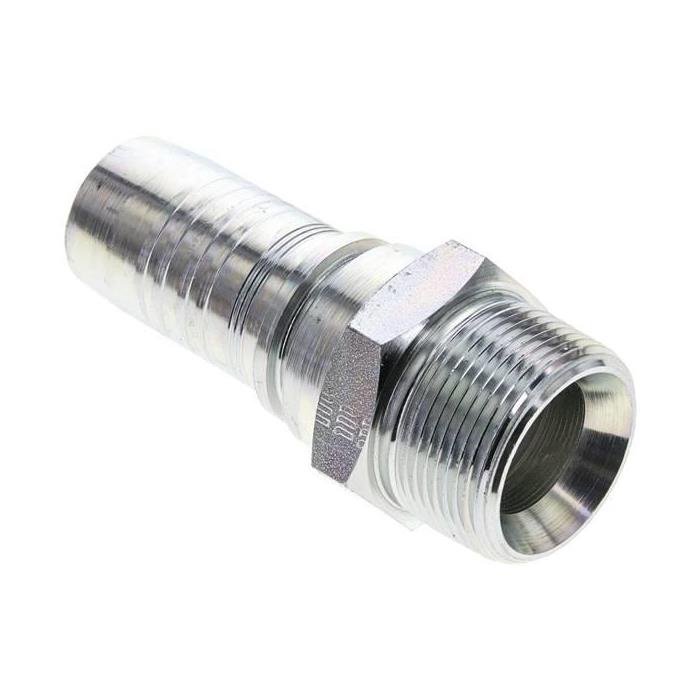

1.300-20A Pressanschluss AGN (gerade), NPTF 1-1/4"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1-1/4"DN (mm)31BeschreibungNPTF-Außengewinde, konisch dichtendGewicht450 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeVorteile:•hohe Flexibilität, •äußerst geringer BiegeradiusWeitere Eigenschaften:DN (mm)38Schlauch Ø innen (mm)38,1Schlauch Ø außen (mm)50,7Betriebsdruck (bar)100Berstdruck (bar)400min. Biegeradius (mm)300Size Kenngröße24Gewicht2,3 kg / Stk.

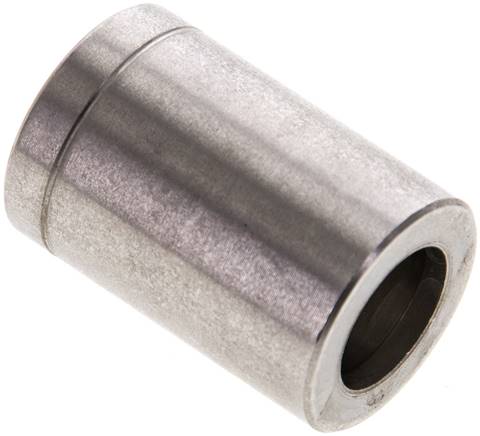

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffEdelstahlBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße20,5 x 31 (Da x L)DN (mm)8BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht34 g / Stk.

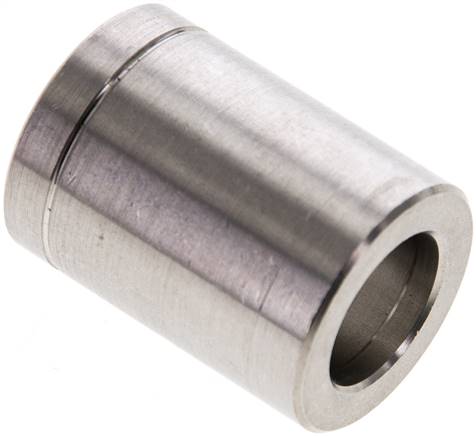

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffEdelstahlBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße23,7 x 32 (Da x L)DN (mm)10BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht45 g / Stk.

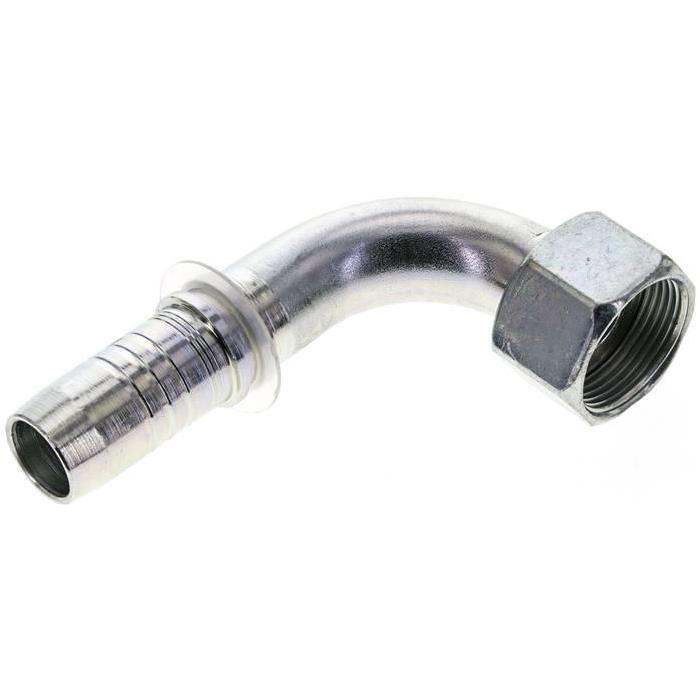

1.355-16A Pressanschluss ORFS (90°), UN 1-7/16"-12Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUN 1-7/16-12DN (mm)25BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht400 g / Stk.

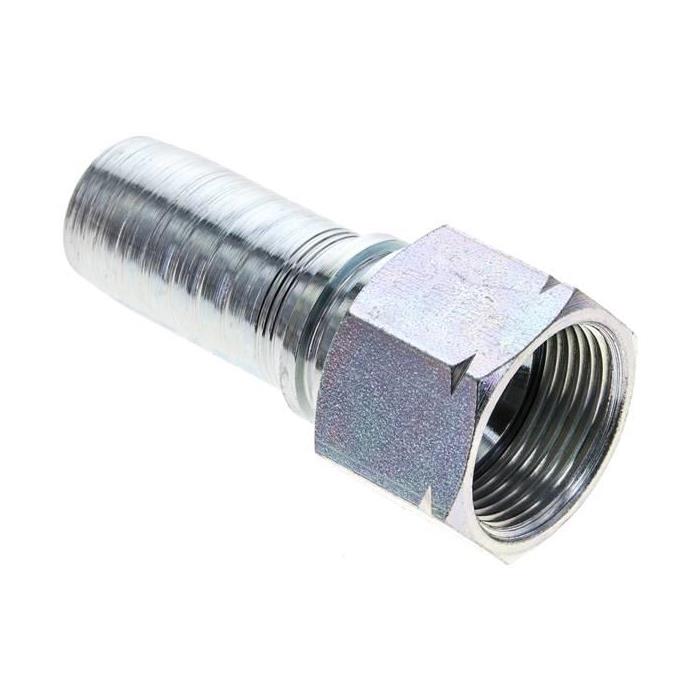

1.313-16A Pressanschluss DKJ (gerade), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-5/16-12DN (mm)25BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht230 g / Stk.
1.313-5ES ES-Pressanschluss DKJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 1/2-20NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht29 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungblaue Oberdecke für erhöhte Temperaturen (-55°C bis max. +13DN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)29,0Betriebsdruck (bar)215Berstdruck (bar)900min. Biegeradius (mm)240Size Kenngröße12Gewicht1 kg / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße38,1 (3/4)DN (mm)19BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht330 g / Stk.

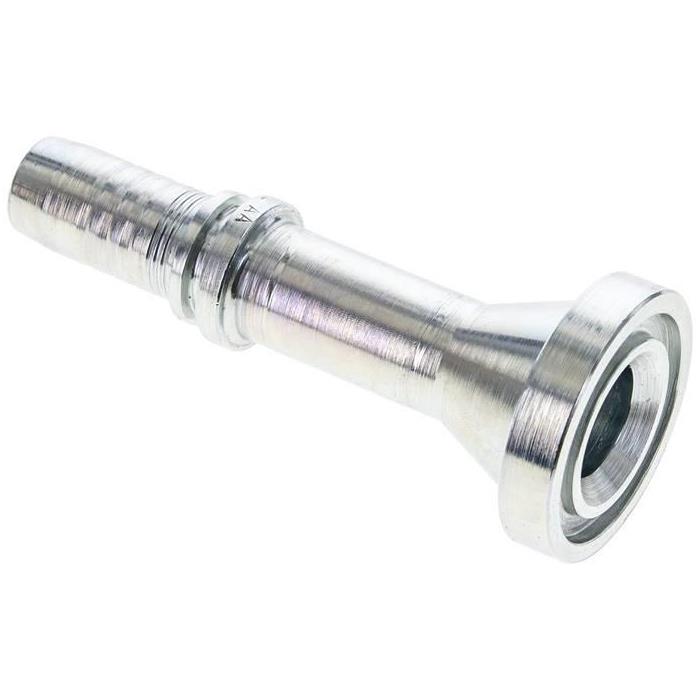

1.421-16-12A Pressanschluss SFS (gerade), 47,6 (1")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht290 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)12Schlauch Ø innen (mm)12,7Schlauch Ø außen (mm)21,8Betriebsdruck (bar)350Berstdruck (bar)1400min. Biegeradius (mm)89Size Kenngröße8Gewicht600 g / Stk.
1.170-8ES ES-Pressanschluss CEL (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 22 x 1,5 (15 L)NW (mm)12BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht65 g / Stk.
1.300-8-6ES ES-Pressanschluss AGN (gerade), NPTF 1/2"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1/2"NW (mm)10BeschreibungNPTF-Außengewinde, konisch dichtendGewicht75 g / Stk.
1.343-12A Pressanschluss DKJ (45°), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-1/16-12DN (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht250 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungblaue Oberdecke für erhöhte Temperaturen (-55°C bis max. +13DN (mm)10Schlauch Ø innen (mm)9,5Schlauch Ø außen (mm)19,0Betriebsdruck (bar)330Berstdruck (bar)1400min. Biegeradius (mm)127Size Kenngröße6Gewicht500 g / Stk.

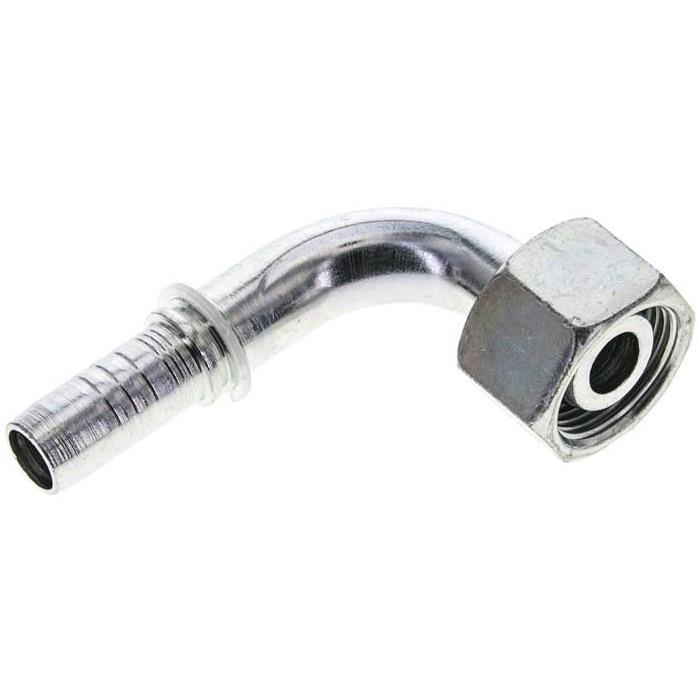

1.089-10A Pressanschluss DKO-S (90°), M 30 x 2 (20 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 30 x 2 (20 S)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht240 g / Stk.

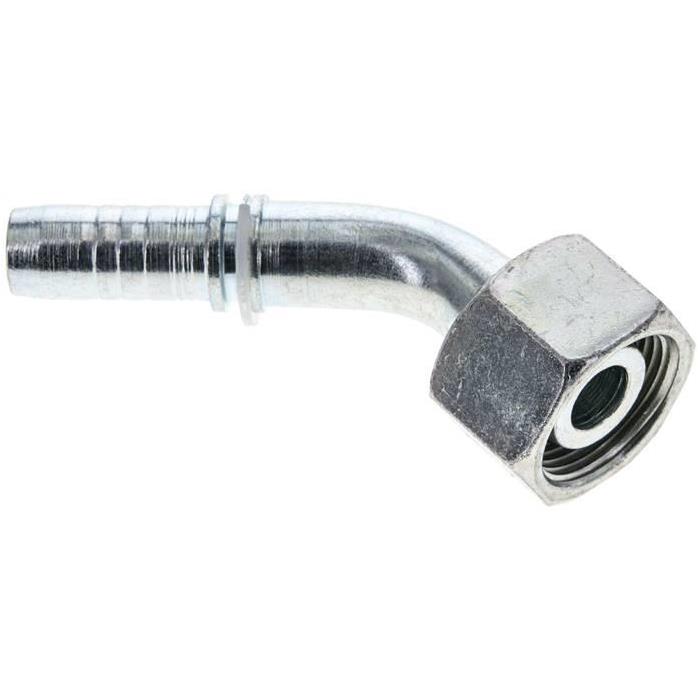

1.085-10A Pressanschluss DKO-S (45°), M 30 x 2 (20 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 30 x 2 (20 S)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht220 g / Stk.
1.353-16-12A Pressanschluss DKJ (90°), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-5/16-12DN (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht340 g / Stk.

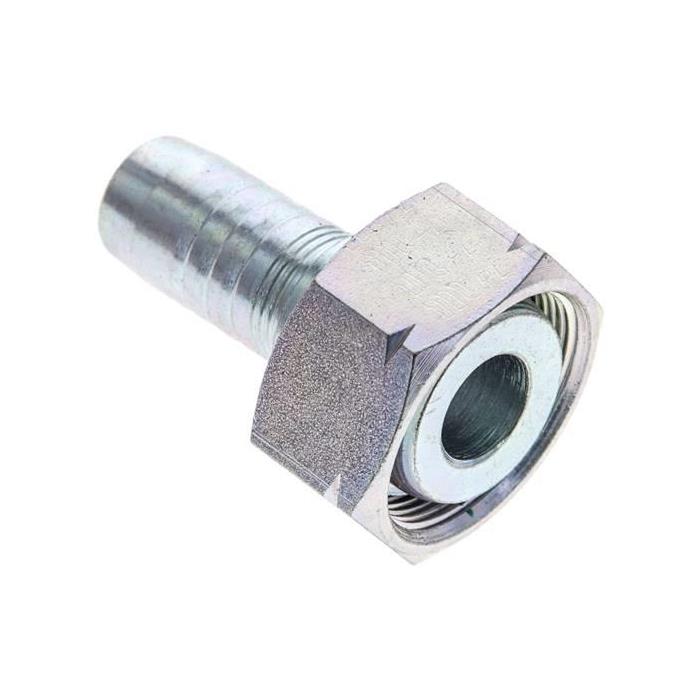

1.141-12A Pressanschluss DKF (gerade), M 36 x 1,5 (26,75)Weitere Eigenschaften:BauformDKF (gerade)AnschlussgrößeM 36 x 1,5 (26,75)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter passend auf 24°-Stutzen franz. Gewicht210 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht750 g / Stk.

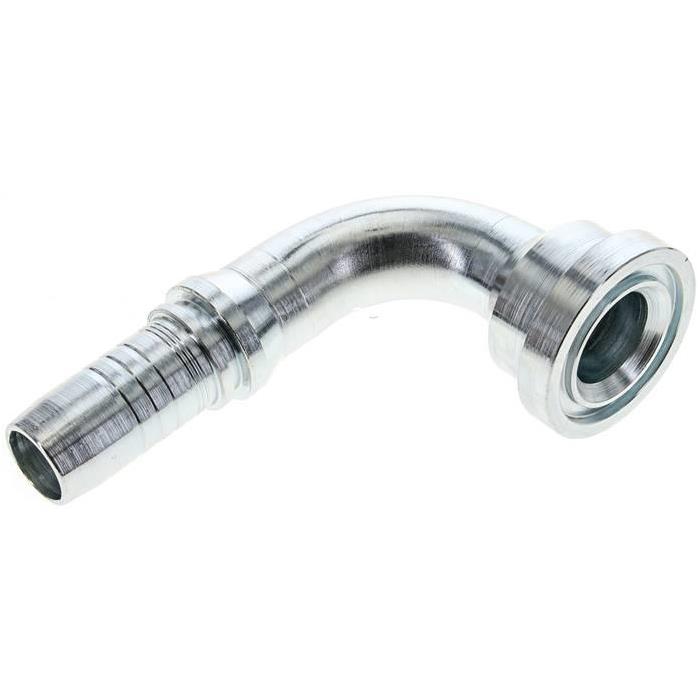

1.471-20-16A Pressanschluss SFS (90°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht600 g / Stk.
