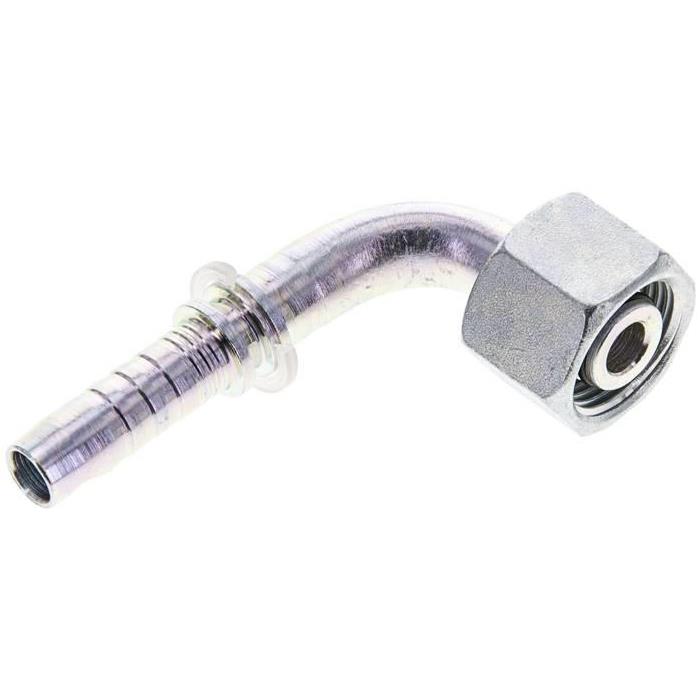

1.089-5-6A Pressanschluss DKO-S (90°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht80 g / Stk.

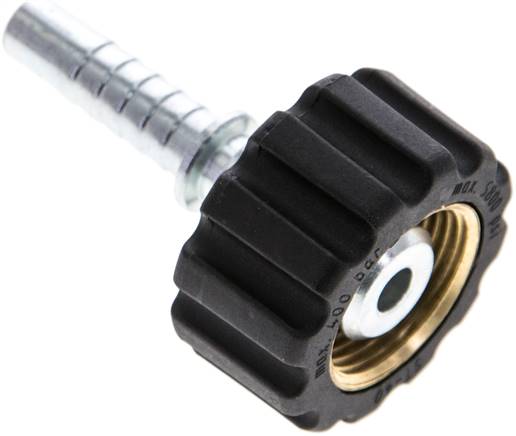

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformDKWAnschlussgrößeM 22 x 1,5DN (mm)8BeschreibungÜberwurfmutter (Kärcher) mit GummikappeGewicht70 g / Stk.

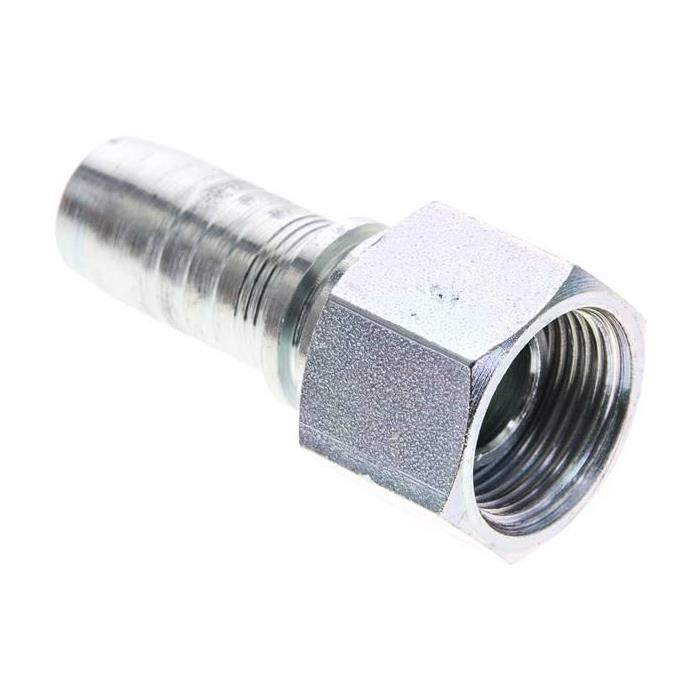

1.203-12A Pressanschluss DKR (gerade), G 3/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 3/4"DN (mm)19BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht150 g / Stk.

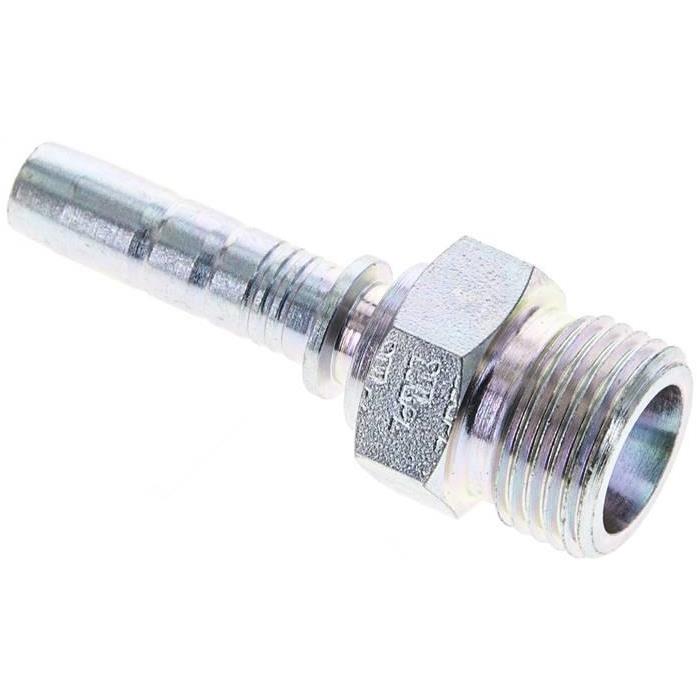

1.180-4-5A Pressanschluss CES (gerade), M 18 x 1,5 (10 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 18 x 1,5 (10 S)DN (mm)8BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht41 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (90°)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht430 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (45°)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht390 g / Stk.

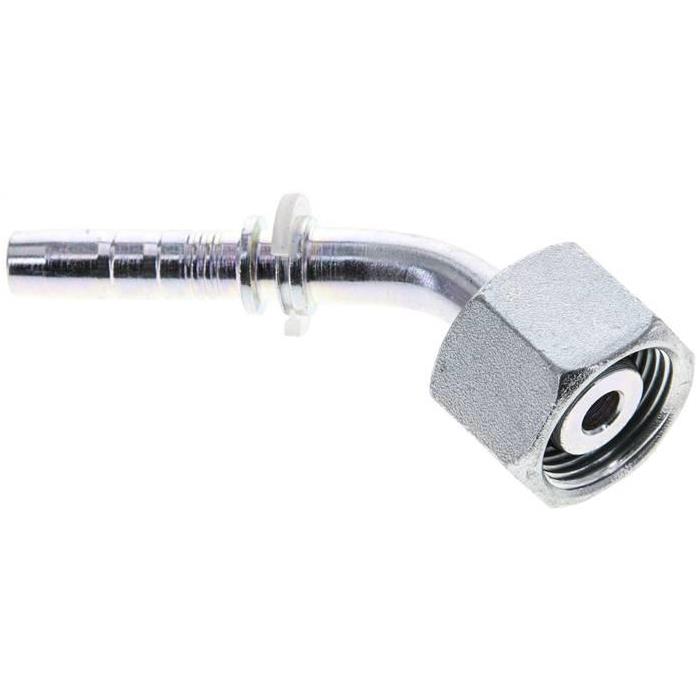

1.085-5A Pressanschluss DKO-S (45°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht65 g / Stk.

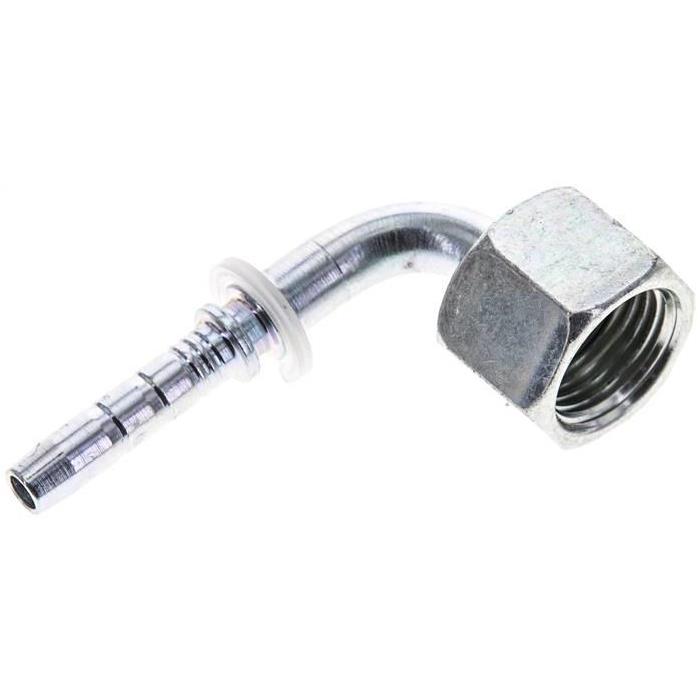

1.355-6-4A Pressanschluss ORFS (90°), UN 11/16"-16Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUN 11/16-16DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht50 g / Stk.

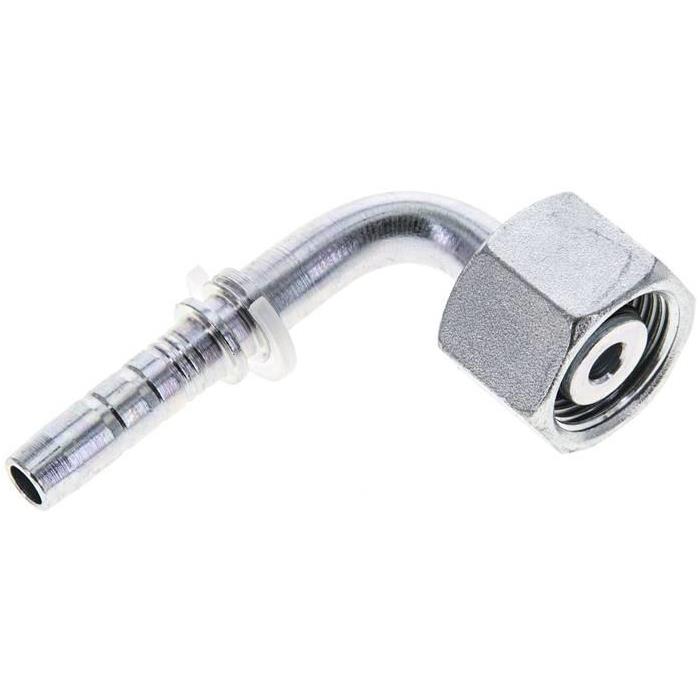

1.089-5A Pressanschluss DKO-S (90°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht70 g / Stk.

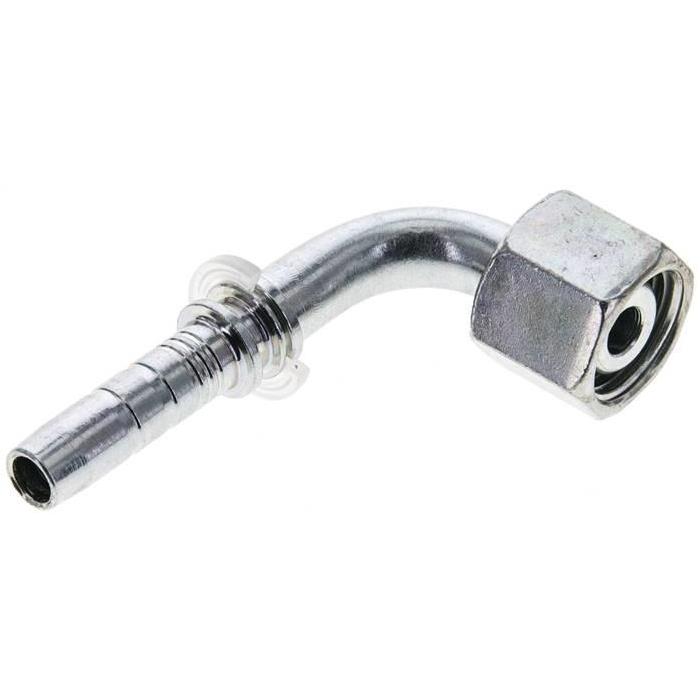

1.049-5A Pressanschluss DKL (90°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (90°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht46 g / Stk.

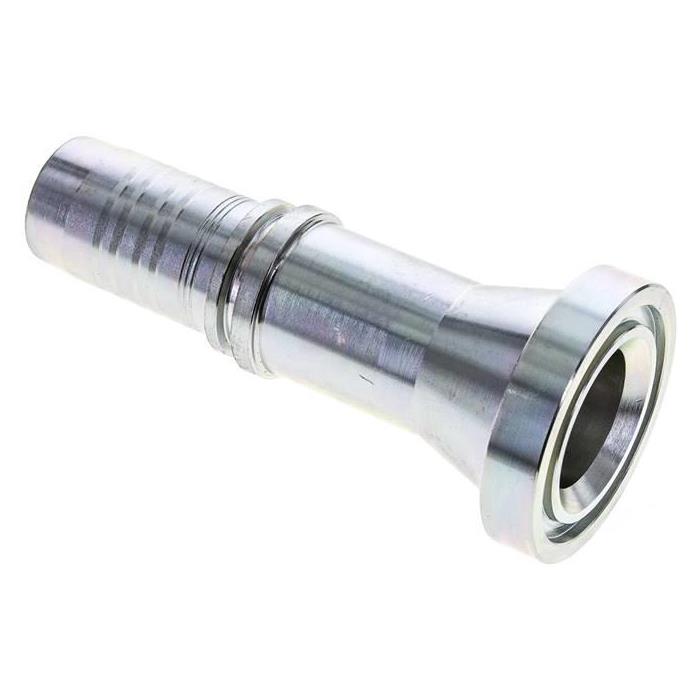

1.421-24-20A Pressanschluss SFS (gerade), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße63,5 (1-1/2)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht700 g / Stk.
1.300-6A Pressanschluss AGN (gerade), NPTF 3/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/8"DN (mm)10BeschreibungNPTF-Außengewinde, konisch dichtendGewicht43 g / Stk.

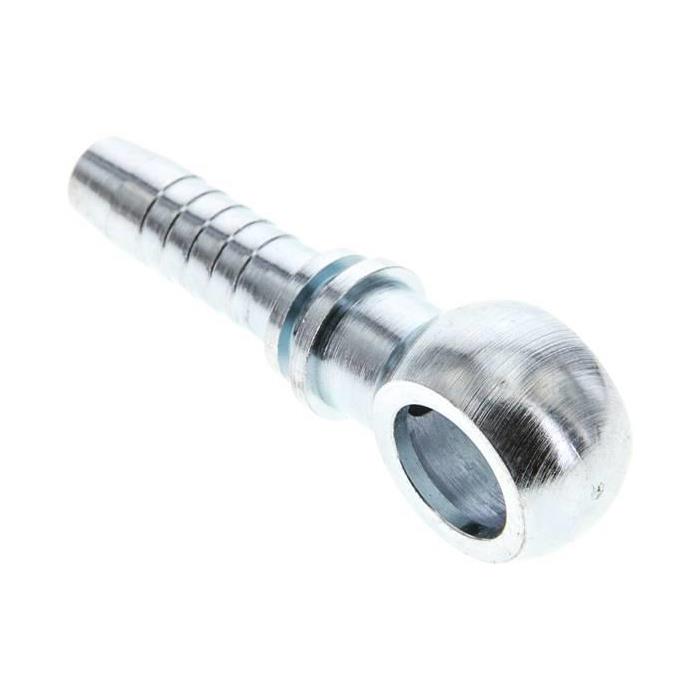

1.090-14-6A Pressanschluss RN (gerade), Ø 14Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 14DN (mm)10BeschreibungRingstutzen für Hohlschrauben, metrischGewicht35 g / Stk.

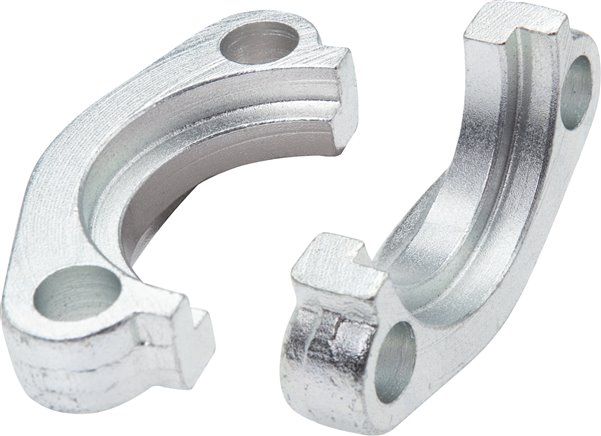

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild1-1/4-SAE (3000 PSI)für Flansch Ø (mm)50,8D (mm)79C (mm)58,7L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)200passende Schrauben 8.8912-M10X30Betriebsdruck* Schrauben 10.9 (bar)250passende Schrauben 10.9912-M10X30 12.9Gewicht330 g / Stk.

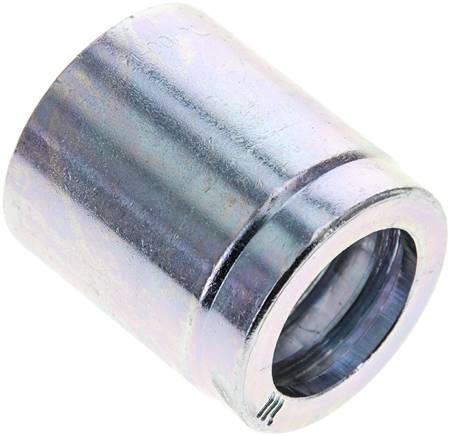

111-12A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 37 x 42 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße37 x 42 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht80 g / Stk.

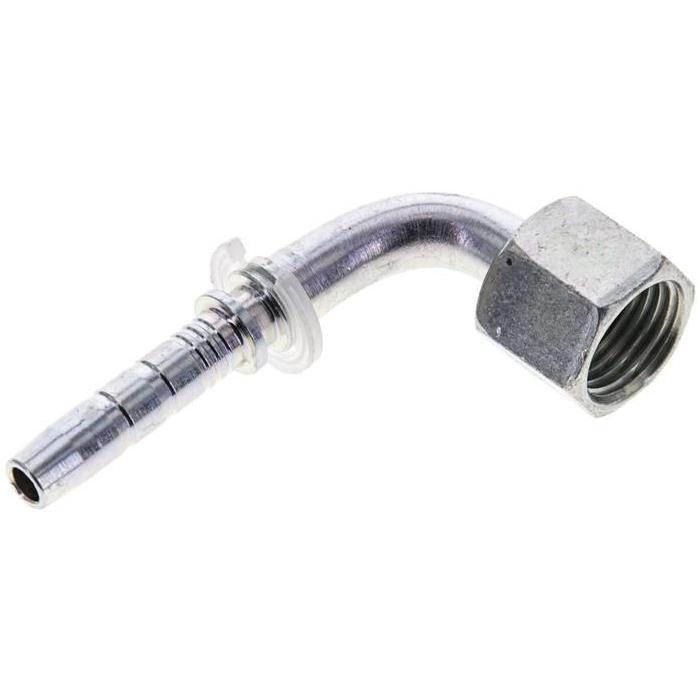

1.355-4A Pressanschluss ORFS (90°), UNF 9/16"-18Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht33 g / Stk.

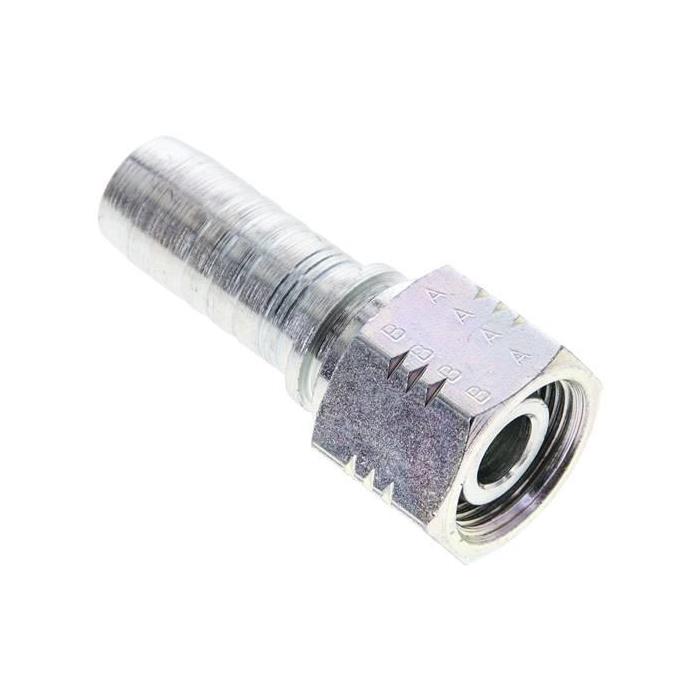

1.051-8-10A Pressanschluss DKO-L (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht105 g / Stk.

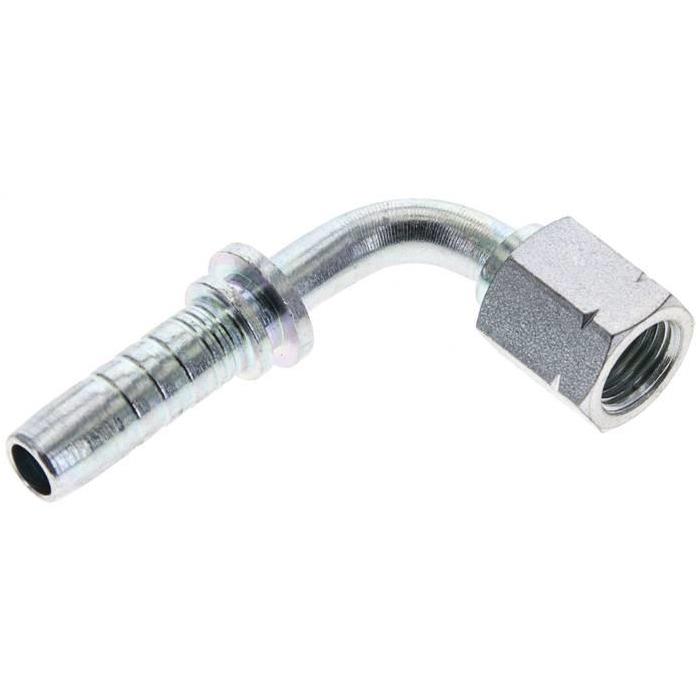

1.353-5-6A Pressanschluss DKJ (90°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 1/2-20DN (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht46 g / Stk.

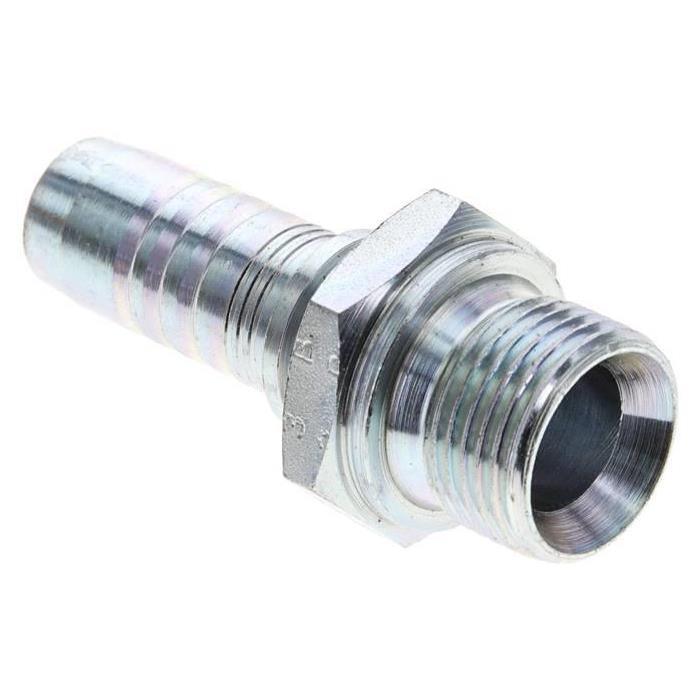

1.260-10A Pressanschluss AGR (gerade), G 5/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 5/8"DN (mm)16BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht100 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)8Schlauch Ø innen (mm)7,9Schlauch Ø außen (mm)14,1Betriebsdruck (bar)30Berstdruck (bar)120min. Biegeradius (mm)65Size Kenngröße5Gewicht160 g / Stk.

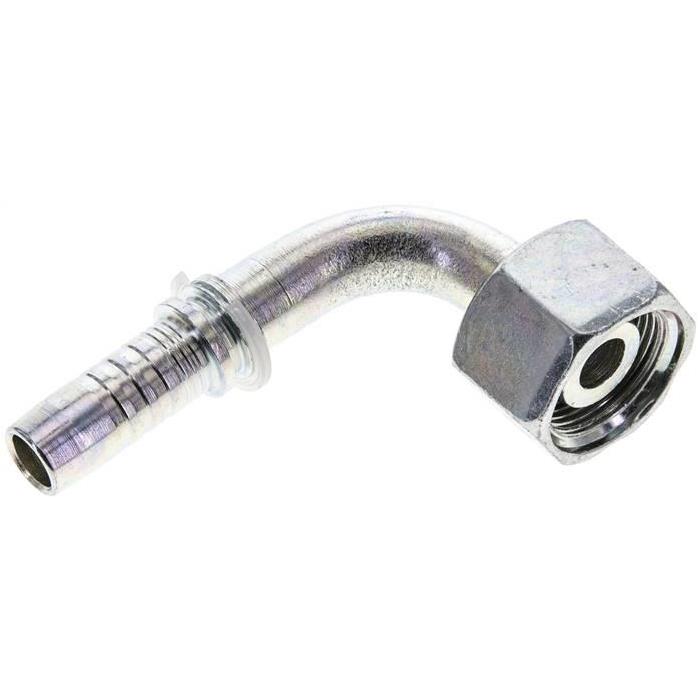

1.089-8A Pressanschluss DKO-S (90°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht140 g / Stk.

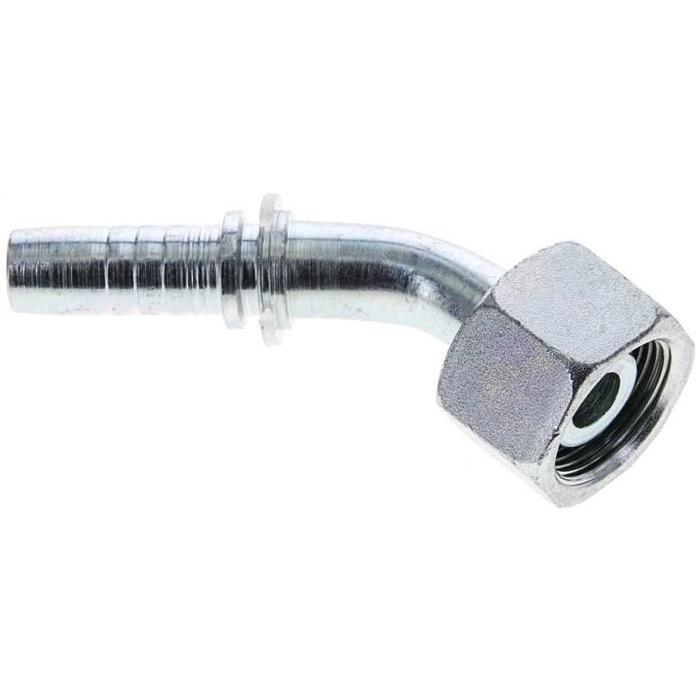

1.085-8A Pressanschluss DKO-S (45°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht130 g / Stk.

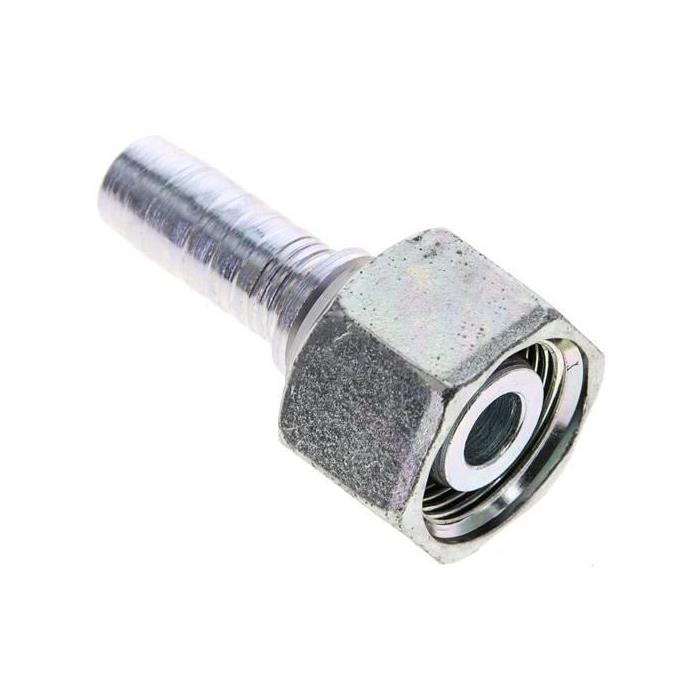

1.081-8A Pressanschluss DKO-S (gerade), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht110 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:DN (mm)8Schlauch Ø innen (mm)7,9Schlauch Ø außen (mm)14,6Betriebsdruck (bar)215Berstdruck (bar)950min. Biegeradius (mm)114Size Kenngröße5Gewicht420 g / Stk.
