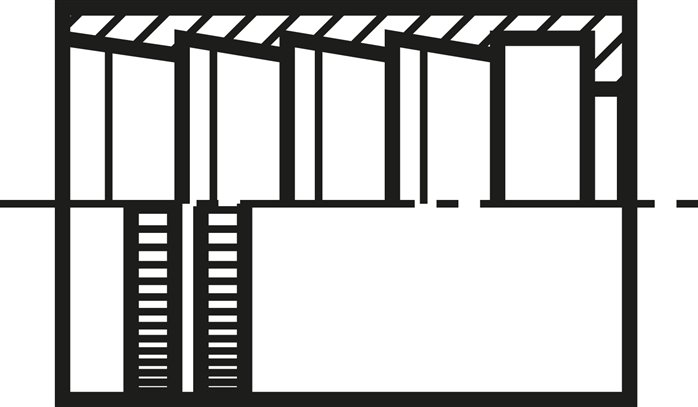

121-20ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 59,0 x 66,5 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße59,0 x 66,5 (Da x L)NW (mm)31BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht320 g / Stk.

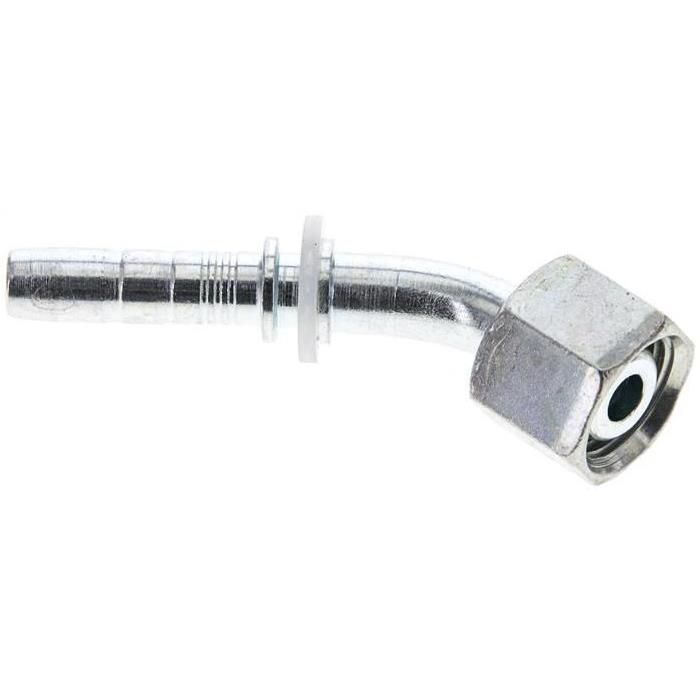

1.045-5A Pressanschluss DKL (45°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht43 g / Stk.
1.451-12-10ES ES-Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)NW (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

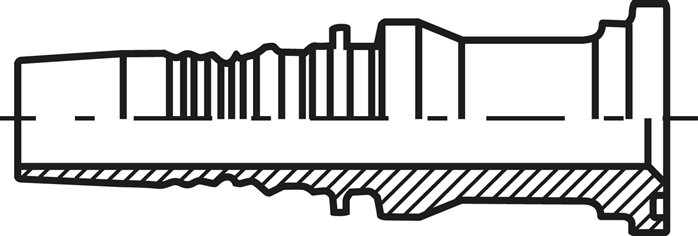

5.450-16ES ES-4SH-Pressanschluss SFL (45°), 44,5 (1")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße44,5 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
1.450-12-10ES ES-Pressanschluss SFL (45°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße38,1 (3/4)NW (mm)16BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
121-32ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 80 x 75 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße80 x 75 (Da x L)NW (mm)51BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht600 g / Stk.
1.470-12ES ES-Pressanschluss SFL (90°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße38,1 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSIGewicht380 g / Stk.

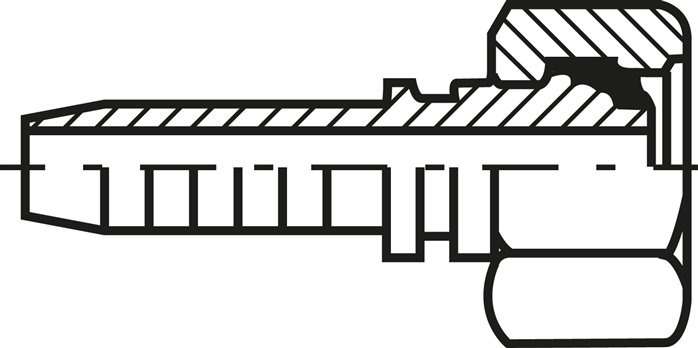

1.055-16-12A Pressanschluss DKO-L (45°), M 36 x 2 (28 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 36 x 2 (28 L)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht280 g / Stk.

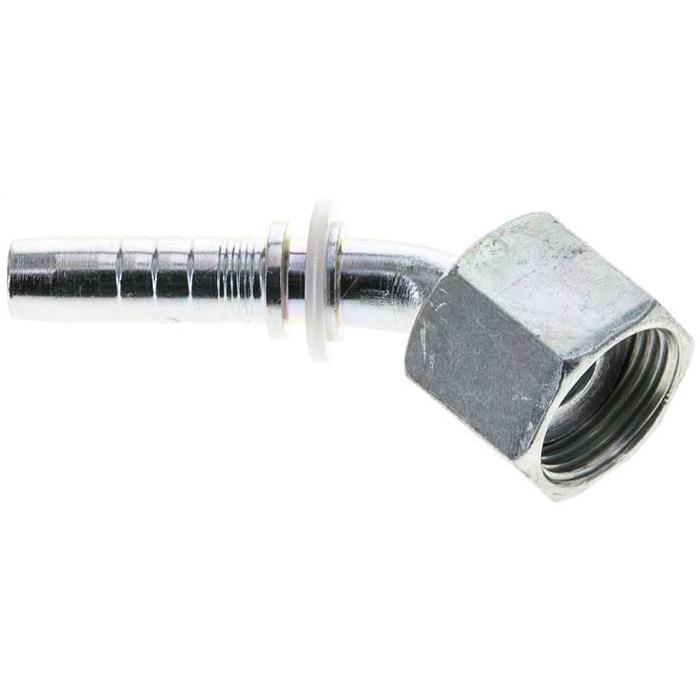

1.345-8-6A Pressanschluss ORFS (45°), UN 13/16"-16Weitere Eigenschaften:BauformORFS (45°)AnschlussgrößeUN 13/16-16DN (mm)10BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht65 g / Stk.
1.343-6-5ES ES-Pressanschluss DKJ (45°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 9/16-18NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

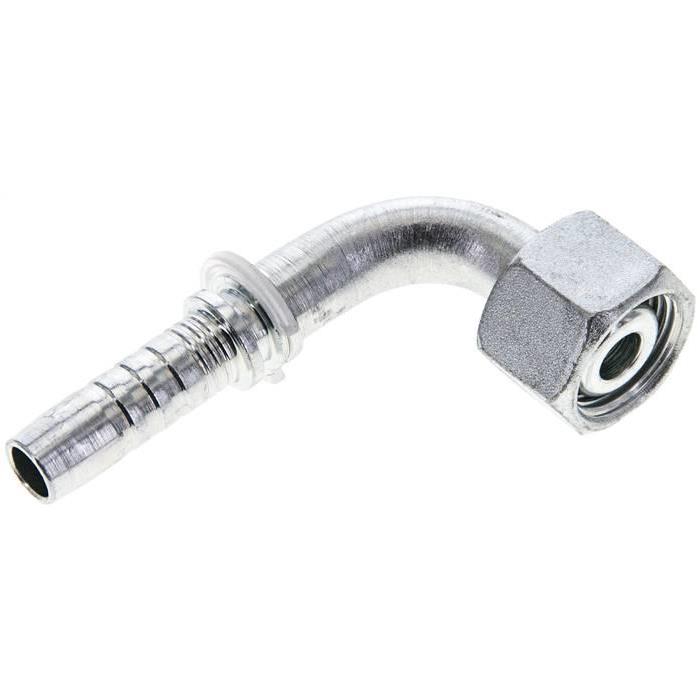

1.049-6A Pressanschluss DKL (90°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKL (90°)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)10BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht65 g / Stk.

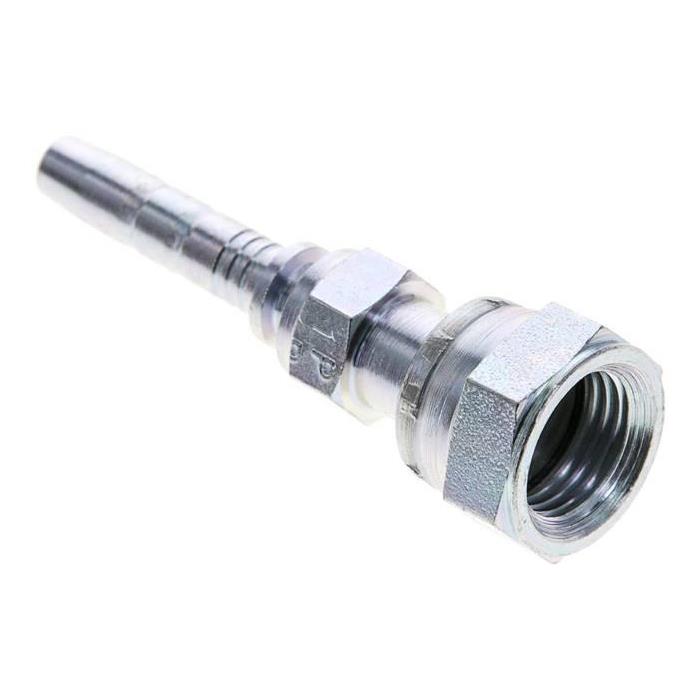

1.315-4A Pressanschluss ORFS (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht38 g / Stk.

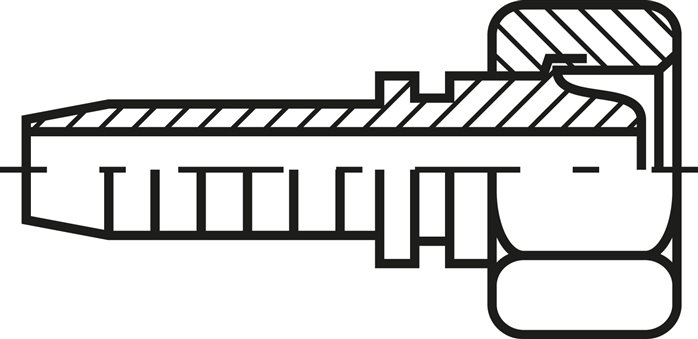

1.045-10-12A Pressanschluss DKL (45°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)19BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-Stutz

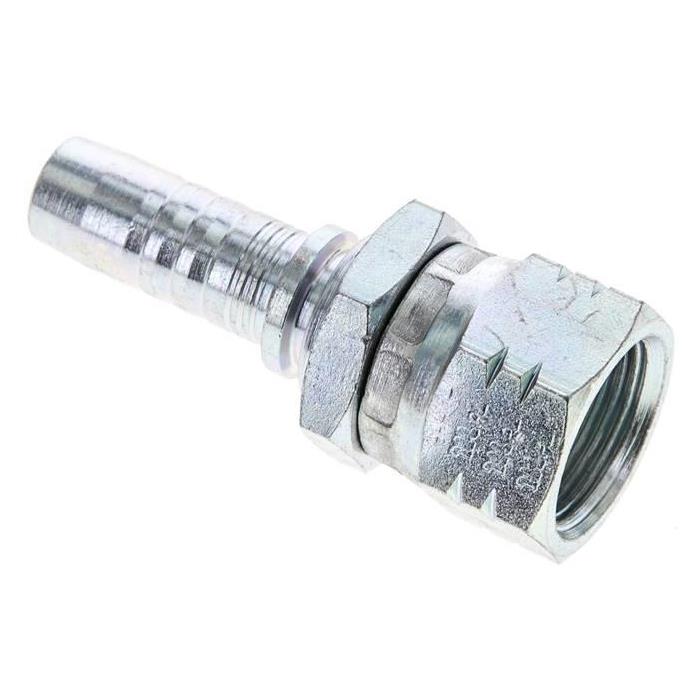

1.097-8A Pressanschluss DKJAP (gerade), M 22 x 1,5Weitere Eigenschaften:BauformDKJAP (gerade)AnschlussgrößeM 22 x 1,5DN (mm)12BeschreibungDichtkopf mit Innenkegel und Überwurfmutter für japanische IGewicht110 g / Stk.

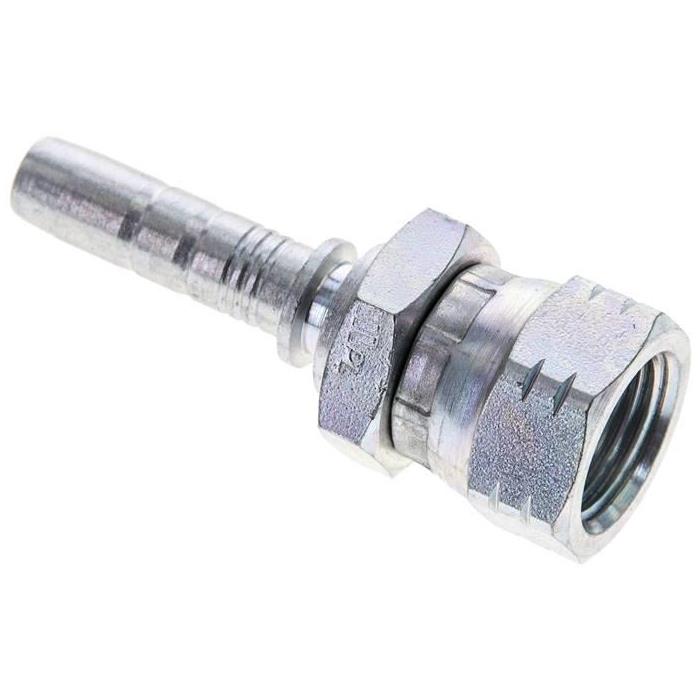

1.097-5A Pressanschluss DKJAP (gerade), M 16 x 1,5Weitere Eigenschaften:BauformDKJAP (gerade)AnschlussgrößeM 16 x 1,5DN (mm)8BeschreibungDichtkopf mit Innenkegel und Überwurfmutter für japanische IGewicht55 g / Stk.

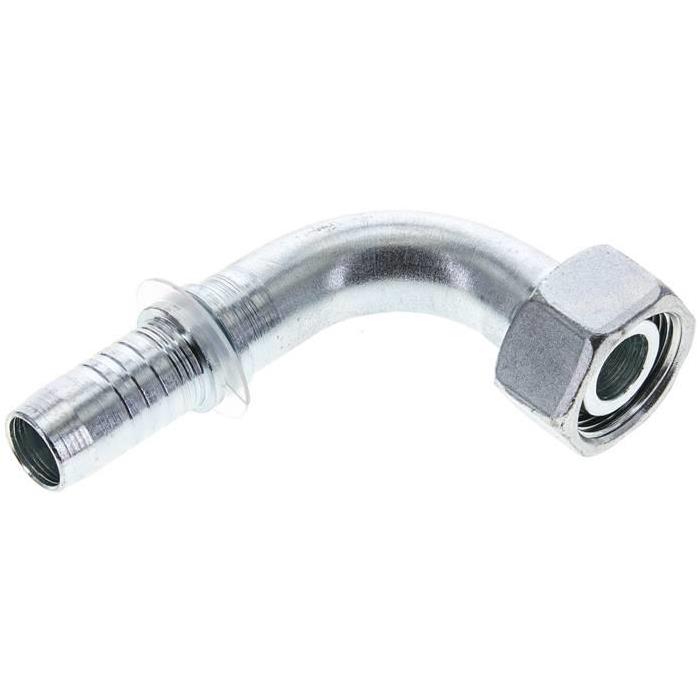

1.059-12A Pressanschluss DKO-L (90°), M 30 x 2 (22 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 30 x 2 (22 L)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht280 g / Stk.
1.353-16ES ES-Pressanschluss DKJ (90°), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-5/16-12NW (mm)25BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
1.451-24ES ES-Pressanschluss SFS (45°), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße63,5 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

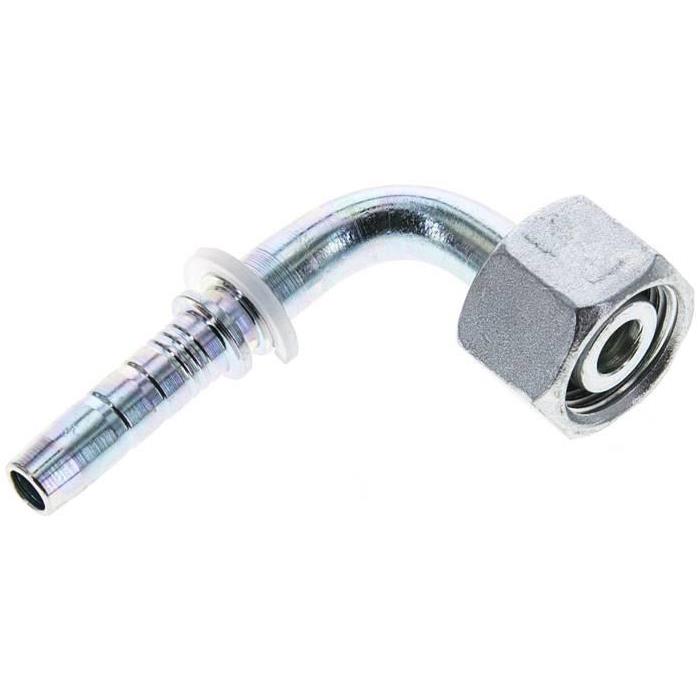

1.059-6-5A Pressanschluss DKO-L (90°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht60 g / Stk.
5.085-20ES ES-4SH-Pressanschluss DKO (45°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO (45°)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-Stutzen
5.243-20ES ES-4SH-Pressanschluss DKR (90°), G 1-1/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter

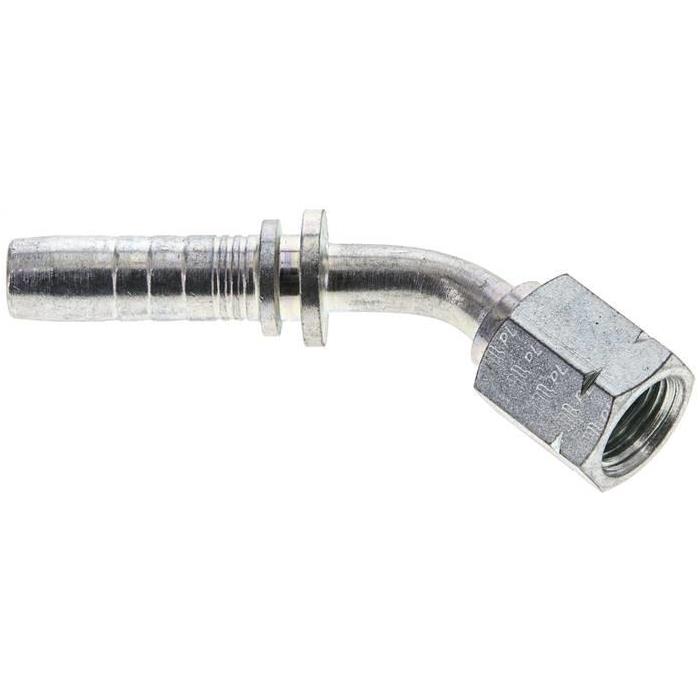

1.343-5-6A Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20DN (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht44 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 36 x 2 (25 S)DN (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.
1.343-5-4ES ES-Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
