ES-4SH-Pressanschluss DKJ (45°), UN 1-5/8"-12, DN 31
5.343-20ES ES-4SH-Pressanschluss DKJ (45°), UN 1-5/8"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-5/8-12NW (mm)31BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
ES-4SH-Pressanschluss DKJ (90°), UN 1-5/16"-12, DN19
5.353-16-12ES ES-4SH-Pressanschluss DKJ (90°), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-5/16-12NW (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
ES-Pressanschluss DKJ (90°), UNF 9/16"-18, DN6
1.353-6-4ES ES-Pressanschluss DKJ (90°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 9/16-18NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
ES-Pressanschluss DKR (90°), G 1-1/4", DN 31
1.243-20ES ES-Pressanschluss DKR (90°), G 1-1/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf mit Überwurfmutter
ES-Pressanschluss SFL (45°), 71,4 (2"), DN51
1.450-32ES ES-Pressanschluss SFL (45°), 71,4 (2")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße71,4 (2)NW (mm)51BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

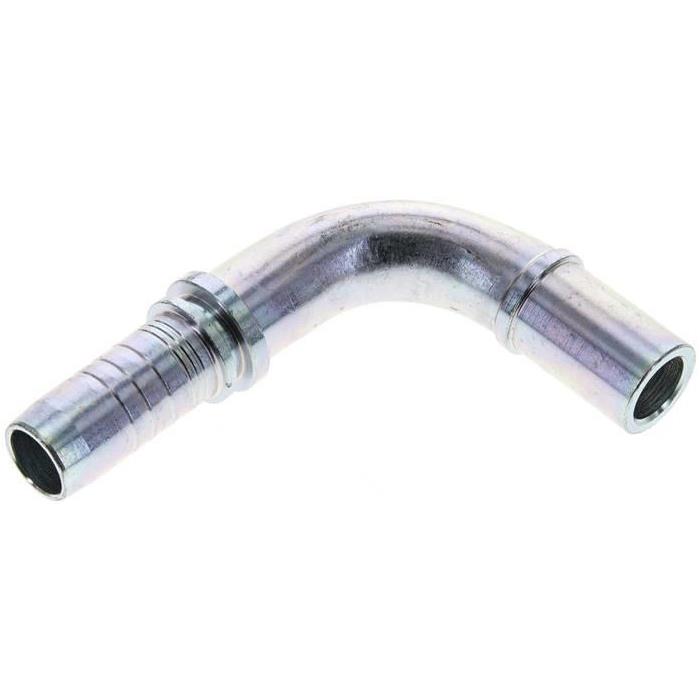

Pressanschluss RSL (90°), 22 L
1.109-12A Pressanschluss RSL (90°), 22 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße22 LDN (mm)19BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht170 g / Stk.
Pressanschluss AGN (gerade), NPTF 1/2", DN 19
1.300-8-12A Pressanschluss AGN (gerade), NPTF 1/2"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1/2"DN (mm)19BeschreibungNPTF-Außengewinde, konisch dichtendGewicht105 g / Stk.
ES-Pressanschluss Hülse 1 TF, 17 x 33 (Da x L), DN8
910-05ES ES-Pressanschluss Hülse 1 TF, 17 x 33 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße17 x 33 (Da x L)NW (mm)8BeschreibungPressfassung für Schlauch 1 TF mit EdelstahlumflechtungGewicht20 g / Stk.
ES-4SH-Pressanschluss DKJ (45°), UN 1-7/8"-12, DN38
5.343-24ES ES-4SH-Pressanschluss DKJ (45°), UN 1-7/8"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-7/8-12NW (mm)38BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
ES-4SH-Pressanschluss DKJ (gerade), UN 1-5/8"-12, DN 31
5.313-20ES ES-4SH-Pressanschluss DKJ (gerade), UN 1-5/8"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-5/8-12NW (mm)31BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
ES-4SH-Pressanschluss DKJ (45°), UN 1-5/16"-12, DN19
5.343-16-12ES ES-4SH-Pressanschluss DKJ (45°), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-5/16-12NW (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
SAE-Flanschhälften 3"-SAE (3000 PSI) (101,6mm), Edelstahl
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild3-SAE (3000 PSI)für Flansch Ø (mm)101,6D (mm)135C (mm)106,4L (mm)17,00Betriebsdruck* Schrauben 8.8 (bar)100passende Schrauben 8.8912-M16X50 ESBetriebsdruck* Schrauben 10.9 (bar)160passende Schrauben 10.9912-M16X50 12.9
ES-Pressanschluss SFS (gerade), 41,3 (3/4"), DN16
1.421-12-10ES ES-Pressanschluss SFS (gerade), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)NW (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Pressanschluss DKJAP (gerade), M 18 x 1,5
1.097-6A Pressanschluss DKJAP (gerade), M 18 x 1,5Weitere Eigenschaften:BauformDKJAP (gerade)AnschlussgrößeM 18 x 1,5DN (mm)10BeschreibungDichtkopf mit Innenkegel und Überwurfmutter für japanische IGewicht80 g / Stk.
4SH-Pressanschluss DKO-S (90°), M 42 x 2 (30 S)
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 42 x 2 (30 S)DN (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.
Pressanschluss RSL (gerade), 22 L
1.103-12A Pressanschluss RSL (gerade), 22 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße22 LDN (mm)19BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht95 g / Stk.
Pressanschluss DKR (45°), G 1/8"
1.233-2-4A Pressanschluss DKR (45°), G 1/8"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1/8"DN (mm)6BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht30 g / Stk.
Pressanschluss CEL (gerade), M 26 x 1,5 (18 L)
1.170-10A Pressanschluss CEL (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht85 g / Stk.
ES-Pressanschluss SFS (gerade), 41,3 (3/4"), DN19
1.421-12ES ES-Pressanschluss SFS (gerade), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Pressanschluss CES (gerade), M 20 x 1,5 (12 S), DN 8
1.180-5A Pressanschluss CES (gerade), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)8BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht60 g / Stk.
Pressanschluss RN (gerade), Ø 10
1.090-10-4A Pressanschluss RN (gerade), Ø 10Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 10DN (mm)6BeschreibungRingstutzen für Hohlschrauben, metrischGewicht18 g / Stk.

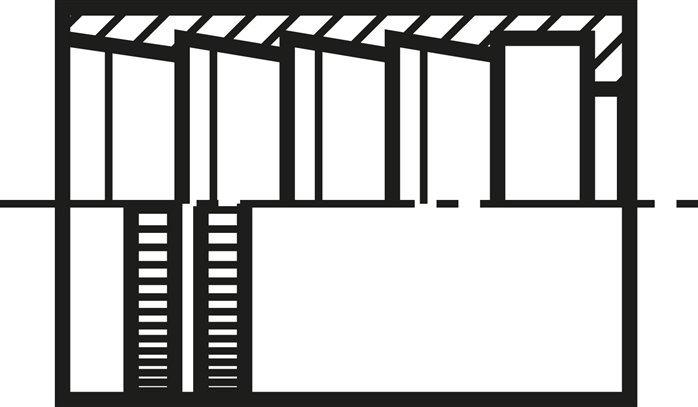

ES-Pressanschluss Hülse 2 SN (nicht geschält), 67 x 67 (Da x L), DN38
121-24ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 67 x 67 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße67 x 67 (Da x L)NW (mm)38BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)
ES-Pressanschluss SFS (gerade), 31,7 (1/2"), DN12
1.421-8ES ES-Pressanschluss SFS (gerade), 31,7 (1/2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße31,7 (1/2)NW (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
ES-4SH-Pressanschluss SFS (45°), 41,3 (3/4"), DN19
5.451-12ES ES-4SH-Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
