Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße79,4 (2)DN (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht2,9 kg / Stk.

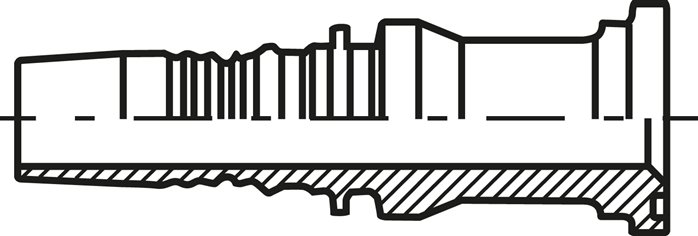

1.421-12ES ES-Pressanschluss SFS (gerade), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

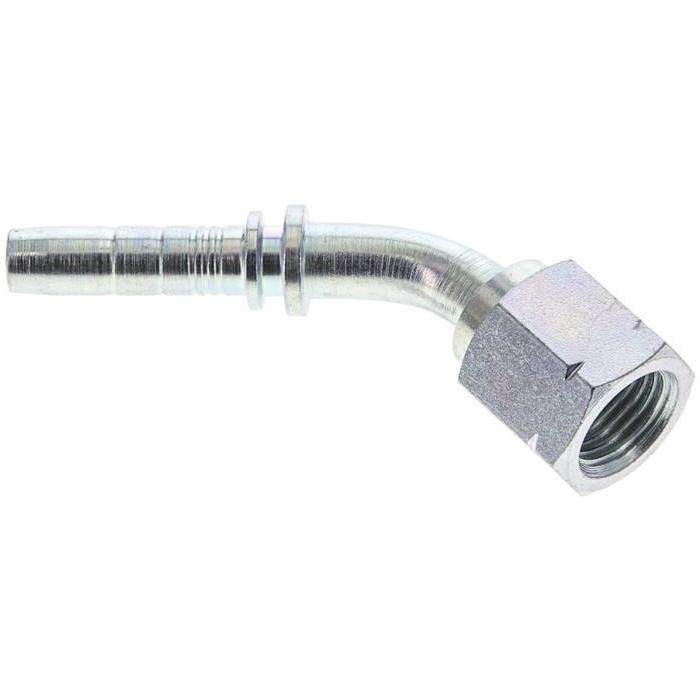

1.343-6-5A Pressanschluss DKJ (45°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 9/16-18DN (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht49 g / Stk.

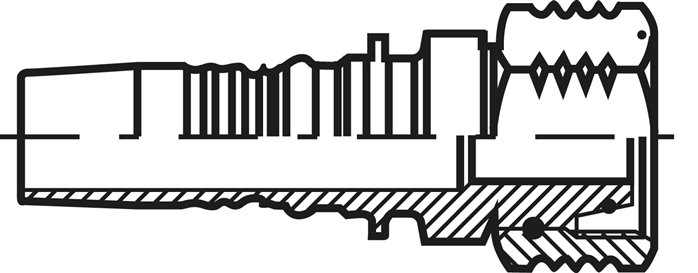

5.081-20ES ES-4SH-Pressanschluss DKO (gerade), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO (gerade)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-StutzenGewicht850 g / Stk.

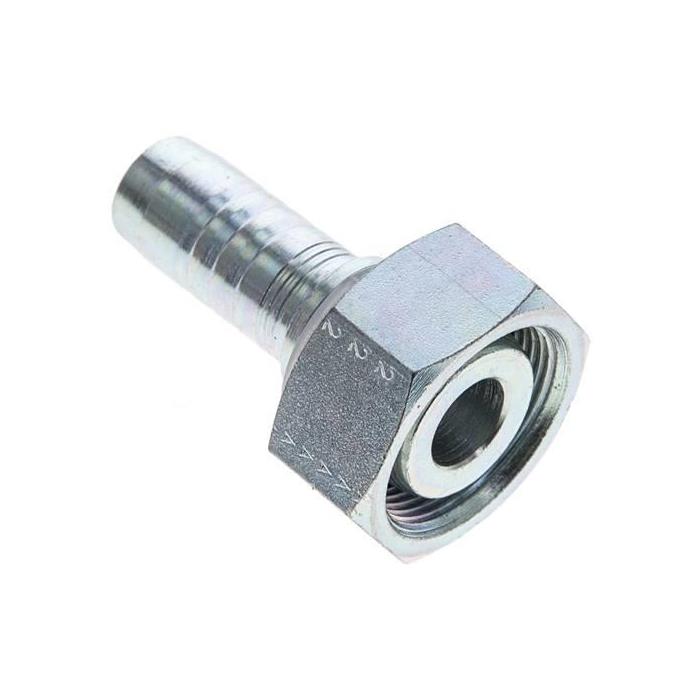

1.141-10A Pressanschluss DKF (gerade), M 30 x 1,5 (21,25)Weitere Eigenschaften:BauformDKF (gerade)AnschlussgrößeM 30 x 1,5 (21,25)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter passend auf 24°-Stutzen franz. Gewicht135 g / Stk.

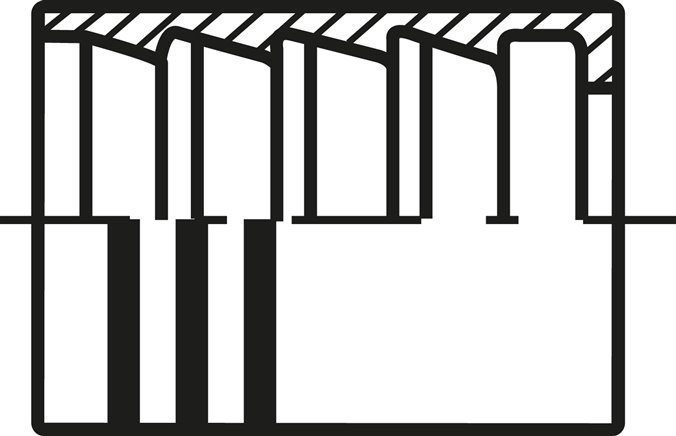

440-16ES ES-Pressanschluss Hülse 4 SP (außen geschält), 46 x 50 (Da x L)Weitere Eigenschaften:BauformHülse 4 SP (außen geschält)Anschlussgröße46 x 50 (Da x L)NW (mm)25BeschreibungPressfassung für Schlauch 4 SP (EN 853) (außen geschält)Gewicht200 g / Stk.
1.421-8ES ES-Pressanschluss SFS (gerade), 31,7 (1/2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße31,7 (1/2)NW (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
5.451-12ES ES-4SH-Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

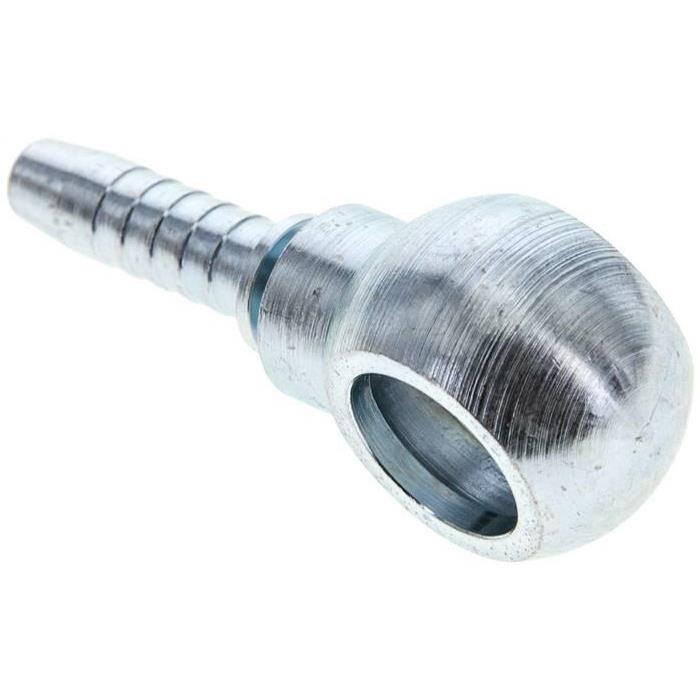

1.090-16-5A Pressanschluss RN (gerade), Ø 16Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 16DN (mm)8BeschreibungRingstutzen für Hohlschrauben, metrischGewicht45 g / Stk.
1.233-12-10ES ES-Pressanschluss DKR (45°), G 3/4"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 3/4"NW (mm)16BeschreibungBSP-Dichtkopf mit Überwurfmutter

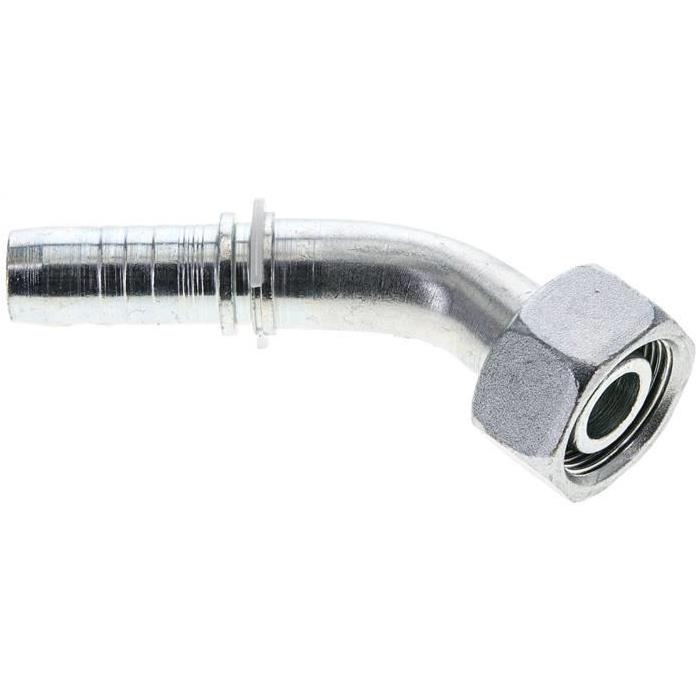

1.055-10A Pressanschluss DKO-L (45°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht165 g / Stk.
1.055-4ES ES-Pressanschluss DKO-L (45°), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 14 x 1,5 (8 L)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht34 g / Stk.
120-05ES ES-Pressanschluss Hülse 2 SN (geschält), 24,0 x 34,5 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße24,0 x 34,5 (Da x L)NW (mm)8BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht55 g / Stk.

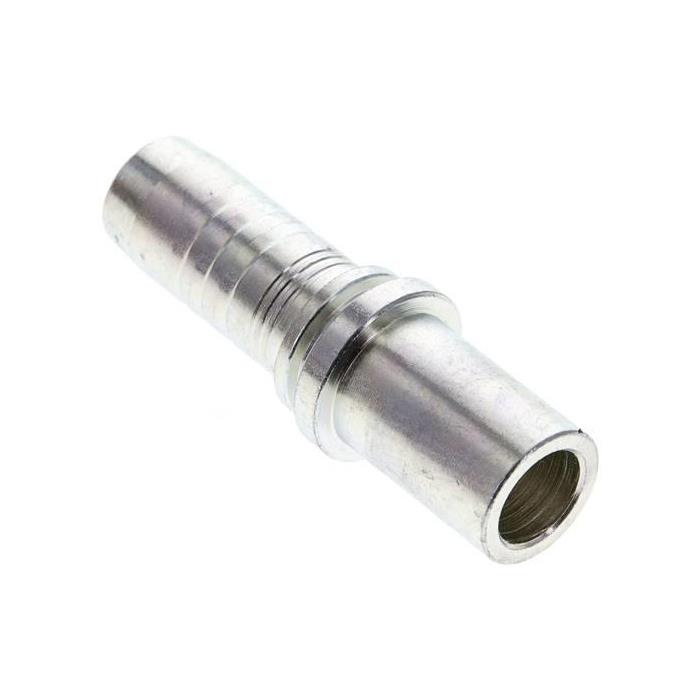

1.103-10A Pressanschluss RSL (gerade), 18 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße18 LDN (mm)16BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht60 g / Stk.

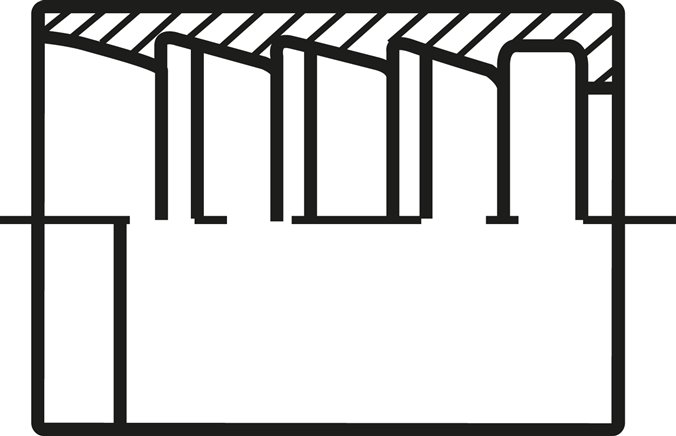

910-04ES ES-Pressanschluss Hülse 1 TF, 14 x 33 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße14 x 33 (Da x L)NW (mm)6BeschreibungPressfassung für Schlauch 1 TF mit EdelstahlumflechtungGewicht13 g / Stk.
5.203-20ES ES-4SH-Pressanschluss DKR (gerade), G 1-1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter
1.470-12-10ES ES-Pressanschluss SFL (90°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße38,1 (3/4)NW (mm)16BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

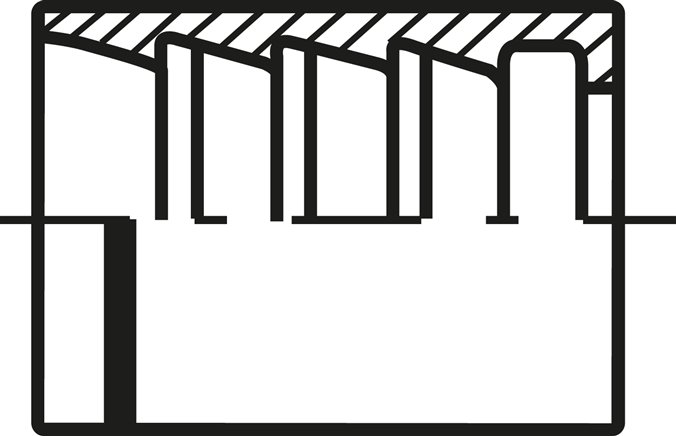

111-04ES ES-Pressanschluss Hülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschält), 20,0 x 34,5 (Da x LWeitere Eigenschaften:BauformHülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschältAnschlussgröße20,0 x 34,5 (Da x L)NW (mm)6BeschreibungPressfassung für Schlauch 1 SN (EN 853) (geschält + nicht geGewicht34 g / Stk.
5.470-24ES ES-4SH-Pressanschluss SFL (90°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße60,3 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
5.089-16ES ES-4SH-Pressanschluss DKO (90°), M 42 x 2 (30 S)Weitere Eigenschaften:BauformDKO (90°)AnschlussgrößeM 42 x 2 (30 S)NW (mm)25BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-StutzenGewicht750 g / Stk.
1.233-16-12ES ES-Pressanschluss DKR (45°), G 1"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1"NW (mm)19BeschreibungBSP-Dichtkopf mit Überwurfmutter

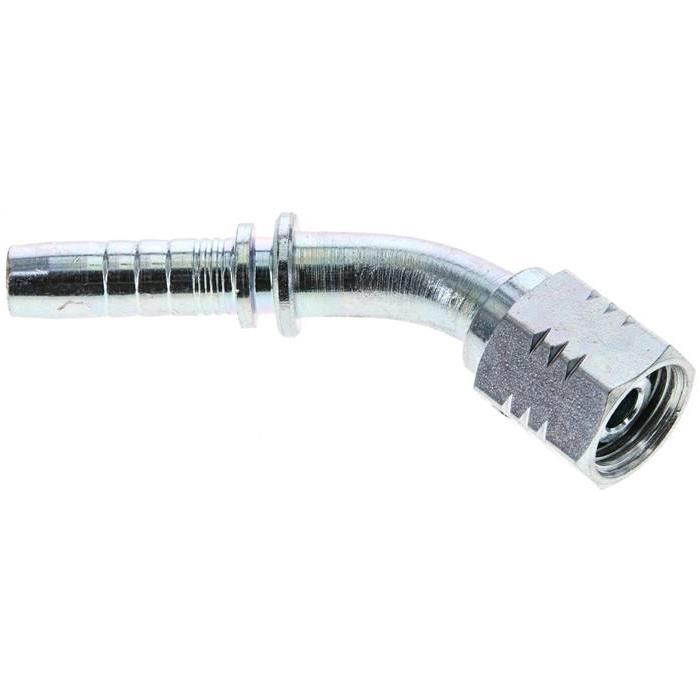

1.055-5-6A Pressanschluss DKO-L (45°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht65 g / Stk.

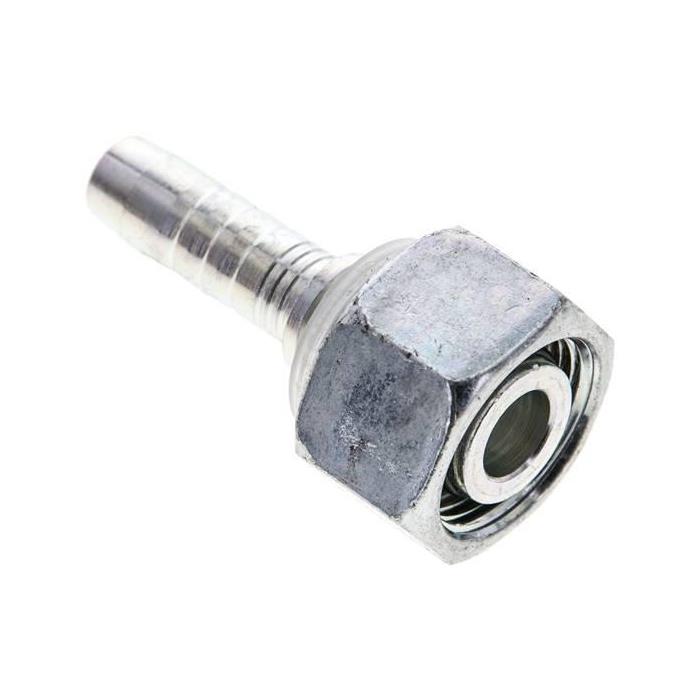

1.051-8-6A Pressanschluss DKO-L (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht80 g / Stk.
111-08ES ES-Pressanschluss Hülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschält), 28 x 37 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschältAnschlussgröße28 x 37 (Da x L)NW (mm)12BeschreibungPressfassung für Schlauch 1 SN (EN 853) (geschält + nicht geGewicht55 g / Stk.
