5.470-20ES ES-4SH-Pressanschluss SFL (90°), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße50,8 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

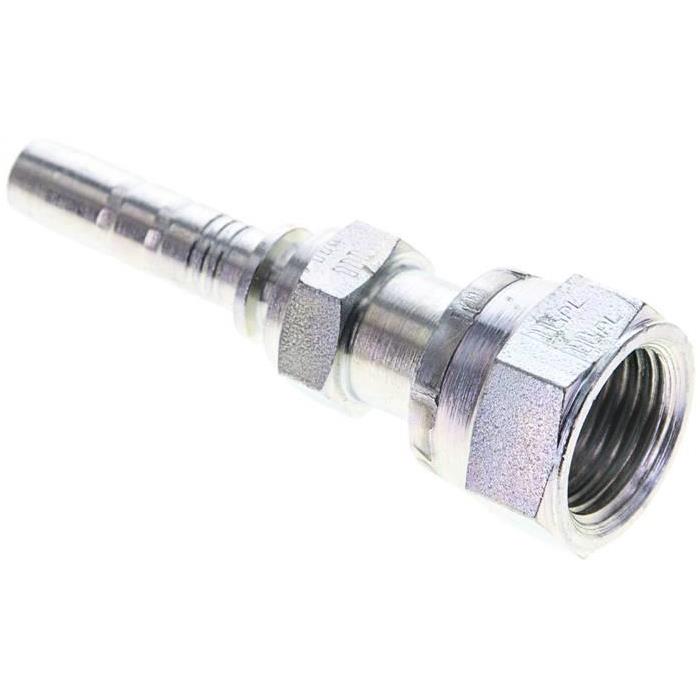

1.315-6-5A Pressanschluss ORFS (gerade), UN 11/16"-16Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUN 11/16-16DN (mm)8BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht55 g / Stk.

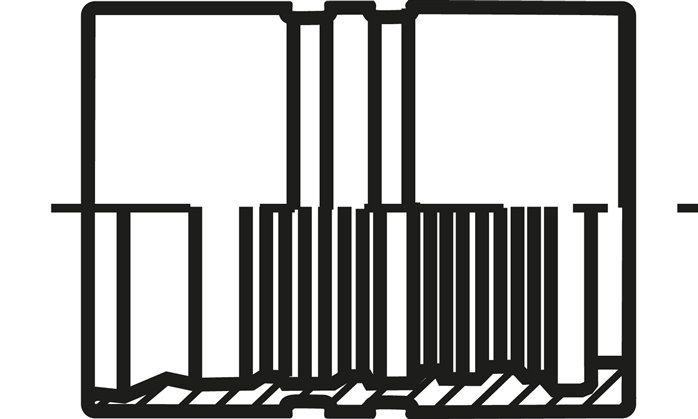

544-20ES ES-4SH-Pressanschluss Hülse 4 SH, 55 x 85 (Da x L)Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße55 x 85 (Da x L)NW (mm)31BeschreibungPressfassung für Schlauch 4 SH (EN 856) (Schlauch innen und Gewicht400 g / Stk.

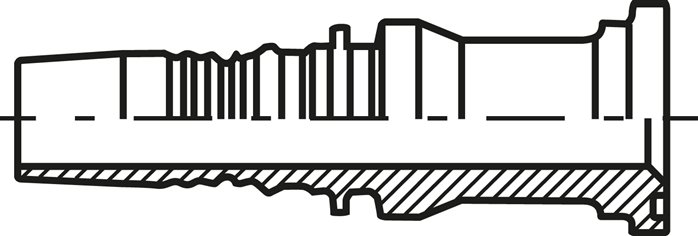

1.420-12ES ES-Pressanschluss SFL (gerade), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße38,1 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
5.471-24ES ES-4SH-Pressanschluss SFS (90°), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße63,5 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

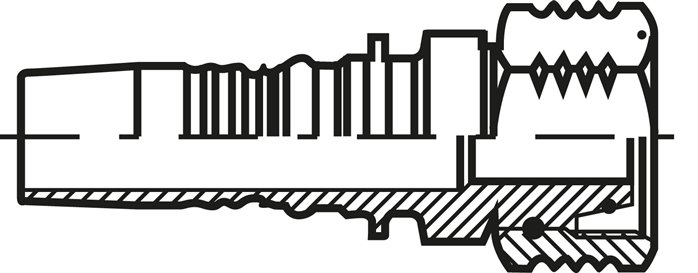

5.081-16ES ES-4SH-Pressanschluss DKO (gerade), M 42 x 2 (30 S)Weitere Eigenschaften:BauformDKO (gerade)AnschlussgrößeM 42 x 2 (30 S)NW (mm)25BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-StutzenGewicht480 g / Stk.

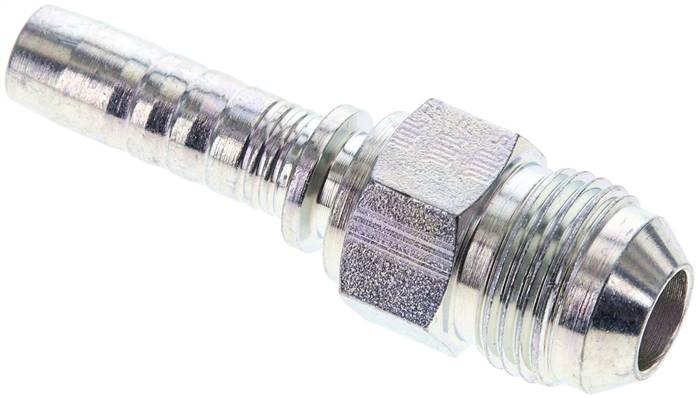

1.370-8-6A Pressanschluss AGJ (gerade), UNF 3/4"-16Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 3/4-16DN (mm)10BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht55 g / Stk.
5.471-20ES ES-4SH-Pressanschluss SFS (90°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

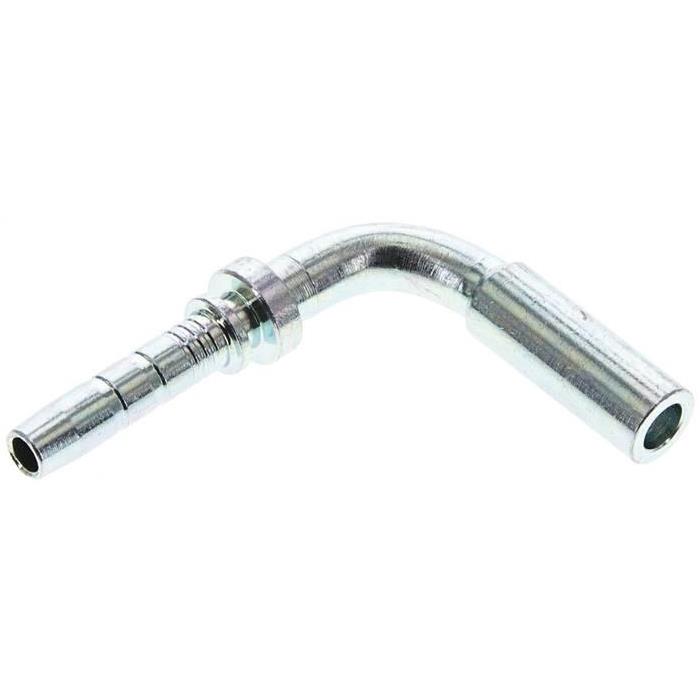

1.129-4A Pressanschluss RSS (90°), 10 SWeitere Eigenschaften:BauformRSS (90°)Anschlussgröße10 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht29 g / Stk.
1.203-8ES ES-Pressanschluss DKR (gerade), G 1/2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/2"NW (mm)12BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht80 g / Stk.

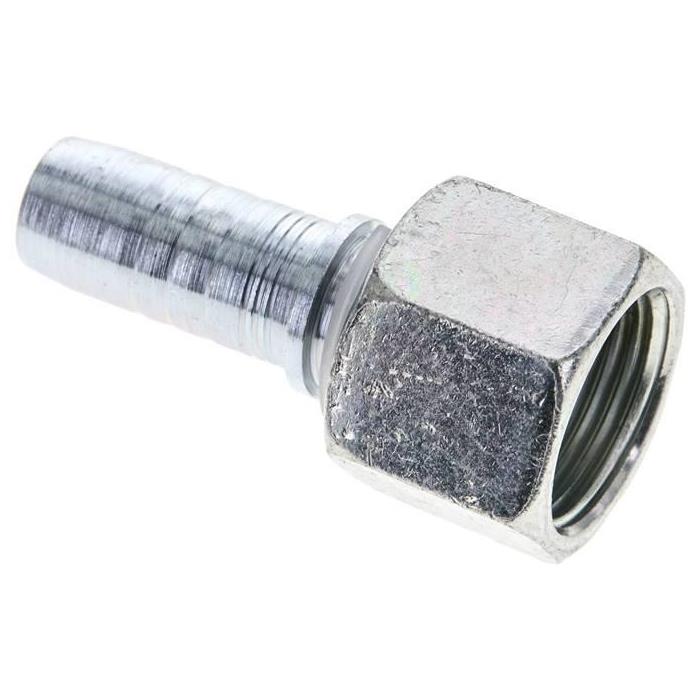

1.313-12-10A Pressanschluss DKJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-1/16-12DN (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht130 g / Stk.
1.203-6ES ES-Pressanschluss DKR (gerade), G 3/8"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 3/8"NW (mm)10BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht37 g / Stk.
1.370-6-5ES ES-Pressanschluss AGJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 9/16-18NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)
5.260-20ES ES-4SH-Pressanschluss AGR (gerade), G 1-1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Gewinde 60°-Dichtkopf, Außengewinde

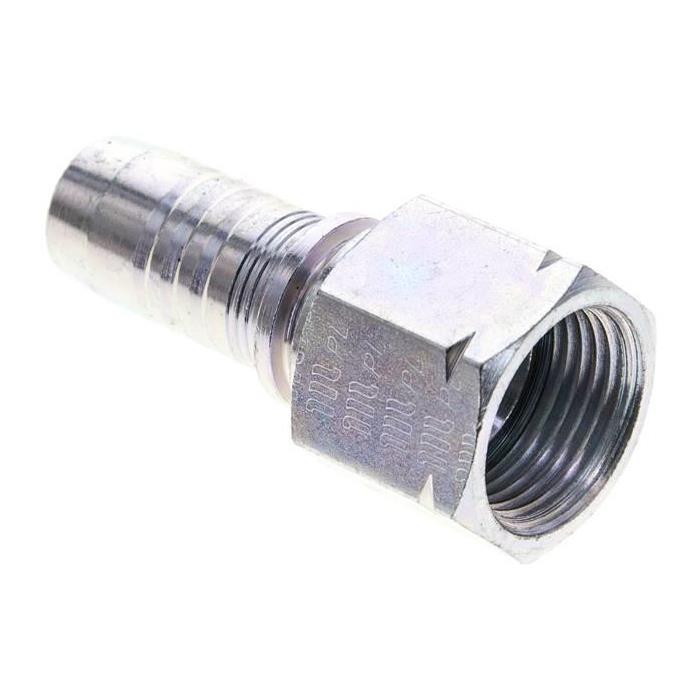

1.313-12A Pressanschluss DKJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-1/16-12DN (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht150 g / Stk.

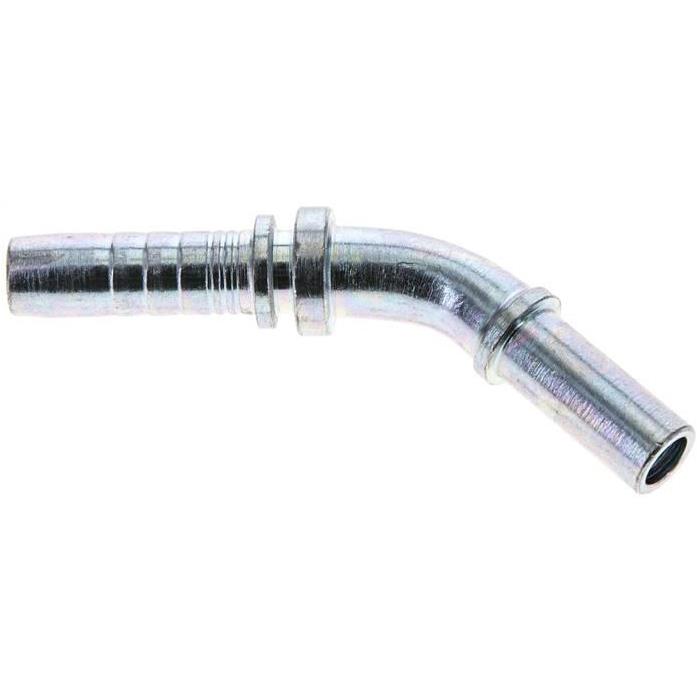

1.105-5-6A Pressanschluss RSL (45°), 10 LWeitere Eigenschaften:BauformRSL (45°)Anschlussgröße10 LDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht34 g / Stk.
1.055-20ES ES-Pressanschluss DKO-L (45°), M 45 x 2 (35 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 45 x 2 (35 L)NW (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht650 g / Stk.
1.370-12ES ES-Pressanschluss AGJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUN 1-1/16-12NW (mm)19BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße79,4 (2)DN (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht3,3 kg / Stk.
1.471-8ES ES-Pressanschluss SFS (90°), 31,7 (1/2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße31,7 (1/2)NW (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht150 g / Stk.

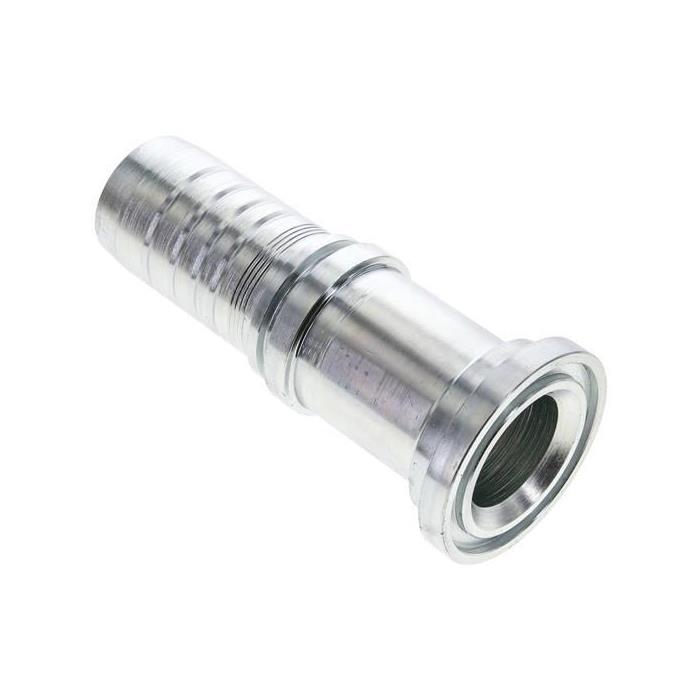

1.420-24A Pressanschluss SFL (gerade), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße60,3 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Standard-BaureiheGewicht650 g / Stk.

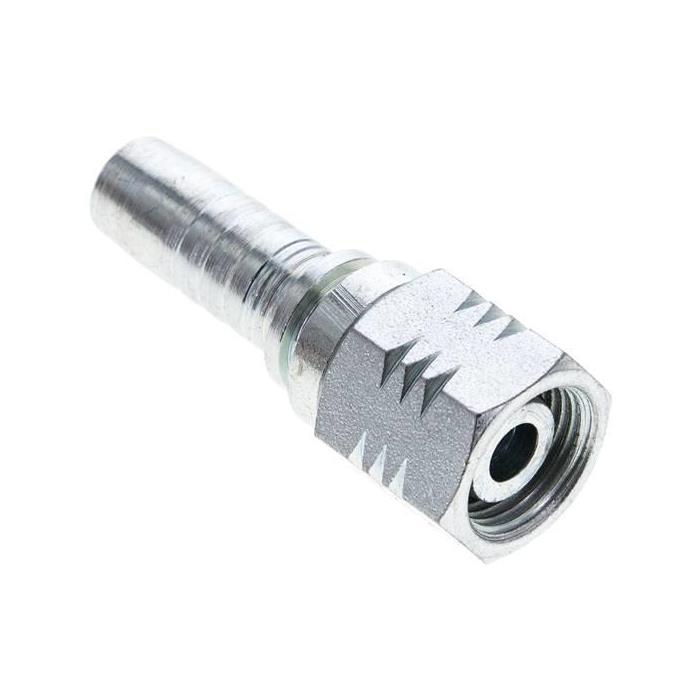

1.051-6-8A Pressanschluss DKO-L (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht80 g / Stk.
1.420-16ES ES-Pressanschluss SFL (gerade), 44,5 (1")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße44,5 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

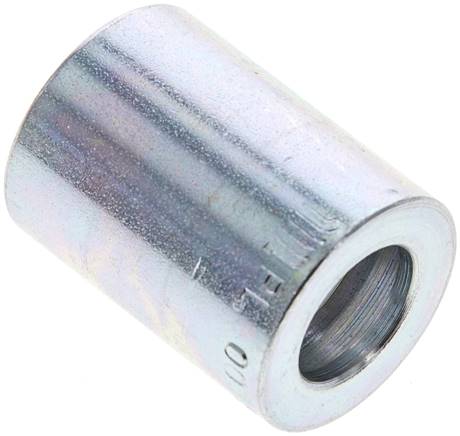

731-06A Pressanschluss Hülse 3 TE (nicht geschält), 24 x 32 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße24 x 32 (Da x L)DN (mm)10BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht24 g / Stk.
