Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)31Schlauch Ø innen (mm)31,8Schlauch Ø außen (mm)42,5Betriebsdruck (bar)45Berstdruck (bar)180min. Biegeradius (mm)190Size Kenngröße20Gewicht800 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:DN (mm)31Schlauch Ø innen (mm)31,8Schlauch Ø außen (mm)43,3Betriebsdruck (bar)65Berstdruck (bar)260min. Biegeradius (mm)419Size Kenngröße20Gewicht1,4 kg / Stk.

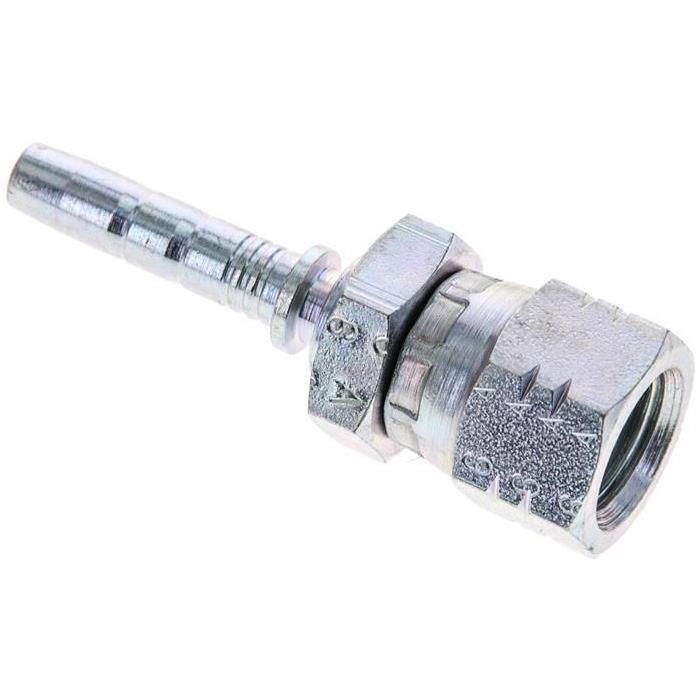

1.097-4A Pressanschluss DKJAP (gerade), M 14 x 1,5Weitere Eigenschaften:BauformDKJAP (gerade)AnschlussgrößeM 14 x 1,5DN (mm)6BeschreibungDichtkopf mit Innenkegel und Überwurfmutter für japanische IGewicht49 g / Stk.

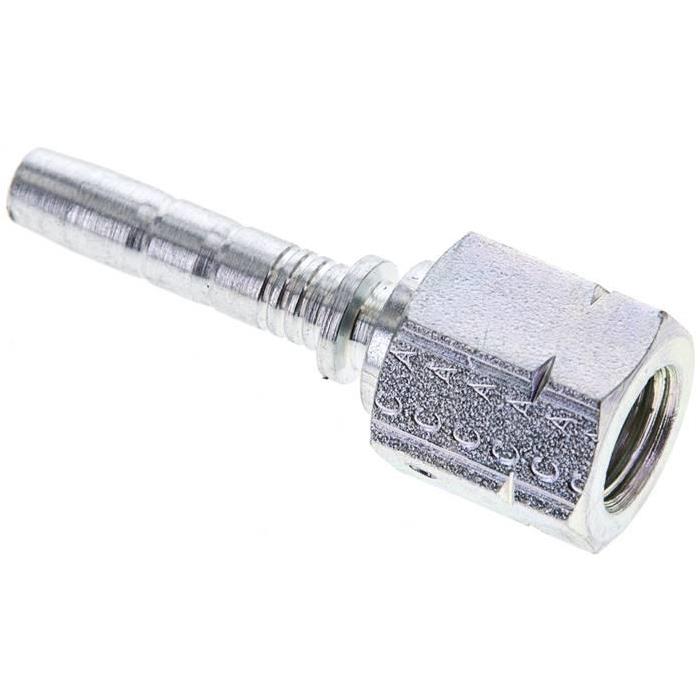

1.313-4A Pressanschluss DKJ (gerade), UNF 7/16"-20Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 7/16-20DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht33 g / Stk.

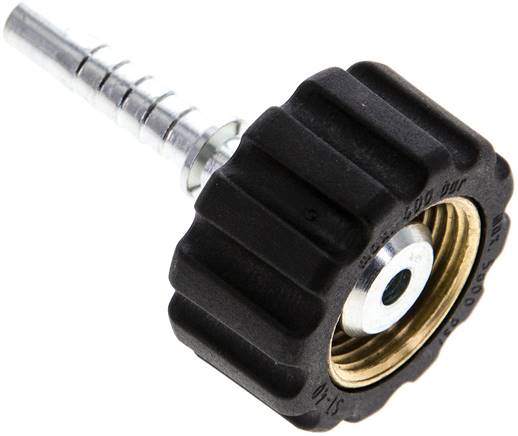

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformDKWAnschlussgrößeM 22 x 1,5DN (mm)6BeschreibungÜberwurfmutter (Kärcher) mit GummikappeGewicht65 g / Stk.

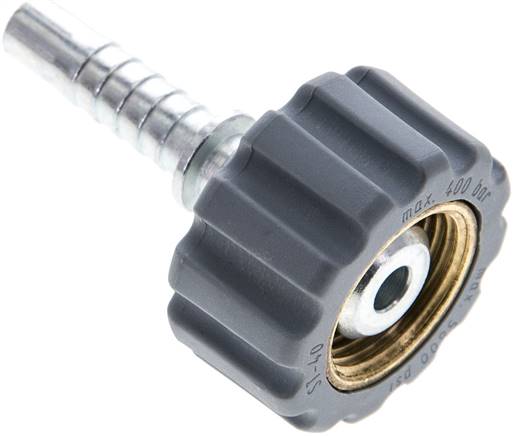

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformDKWAnschlussgrößeM 21 x 1,5 WAPDN (mm)8BeschreibungÜberwurfmutter (Wap) mit GummikappeGewicht70 g / Stk.

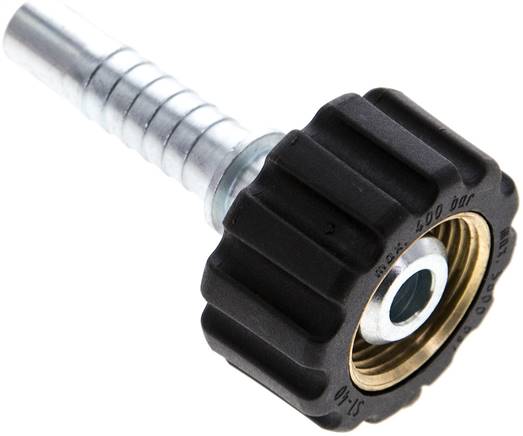

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformDKWAnschlussgrößeM 22 x 1,5DN (mm)10BeschreibungÜberwurfmutter (Kärcher) mit GummikappeGewicht70 g / Stk.

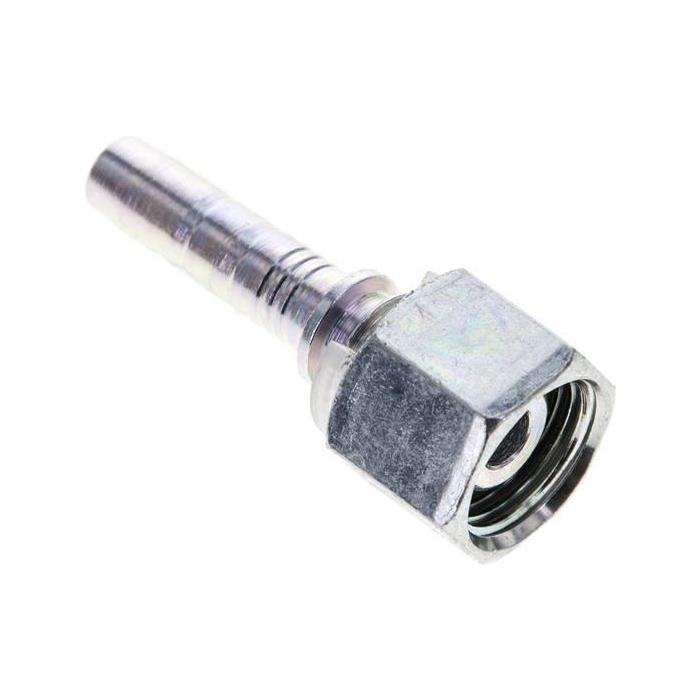

1.041-5A Pressanschluss DKL (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht37 g / Stk.

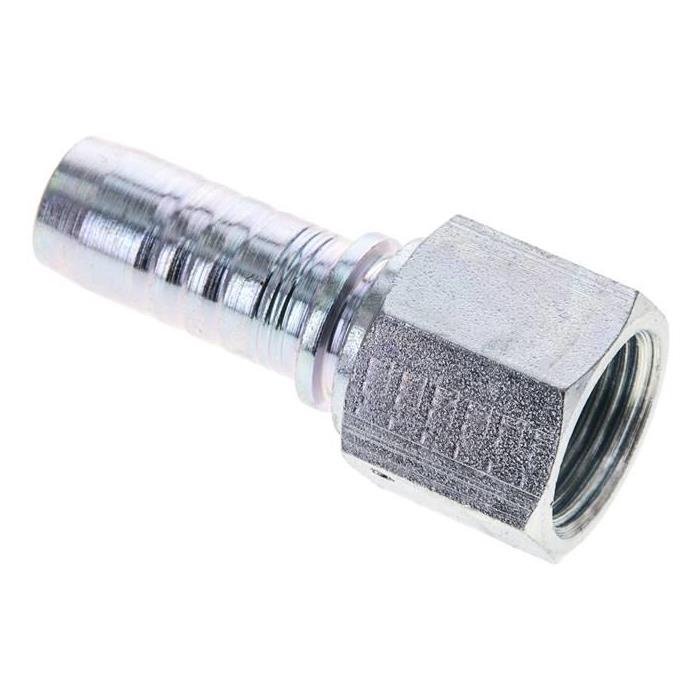

1.203-10A Pressanschluss DKR (gerade), G 5/8"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 5/8"DN (mm)16BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht110 g / Stk.

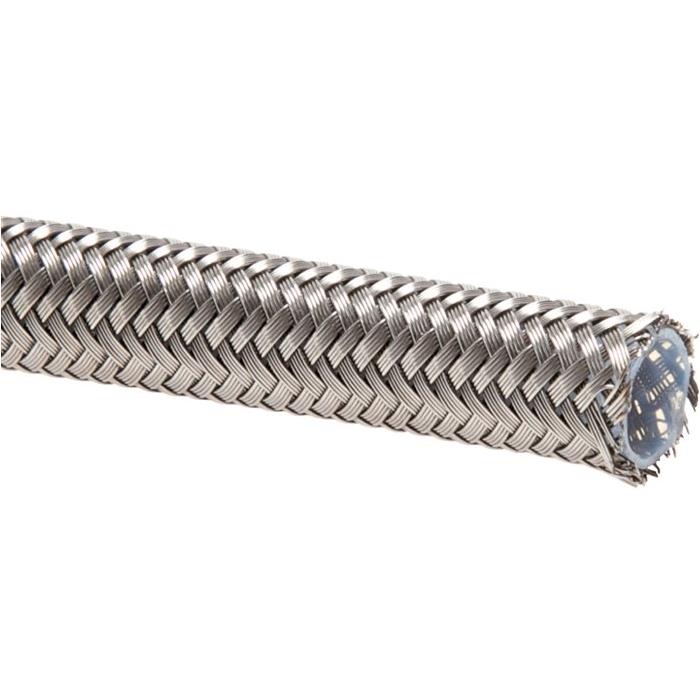

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)16Schlauch Ø innen (mm)16,4 - 17,12Schlauch Ø außen (mm)19,2 - 20,5PTFE Wandstärke (mm)0,90Betriebsdruck (bar)114Berstdruck (bar)345min. Biegeradius (mm)178Gewicht280 g / Stk.
1.203-16A Pressanschluss DKR (gerade), G 1"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1"DN (mm)25BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht250 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)6Schlauch Ø innen (mm)6,4Schlauch Ø außen (mm)14,2Betriebsdruck (bar)145Berstdruck (bar)580min. Biegeradius (mm)45Size Kenngröße4Gewicht220 g / Stk.

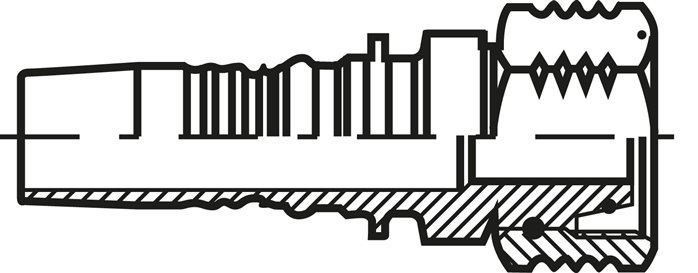

5.089-20ES ES-4SH-Pressanschluss DKO (90°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO (90°)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-Stutzen
1.471-32ES ES-Pressanschluss SFS (90°), 79,4 (2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße79,4 (2)NW (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

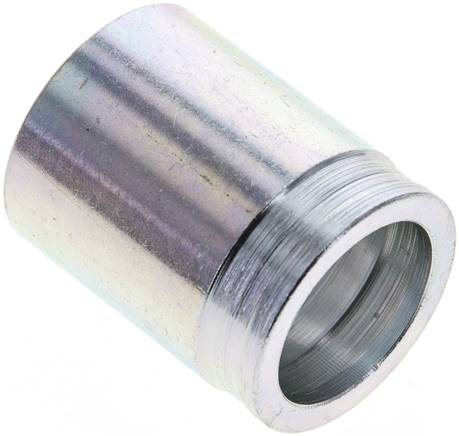

721-12A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 33,0 x 41,7 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße33,0 x 41,7 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht60 g / Stk.

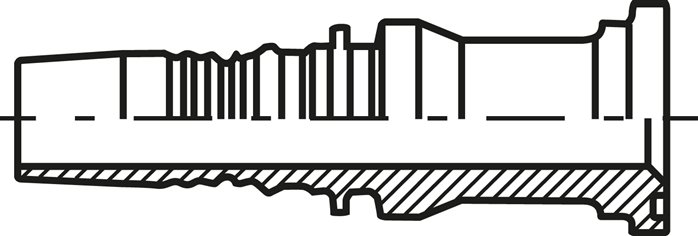

5.421-16ES ES-4SH-Pressanschluss SFS (gerade), 47,6 (1")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

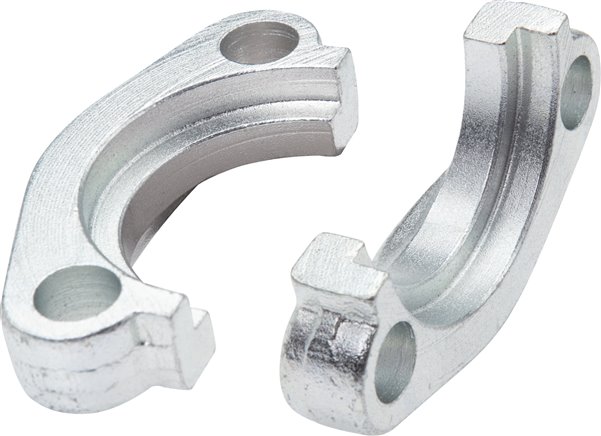

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1/2-SAE (6000 PSI)für Flansch Ø (mm)31,8D (mm)56C (mm)40,5L (mm)8,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M8X30Betriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M8X30 12.9Gewicht175 g / Stk.
1.470-32ES ES-Pressanschluss SFL (90°), 71,4 (2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße71,4 (2)NW (mm)51BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

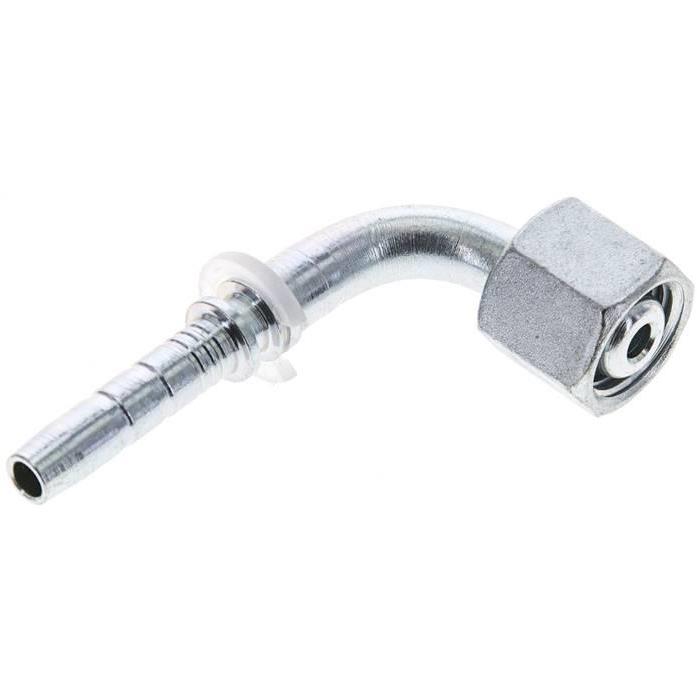

1.049-4A Pressanschluss DKL (90°), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKL (90°)AnschlussgrößeM 14 x 1,5 (8 L)DN (mm)6BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht37 g / Stk.
1.353-10ES ES-Pressanschluss DKJ (90°), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/8-14NW (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht165 g / Stk.
1.421-20ES ES-Pressanschluss SFS (gerade), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße54,0 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
1.243-32ES ES-Pressanschluss DKR (90°), G 2"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 2"NW (mm)51BeschreibungBSP-Dichtkopf mit Überwurfmutter

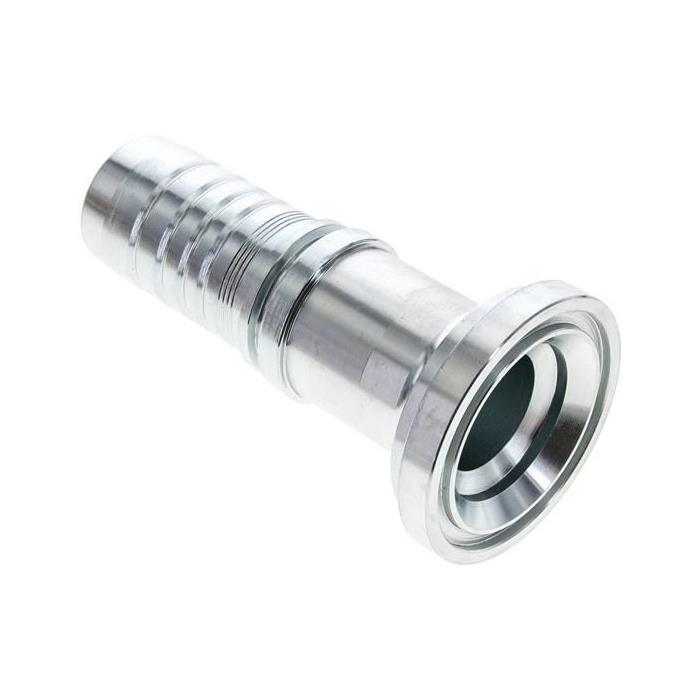

1.420-32-24A Pressanschluss SFL (gerade), 71,4 (2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße71,4 (2)DN (mm)38BeschreibungSAE-Flansch, Standard-BaureiheGewicht750 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße47,6 (1)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht800 g / Stk.
