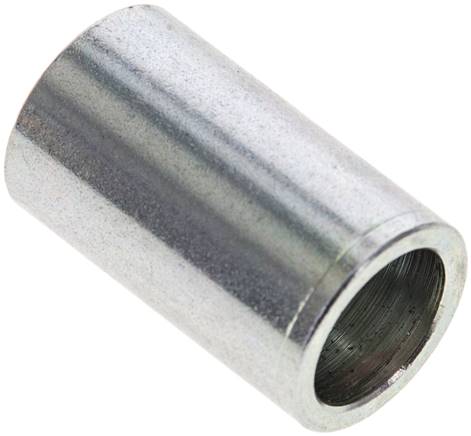

910-06A Pressanschluss Hülse 1 TF, 19 x 32 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße19 x 32 (Da x L)DN (mm)10BeschreibungPressfassung für Schlauch 1 TFGewicht23 g / Stk.

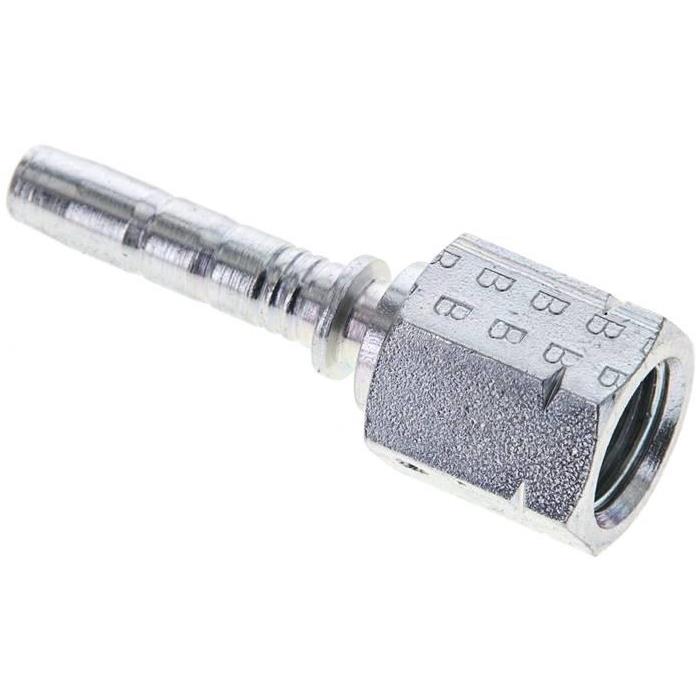

1.313-5-4A Pressanschluss DKJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 1/2-20DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht32 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht850 g / Stk.

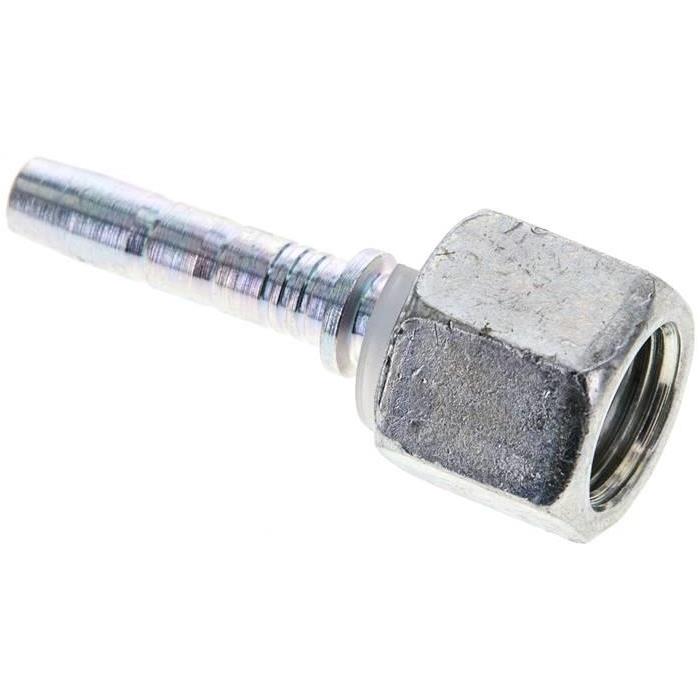

1.313-6-4A Pressanschluss DKJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht35 g / Stk.

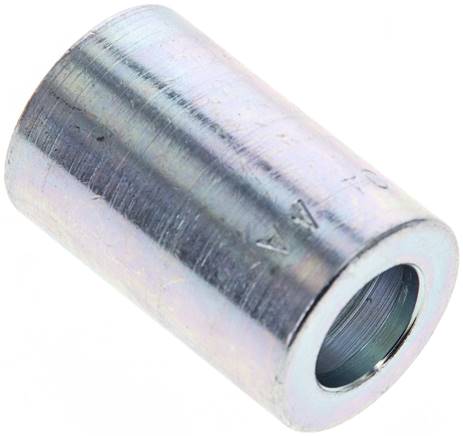

731-04A Pressanschluss Hülse 3 TE (nicht geschält), 19,3 x 30,0 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße19,3 x 30,0 (Da x L)DN (mm)6BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht20 g / Stk.

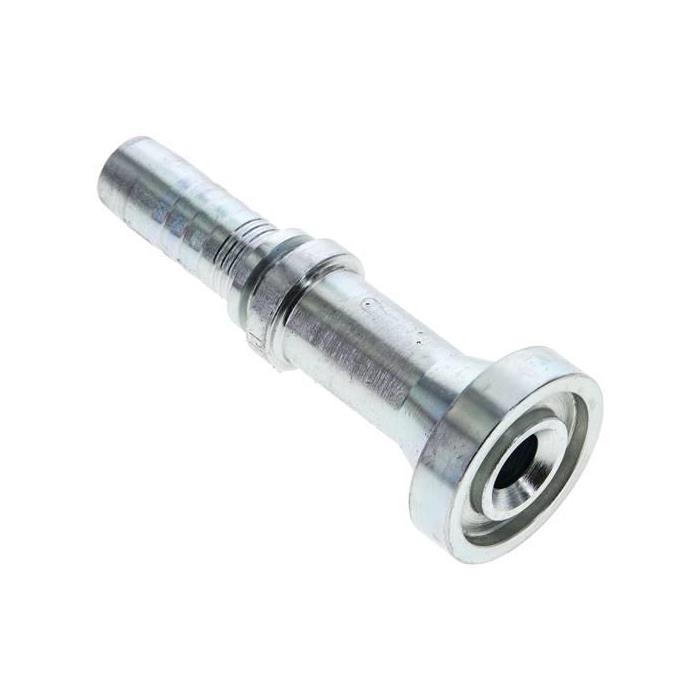

1.421-8A Pressanschluss SFS (gerade), 31,7 (1/2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße31,7 (1/2)DN (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht110 g / Stk.

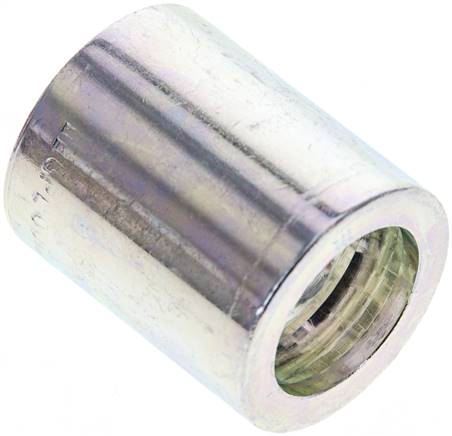

110-08A Pressanschluss Hülse 1 SN & 2 SC (geschält), 26,7 x 32,0 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN & 2 SC (geschält)Anschlussgröße26,7 x 32,0 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 1 SN (EN 853), 2 SC (EN 857) (gescGewicht49 g / Stk.

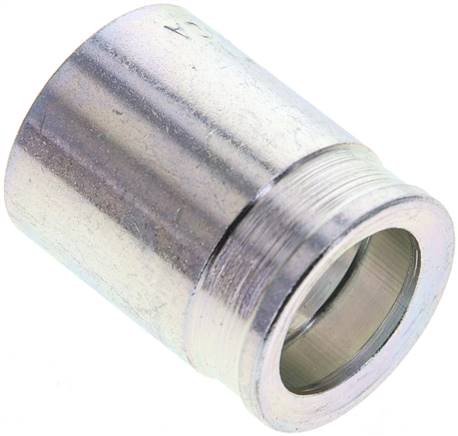

721-08A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 26 x 34 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße26 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht38 g / Stk.

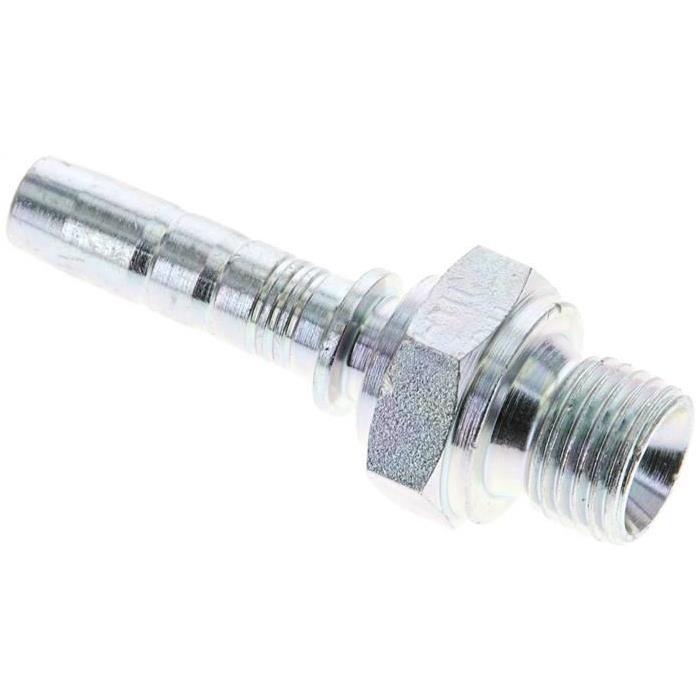

1.260-4-5A Pressanschluss AGR (gerade), G 1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/4"DN (mm)8BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht34 g / Stk.

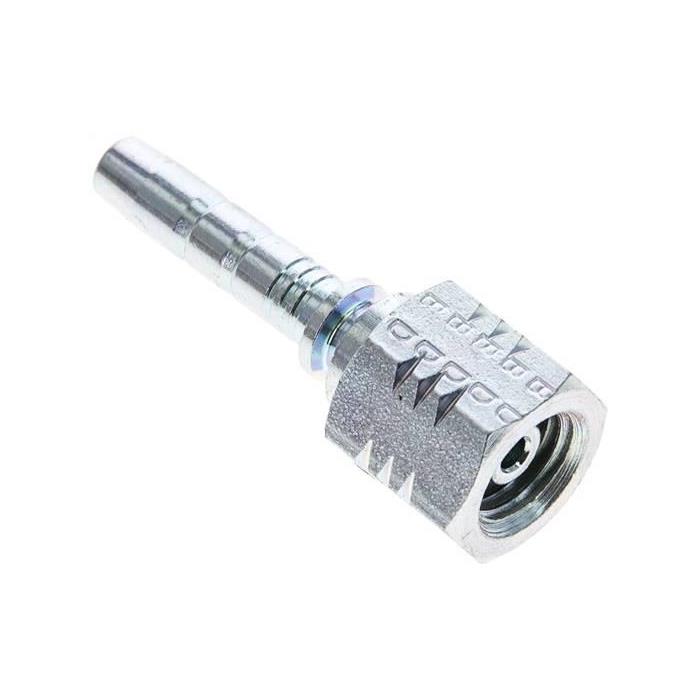

1.051-3-4A Pressanschluss DKO-L (gerade), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 12 x 1,5 (6 L)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht32 g / Stk.

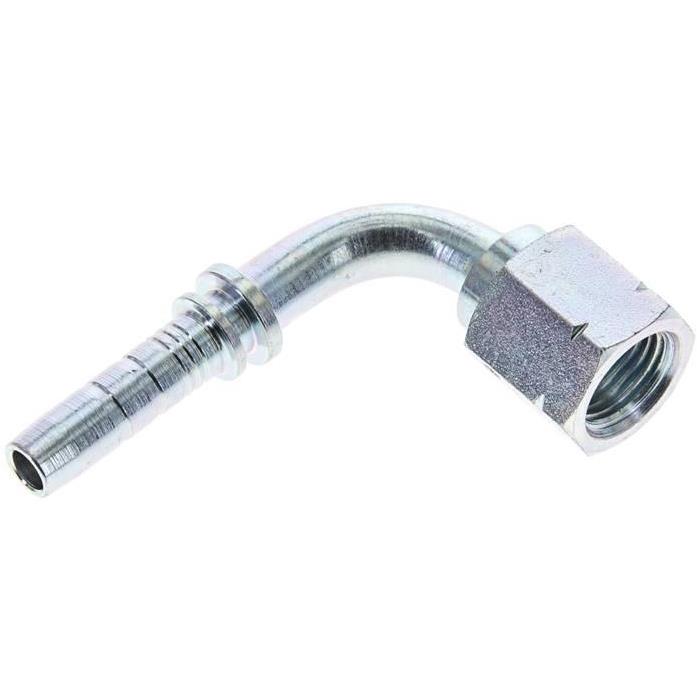

1.353-6-5A Pressanschluss DKJ (90°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 9/16-18DN (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht50 g / Stk.

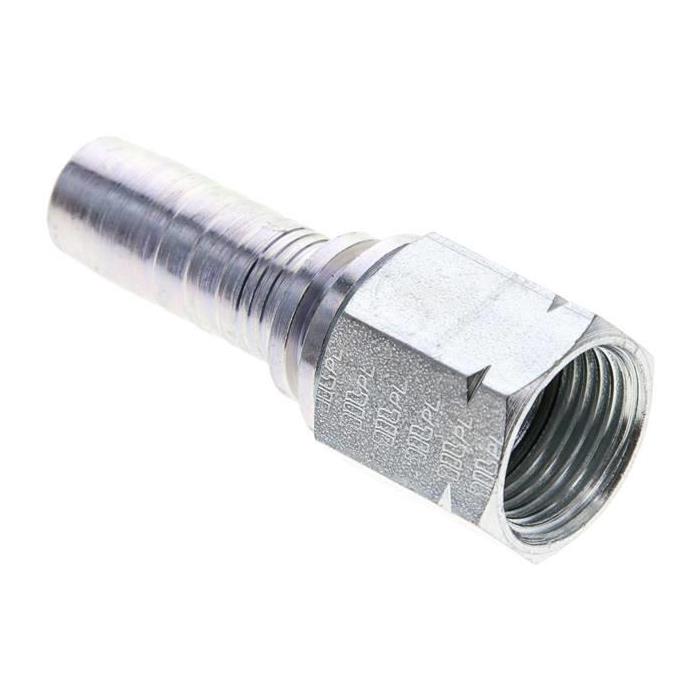

1.313-8A Pressanschluss DKJ (gerade), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 3/4-16DN (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht65 g / Stk.

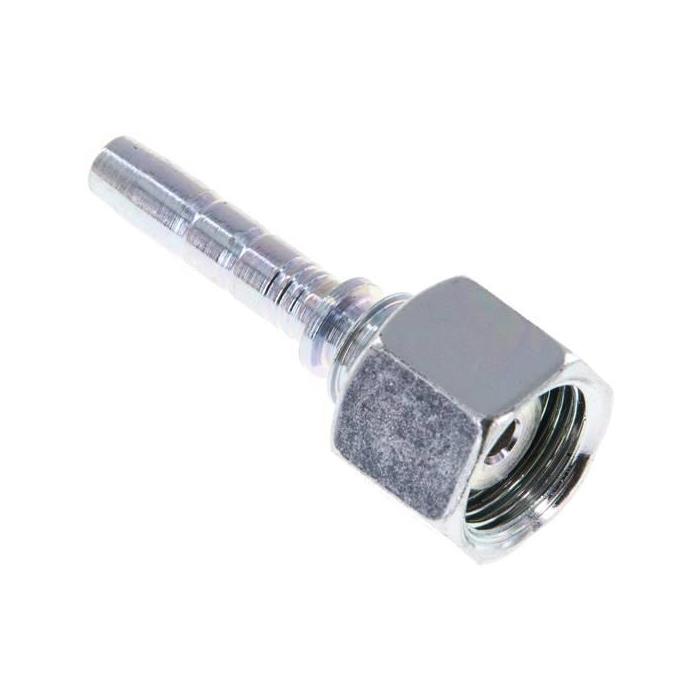

1.041-5-4A Pressanschluss DKL (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)6BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht36 g / Stk.

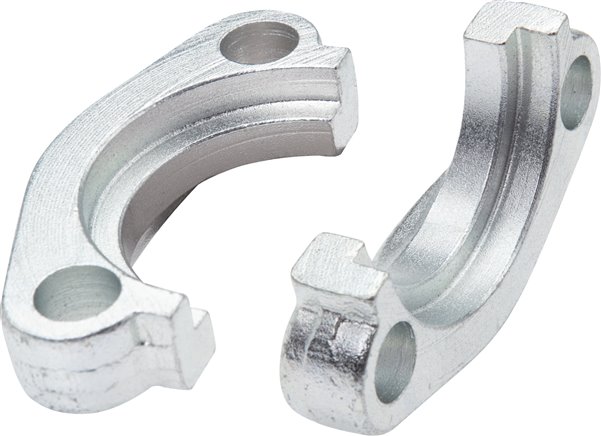

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild3/4-SAE (3000 PSI)für Flansch Ø (mm)38,1D (mm)65C (mm)47,6L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M10X30Betriebsdruck* Schrauben 10.9 (bar)350passende Schrauben 10.9912-M10X30 12.9Gewicht175 g / Stk.

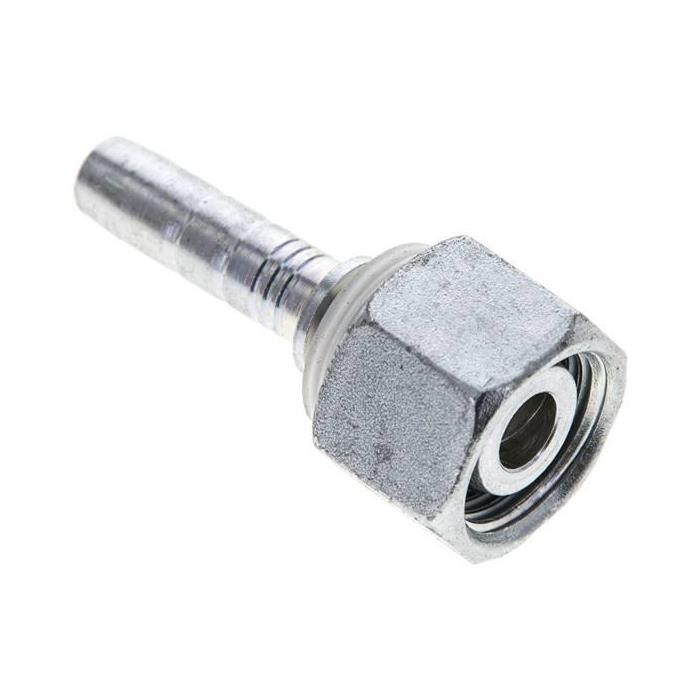

1.051-6-5A Pressanschluss DKO-L (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht47 g / Stk.

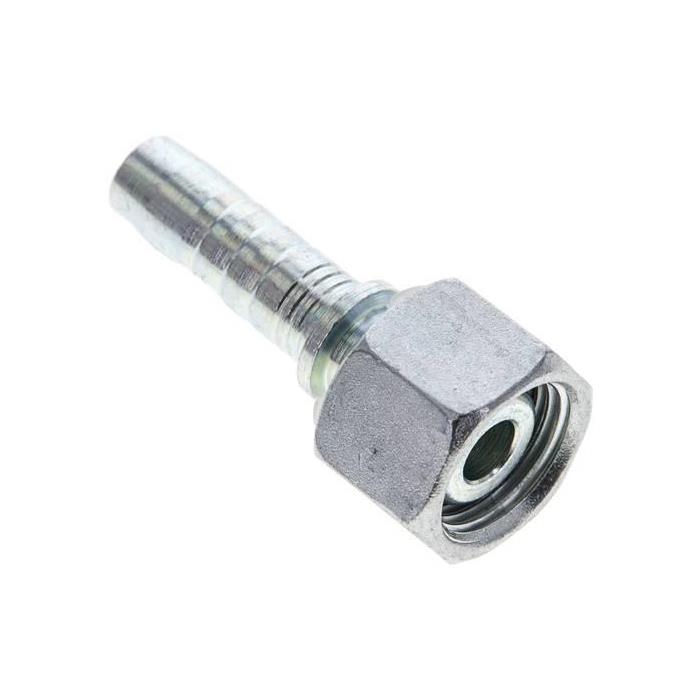

1.041-6A Pressanschluss DKL (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)10BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht49 g / Stk.

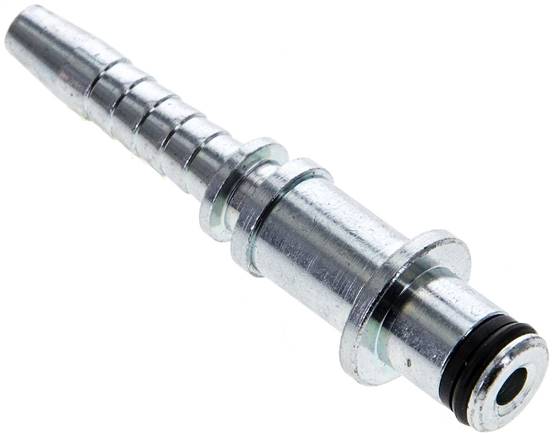

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformSTWAnschlussgrößeZapfen: Ø 10 mm, Haltescheibe: Ø 15,5 mmDN (mm)6BeschreibungStecknippel für Waschgerätepistole mit HaltescheibeGewicht22 g / Stk.

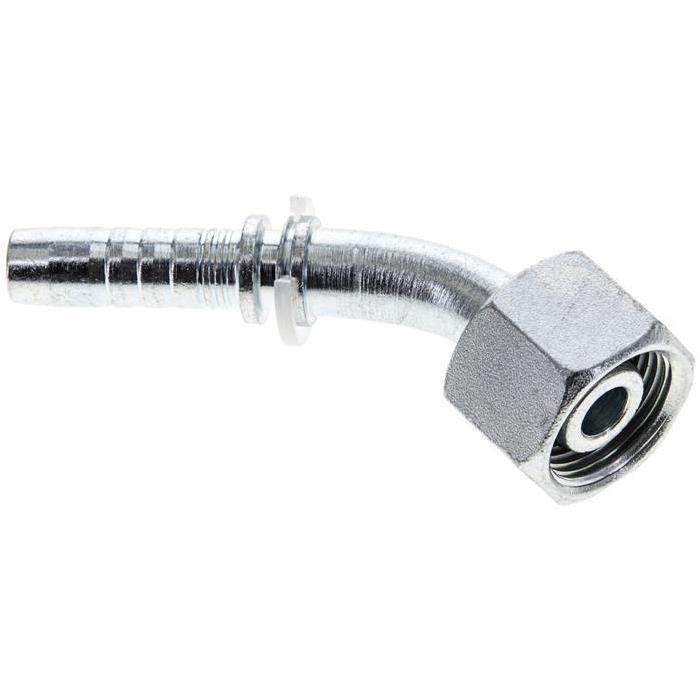

1.085-5-6A Pressanschluss DKO-S (45°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht70 g / Stk.

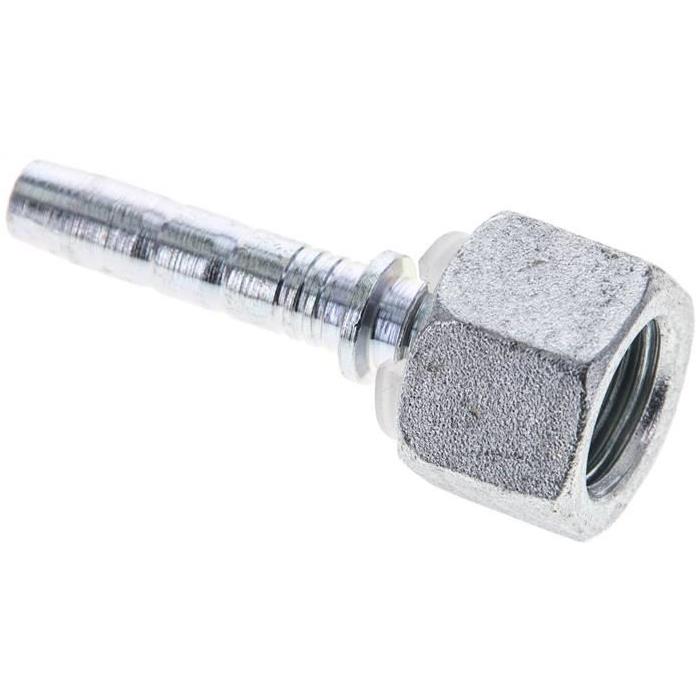

1.203-4A Pressanschluss DKR (gerade), G 1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/4"DN (mm)6BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht32 g / Stk.

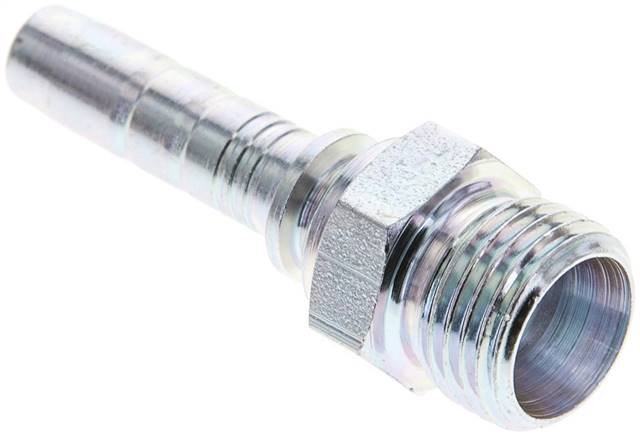

1.170-5A Pressanschluss CEL (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht28 g / Stk.

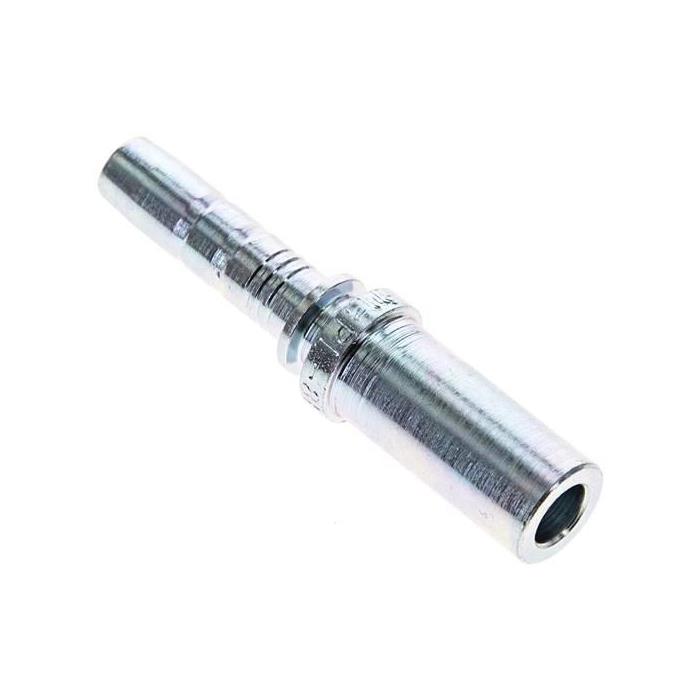

1.123-5A Pressanschluss RSS (gerade), 12 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße12 SDN (mm)8BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht28 g / Stk.

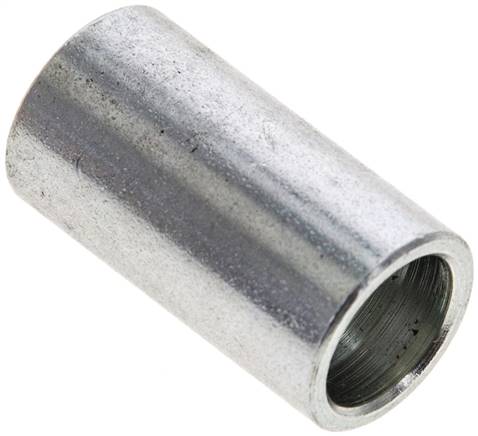

910-04A Pressanschluss Hülse 1 TF, 15 x 28 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße15 x 28 (Da x L)DN (mm)6BeschreibungPressfassung für Schlauch 1 TFGewicht15 g / Stk.

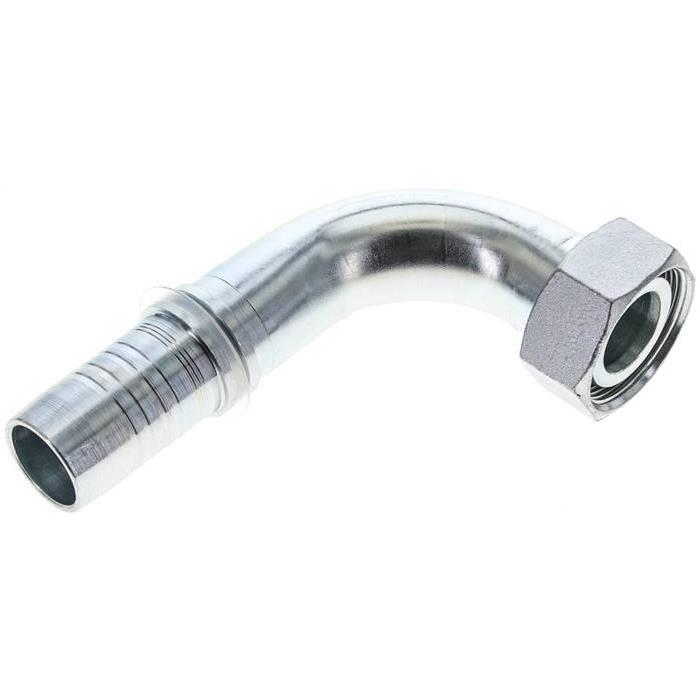

1.059-20A Pressanschluss DKO-L (90°), M 45 x 2 (35 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 45 x 2 (35 L)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKOR (gerade)AnschlussgrößeG 1-1/4"DN (mm)31BeschreibungBSP-Dichtkopf 60° mit O-Ring und Überwurfmutter (G-Gewinde)Gewicht800 g / Stk.
