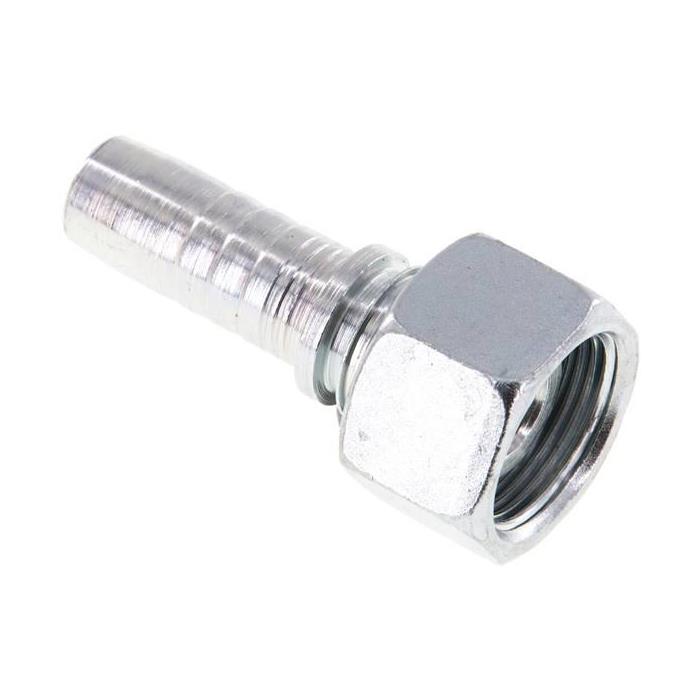

1.041-8A Pressanschluss DKL (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)12BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht80 g / Stk.

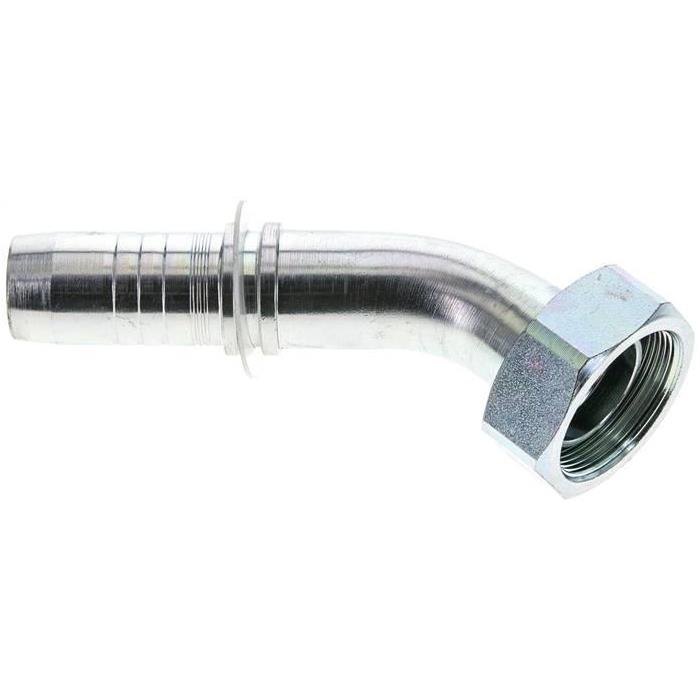

1.015-16A Pressanschluss DKM (45°), M 38 x 1,5Weitere Eigenschaften:BauformDKM (45°)AnschlussgrößeM 38 x 1,5DN (mm)25BeschreibungDichtkopf mit Überwurfmutter passend auf 60°-Stutzen DIN 763Gewicht390 g / Stk.
1.055-8ES ES-Pressanschluss DKO-L (45°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 22 x 1,5 (15 L)NW (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht110 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)5Schlauch Ø innen (mm)4,8Schlauch Ø außen (mm)11,8Betriebsdruck (bar)80Berstdruck (bar)320min. Biegeradius (mm)25Size Kenngröße3Gewicht120 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße83,5 x 107,0 (Da x L)DN (mm)51BeschreibungPressfassung für 4 SH-Schlauch (EN 856) für Armatur mit AusrGewicht1,1 kg / Stk.

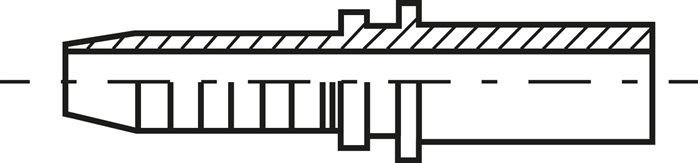

1.103-24ES ES-Pressanschluss RSL (gerade), 42 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße42 LNW (mm)38BeschreibungRohrstutzen für Schneidring, leichte BaureiheGewicht390 g / Stk.

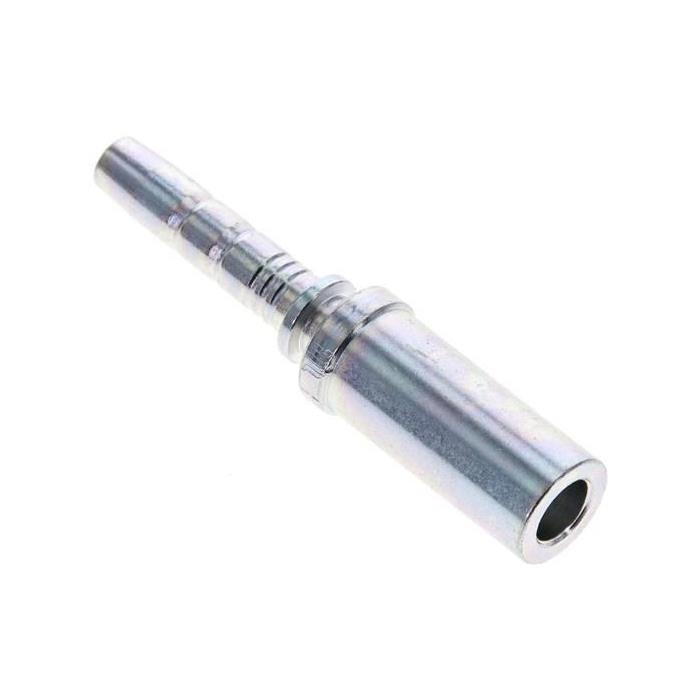

1.123-5-4A Pressanschluss RSS (gerade), 12 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße12 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht27 g / Stk.

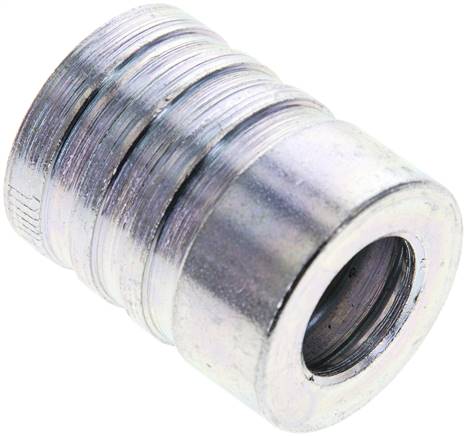

120-06A Pressanschluss Hülse 2 SN & 4 SP (geschält), 26 x 33 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN & 4 SP (geschält)Anschlussgröße26 x 33 (Da x L)DN (mm)10BeschreibungPressfassung für Schlauch 2 SN (EN 853) und 4 SP (EN 856) (gGewicht50 g / Stk.

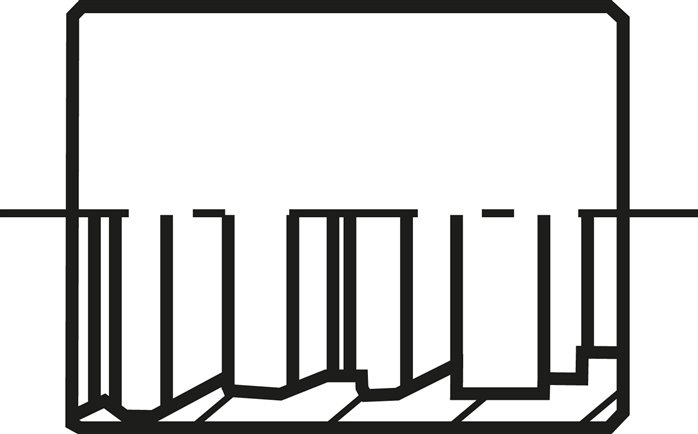

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße28,5 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht65 g / Stk.

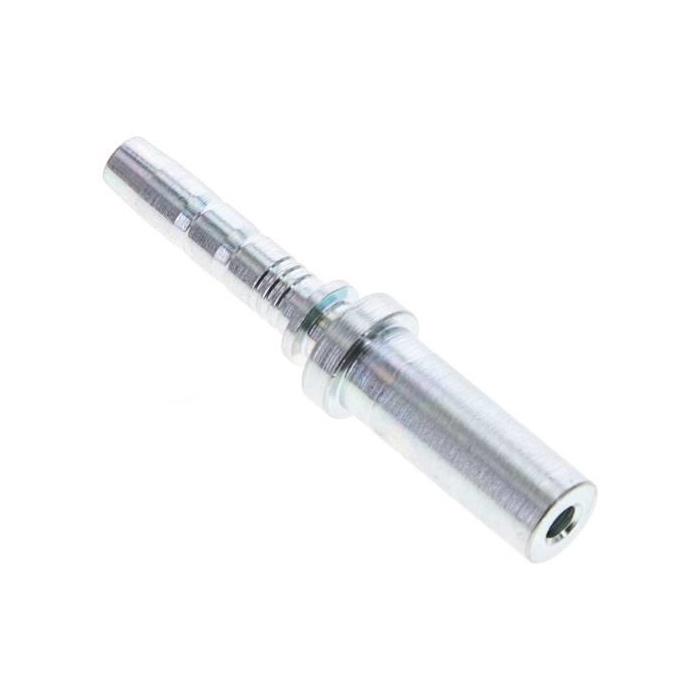

1.123-4A Pressanschluss RSS (gerade), 10 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße10 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht22 g / Stk.

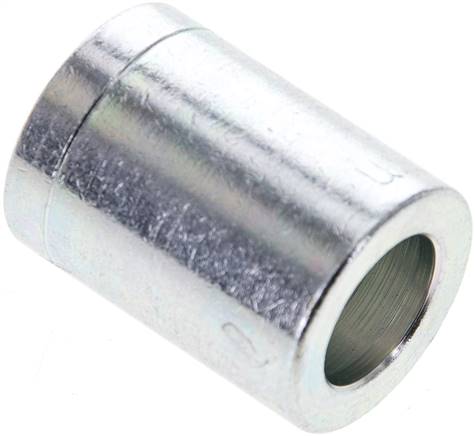

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße23,7 x 32 (Da x L)DN (mm)10BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht45 g / Stk.
1.055-10ES ES-Pressanschluss DKO-L (45°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 26 x 1,5 (18 L)NW (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht160 g / Stk.

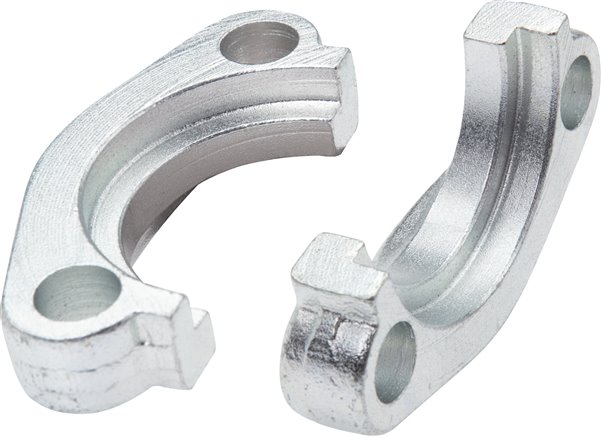

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild3/4-SAE (6000 PSI)für Flansch Ø (mm)41,3D (mm)71C (mm)50,8L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M10X35 ESBetriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M10X35 12.9Gewicht340 g / Stk.

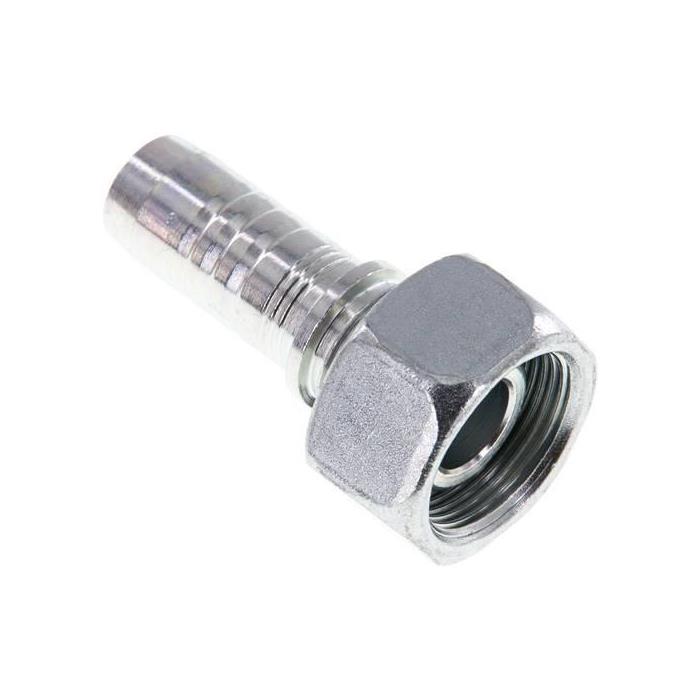

1.041-10A Pressanschluss DKL (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht110 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)10Schlauch Ø innen (mm)9,5Schlauch Ø außen (mm)15,8Betriebsdruck (bar)30Berstdruck (bar)120min. Biegeradius (mm)75Size Kenngröße6Gewicht155 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 52 x 2 (38 S)DN (mm)38BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht1 kg / Stk.
1.353-8ES ES-Pressanschluss DKJ (90°), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 3/4-16NW (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht105 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)29,0Betriebsdruck (bar)215Berstdruck (bar)900min. Biegeradius (mm)130Size Kenngröße12Gewicht1,3 kg / Stk.

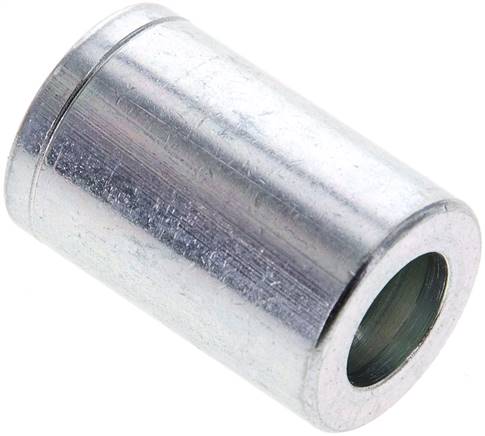

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße20 x 31 (Da x L)DN (mm)8BeschreibungSonderpressfassung für Waschschlauch 1 SN...W, 2 SN...W für Gewicht25 g / Stk.

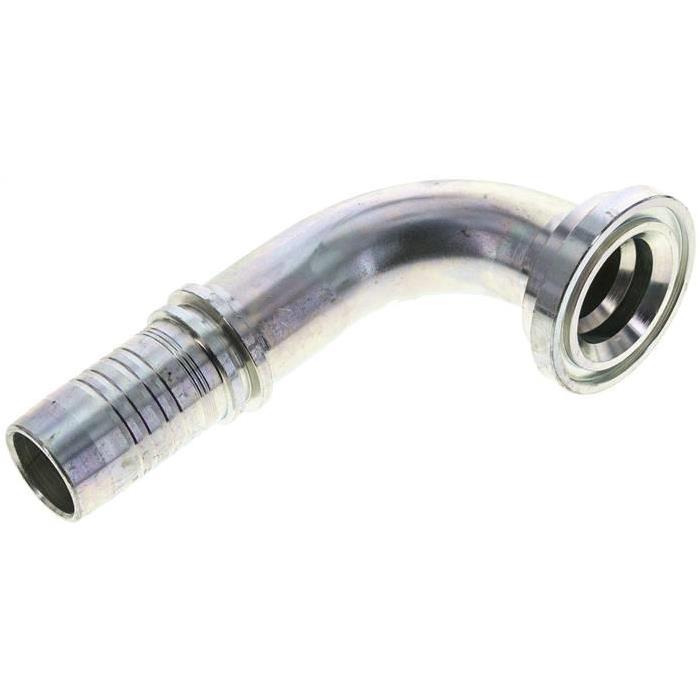

1.470-24-20A Pressanschluss SFL (90°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße60,3 (1-1/2)DN (mm)31BeschreibungSAE-Flansch, Standard-BaureiheGewicht650 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1,1 kg / Stk.

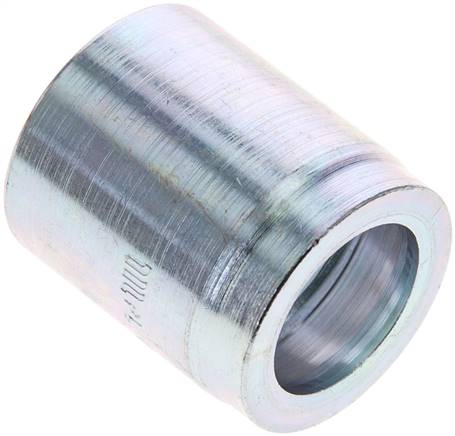

731-12A Pressanschluss Hülse 3 TE (nicht geschält), 37 x 43 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße37 x 43 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht70 g / Stk.

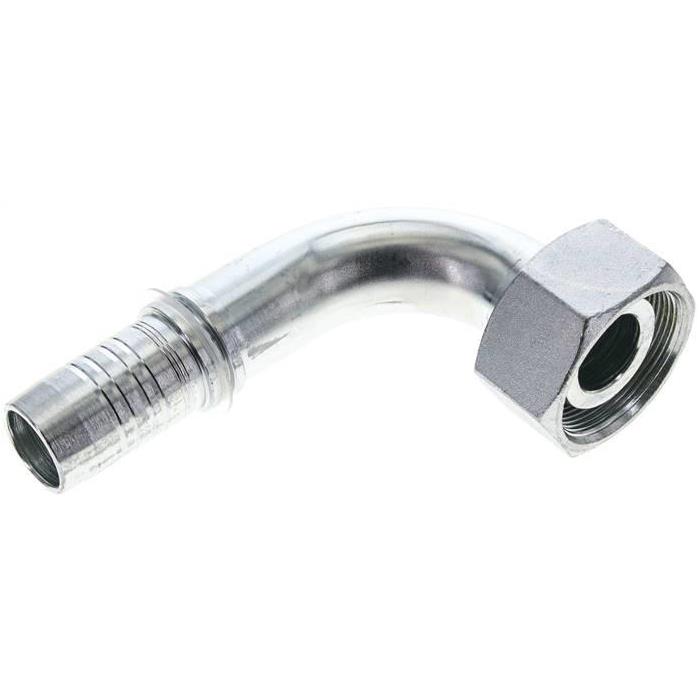

1.089-20A Pressanschluss DKO-S (90°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht950 g / Stk.

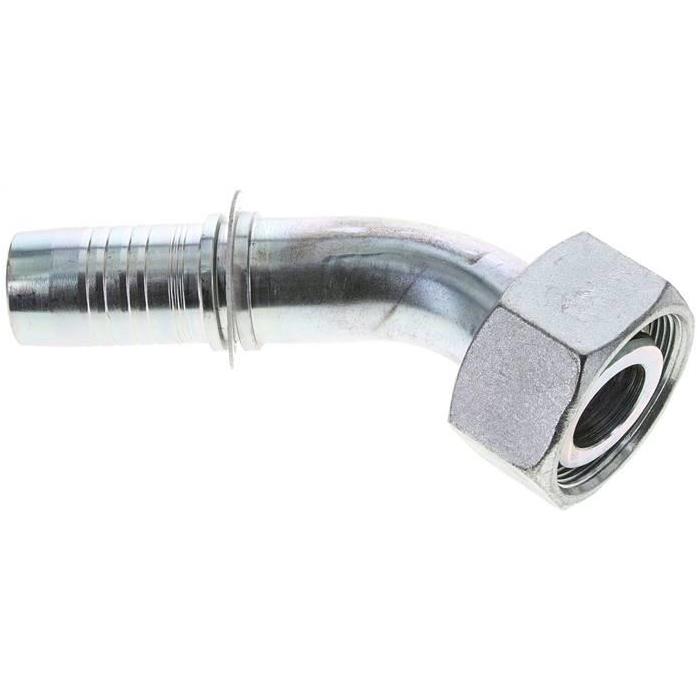

1.085-20A Pressanschluss DKO-S (45°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht850 g / Stk.
