Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)26,5Betriebsdruck (bar)45Berstdruck (bar)180min. Biegeradius (mm)110Size Kenngröße12Gewicht350 g / Stk.

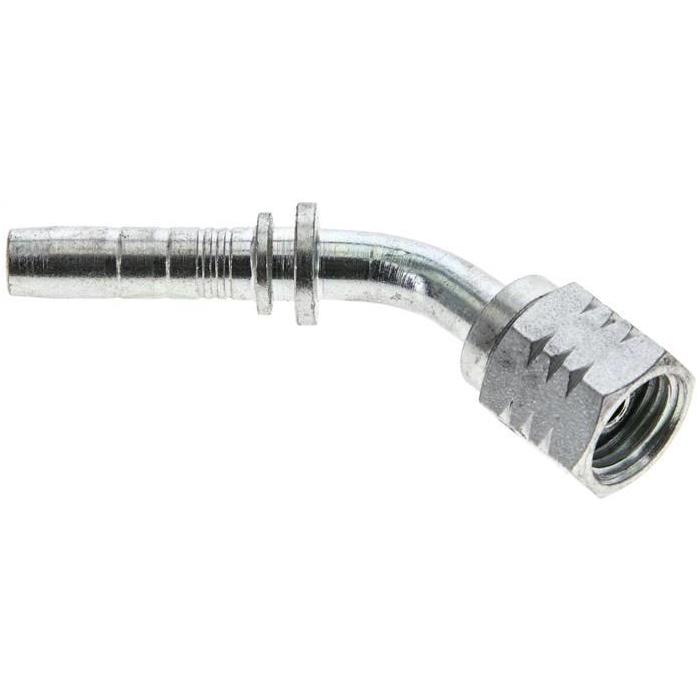

1.045-4-5A Pressanschluss DKL (45°), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 14 x 1,5 (8 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht44 g / Stk.

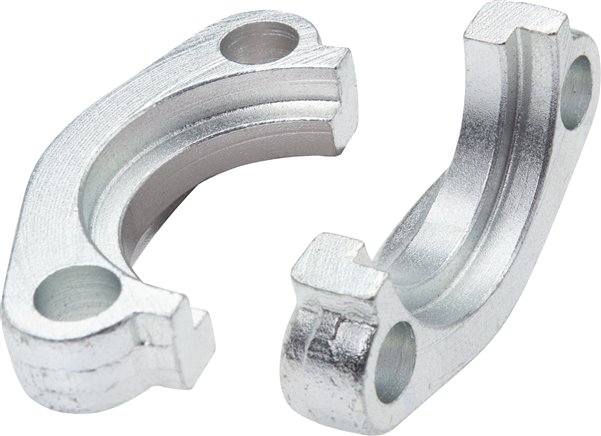

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild1-1/4-SAE (3000 PSI)für Flansch Ø (mm)50,8D (mm)79C (mm)58,7L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)200passende Schrauben 8.8912-M10X30 ESBetriebsdruck* Schrauben 10.9 (bar)250passende Schrauben 10.9912-M10X30 12.9Gewicht290 g / Stk.

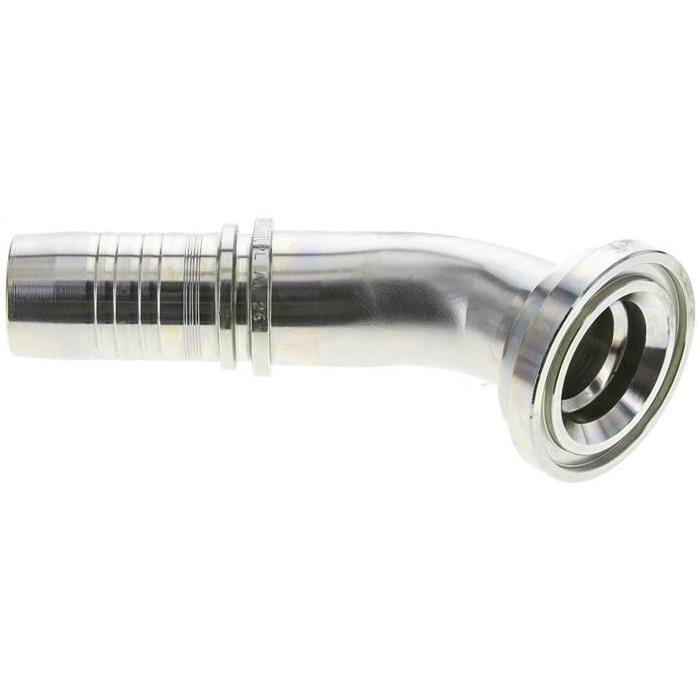

1.450-24-20A Pressanschluss SFL (45°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße60,3 (1-1/2)DN (mm)31BeschreibungSAE-Flansch, Standard-BaureiheGewicht600 g / Stk.

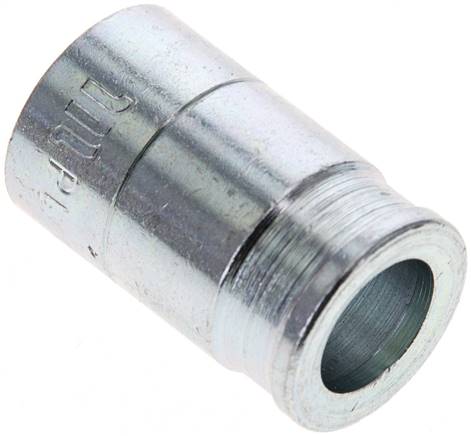

721-04A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 18,0 x 30,5 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße18,0 x 30,5 (Da x L)DN (mm)6BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht17 g / Stk.

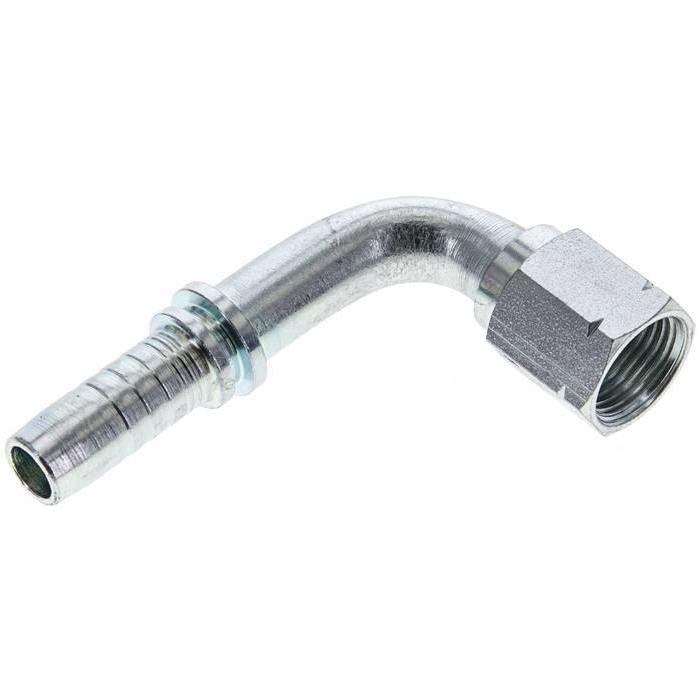

1.353-8A Pressanschluss DKJ (90°), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 3/4-16DN (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht95 g / Stk.

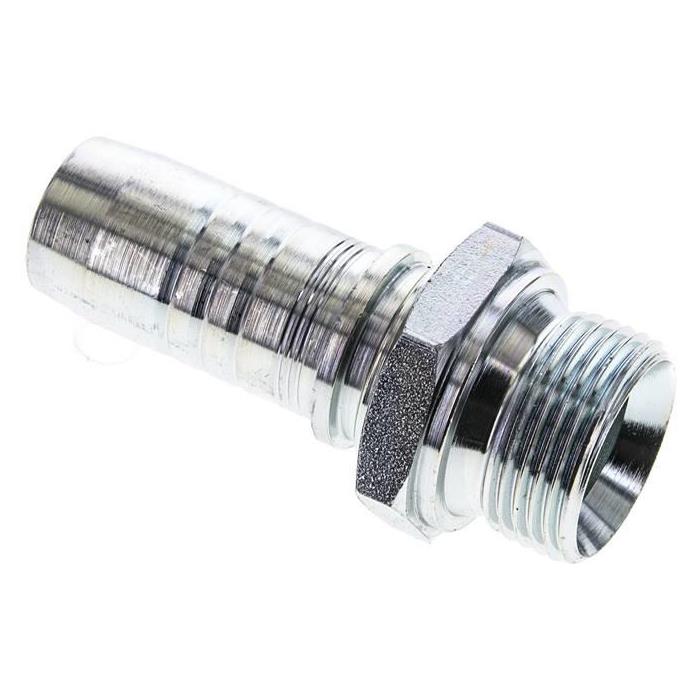

1.260-16A Pressanschluss AGR (gerade), G 1"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1"DN (mm)25BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht250 g / Stk.

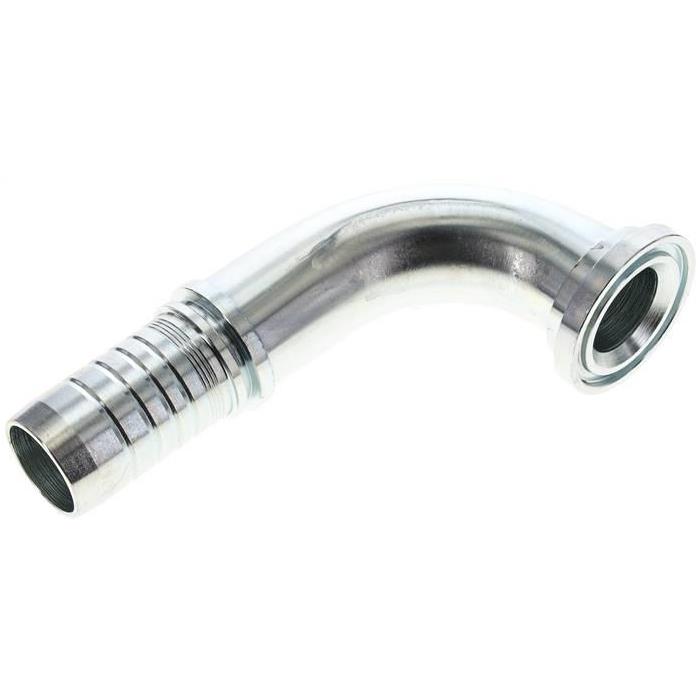

1.470-24A Pressanschluss SFL (90°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße60,3 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Standard-BaureiheGewicht1 kg / Stk.

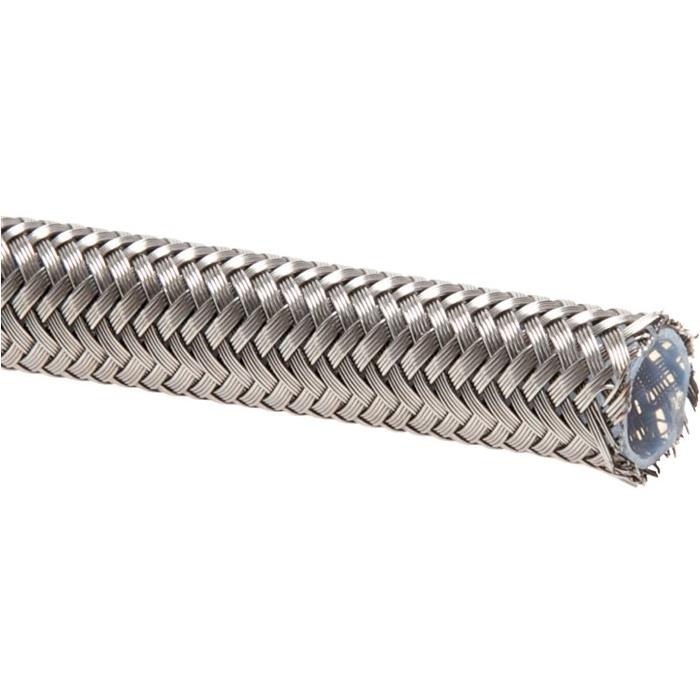

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)19Schlauch Ø innen (mm)19,3 - 20,32Schlauch Ø außen (mm)22,4 - 23,9PTFE Wandstärke (mm)1,00Betriebsdruck (bar)103Berstdruck (bar)310min. Biegeradius (mm)203Gewicht470 g / Stk.

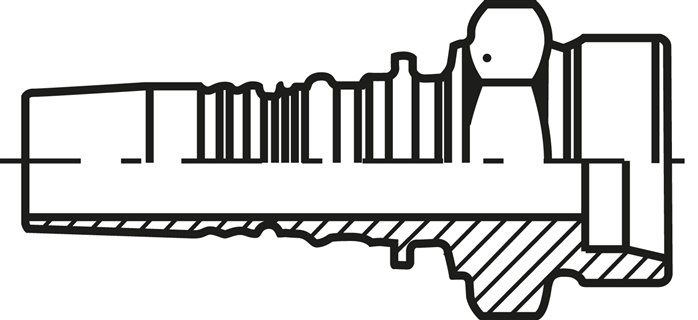

1.180-16ES ES-Pressanschluss CES (gerade), M 42 x 2 (30 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 42 x 2 (30 S)NW (mm)25BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht330 g / Stk.
Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)31Schlauch Ø innen (mm)31,8Schlauch Ø außen (mm)45,0Betriebsdruck (bar)350Berstdruck (bar)1400min. Biegeradius (mm)420Size Kenngröße20Gewicht2,4 kg / Stk.

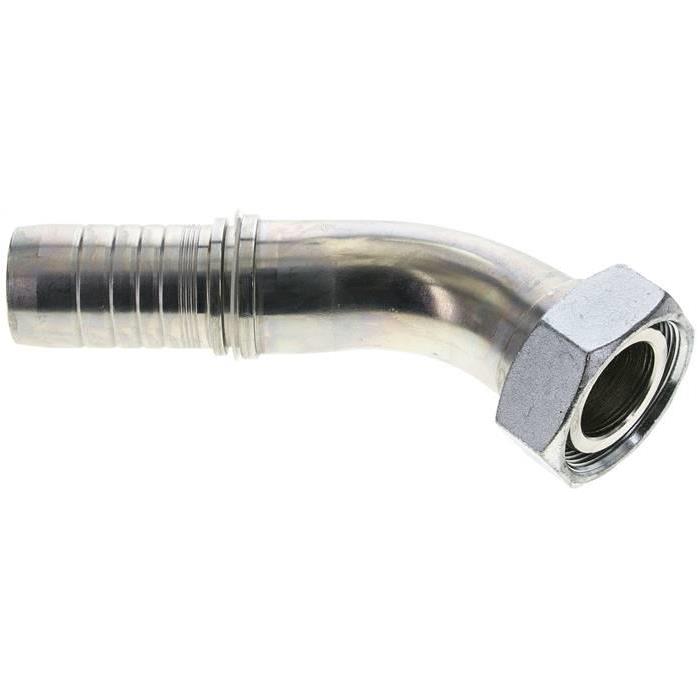

1.055-24A Pressanschluss DKO-L (45°), M 52 x 2 (42 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 52 x 2 (42 L)DN (mm)38BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht1 kg / Stk.

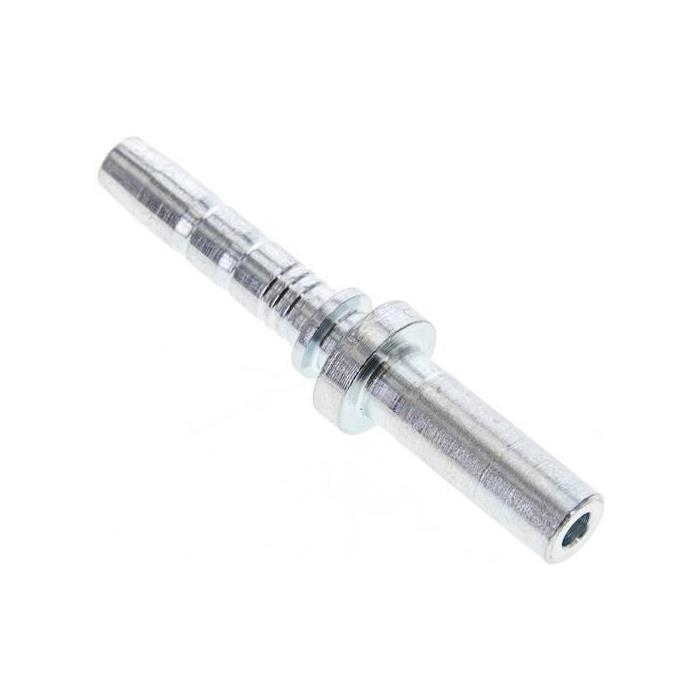

1.103-4A Pressanschluss RSL (gerade), 8 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße8 LDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht16 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (gerade)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht800 g / Stk.

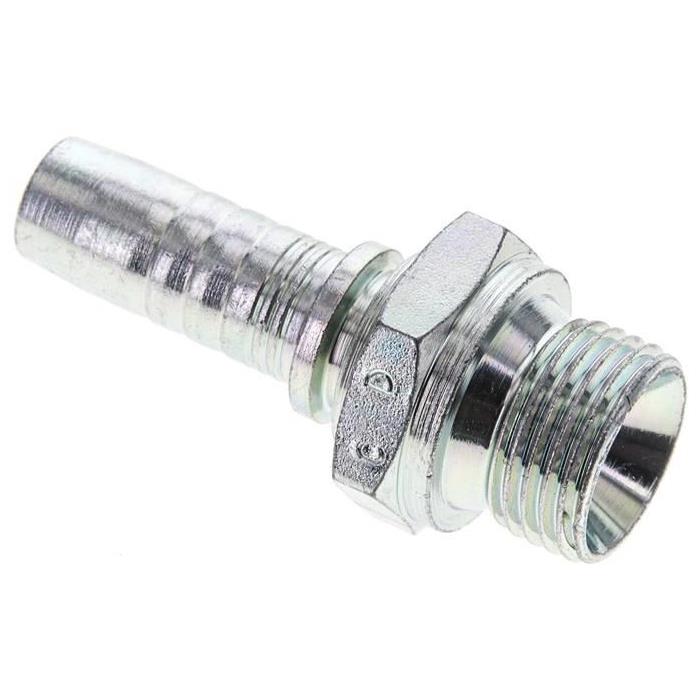

1.260-8A Pressanschluss AGR (gerade), G 1/2"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/2"DN (mm)12BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht80 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeVorteile:•hohe Flexibilität, •äußerst geringer BiegeradiusWeitere Eigenschaften:DN (mm)6Schlauch Ø innen (mm)6,4Schlauch Ø außen (mm)13,1Betriebsdruck (bar)400Berstdruck (bar)1850min. Biegeradius (mm)45Size Kenngröße4Gewicht300 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (90°)Anschlussgröße47,6 (1)DN (mm)25BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht700 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (45°)Anschlussgröße47,6 (1)DN (mm)25BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht650 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße71,4 (2)DN (mm)51BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht1,6 kg / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht1,1 kg / Stk.
1.243-12ES ES-Pressanschluss DKR (90°), G 3/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 3/4"NW (mm)19BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht250 g / Stk.

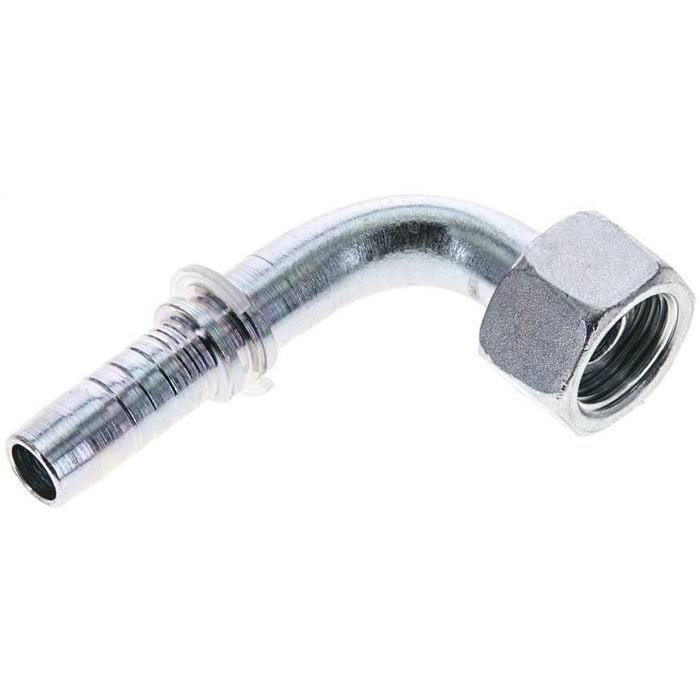

1.243-8A Pressanschluss DKR (90°), G 1/2"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/2"DN (mm)12BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht110 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße63,5 (1-1/2)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1,2 kg / Stk.
5.203-12ES ES-4SH-Pressanschluss DKR (gerade), G 3/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 3/4"NW (mm)19BeschreibungBSP-Dichtkopf 60° mit ÜberwurfmutterGewicht190 g / Stk.
