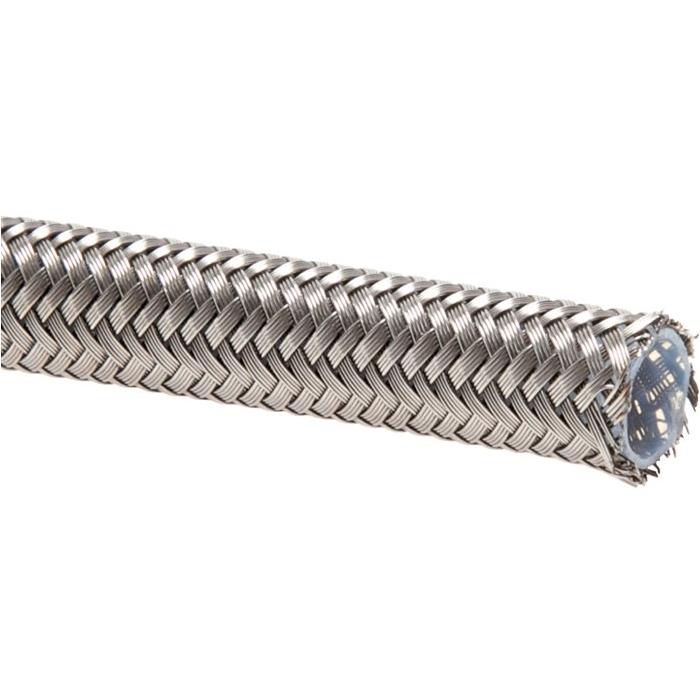

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)12Schlauch Ø innen (mm)13,0 - 13,6Schlauch Ø außen (mm)16,0 - 17,2PTFE Wandstärke (mm)0,90Betriebsdruck (bar)161Berstdruck (bar)483min. Biegeradius (mm)152Gewicht850 g / Stk.

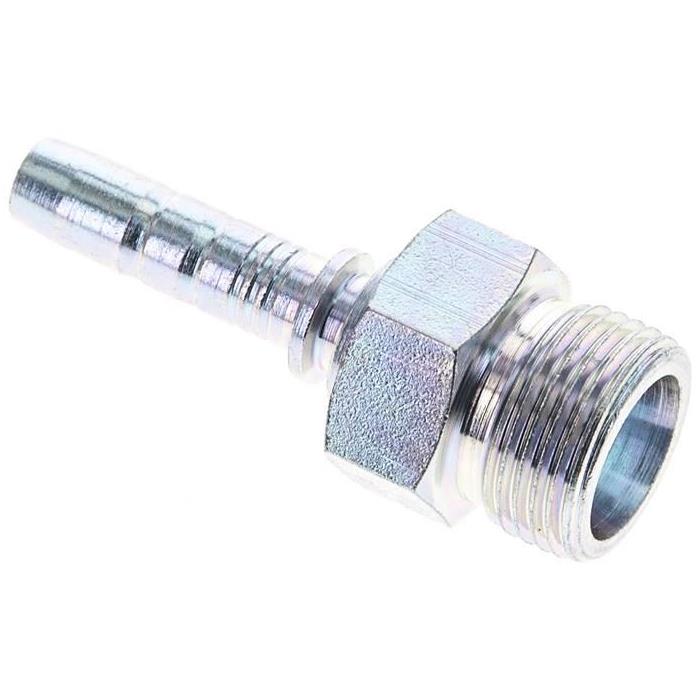

1.180-5A Pressanschluss CES (gerade), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)8BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht60 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)25Schlauch Ø innen (mm)25,4Schlauch Ø außen (mm)33,4Betriebsdruck (bar)40Berstdruck (bar)160min. Biegeradius (mm)130Size Kenngröße16Gewicht500 g / Stk.

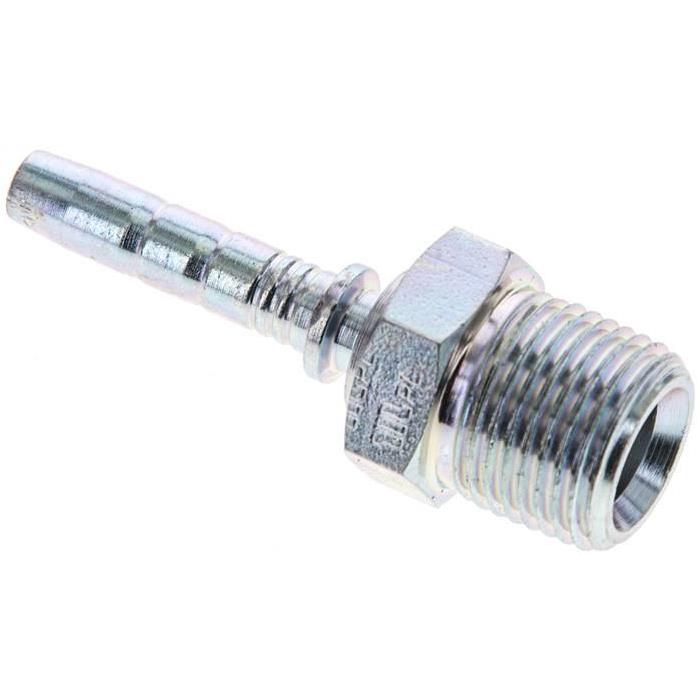

1.300-6-4A Pressanschluss AGN (gerade), NPTF 3/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/8"DN (mm)6BeschreibungNPTF-Außengewinde, konisch dichtendGewicht36 g / Stk.

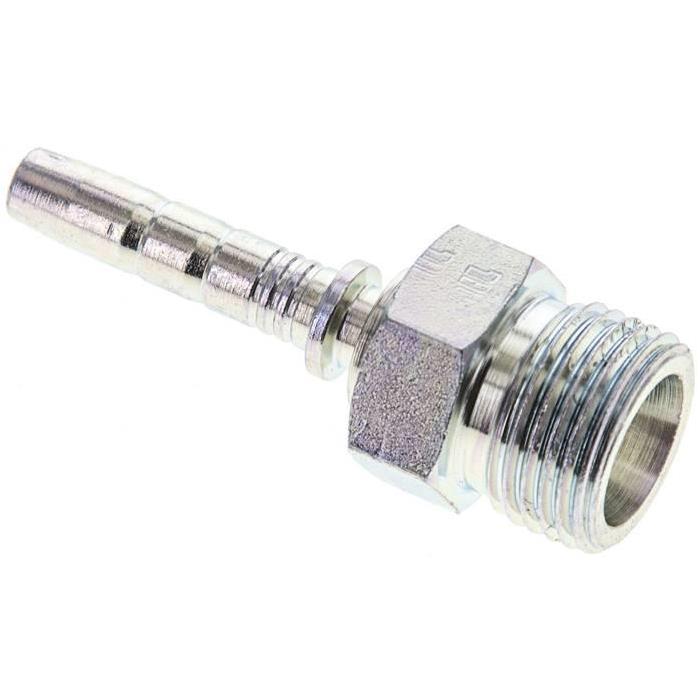

1.180-4A Pressanschluss CES (gerade), M 18 x 1,5 (10 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 18 x 1,5 (10 S)DN (mm)6BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht40 g / Stk.

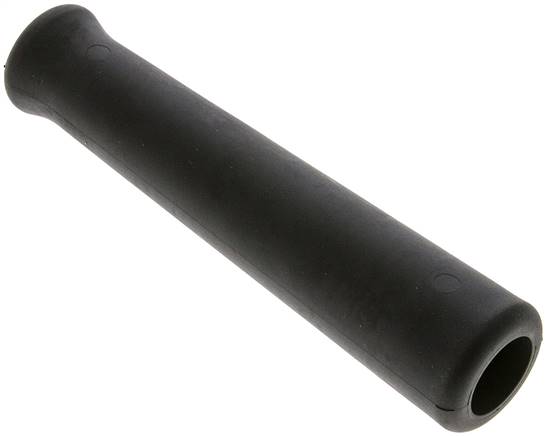

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)10BeschreibungGummiknickschutz für Waschschläuche (schwarz)Gewicht50 g / Stk.
1.260-4A Pressanschluss AGR (gerade), G 1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/4"DN (mm)6BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht32 g / Stk.

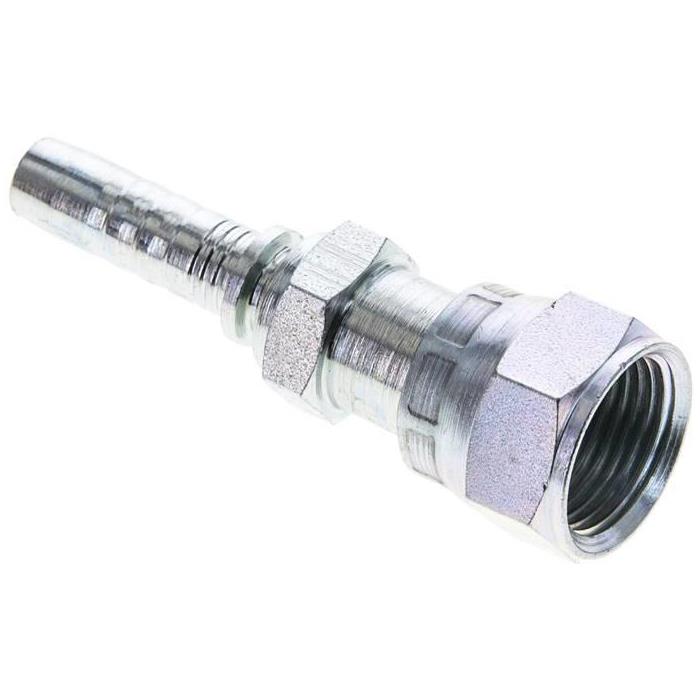

1.315-8-6A Pressanschluss ORFS (gerade), UN 13/16"-16Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUN 13/16-16DN (mm)10BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht80 g / Stk.

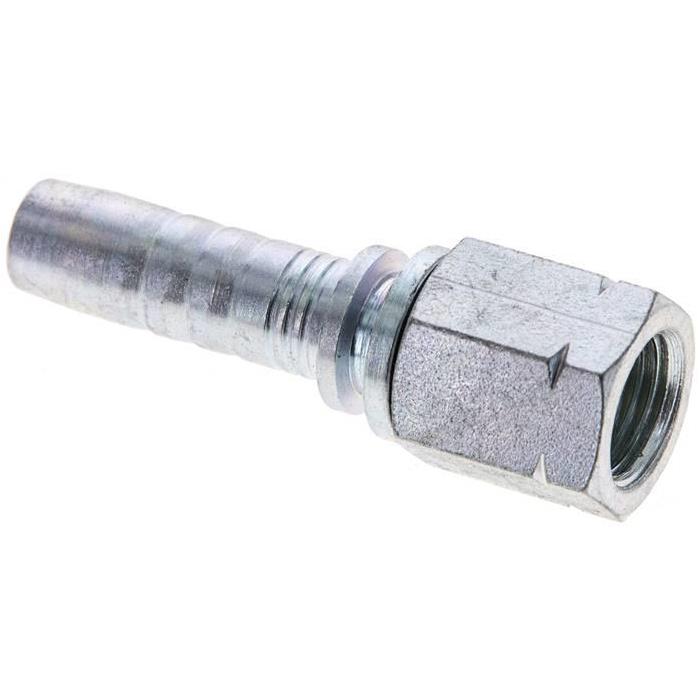

1.313-5-6A Pressanschluss DKJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 1/2-20DN (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht38 g / Stk.

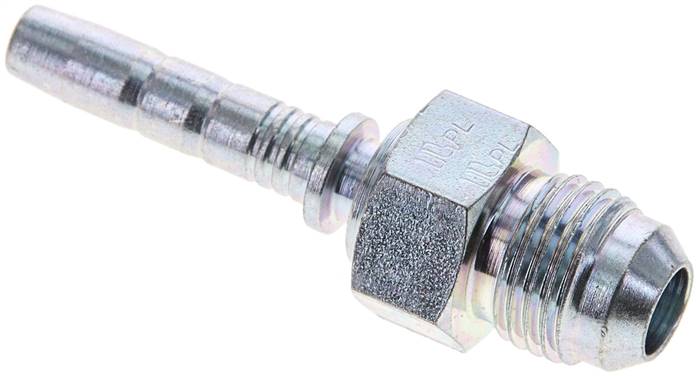

1.370-6-4A Pressanschluss AGJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht33 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße40,0 x 51,4 (Da x L)DN (mm)19BeschreibungPressfassung für 4 SH-Schlauch (EN 856) für Armatur mit AusrGewicht155 g / Stk.

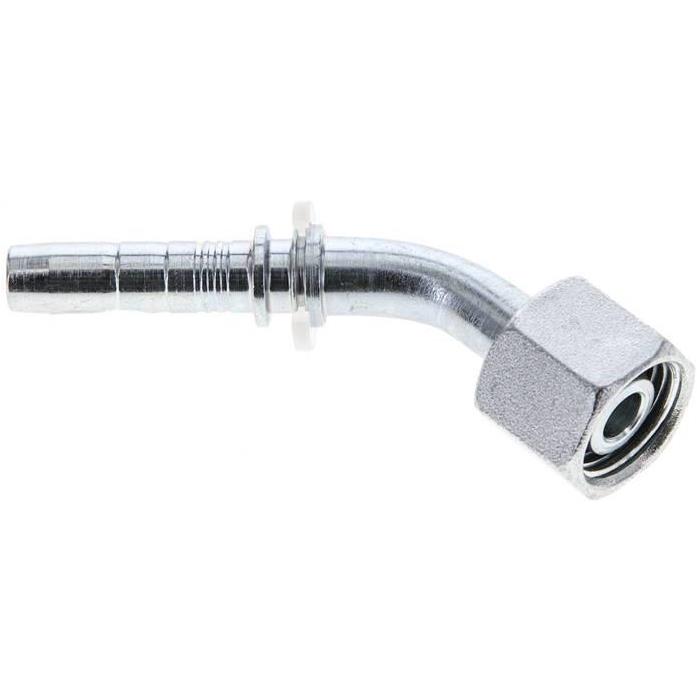

1.055-5A Pressanschluss DKO-L (45°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht44 g / Stk.
*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)8BeschreibungGummiknickschutz für Waschschläuche (schwarz)Gewicht60 g / Stk.

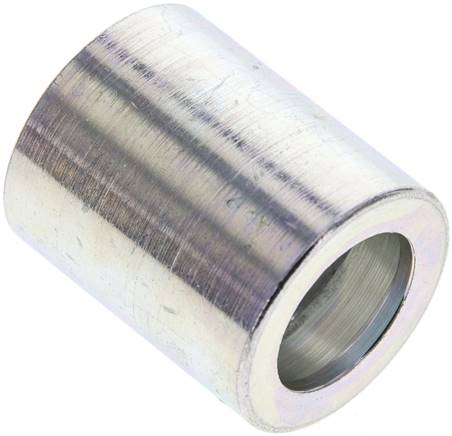

731-08A Pressanschluss Hülse 3 TE (nicht geschält), 28,4 x 34 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße28,4 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht36 g / Stk.

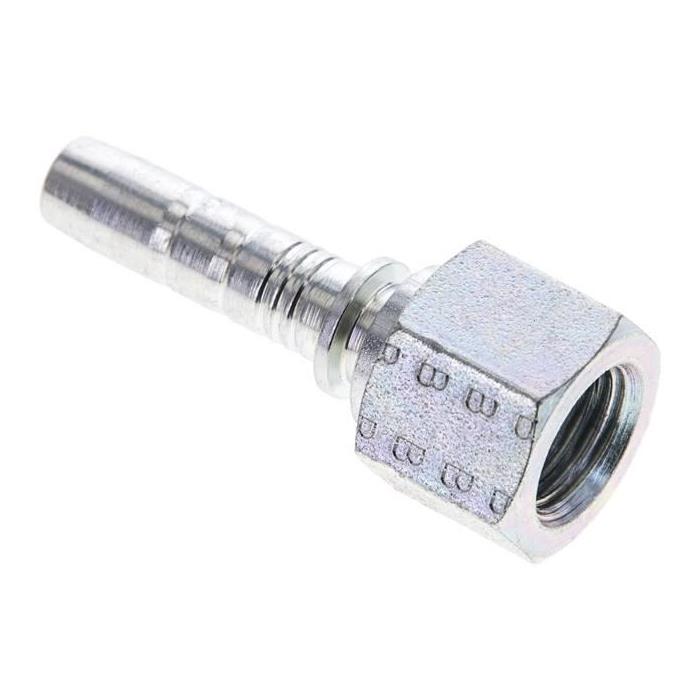

1.203-4-5A Pressanschluss DKR (gerade), G 1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/4"DN (mm)8BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht38 g / Stk.

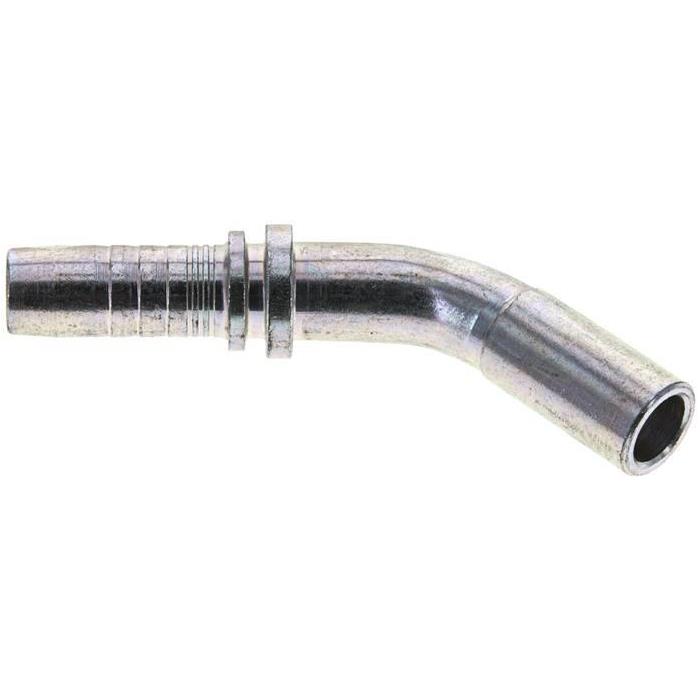

1.105-8A Pressanschluss RSL (45°), 15 LWeitere Eigenschaften:BauformRSL (45°)Anschlussgröße15 LDN (mm)12BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht70 g / Stk.
1.370-10A Pressanschluss AGJ (gerade), UNF 7/8"-14Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 7/8-14DN (mm)16BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht95 g / Stk.

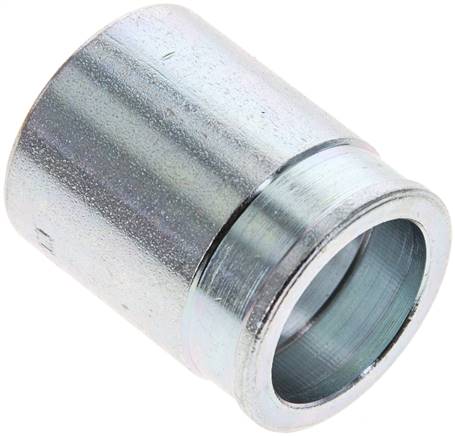

721-10A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 29 x 36 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße29 x 36 (Da x L)DN (mm)16BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht42 g / Stk.

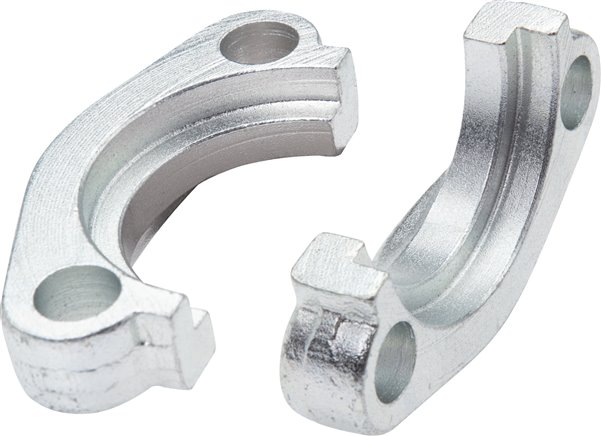

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild1-SAE (3000 PSI)für Flansch Ø (mm)44,5D (mm)70C (mm)52,4L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)250passende Schrauben 8.8912-M10X30 ESBetriebsdruck* Schrauben 10.9 (bar)315passende Schrauben 10.9912-M10X30 12.9

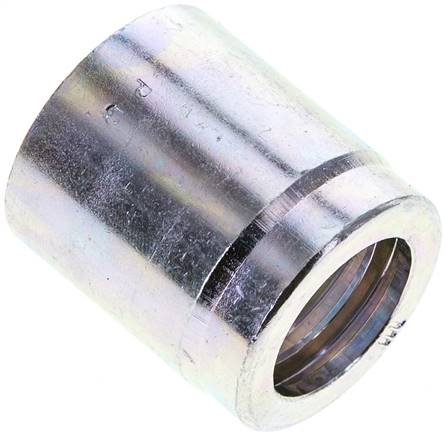

111-10A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 33 x 37 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße33 x 37 (Da x L)DN (mm)16BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht60 g / Stk.

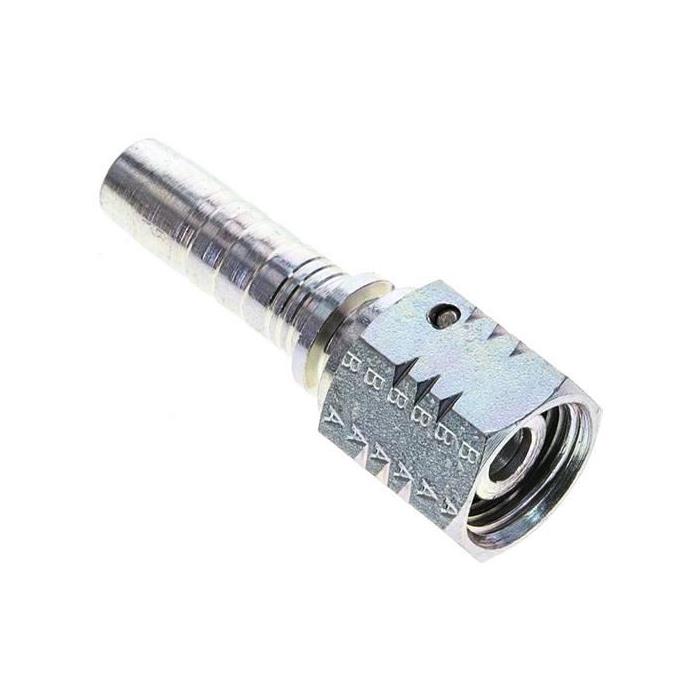

1.051-5-6A Pressanschluss DKO-L (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht45 g / Stk.

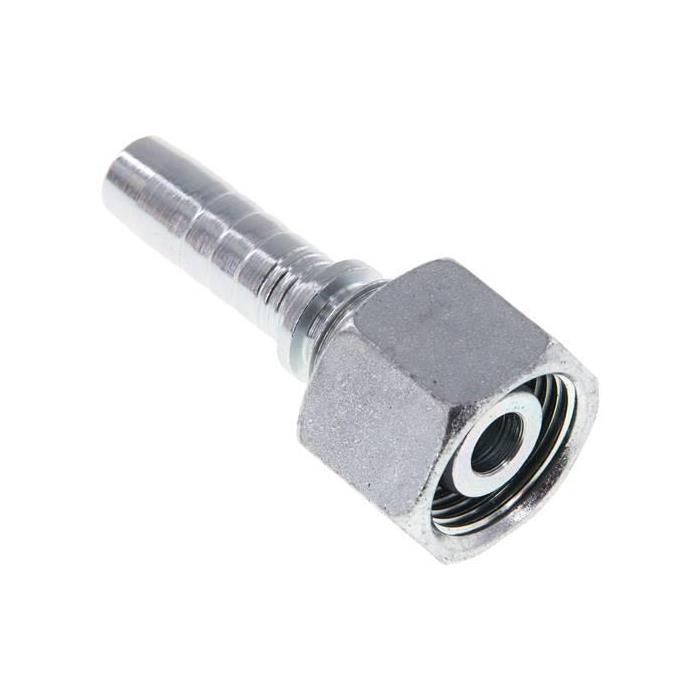

1.081-5-6A Pressanschluss DKO-S (gerade), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht65 g / Stk.

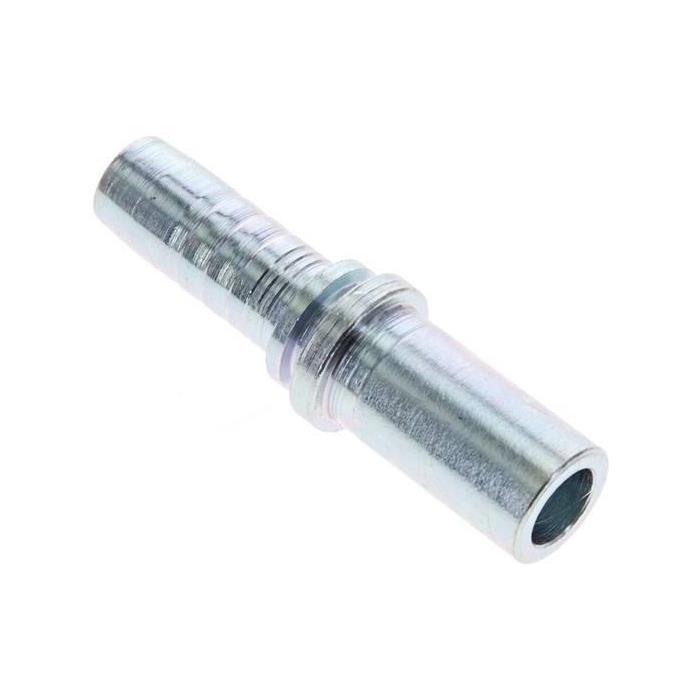

1.123-8A Pressanschluss RSS (gerade), 16 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße16 SDN (mm)12BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht55 g / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild1-SAE (3000 PSI)für Flansch Ø (mm)44,5D (mm)70C (mm)52,4L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)250passende Schrauben 8.8912-M10X30Betriebsdruck* Schrauben 10.9 (bar)315passende Schrauben 10.9912-M10X30 12.9Gewicht220 g / Stk.
