1.085-20ES ES-Pressanschluss DKO-S (45°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-Stu

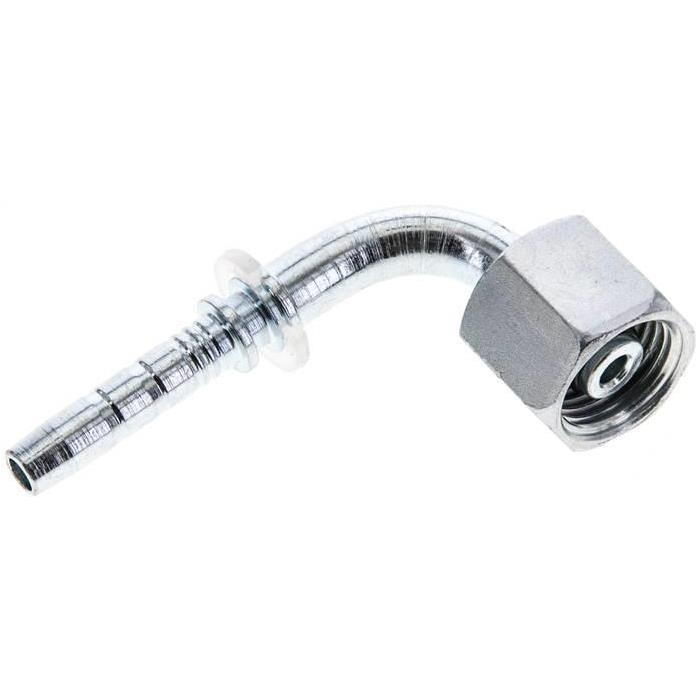

1.089-3-4A Pressanschluss DKO-S (90°), M 16 x 1,5 (8 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 16 x 1,5 (8 S)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht42 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße63,5 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1,3 kg / Stk.
1.470-20ES ES-Pressanschluss SFL (90°), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße50,8 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.

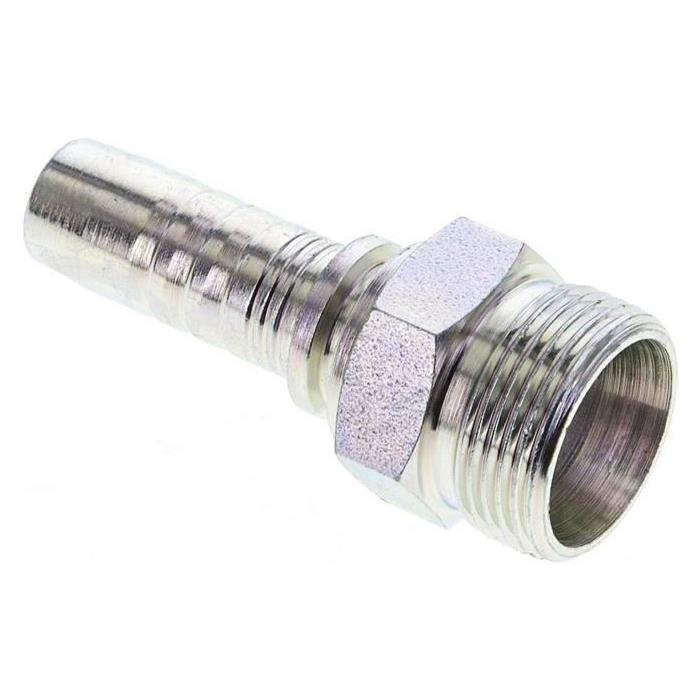

1.190-8A Pressanschluss CEF (gerade), M 24 x 1,5 (16,75)Weitere Eigenschaften:BauformCEF (gerade)AnschlussgrößeM 24 x 1,5 (16,75)DN (mm)12BeschreibungAußengewinde 24° für Schneidringverbindung, französich Ø-GAZGewicht70 g / Stk.

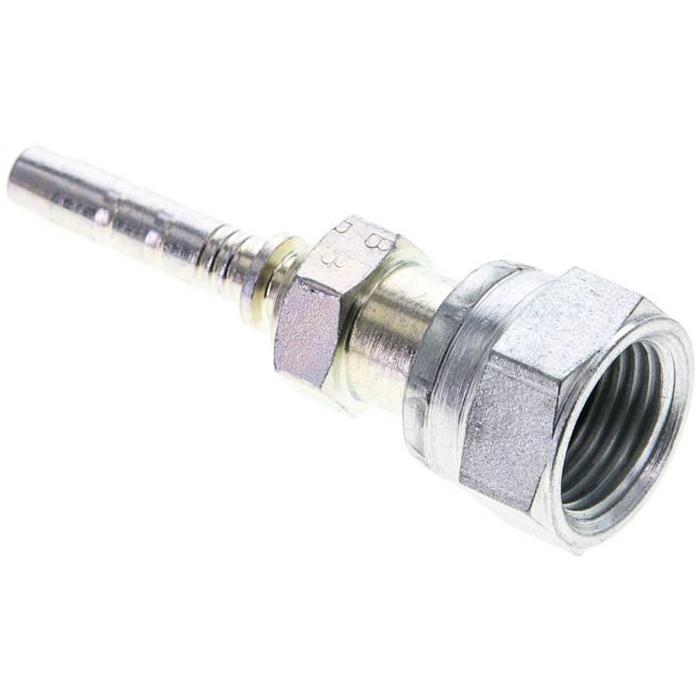

1.315-6-4A Pressanschluss ORFS (gerade), UN 11/16"-16Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUN 11/16-16DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht55 g / Stk.
1.471-12-10ES ES-Pressanschluss SFS (90°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße41,3 (3/4)NW (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

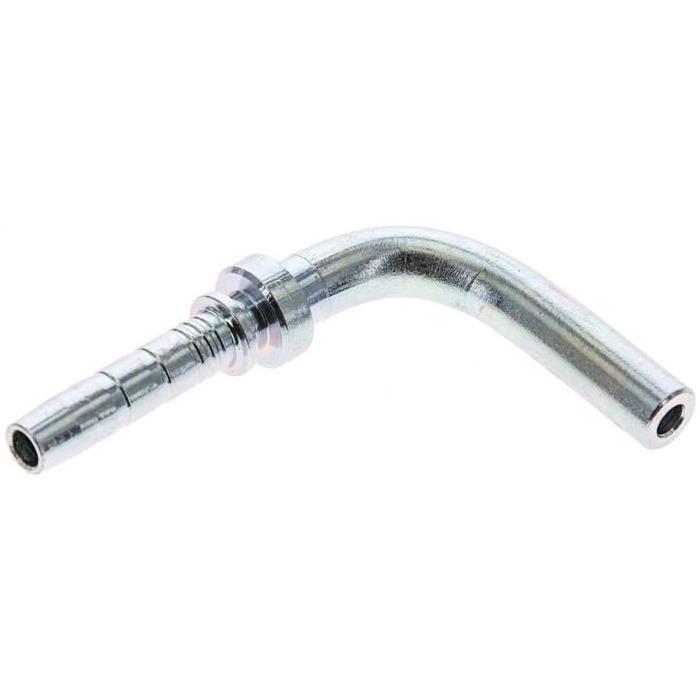

1.129-3-4A Pressanschluss RSS (90°), 8 SWeitere Eigenschaften:BauformRSS (90°)Anschlussgröße8 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht23 g / Stk.

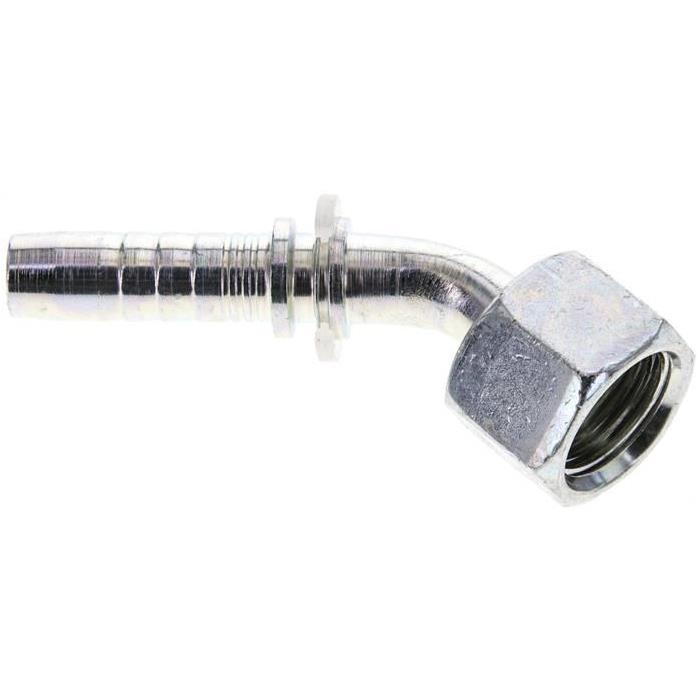

1.345-6A Pressanschluss ORFS (45°), UN 11/16"-16Weitere Eigenschaften:BauformORFS (45°)AnschlussgrößeUN 11/16-16DN (mm)10BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht55 g / Stk.

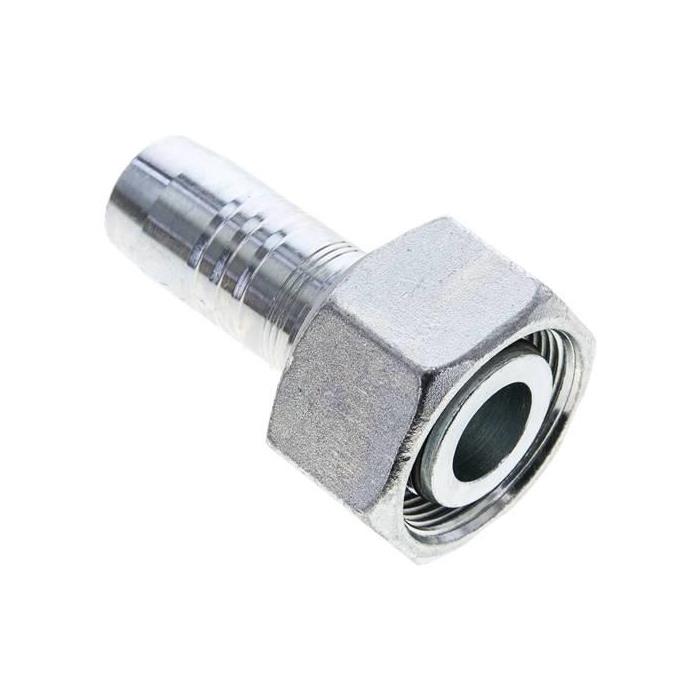

1.081-16A Pressanschluss DKO-S (gerade), M 42 x 2 (30 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 42 x 2 (30 S)DN (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht420 g / Stk.

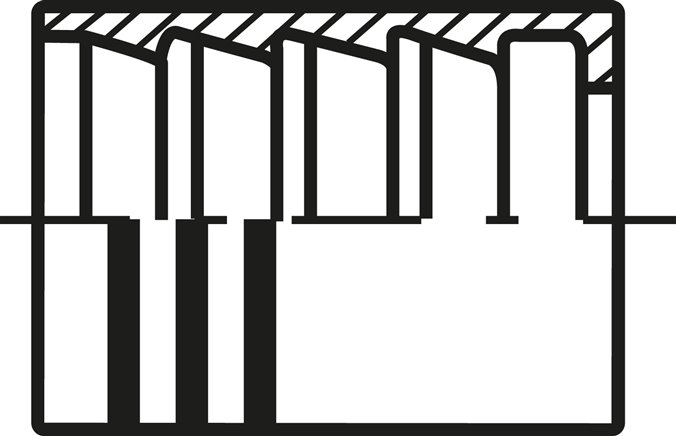

440-06ES ES-Pressanschluss Hülse 4 SP (außen geschält), 26 x 35 (Da x L)Weitere Eigenschaften:BauformHülse 4 SP (außen geschält)Anschlussgröße26 x 35 (Da x L)NW (mm)10BeschreibungPressfassung für Schlauch 4 SP (EN 853) (außen geschält)Gewicht60 g / Stk.

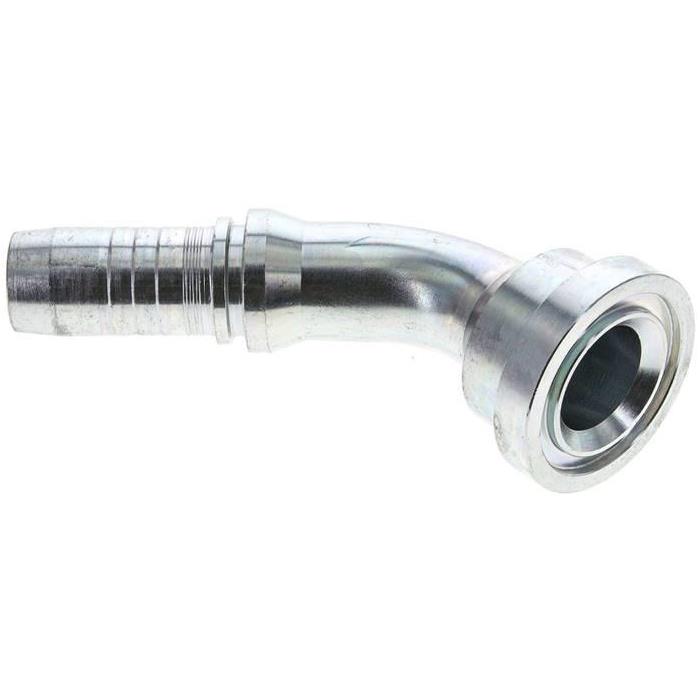

1.451-20-16A Pressanschluss SFS (45°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße54,0 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht550 g / Stk.
1.203-4ES ES-Pressanschluss DKR (gerade), G 1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/4"NW (mm)6BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht30 g / Stk.

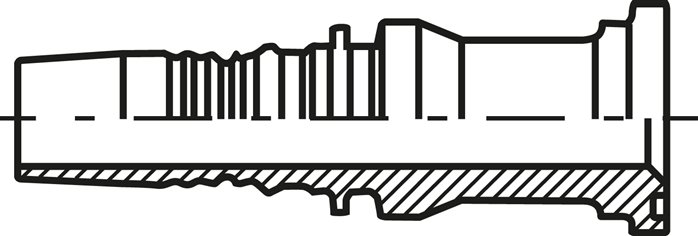

5.421-24ES ES-4SH-Pressanschluss SFS (gerade), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße63,5 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
5.233-16ES ES-4SH-Pressanschluss DKR (45°), G 1"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1"NW (mm)25BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter
1.233-32ES ES-Pressanschluss DKR (45°), G 2"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 2"NW (mm)51BeschreibungBSP-Dichtkopf mit Überwurfmutter

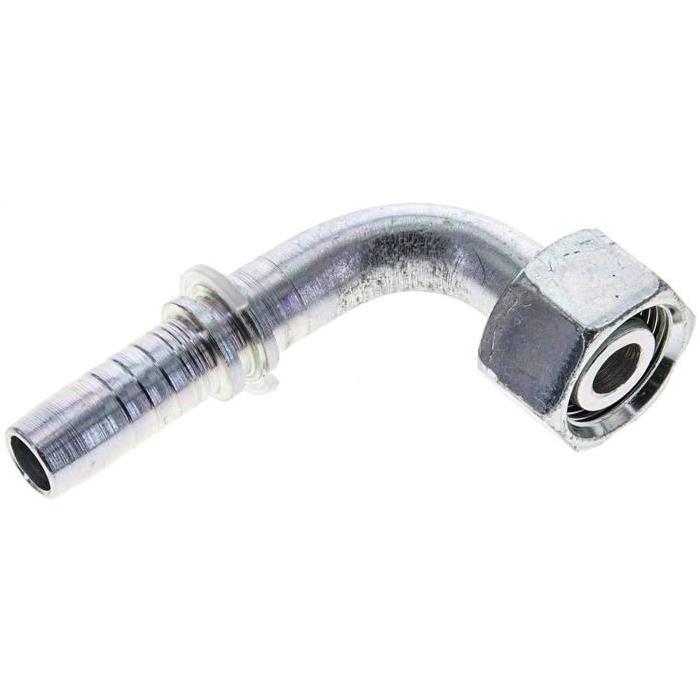

1.059-8A Pressanschluss DKO-L (90°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht115 g / Stk.

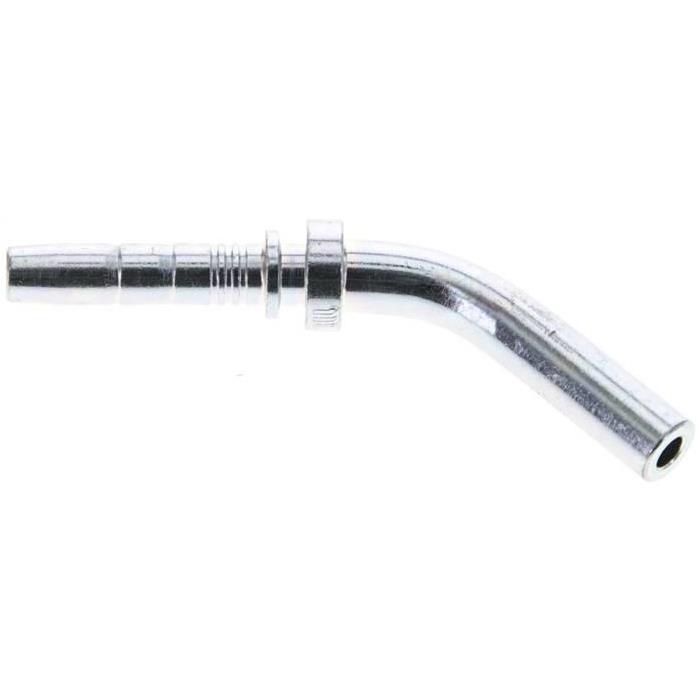

1.125-3-4A Pressanschluss RSS (45°), 8 SWeitere Eigenschaften:BauformRSS (45°)Anschlussgröße8 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht21 g / Stk.

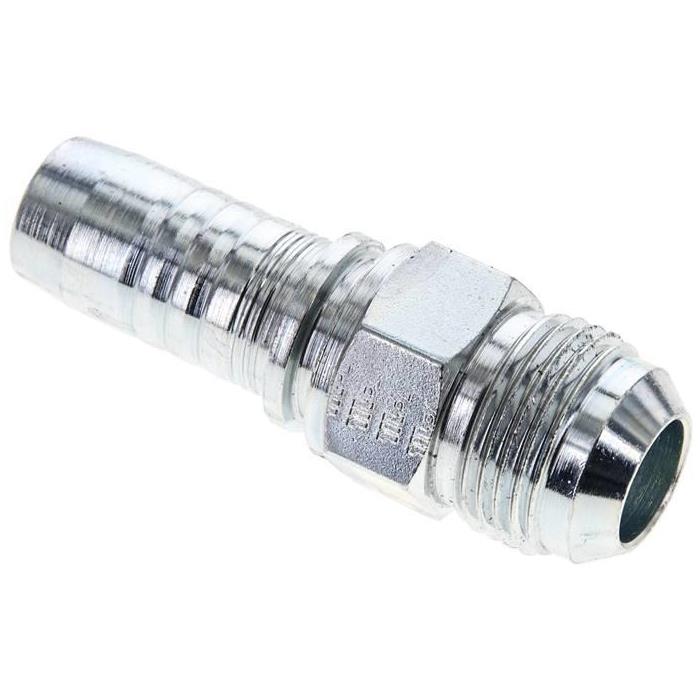

1.370-12A Pressanschluss AGJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUN 1-1/16-12DN (mm)19BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht140 g / Stk.

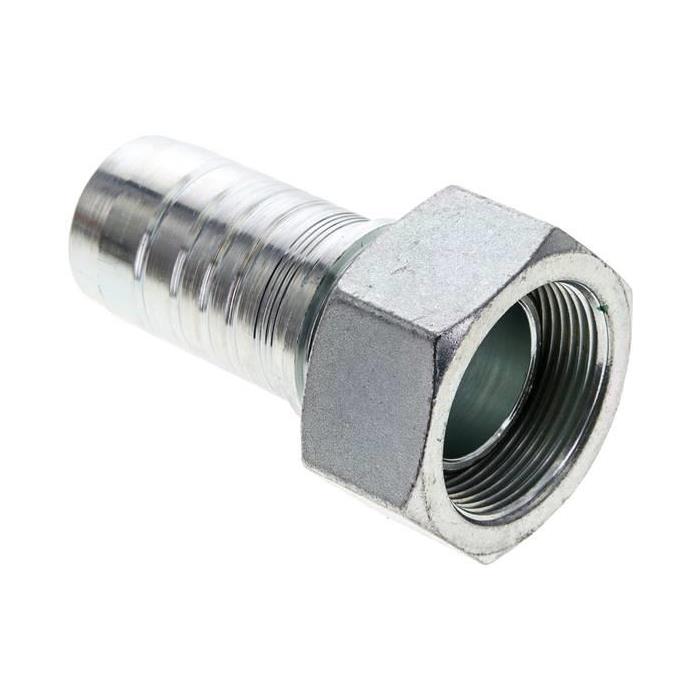

1.203-24A Pressanschluss DKR (gerade), G 1-1/2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/2"DN (mm)38BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht650 g / Stk.
5.420-24ES ES-4SH-Pressanschluss SFL (gerade), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße60,3 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
1.353-4A Pressanschluss DKJ (90°), UNF 7/16"-20Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/16-20DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht30 g / Stk.
1.300-6-8A Pressanschluss AGN (gerade), NPTF 3/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/8"DN (mm)12BeschreibungNPTF-Außengewinde, konisch dichtendGewicht50 g / Stk.
