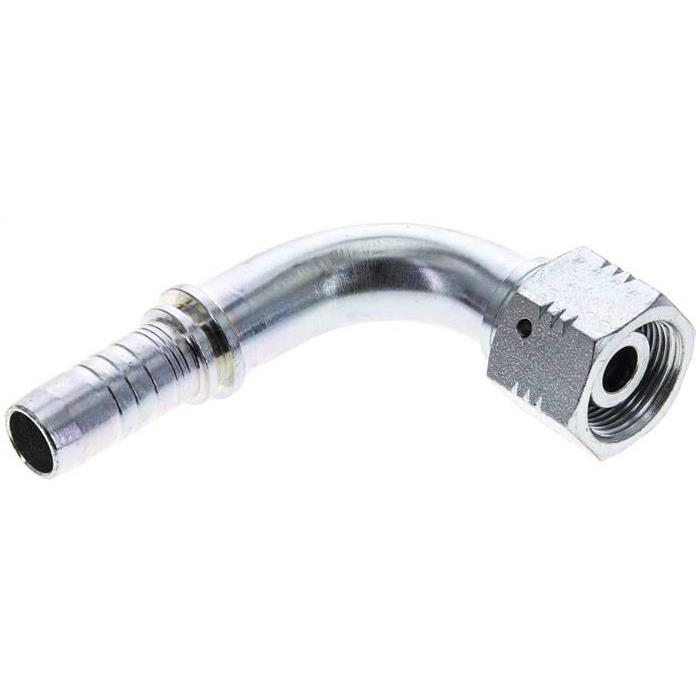

1.089-8-10A Pressanschluss DKO-S (90°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht230 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße38,1 (3/4)DN (mm)19BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht290 g / Stk.

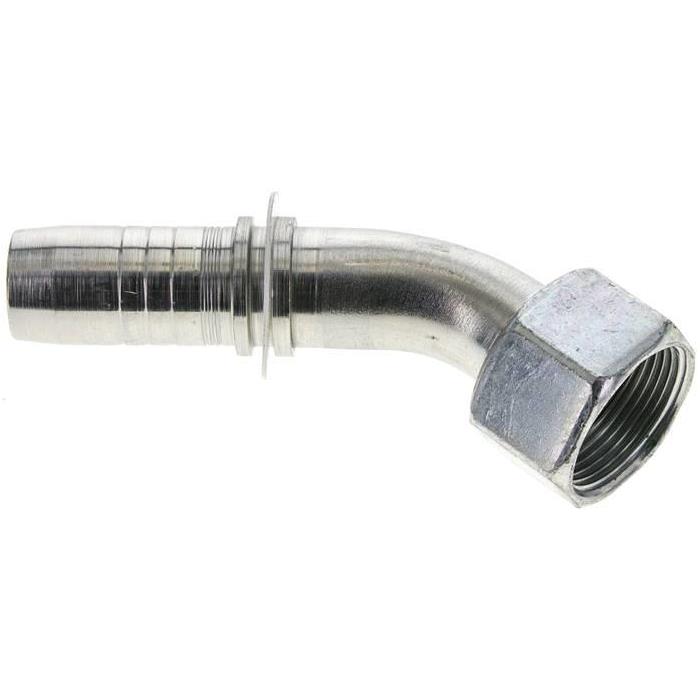

1.345-16A Pressanschluss ORFS (45°), UN 1-7/16"-12Weitere Eigenschaften:BauformORFS (45°)AnschlussgrößeUN 1-7/16-12DN (mm)25BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht360 g / Stk.

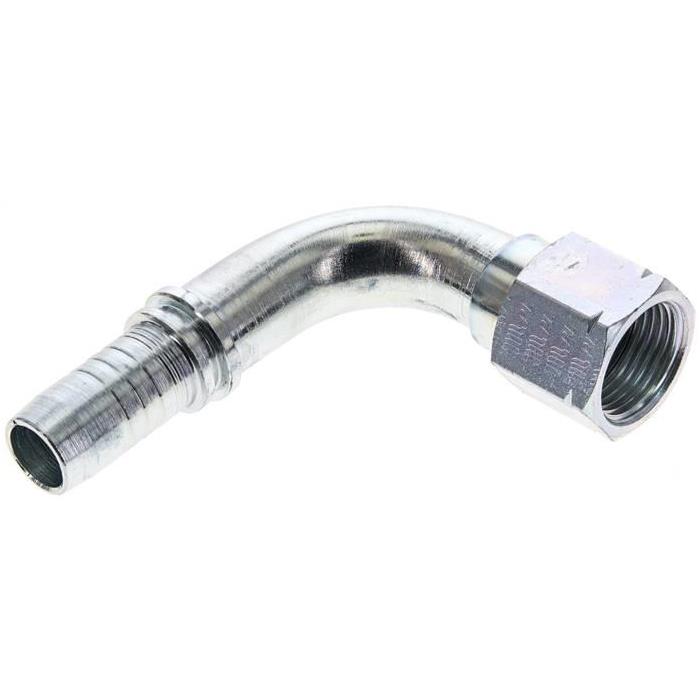

1.353-12A Pressanschluss DKJ (90°), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-1/16-12DN (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht280 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße48,0 x 64,5 (Da x L)DN (mm)25BeschreibungPressfassung für 4 SH-Schlauch (EN 856) für Armatur mit AusrGewicht250 g / Stk.
1.300-8ES ES-Pressanschluss AGN (gerade), NPTF 1/2"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1/2"NW (mm)12BeschreibungNPTF-Außengewinde, konisch dichtendGewicht80 g / Stk.

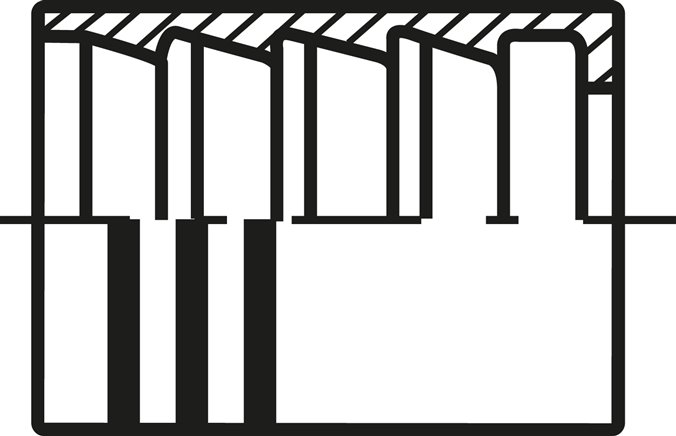

440-12ES ES-Pressanschluss Hülse 4 SP (außen geschält), 38 x 45 (Da x L)Weitere Eigenschaften:BauformHülse 4 SP (außen geschält)Anschlussgröße38 x 45 (Da x L)NW (mm)19BeschreibungPressfassung für Schlauch 4 SP (EN 853) (außen geschält)Gewicht135 g / Stk.

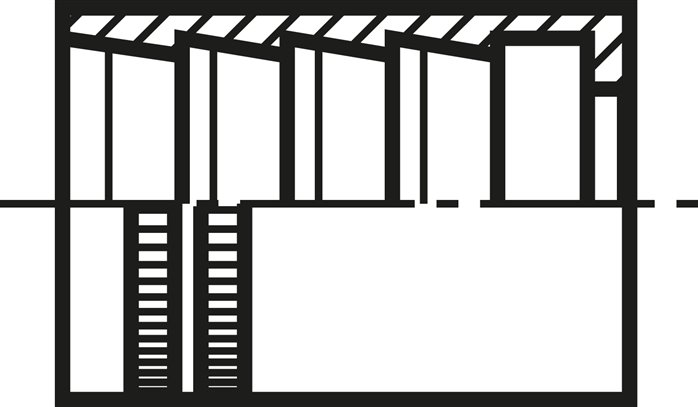

121-12ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 38 x 45 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße38 x 45 (Da x L)NW (mm)19BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht120 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKOR (gerade)AnschlussgrößeG 3/4"DN (mm)19BeschreibungBSP-Dichtkopf 60° mit O-Ring und Überwurfmutter (G-Gewinde)Gewicht250 g / Stk.

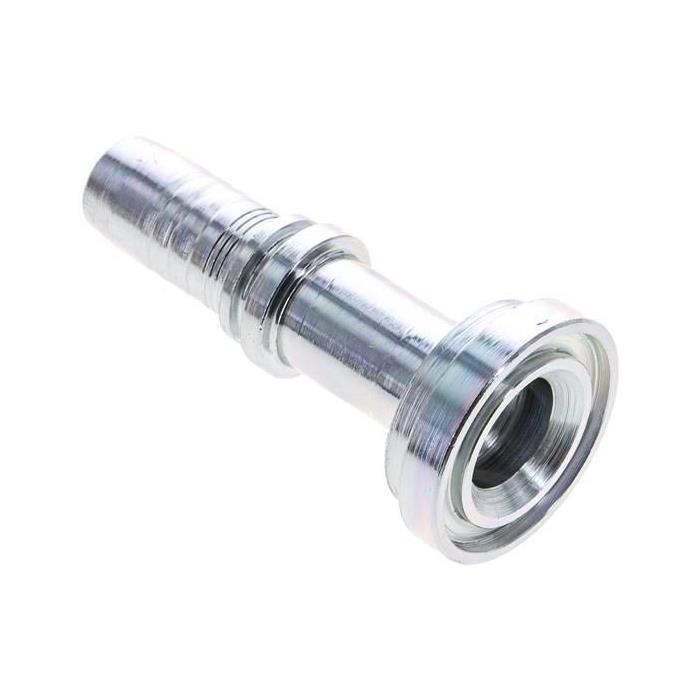

1.420-16-12A Pressanschluss SFL (gerade), 44,5 (1")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße44,5 (1)DN (mm)19BeschreibungSAE-Flansch, Standard-BaureiheGewicht210 g / Stk.
Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)6Schlauch Ø innen (mm)6,4Schlauch Ø außen (mm)17,6Betriebsdruck (bar)485Berstdruck (bar)2400min. Biegeradius (mm)125Size Kenngröße4Gewicht800 g / Stk.

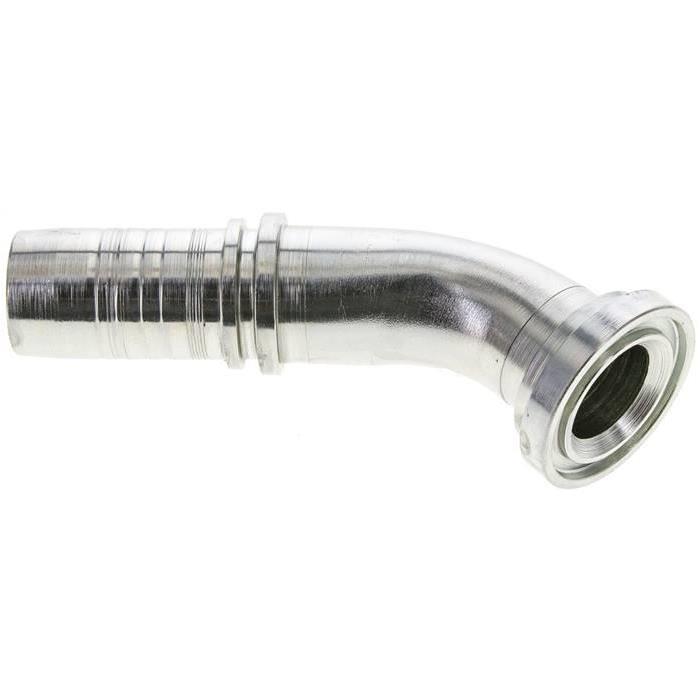

1.450-20A Pressanschluss SFL (45°), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße50,8 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Standard-BaureiheGewicht500 g / Stk.

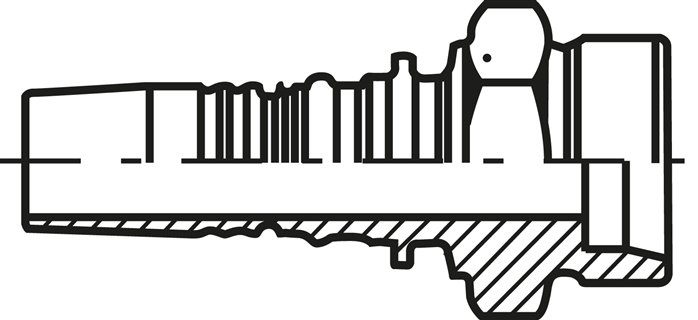

1.180-4ES ES-Pressanschluss CES (gerade), M 18 x 1,5 (10 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 18 x 1,5 (10 S)NW (mm)6BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht36 g / Stk.
1.370-5-4ES ES-Pressanschluss AGJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 1/2-20NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)

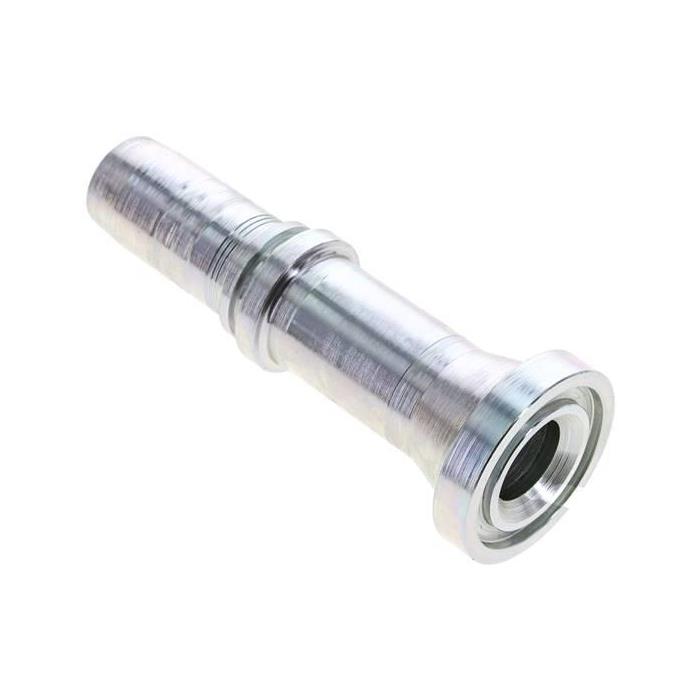

1.421-16A Pressanschluss SFS (gerade), 47,6 (1")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht390 g / Stk.
1.059-4ES ES-Pressanschluss DKO-L (90°), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 14 x 1,5 (8 L)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht36 g / Stk.

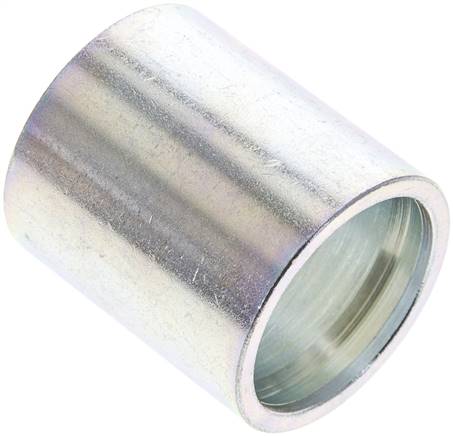

910-16A Pressanschluss Hülse 1 TF, 42 x 47 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße42 x 47 (Da x L)DN (mm)25BeschreibungPressfassung für Schlauch 1 TFGewicht110 g / Stk.

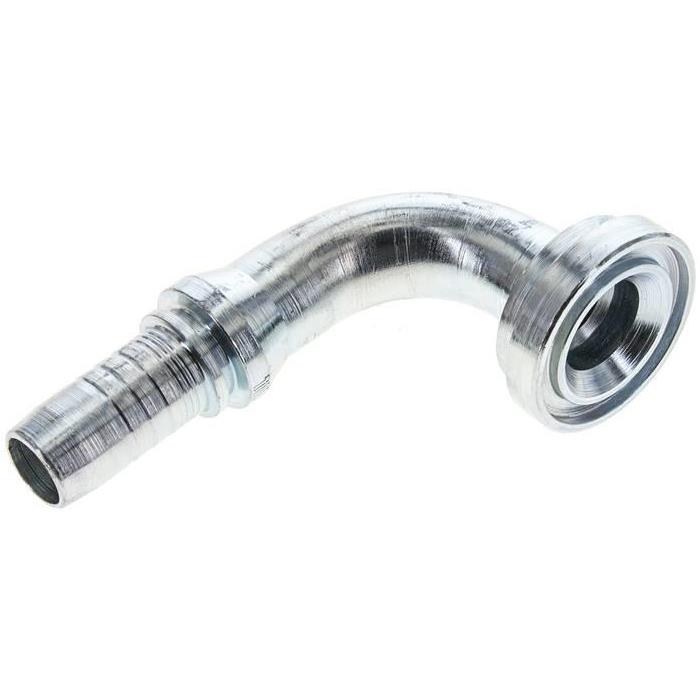

1.470-16-12A Pressanschluss SFL (90°), 44,5 (1")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße44,5 (1)DN (mm)19BeschreibungSAE-Flansch, Standard-BaureiheGewicht290 g / Stk.
1.252-8ES ES-Pressanschluss DFR (gerade), G 1/2"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 1/2"NW (mm)12BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht80 g / Stk.

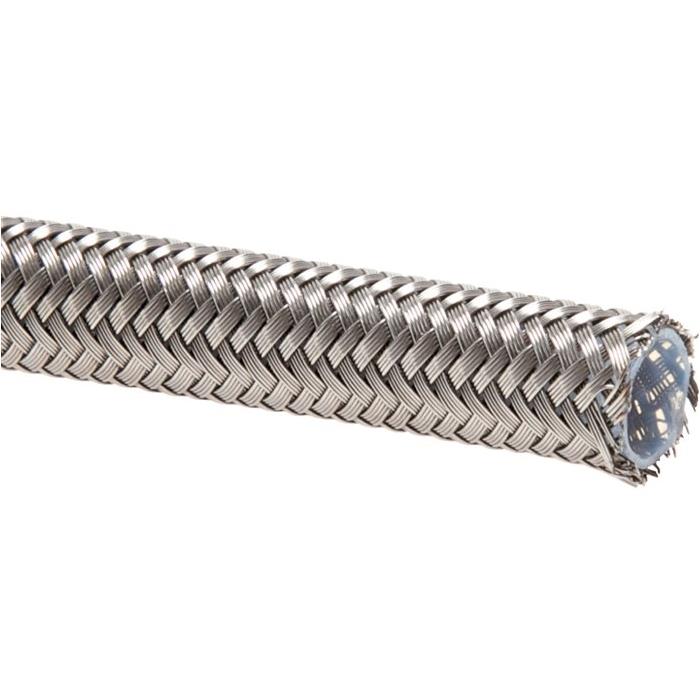

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)6Schlauch Ø innen (mm)6,45 - 6,96Schlauch Ø außen (mm)8,83 - 9,86PTFE Wandstärke (mm)0,75Betriebsdruck (bar)224Berstdruck (bar)672min. Biegeradius (mm)76Gewicht105 g / Stk.
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeVorteile:•hohe Flexibilität, •äußerst geringer BiegeradiusWeitere Eigenschaften:DN (mm)16Schlauch Ø innen (mm)16,0Schlauch Ø außen (mm)23,6Betriebsdruck (bar)250Berstdruck (bar)1050min. Biegeradius (mm)90Size Kenngröße10Gewicht650 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)25Schlauch Ø innen (mm)25,4Schlauch Ø außen (mm)32,0Betriebsdruck (bar)30Berstdruck (bar)120min. Biegeradius (mm)150Size Kenngröße16Gewicht490 g / Stk.
120-12ES ES-Pressanschluss Hülse 2 SN (geschält), 38 x 45 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße38 x 45 (Da x L)NW (mm)19BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht135 g / Stk.

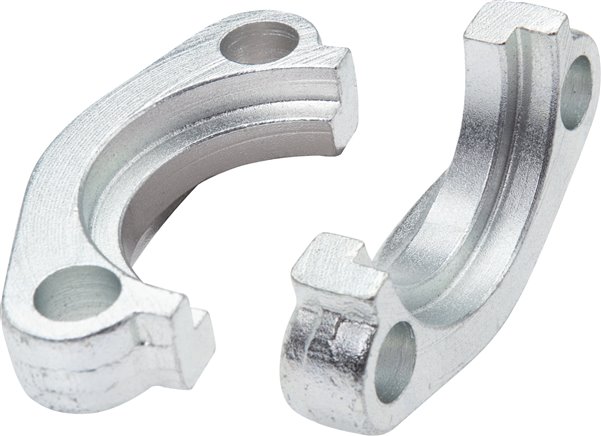

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1/2-SAE (6000 PSI)für Flansch Ø (mm)31,8D (mm)56C (mm)40,5L (mm)8,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M8X30 ESBetriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M8X30 12.9Gewicht170 g / Stk.
