5.343-12ES ES-4SH-Pressanschluss DKJ (45°), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-1/16-12NW (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

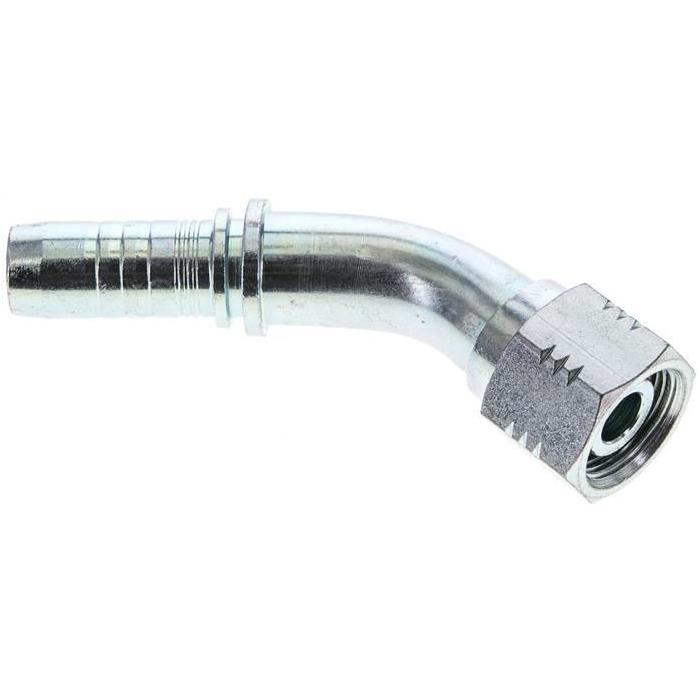

1.055-8-10A Pressanschluss DKO-L (45°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht175 g / Stk.
1.370-5ES ES-Pressanschluss AGJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 1/2-20NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)

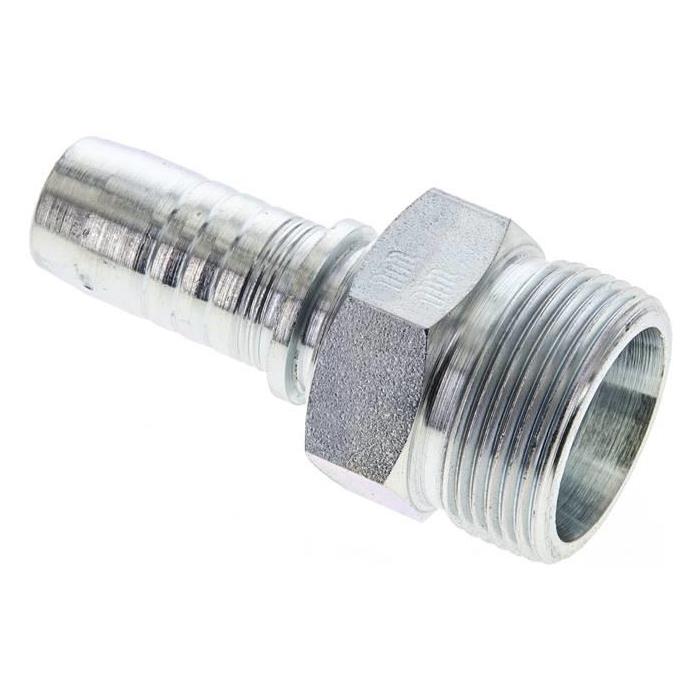

1.180-12A Pressanschluss CES (gerade), M 36 x 2 (25 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 36 x 2 (25 S)DN (mm)19BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht220 g / Stk.

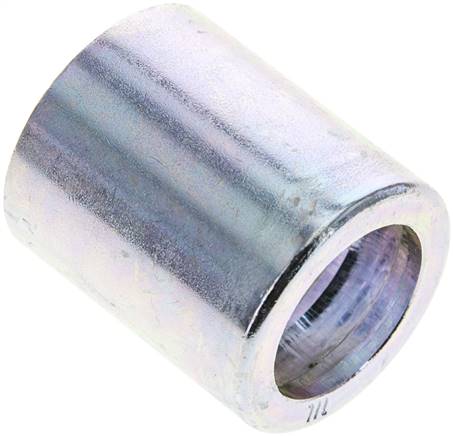

110-12A Pressanschluss Hülse 1 SN & 2 SC (geschält), 35,8 x 41,7 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN & 2 SC (geschält)Anschlussgröße35,8 x 41,7 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 1 SN (EN 853), 2 SC (EN 857) (gescGewicht110 g / Stk.

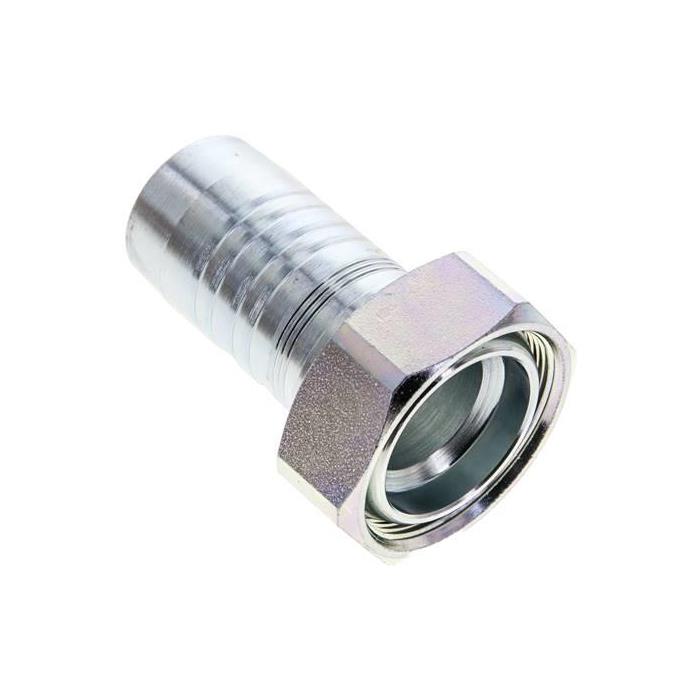

1.011-20A Pressanschluss DKM (gerade), M 45 x 1,5Weitere Eigenschaften:BauformDKM (gerade)AnschlussgrößeM 45 x 1,5DN (mm)31BeschreibungDichtkopf mit Überwurfmutter passend auf 60°-Stutzen DIN 763Gewicht300 g / Stk.
1.450-12ES ES-Pressanschluss SFL (45°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße38,1 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

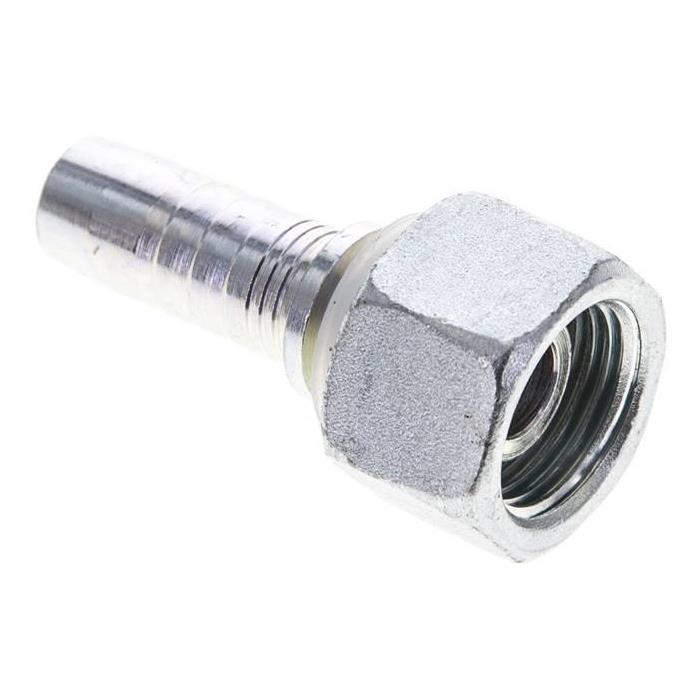

1.203-8A Pressanschluss DKR (gerade), G 1/2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/2"DN (mm)12BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht85 g / Stk.

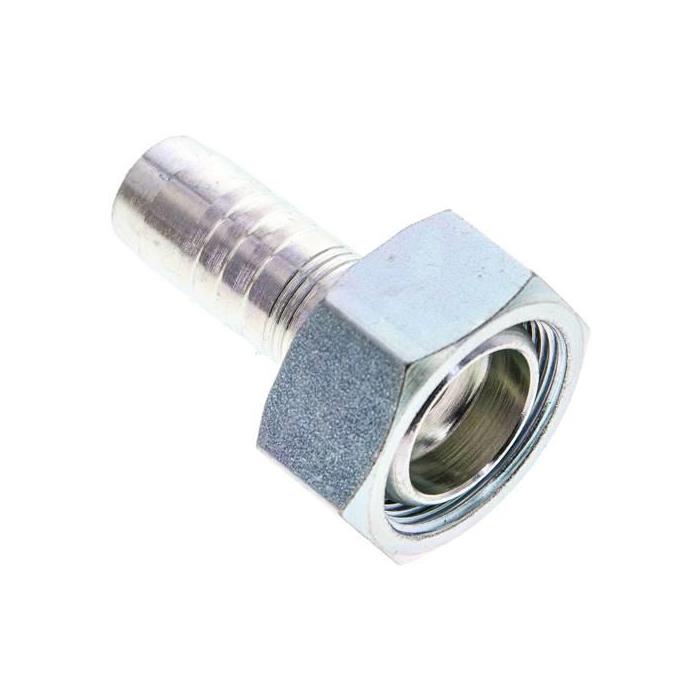

1.011-12-10A Pressanschluss DKM (gerade), M 30 x 1,5Weitere Eigenschaften:BauformDKM (gerade)AnschlussgrößeM 30 x 1,5DN (mm)16BeschreibungDichtkopf mit Überwurfmutter passend auf 60°-Stutzen DIN 763Gewicht115 g / Stk.

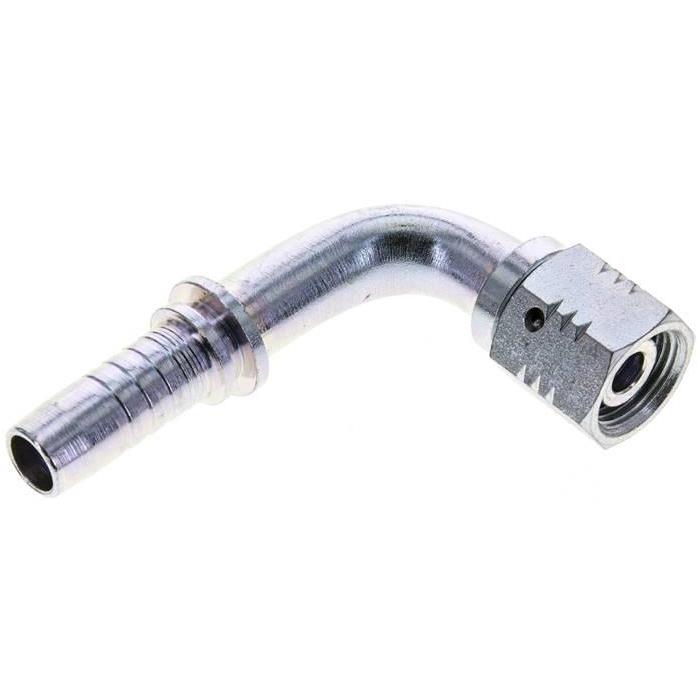

1.059-6-8A Pressanschluss DKO-L (90°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht120 g / Stk.

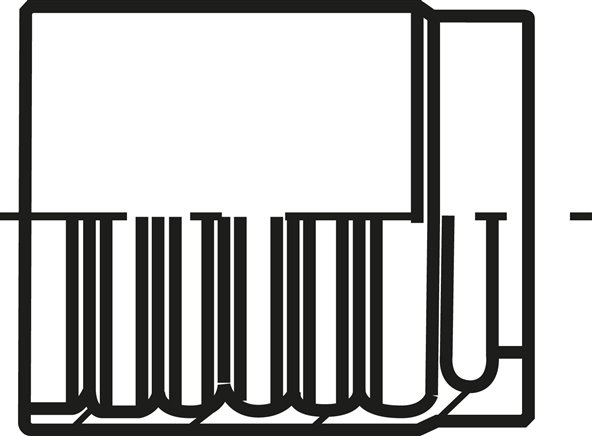

111-08A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 29 x 34 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße29 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht45 g / Stk.

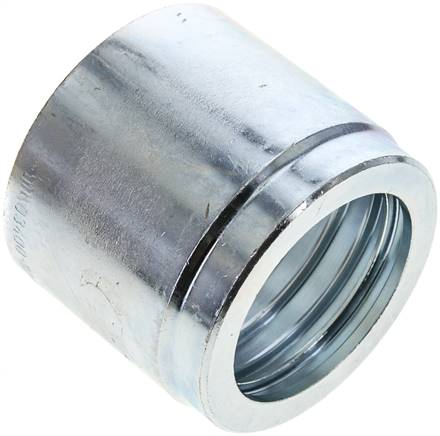

111-32A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 80,0 x 68,3 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße80,0 x 68,3 (Da x L)DN (mm)51BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht500 g / Stk.
1.471-16ES ES-Pressanschluss SFS (90°), 47,6 (1")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße47,6 (1)NW (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
1.343-12ES ES-Pressanschluss DKJ (45°), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-1/16-12NW (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
1.420-32ES ES-Pressanschluss SFL (gerade), 71,4 (2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße71,4 (2)NW (mm)51BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
1.109-4A Pressanschluss RSL (90°), 8 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße8 LDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht23 g / Stk.

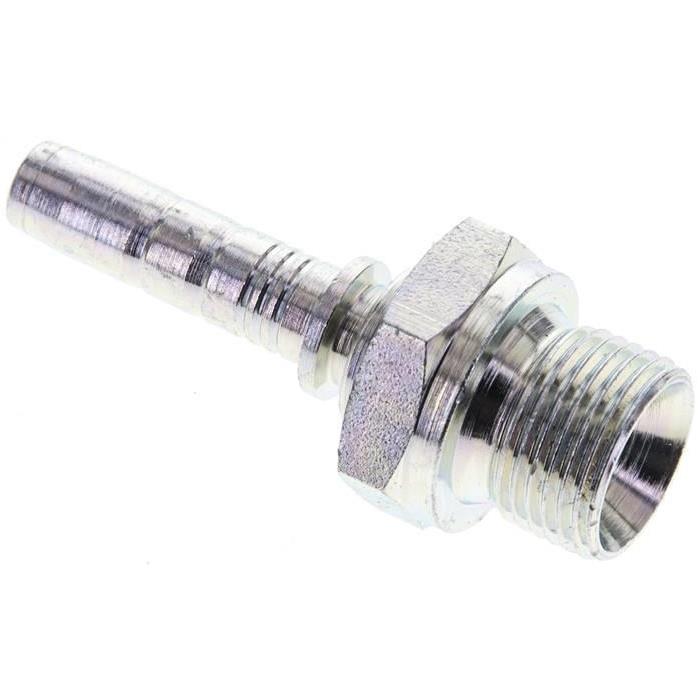

1.260-6-5A Pressanschluss AGR (gerade), G 3/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/8"DN (mm)8BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht46 g / Stk.

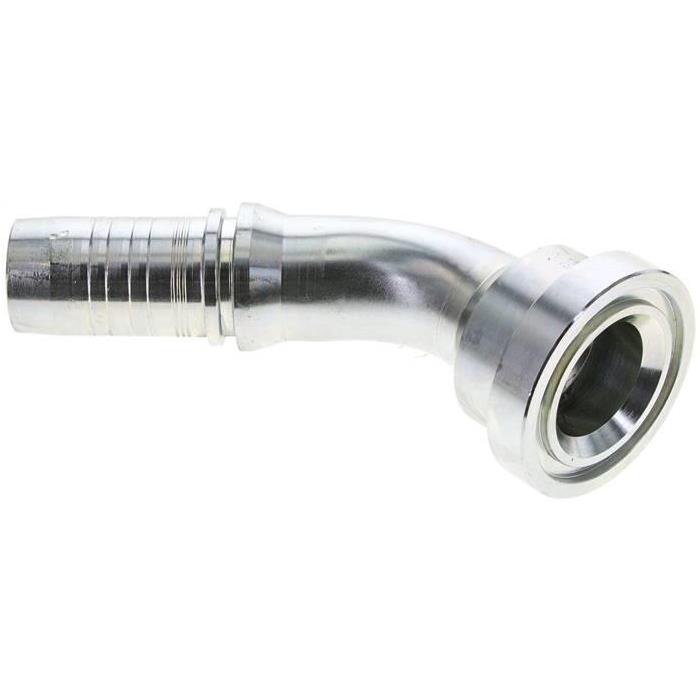

1.451-24-20A Pressanschluss SFS (45°), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße63,5 (1-1/2)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht850 g / Stk.

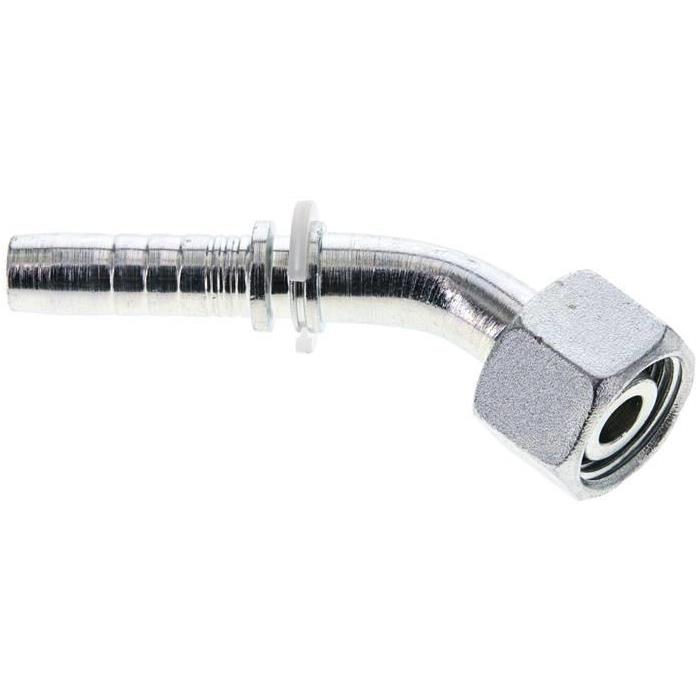

1.055-6A Pressanschluss DKO-L (45°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht60 g / Stk.

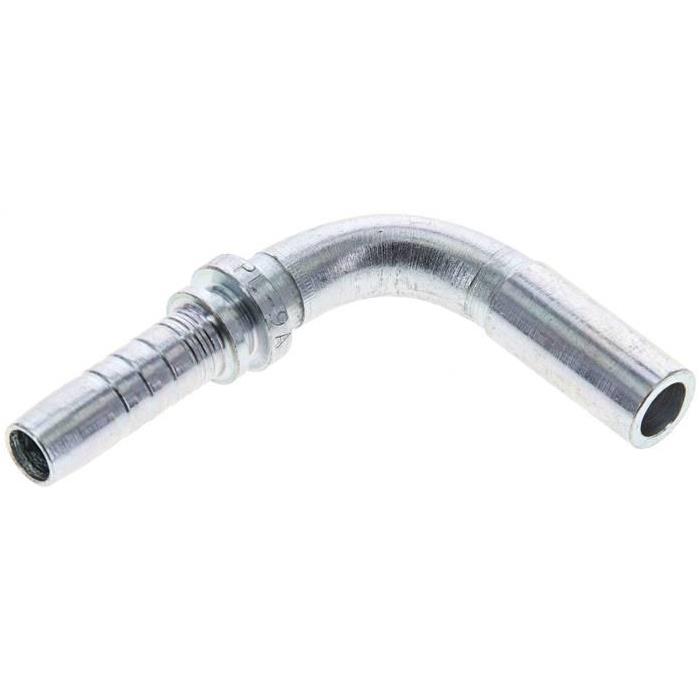

1.109-6A Pressanschluss RSL (90°), 12 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße12 LDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht45 g / Stk.

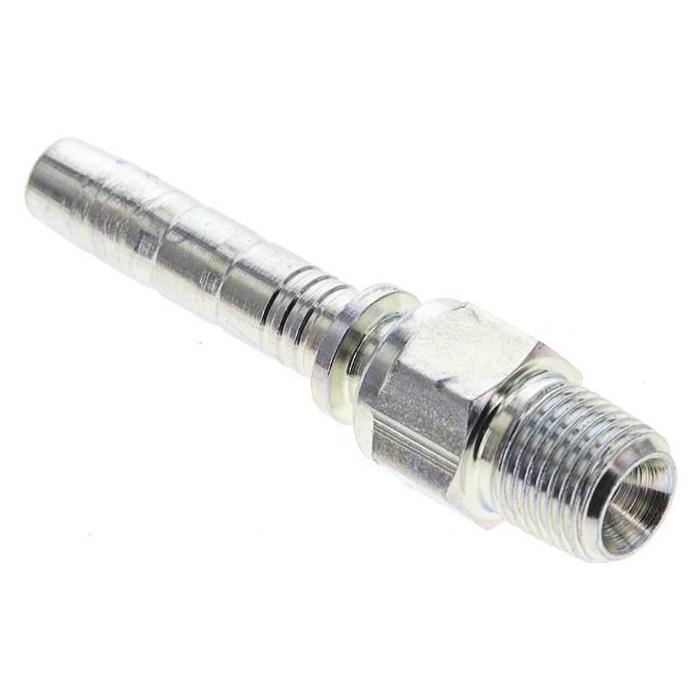

1.300-2-4A Pressanschluss AGN (gerade), NPTF 1/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1/8"DN (mm)6BeschreibungNPTF-Außengewinde, konisch dichtendGewicht18 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKOR (45°)AnschlussgrößeG 1-1/4"DN (mm)31BeschreibungBSP-Dichtkopf 60° mit O-Ring und Überwurfmutter (G-Gewinde)Gewicht1,1 kg / Stk.
1.470-16ES ES-Pressanschluss SFL (90°), 44,5 (1")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße44,5 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

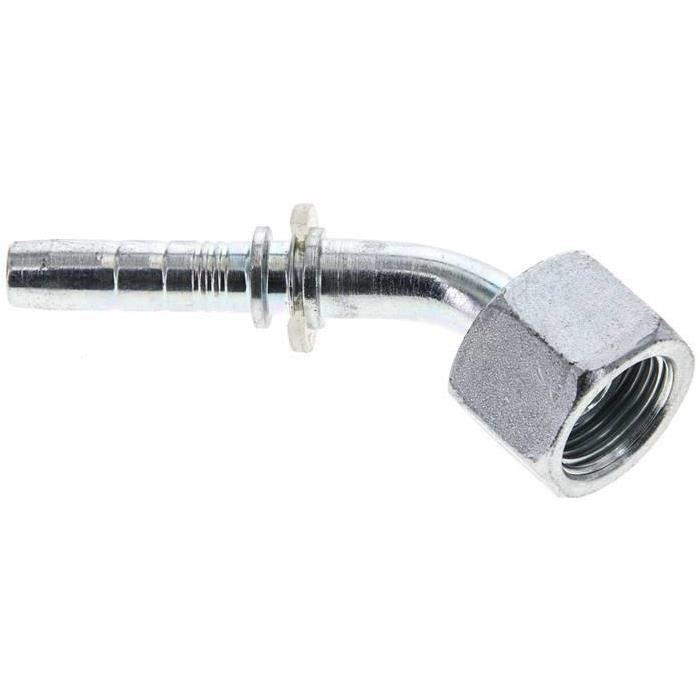

1.233-6-5A Pressanschluss DKR (45°), G 3/8"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 3/8"DN (mm)8BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht55 g / Stk.
