4SH-Pressanschluss SFL (45°), 38,1 (3/4")
Preis Pro Stück
34,50 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
34,50 €*
68,98 €*
(Sie sparen 49.99% )
|
| 5 ab |
32,78 €*
68,98 €*
(Sie sparen 52.48% )
|
| 20 ab |
31,05 €*
68,98 €*
(Sie sparen 54.99% )
|
| 50 ab |
29,33 €*
68,98 €*
(Sie sparen 57.48% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571201159
Hersteller-Nr.:
DA121549
Produktnummer:
DA121549
Gewicht:
0.29 kg

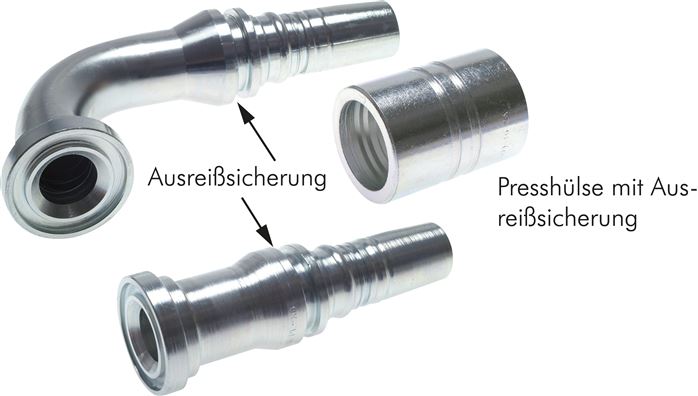

Produktinformationen "4SH-Pressanschluss SFL (45°), 38,1 (3/4")"
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.
Achtung:
Der Schlauch muss auch innen geschält werden!
Weitere Eigenschaften:
| Bauform | SFL (45°) |
| Anschlussgröße | 38,1 (3/4) |
| DN (mm) | 19 |
| Beschreibung | SAE-Flansch, Standard-Baureihe, 3000 PSI |
| Gewicht | 290 g / Stk. |
