Sofort verfügbar
20
%
15% Jubiläums-Angebot

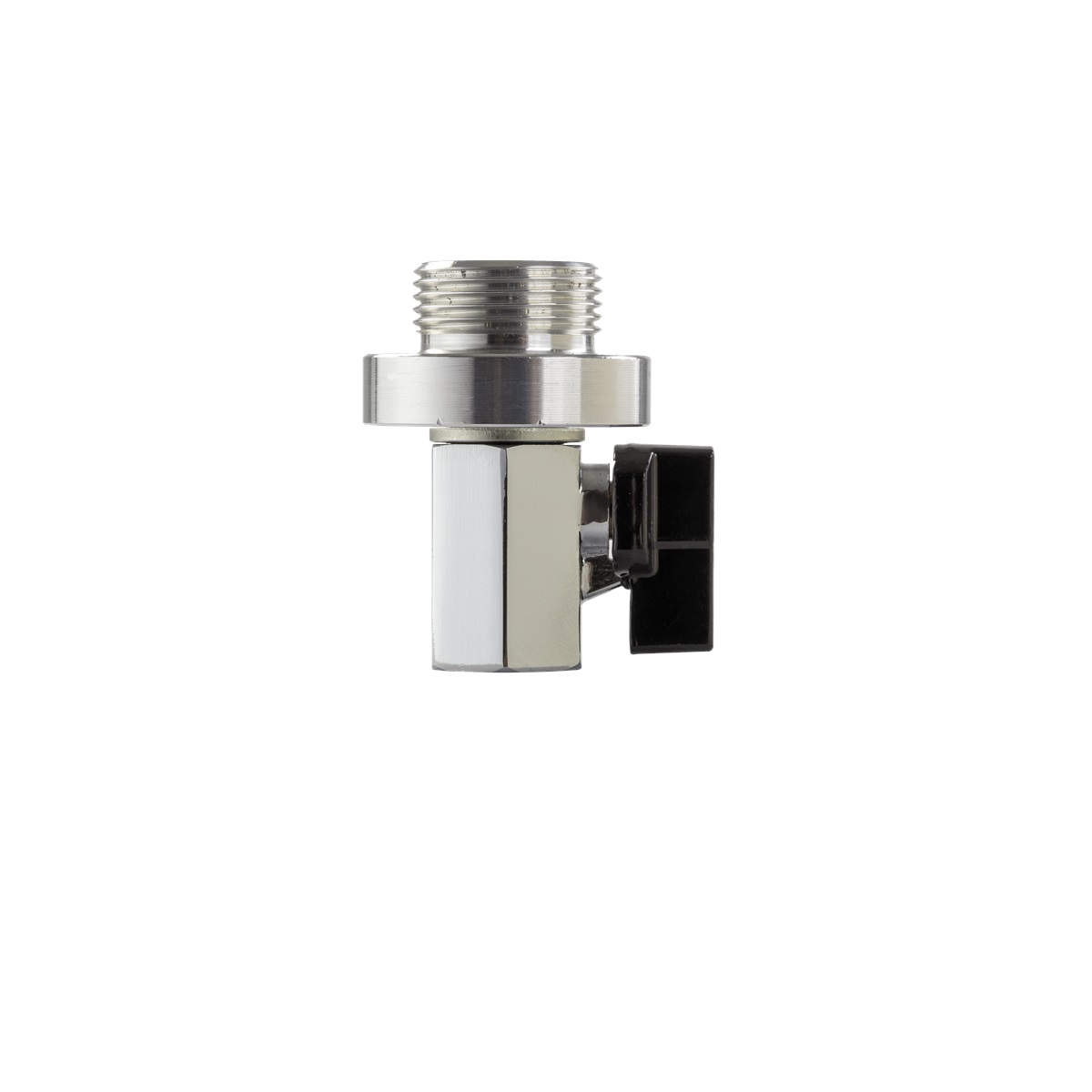

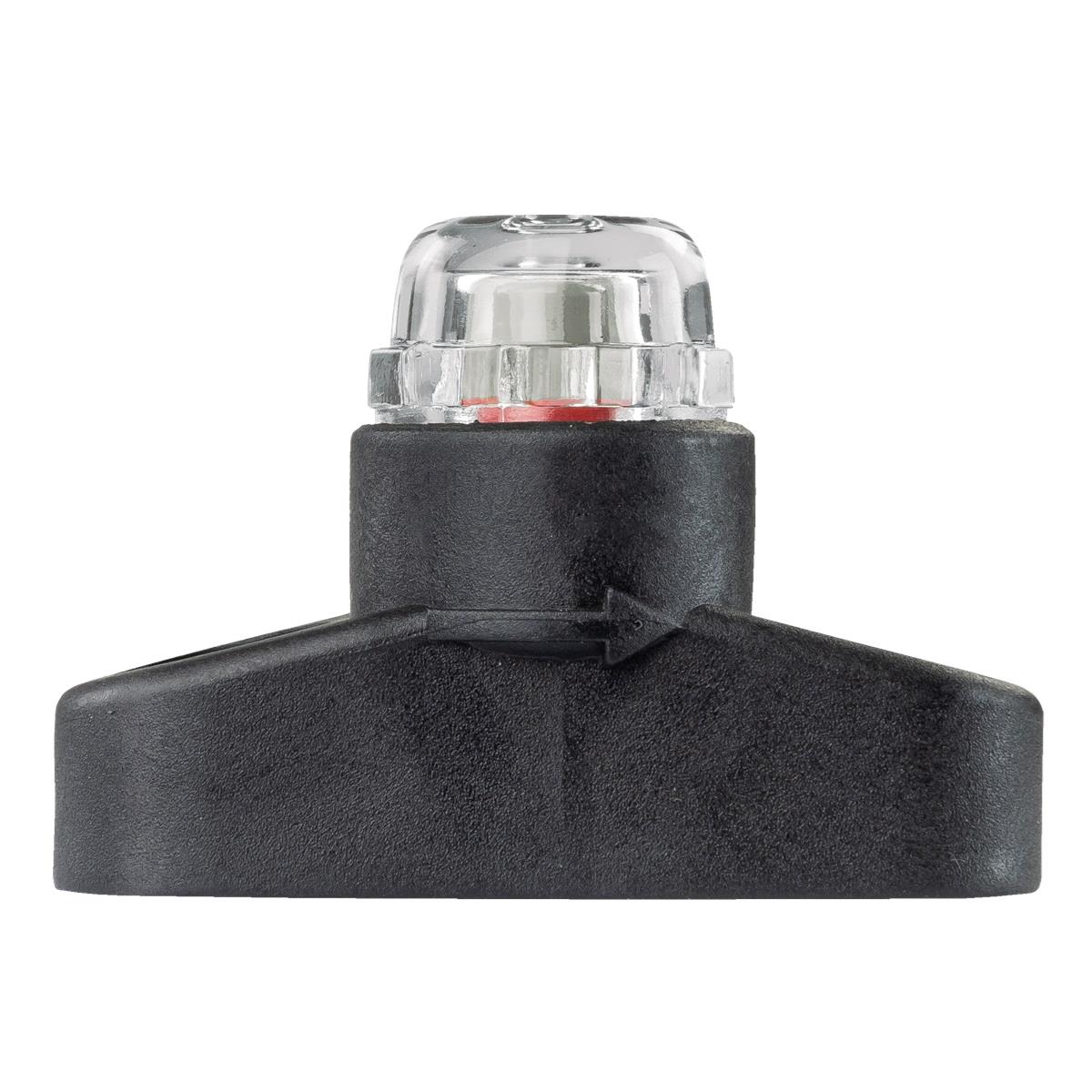

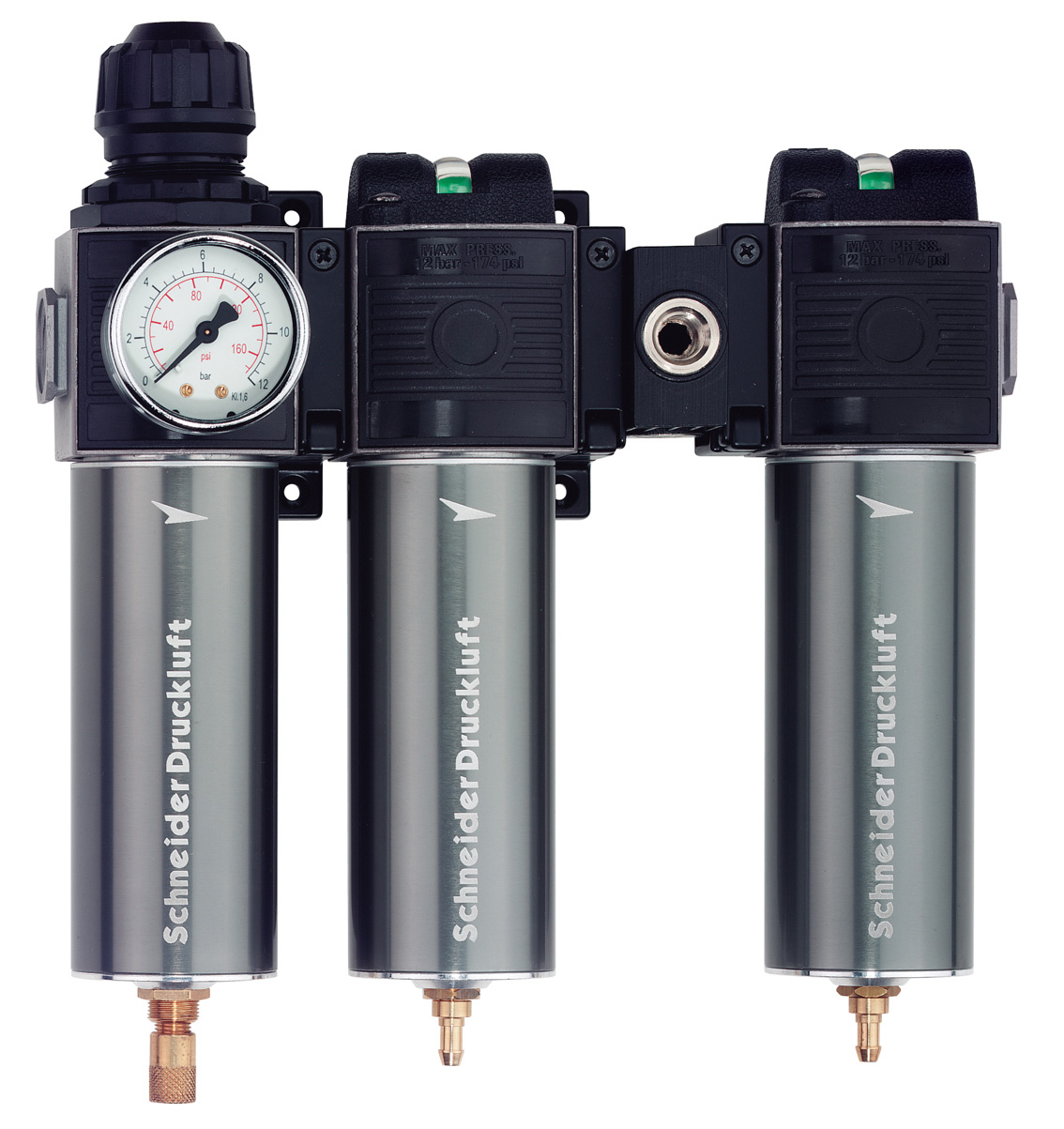

Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 42 (G1/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 42 (G1/4): Durchflussleistung max (l/min) *702Durchflussleistung max (m3/h) *42Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungHandablassGewicht (kg)0,6GehäusegrößeF3Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 32E= 70Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
20
%
15% Jubiläums-Angebot
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 545 (G1 1/2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
20
%
15% Jubiläums-Angebot
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 545 (G1 1/2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
15% Jubiläums-Angebot
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
3000 l/min
Luftanschluss
R 3/4"i
Gewicht
2 kg
Abmessungen
300x125 mm

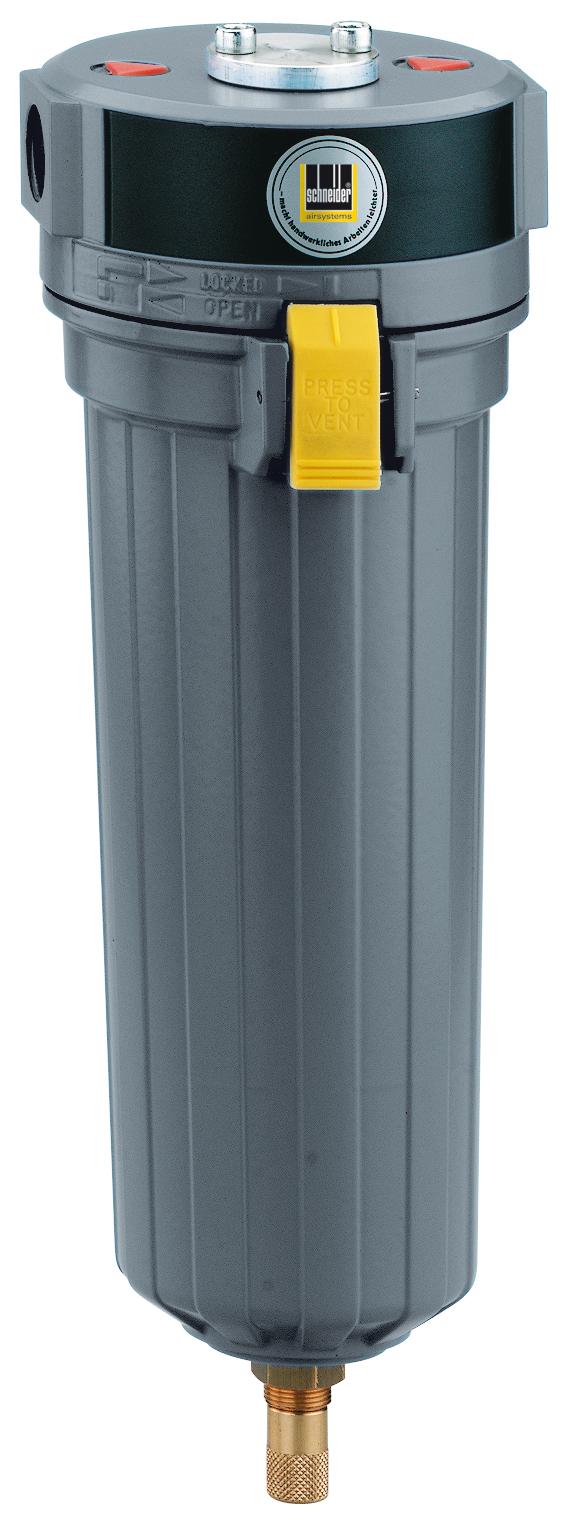

Sofort verfügbar
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
212
(m³/h)/bar
Volumenstrom
3534
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
15
%
15% Jubiläums-Angebot
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im
Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden
haben, können Sie es hier direkt online bestellen.
>> Hier geht es zum Schneider Ersatzteilkatalog
Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!!
Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
Sofort verfügbar
15% Jubiläums-Angebot
Serienmäßig mit Filterelement AP
Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen
Druckluft-Qualität und Verwendung nur in Verbindung mit einem vorgeschaltetem Feinstfilter
Restölgehalt Klasse 1: 0,008 mg/m³
Technische Daten
Volumenstrom
3000 l/min
Luftanschluss
R 3/4"i
Gewicht
2,0 kg
Abmessungen
300x125 mm
Sofort verfügbar
20
%
15% Jubiläums-Angebot
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
5200 l/min
Luftanschluss
R 1"i
Gewicht
2,4 kg
Abmessungen
420x125 mm
Sofort verfügbar
20
%
15% Jubiläums-Angebot
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 42 (G1/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 42 (G1/4): Durchflussleistung max (l/min) *702Durchflussleistung max (m3/h) *42Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,6GehäusegrößeW3Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 28E= 70* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten

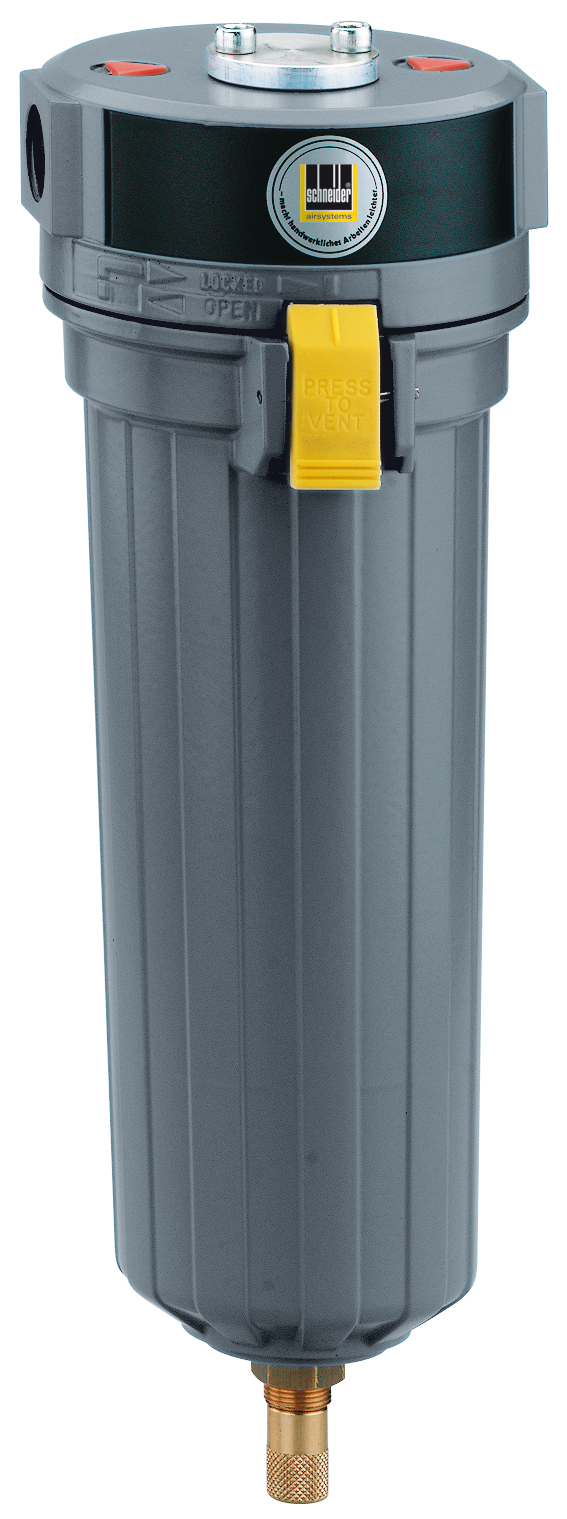

Sofort verfügbar
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
54
(m³/h)/bar
Volumenstrom
900
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
20
%
15% Jubiläums-Angebot

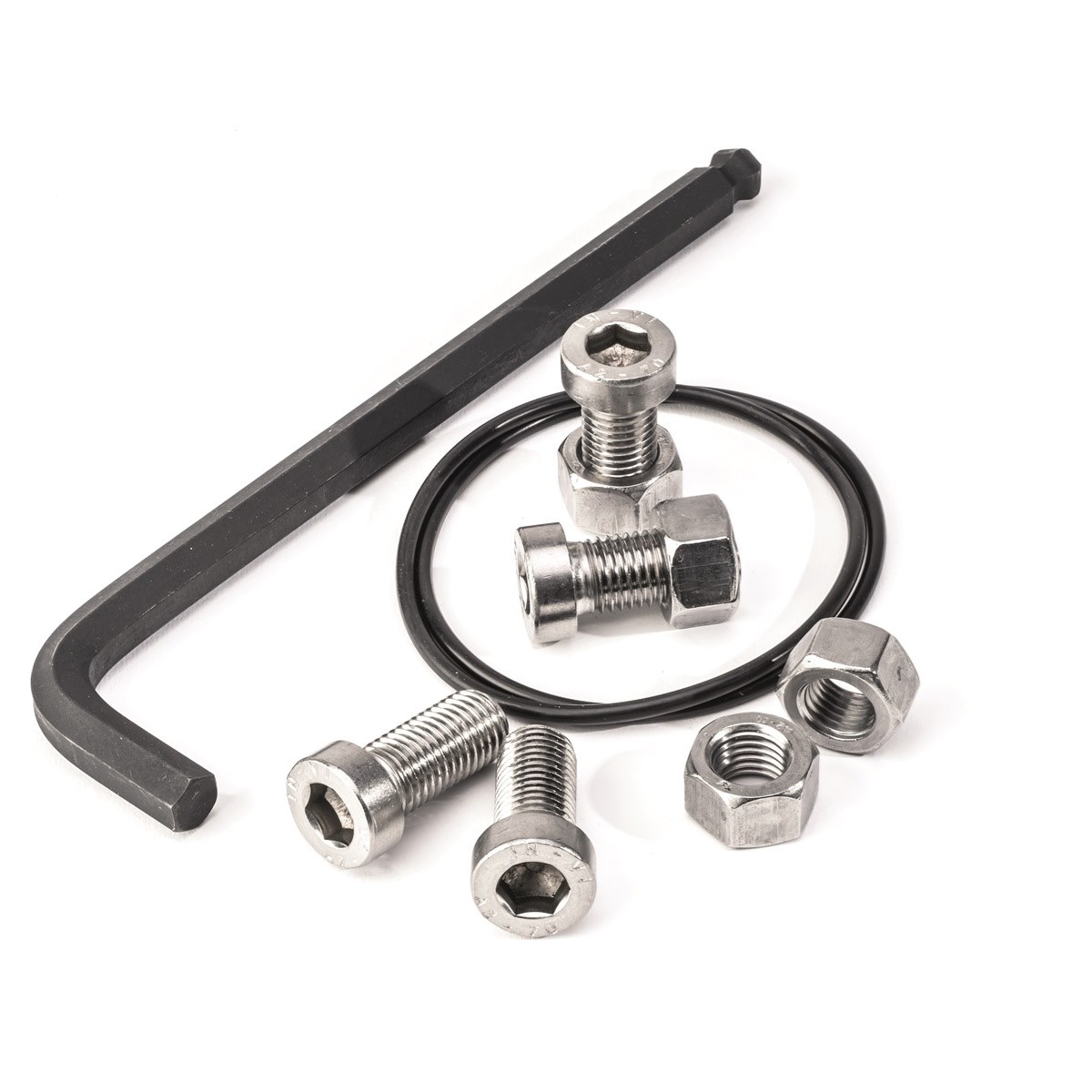

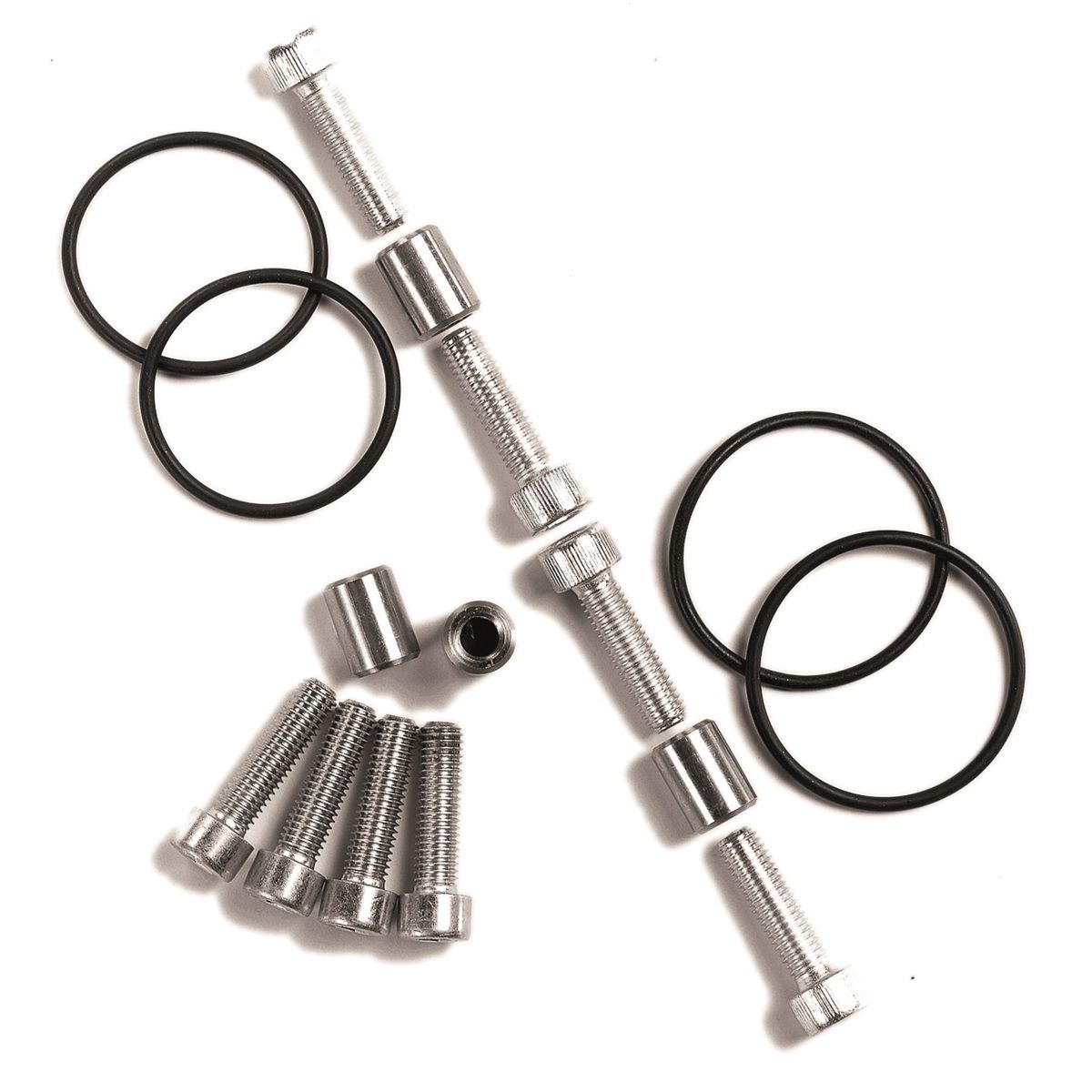

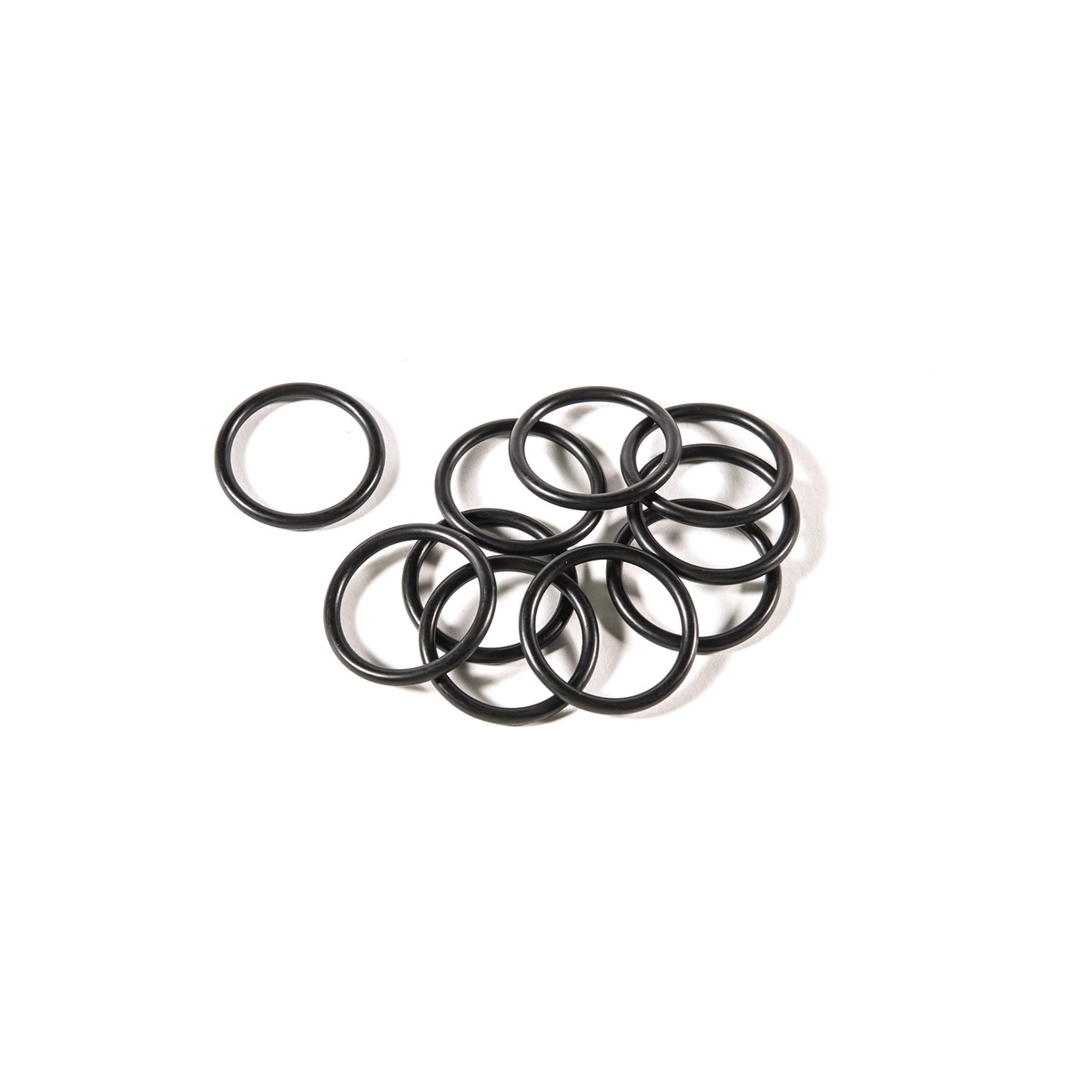

Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 765 (G2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 765 (G2): Durchflussleistung max (l/min) *12750Durchflussleistung max (m3/h) *765Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeF13Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
25
(m³/h)/bar
Volumenstrom
414
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
Beschreibung:
Öl-Aerosol-Konzentration 0,003 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) -/1
Technische Daten:
Volumenstrom
85
(m³/h)/bar
Volumenstrom
1416
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
- / - / 1
Sofort verfügbar
15% Jubiläums-Angebot
Öl-Wasser-Separator Öwamat
Technische Daten
für Ansaugleistung
2400/1700 l/min
Gewicht
3,5 kg
Abmessungen (BxTxH)
290x222x528 mm
Sofort verfügbar
25
%
15% Jubiläums-Angebot

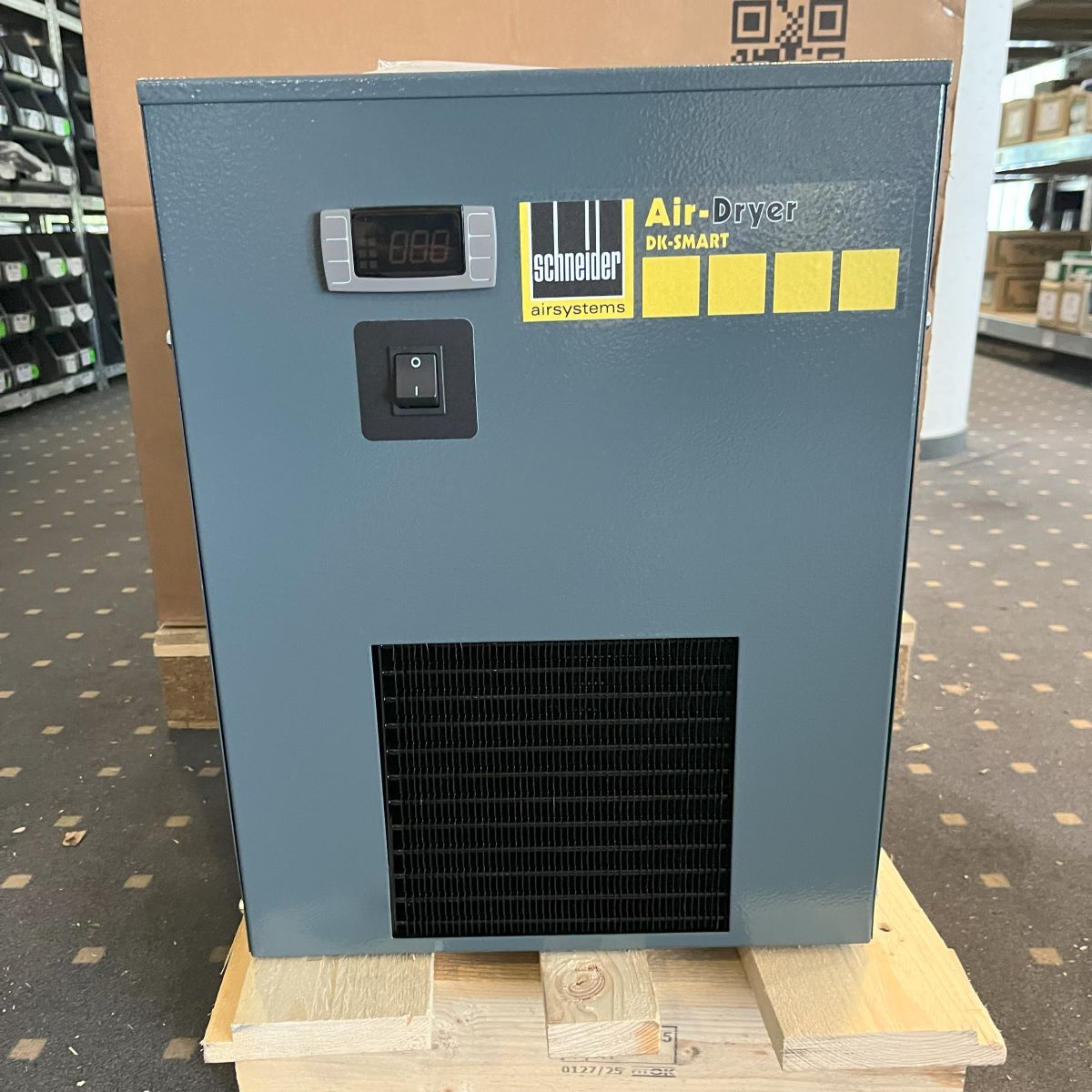

Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
2350 l/min
Druckverlust
0,14 bar
Gewicht
44 kg
Abmessungen (BxTxH)
370x497x764 mm
Luftabgang
G 1"i
Leistungsaufnahme
0,67 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit optionalem Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit optionaler Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation - durch geringe Aufstellmaße
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen
VorfilterVF-DVP 10
FeinstfilterFF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
1200 l/min
Druckverlust
0,25 bar
Gewicht
25 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,27 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit optionalem Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit optionaler Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation - durch geringe Aufstellmaße
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen
VorfilterVF-DVP 10
FeinstfilterFF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
1830 l/min
Druckverlust
0,30 bar
Gewicht
27 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,28 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
3000 l/min
Druckverlust
0,20 bar
Gewicht
44 kg
Abmessungen (BxTxH)
370x497x764 mm
Luftabgang
G 1"i
Leistungsaufnahme
0,72 kW
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 1" (lösbar)
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 1" (lösbar)
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Optimale Luftqualität
Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft,
verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio
Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner.
Betriebssicherheit
Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit opt. Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit opt. Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion
Platzsparende Inst.
Beste Betriebssicherheit von Produktionsanlagen
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen, wie Vorfilter VF-DVP 10, Feinstfilter FF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
600 l/min
Druckverlust
0,25 bar
Gewicht
19 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,16 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 3/4"(lösbar)
Sofort verfügbar
25
%
15% Jubiläums-Angebot
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 1/2" (lösbar)
