Schneider airsystems Aufbereitung
Schneider airsystems bietet Ihnen alles zur perfekten Druckluft-Aufbereitung: Filterdruckminderer, Druckregler, Ecomaten, Kondensatableiter-Sets, Anbausätze und vieles mehr.
Schneider Aufbereitung - Seite 2
Schneider Aufbereitung - Seite 3
Schneider Aufbereitung - Seite 4
Schneider Aufbereitung - Seite 5
Schneider Aufbereitung - Seite 6
Schneider Aufbereitung - Seite 7
Schneider Aufbereitung - Seite 8
Schneider Aufbereitung - Seite 9
Schneider Aufbereitung - Seite 10
Schneider Aufbereitung - Seite 11
Schneider Aufbereitung - Seite 12
Sofort verfügbar
15
%
Schneider-Nebelöler N 1/4 W DGKD223001
Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 1/4"i
Maß A
42 mm
Maß B
156 mm
Maß D
42 mm
Maß E
32 mm
Ölbehälter-Volumen
50 cm³
Maß C
42 mm
Sofort verfügbar
Aktivkohlefilter AF-DAP 10 DGKD640721
Serienmäßig mit Filterelement AP
Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen
Druckluft-Qualität und Verwendung nur in Verbindung mit einem vorgeschaltetem Feinstfilter
Restölgehalt Klasse 1: 0,008 mg/m³
Technische Daten
Volumenstrom
1300 l/min
Luftanschluss
R 1/2"i
Gewicht
1,1 kg
Abmessungen
240x105 mm
Sofort verfügbar
Filterelement zu Feinsfilter Typ FG 144
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
144
(m³/h)/bar
Volumenstrom
2.400
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Schneider Industrie- Mikrofilter Typ FC 476 (G1 1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 476 (G1 1/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 476 (G1 1/4): Durchflussleistung max (l/min) *7932Durchflussleistung max (m3/h) *476Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF11Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Filterelement zu Mikrofilter Typ FC 476
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
476
(m³/h)/bar
Volumenstrom
7932
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
Filterelement zu Feinsfilter Typ FG 476
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
476
(m³/h)/bar
Volumenstrom
7932
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
Filterelement zu Aktivkohlefilter Typ FV 119
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
119
(m³/h)/bar
Volumenstrom
1986
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Vorfilter Typ FP 54
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
54
(m³/h)/bar
Volumenstrom
900
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Feinsfilter Typ FG 54
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
54
(m³/h)/bar
Volumenstrom
900
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
15
%
Schneider-Nebelöler N 1/2 W DGKD423001
Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 1/2"i
Maß A
60 mm
Maß B
195 mm
Maß D
60 mm
Maß E
46 mm
Ölbehälter-Volumen
150 cm³
Maß C
60 mm
Sofort verfügbar
30
%
Schneider Öl-Wasser-Trenngeräte D-ES 225
Umweltgerechte Entsorgung von Kondensat nach dem Wasserhaushaltsgesetz
Äußerst effizient - automatische Trennung und mehrstufige Reinigung
Kostengünstige Lösung durch eigene Aufbereitung
Zweistufige Filterung mit Polypropylen und Aktivkohle
Hohe Reinheit des aufbereiteten Kondensats mit einem Ölgehalt von nur 10 mg/l am Auslass
Sowohl Öl als auch stabile Emulsionen können getrennt werden
Wartungsintervall von 4.000 Stunden anschließend wird die komplette Einheit getauscht
Referenzbedingungen:
Relative Luftfeuchtigkeit
60%
Lufeinlasstemperatur
25°C
Betriebsstunden pro Tag
12 Std
Effektiver Betriebsdruck7 bar
(102 psi)
Technische Daten
Typ
für Liefermenge Kompressor (l/min)
Gewicht (kg)
Anschlüsse
Abmessungen (BxTxH)
Max. Kapazität – Gemäßigtes Klima mit Trockner und Filter
Max. Kapazität – Gemäßigtes Klima ohne Trockner und Filter
Kondensateinlass
Wasserauslass
D-ES 54
900
720
1,2
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 113
1.860
1.500
1,5
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 225
3.780
3.000
5,8
2 x ½“i
½“i
390x278x428
D-ES 383
6.360
5.100
7,7
2 x ½“i
½“i
397x286x507
D-ES 765
12.780
10.200
13,1
2 x ¾“i
¾“i
490x396x576
„Mildes Klima“ bezieht sich auf eine Umgebungstemperatur von 25 °C (77 ºF) bei 60 % relativer Luftfeuchtigkeit
Korrekturfaktoren
Korrekturfaktoren:
% / °C / Std.
50
60
70
80
90
40
Relative Feuchtigkeit
%
50
60
70
80
90
Korrekturfaktor
1,10
1,00
0,85
0,74
0,66
Umgebungstemperatur
°C
15
20
25
30
35
40
Korrekturfaktor
1,33
1,17
1,00
0,76
0,50
0,30
Betriebsstunden pro Tag
Std.
12
14
16
18
20
24
Korrekturfaktor
1
0,86
0,75
0,67
0,60
0,50
Tipp: Druckluftkondensat besteht oft zu 99 % aus Wasser und 1 % aus Öl. Deshalb ist die Kondensataufbereitung durch Öl-Wasser-Trennsysteme immer günstiger als die kostenintensive Entsorgung über Fachfirmen.
Sofort verfügbar
Filterelement zu Vorfilter Typ FP 119
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
119
(m³/h)/bar
Volumenstrom
1986
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Mikrofilter Typ FC 144
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
144
(m³/h)/bar
Volumenstrom
2400
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
Filterelement zu Aktivkohlefilter Typ FV 297
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
297
(m³/h)/bar
Volumenstrom
4950
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Aktivkohlefilter Typ FV 178
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
178
(m³/h)/bar
Volumenstrom
2964
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Aktivkohlefilter Typ FV 42
Beschreibung:
Öl-Aerosol-Konzentration 0,003 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) -/1
Technische Daten:
Volumenstrom
42
(m³/h)/bar
Volumenstrom
702
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
- / - / 1
Sofort verfügbar
15
%
Sofort verfügbar
Filterelement zu Mikrofilter Typ FC 25
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
25
(m³/h)/bar
Volumenstrom
414
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
Filterelement zu Vorfilter Typ FP 25
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
25
(m³/h)/bar
Volumenstrom
414
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Schneider Industrie- Mikrofilter Typ FC 10 (G1/8)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 10 (G1/8) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 10 (G1/8): Durchflussleistung max (l/min) *168Durchflussleistung max (m3/h) *10Betriebsdruck max (bar)16Druckluft Anschluss (")G1/8 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF1Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar

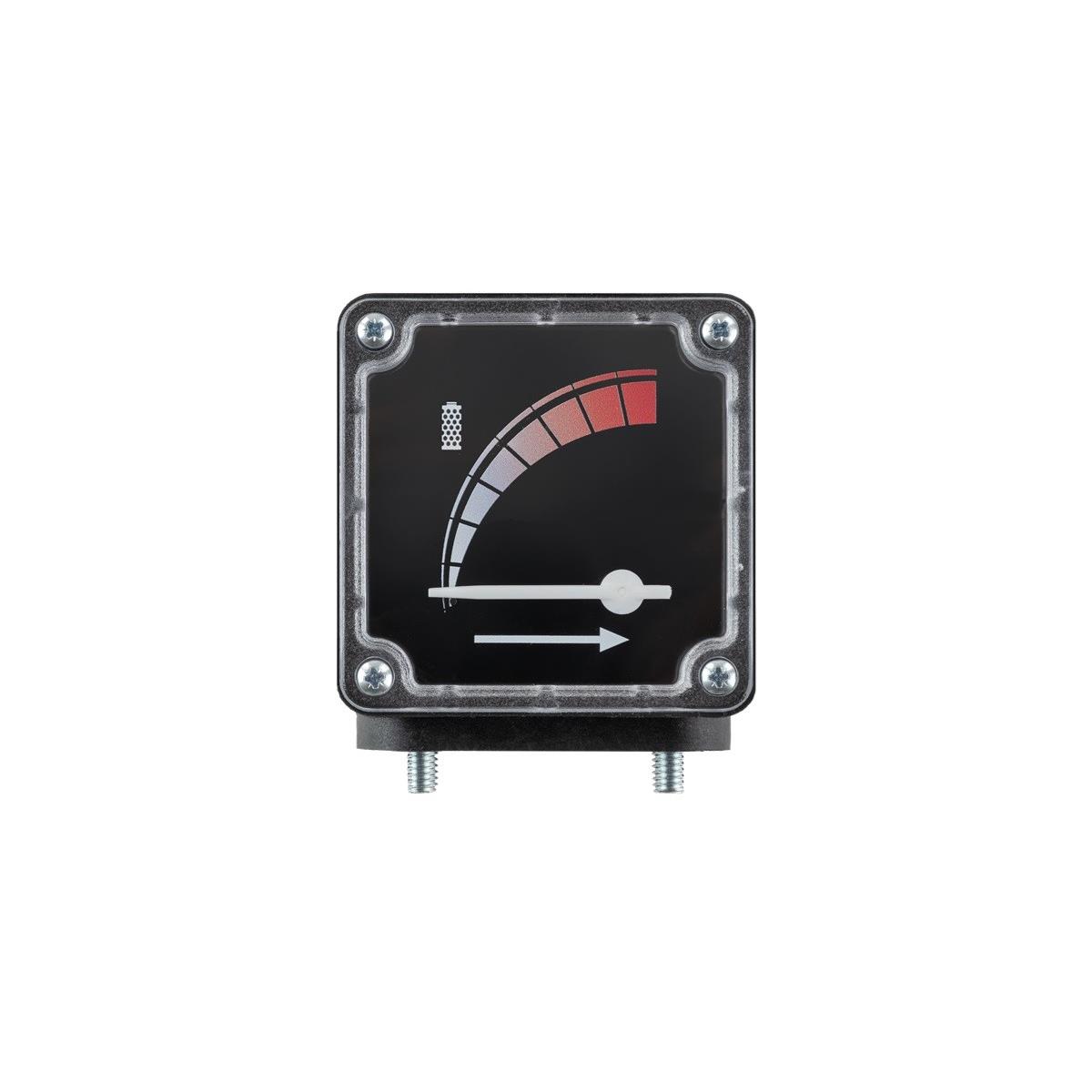

Schneider-Manometer MM-DDM-F DGKB640503
Das Differenzdruckmanometer ist optional zum Vor- und Feinstfilter (Größe 6-45) erhältlich.
Es gibt Aufschluss darüber, ob das Filterelement noch funktionsfähig ist oder getauscht werden muss
Sofort verfügbar
Filterelement zu Aktivkohlefilter Typ FV 25
Beschreibung:
Öl-Aerosol-Konzentration 0,003 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) -/1
Technische Daten:
Volumenstrom
25
(m³/h)/bar
Volumenstrom
414
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
- / - / 1
