Schneider-Druckminderer DM 1/2 W DGKD402002
Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden, integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 1/2"i Maß A 60 mm Maß B 130 mm Maß D 60 mm Maß E 46 mm Anschluss Manometer G 1/8"i Maß C 60 mm
Schneider-Filter-Wasserabscheider FWA 1/2 W DGKD421002
Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft Zweistufig mechanisch wirkender Filter mit 20 µm Als Reinigungsstufe vor dem Druckminderer Geringer Druckabfall Halbautomatische Entwässerung Technische Daten Anschlussgewinde G 1/2"i Maß A 60 mm Maß B 180 mm Maß D 60 mm Maß E 46 mm Kond.beh.Volumen 45 cm³ Maß C 60 mm
Schneider-Filterdruckminderer FDM 1/2 W DGKD425026
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden
Filterdruckminderer Druckregler FDM 1/4 0-10 bar D225027 G225027 DGKD225027
Schneider-Druckminderer DM 1/4 W DGKD202002
Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Technische Daten Anschlussgewinde G 1/4"i Maß A 42 mm Maß B 94 mm Maß D 42 mm Maß E 32 mm Anschluss Manometer G 1/8"i Maß C 42 mm
Schneider Öl-Wasser-Trenngeräte D-ES 54
Umweltgerechte Entsorgung von Kondensat nach dem Wasserhaushaltsgesetz Äußerst effizient - automatische Trennung und mehrstufige Reinigung Kostengünstige Lösung durch eigene Aufbereitung Zweistufige Filterung mit Polypropylen und Aktivkohle Hohe Reinheit des aufbereiteten Kondensats mit einem Ölgehalt von nur 10 mg/l am Auslass Sowohl Öl als auch stabile Emulsionen können getrennt werden Wartungsintervall von 4.000 Stunden anschließend wird die komplette Einheit getauscht Referenzbedingungen: Relative Luftfeuchtigkeit 60% Lufeinlasstemperatur 25°C Betriebsstunden pro Tag 12 Std Effektiver Betriebsdruck7 bar (102 psi) Technische Daten Typ für Liefermenge Kompressor (l/min) Gewicht (kg) Anschlüsse Abmessungen (BxTxH) Max. Kapazität – Gemäßigtes Klima mit Trockner und Filter Max. Kapazität – Gemäßigtes Klima ohne Trockner und Filter Kondensateinlass Wasserauslass D-ES 54 900 720 1,2 6 mm (1/4“) 10 mm (3/8“) 250x147x216 D-ES 113 1.860 1.500 1,5 6 mm (1/4“) 10 mm (3/8“) 250x147x216 D-ES 225 3.780 3.000 5,8 2 x ½“i ½“i 390x278x428 D-ES 383 6.360 5.100 7,7 2 x ½“i ½“i 397x286x507 D-ES 765 12.780 10.200 13,1 2 x ¾“i ¾“i 490x396x576 „Mildes Klima“ bezieht sich auf eine Umgebungstemperatur von 25 °C (77 ºF) bei 60 % relativer Luftfeuchtigkeit Korrekturfaktoren Korrekturfaktoren: % / °C / Std. 50 60 70 80 90 40 Relative Feuchtigkeit % 50 60 70 80 90 Korrekturfaktor 1,10 1,00 0,85 0,74 0,66 Umgebungstemperatur °C 15 20 25 30 35 40 Korrekturfaktor 1,33 1,17 1,00 0,76 0,50 0,30 Betriebsstunden pro Tag Std. 12 14 16 18 20 24 Korrekturfaktor 1 0,86 0,75 0,67 0,60 0,50 Tipp: Druckluftkondensat besteht oft zu 99 % aus Wasser und 1 % aus Öl. Deshalb ist die Kondensataufbereitung durch Öl-Wasser-Trennsysteme immer günstiger als die kostenintensive Entsorgung über Fachfirmen.
Schneider-Filterdruckminderer FDM 1/4 W DGKD225026
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Technische Daten Anschlussgewinde G 1/4"i Maß A 42 mm Maß B 190 mm Maß D 42 mm Maß E 36 mm Kond.beh.Volumen 10 cm³ Maß C 42 mm
Schneider-Filtereinheit 2-fach WE 2-fach 1/2 W DGKD426026
Bestehend aus Filterdruckminderer und Nebelöler Komplett montiert Regelbereich 0-12 bar Halbautomatische Entwässerung Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Die technischen Daten entsprechen denen der Einzelgeräte Wartungseinheit Technische Daten Anschlussgewinde G 1/2"i
Schneider-Filtereinheit 2-fach WE 2-fach 3/8 W DGKD326026
Bestehend aus Filterdruckminderer und Nebelöler Komplett montiert Regelbereich 0-12 bar Halbautomatische Entwässerung Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Die technischen Daten entsprechen denen der Einzelgeräte Wartungseinheit Technische Daten Anschlussgewinde G 3/8"i

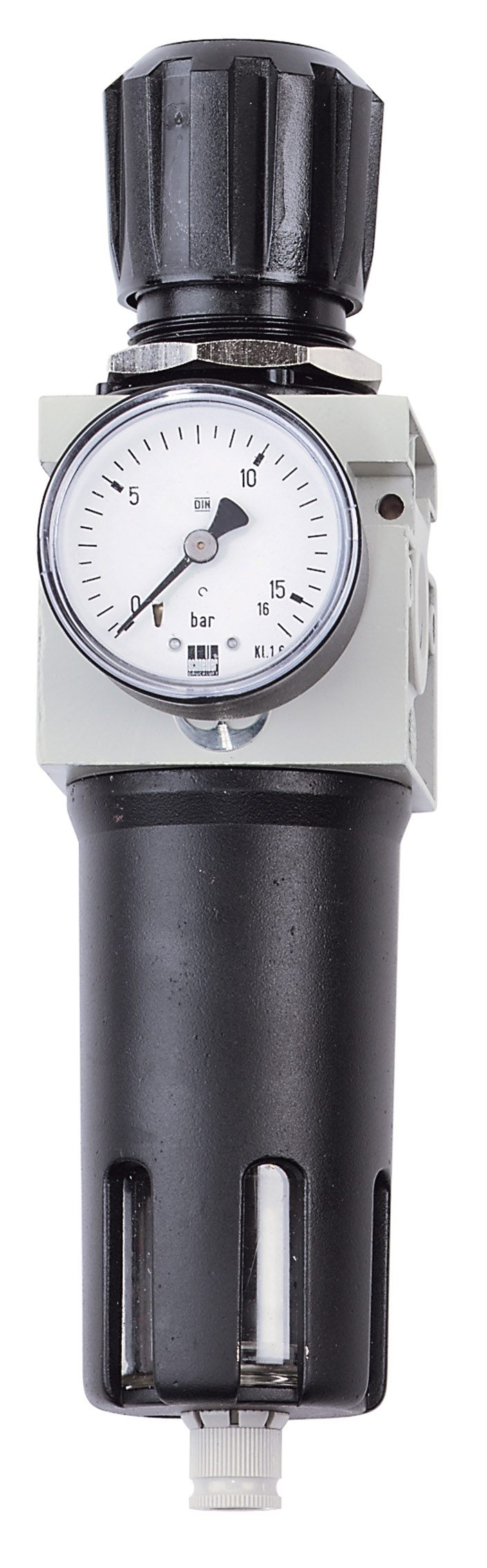

Schneider-Filterdruckminderer FDM 3/4 W DGKD458305
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 332 mm Maß D 80 mm Maß E 66 mm Kond.beh.Volumen 170 cm³ Maß C 80 mm

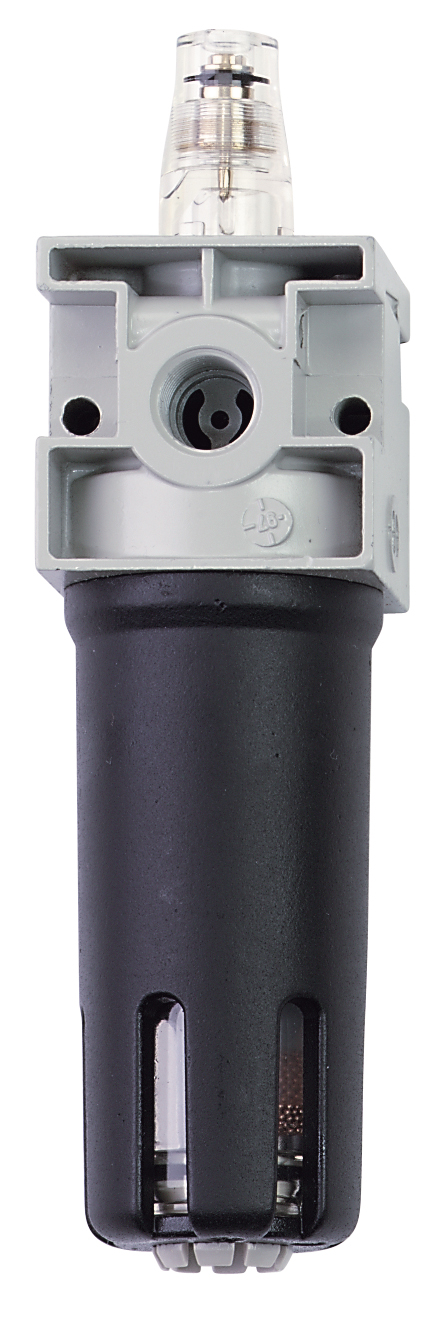

Schneider-Nebelöler N 3/4 W DGKD523001
Gleichmäßige Ölzufuhr durch Feinregulierung Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung Als Aufbereitungsstufe nach dem Filterdruckminderer Durch kompakte Baumaße überall integrierbar Inklusive Anschlussmaterial Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 260 mm Maß D 80 mm Maß E 66 mm Ölbehälter-Volumen 379 cm³ Maß C 80 mm

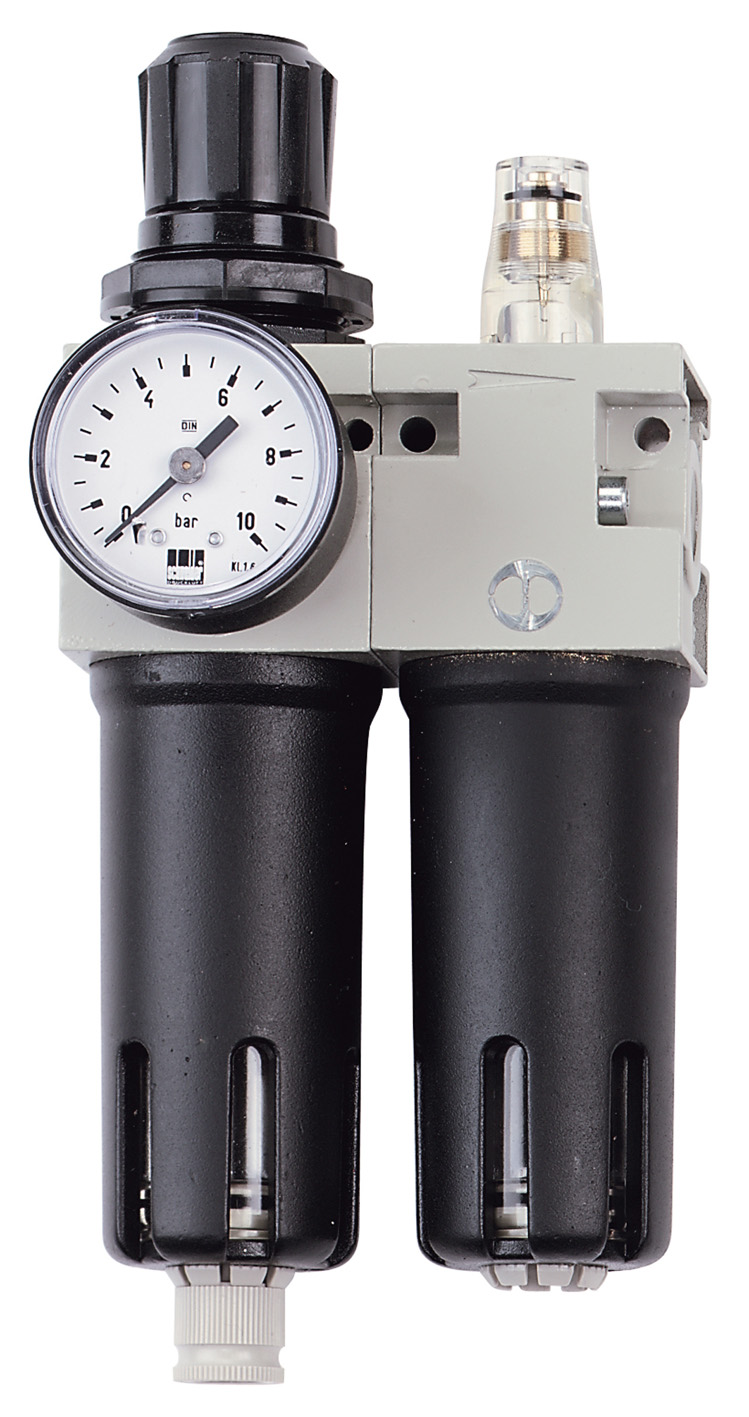

Schneider-Filtereinheit 2-fach WE 2-fach 1 W DGKD468405
Bestehend aus Filterdruckminderer und Nebelöler Komplett montiert Regelbereich 0-12 bar Halbautomatische Entwässerung Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Die technischen Daten entsprechen denen der Einzelgeräte Wartungseinheit Technische Daten Anschlussgewinde G 1"i
Schneider-Druckminderer DM 1 W DGKD602002
Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 1"i Maß A 80 mm Maß B 184 mm Maß D 80 mm Maß E 66 mm Anschluss Manometer G 1/4"i Maß C 80 mm

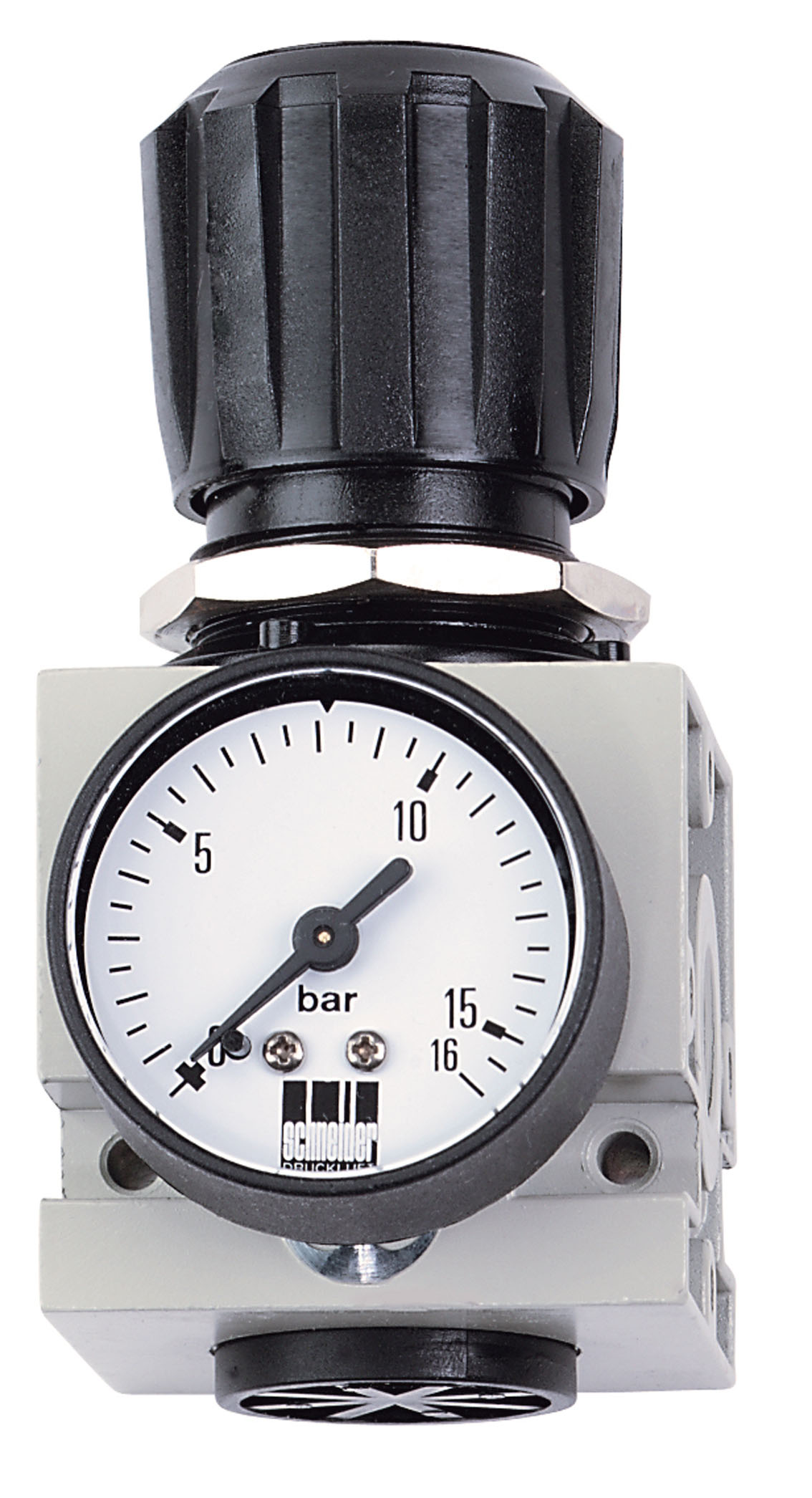

Schneider-Druckminderer DM 3/4 W DGKD502002
Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 184 mm Maß D 80 mm Maß E 66 mm Anschluss Manometer G 1/4"i Maß C 80 mm

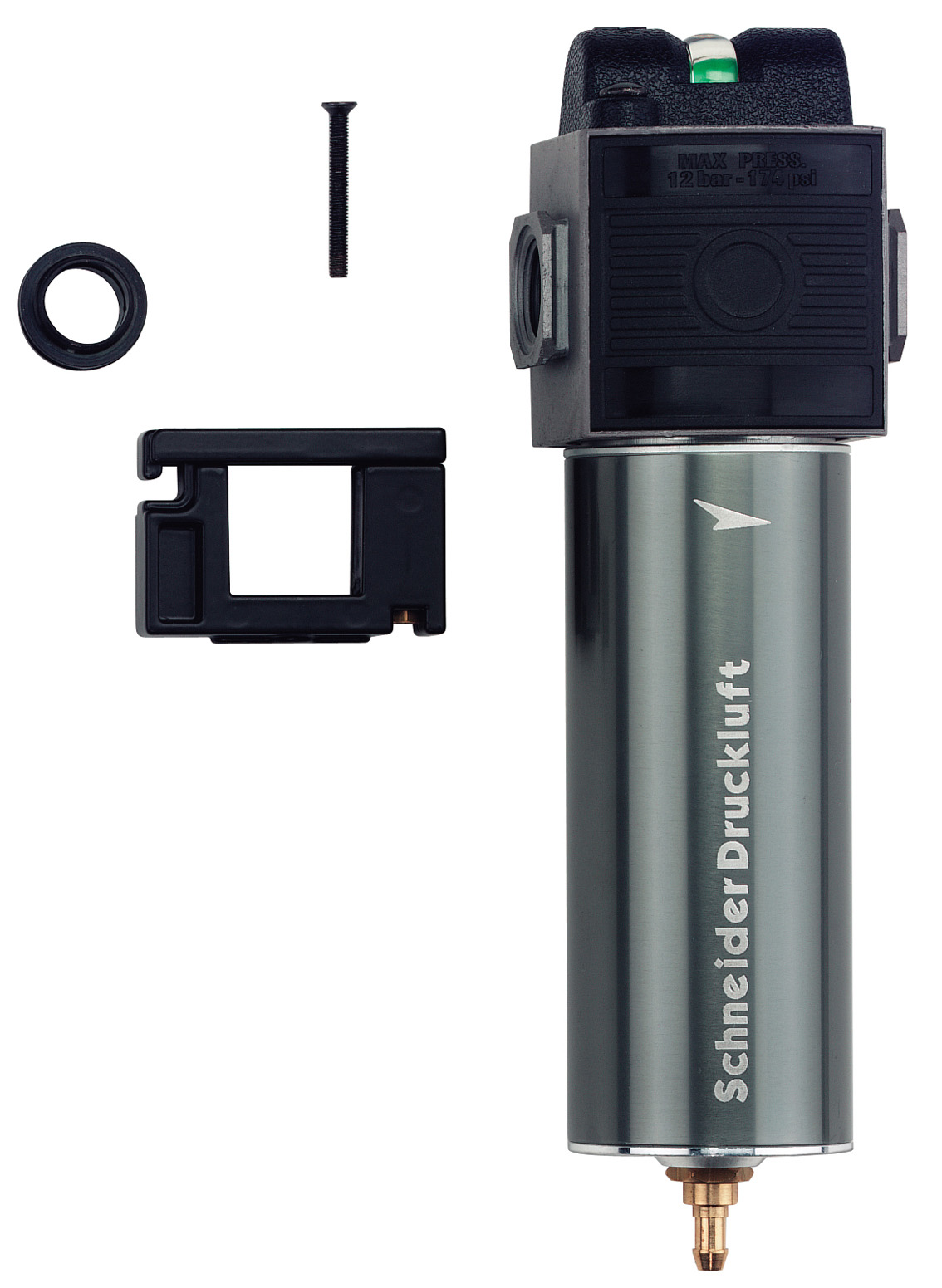

Aktivkohlefilter AF 1/2 DGKD640760
Aktivkohlefilter für optimal aufbereitete Druckluft, speziell für Lackierarbeiten Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen Restölgehalt 0,005 mg/m³ Zulässiger Temperaturbereich: +5°C bis +40°C Arbeitsdruck: 1,5 bis 12 bar Zur Nachrüstung der 2-fachen Filtereinheit Filtereinheit wahlweise mit 2 oder 3 Elementen zur Druckluftaufbereitung Die Modulbauweise ermöglicht eine schnelle Erweiterung oder Austausch einzelner Filter Robustes Metallgehäuse Technische Daten Beschreibung Lufteingang G 1/2" Abmessungen (BxTxH) 70x63x245 mm Gewicht 1,0 kg
