Schneider airsystems bietet Ihnen alles zur perfekten Druckluft-Aufbereitung: Filterdruckminderer, Druckregler, Ecomaten, Kondensatableiter-Sets, Anbausätze und vieles mehr.
Schneider Aufbereitung - Seite 2
Schneider Aufbereitung - Seite 3
Schneider Aufbereitung - Seite 4
Schneider Aufbereitung - Seite 5
Schneider Aufbereitung - Seite 6
Schneider Aufbereitung - Seite 7
Schneider Aufbereitung - Seite 8
Schneider Aufbereitung - Seite 9
Schneider Aufbereitung - Seite 10
Schneider Aufbereitung - Seite 11
Schneider Aufbereitung - Seite 12
Lieferzeit anfragen
15
%
Schneider-Hochleistungs-Filtereinheit FDM/FF/AF 1/2 DGKD424030
Robuste Hochleistungs-Filtereinheit FDM/FF/AF 1/2
Der Filterdruckminderer mit der automatischen Entwässerung über ein Schwimmerventil reduziert den Wartungsaufwand
Höchste Regelgenauigkeit durch arretierbare Feineinstellung
Serienmäßig mit Filterelement 40 µm
Mit Feinstfilter zur Abscheidung von feinsten Öl- und Wasser-Aerosolen und festen Verunreinigungen mit Partikeln bis 0,01 µm
Restölgehalt 0,005 mg/m³
Anschlussmöglichkeit von zwei Druckluft-Werkzeugen durch zweiten Luftabgang ( 1x G 1/4", 1 x G 1/2")
Einfache Entleerung des Schmutzbehälters durch Schnellentlüftungsventil
Aktivkohlefilter für optimal aufbereitete Druckluft, speziell für Lackierarbeiten
Zulässiger Temperaturbereich: +5°C bis +40°C
Arbeitsdruck: 1,5 bis 12 bar
Filtereinheit wahlweise mit 2 oder 3 Elementen zur Druckluftaufbereitung
Die Modulbauweise ermöglicht eine schnelle Erweiterung oder Austausch einzelner Filter
Robustes Metallgehäuse
Technische Daten
Lufteingang
G 1/2"
Abmessungen (BxTxH)
264x124x290 mm
Gewicht
3,5 kg
Lieferzeit anfragen
Schneider-Vorfilter VF-DVP 80 DGKD640706
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
8500 l/min
Luftanschluss
R 1 1/2"i
Gewicht
3,2 kg
Abmessungen
452x125 mm
Sofort verfügbar
Schneider-Vorfilter VF-DVP 10 DGKD640701
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
1300 l/min
Luftanschluss
R 1/2"i
Gewicht
1,1 kg
Abmessungen
240x105 mm
Lieferzeit anfragen
30
%
Kältetrockner Schneider DK 12000 SMART FC (E12) 4102005638
Beschreibung:
Ihre Vorteile:
Wärmetauscher mit großdimensionierten Strömungsquerschnitten für konstant niedrigen Druckverlust
Idealer Schutz der Druckluft-Leitung vor Korrosion durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation durch geringe Aufstellmaße
Beste Betriebssicherheit und optimale Arbeitsergebnisse durch permanent auf 3 °C Drucktaupunkt getrocknete Luft
Einfache Steuerung – eine Steuerung für alle Schneider Kältetrockner
Energiesparende Wärmeübertragung: Vorkühlung der eintretenden warmen Druckluft durch austretende kalte Luft im Luft/Luft-Wärmetauscher
Technische Daten:
Volumenstrom bei 3°C
12.000 l/min
Leistungsaufnahme
1,98 kW
Druckverlust
0,23 bar
Spannung
400 V
Gewicht
158 kg
Kältemittel
R410a
Luftabgang
2"i
Abmessungen (BxTxH)
805x1070x962 mm
TIPP: Schützen Sie Ihren Kältetrockner durch einen Vorfilter vor Verschmutzung. Feststoffpartikel können die Plattentauscher zusetzen
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
30
%
Kältetrockner Schneider DK 15000 SMART FC (E13) 4102005639
Beschreibung:
Ihre Vorteile:
Wärmetauscher mit großdimensionierten Strömungsquerschnitten für konstant niedrigen Druckverlust
Idealer Schutz der Druckluft-Leitung vor Korrosion durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation durch geringe Aufstellmaße
Beste Betriebssicherheit und optimale Arbeitsergebnisse durch permanent auf 3 °C Drucktaupunkt getrocknete Luft
Einfache Steuerung – eine Steuerung für alle Schneider Kältetrockner
Energiesparende Wärmeübertragung: Vorkühlung der eintretenden warmen Druckluft durch austretende kalte Luft im Luft/Luft-Wärmetauscher
Technische Daten:
Volumenstrom bei 3°C
15.000 l/min
Leistungsaufnahme
2,01 kW
Druckverlust
0,18 bar
Spannung
400 V
Gewicht
165 kg
Kältemittel
R410a
Luftabgang
2 1/2"i
Abmessungen (BxTxH)
805x1070x962 mm
TIPP: Schützen Sie Ihren Kältetrockner durch einen Vorfilter vor Verschmutzung. Feststoffpartikel können die Plattentauscher zusetzen
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
30
%
Schneider-Kältetrockner DK 10000 SMART FC (E11) 4102005637
Beschreibung:
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART FC
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
10000 l/min
Druckverlust
0,16 bar
Gewicht
145 kg
Abmessungen (BxTxH)
805x1070x962 mm
Luftabgang
G 2"i
Lieferzeit anfragen
20
%
Schneider Industrie- Feinfilter Typ FG 10 (G1/8)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 10 (G1/8) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 10 (G1/8): Durchflussleistung max (l/min) *168Durchflussleistung max (m3/h) *10Betriebsdruck max (bar)16Druckluft Anschluss (")G1/8 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF1Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Wasserabscheider Typ WS 1189 (G2)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 1189 (G2) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 1189 (G2): Durchflussleistung max (l/min) *19818Durchflussleistung max (m3/h) *1189Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeW11Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 32E= 100* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Wasserabscheider Typ WS 545 (G1 1/2)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 545 (G1 1/2) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeW10Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 32E= 80* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%

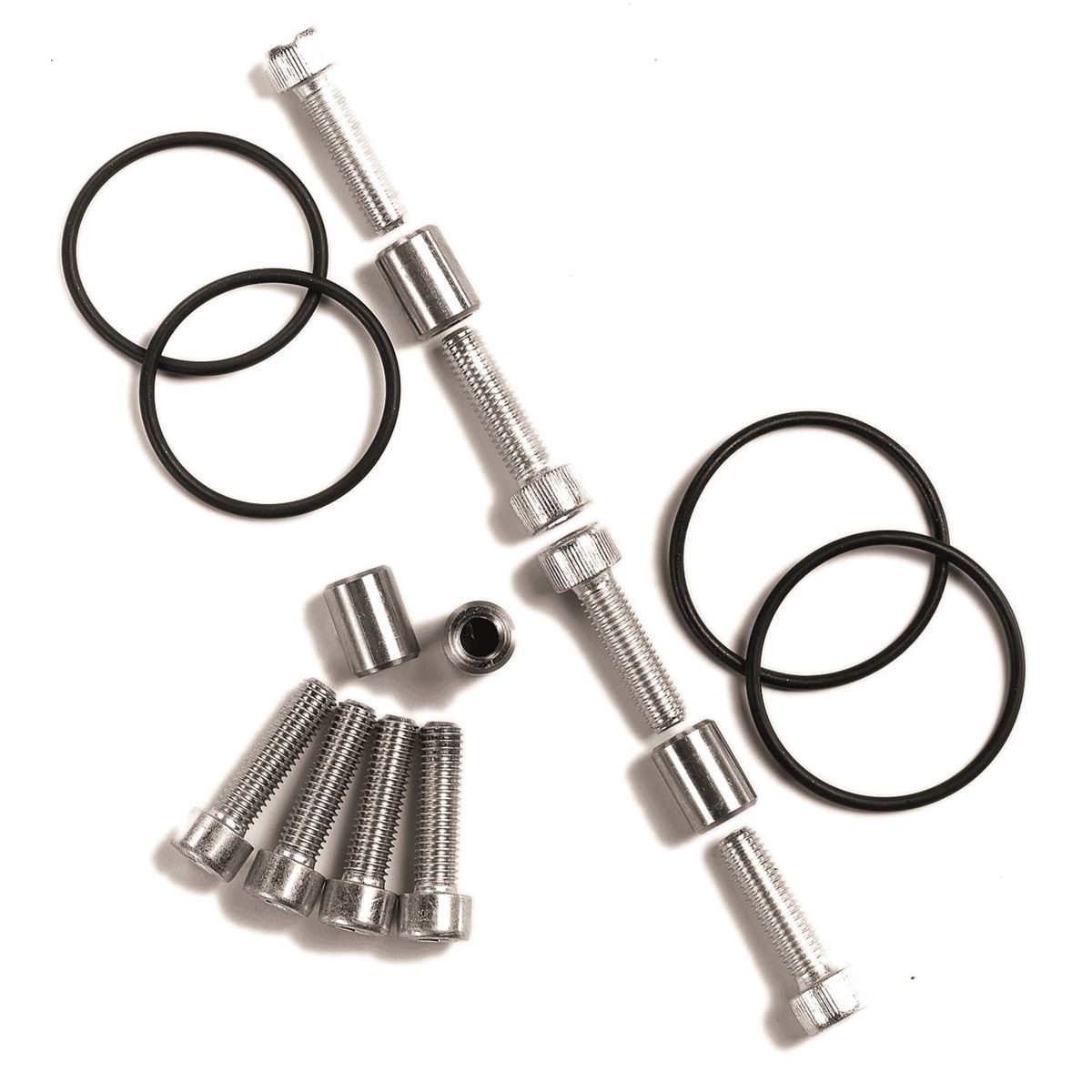

Sofort verfügbar
20
%
Verbindungskit 3 Filter CNK 765 - 1189
Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen
Sofort verfügbar
20
%
Schneider Verbindungskit 4 Filter CNK 10 - 25
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Sofort verfügbar
20
%
Verbindungskit 3 Filter CNK 42 - 85
Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen

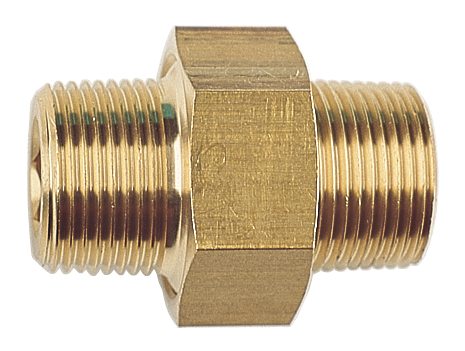

Sofort verfügbar
20
%
Sofort verfügbar
20
%
Verbindungskit 3 Filter CNK 476 - 545
Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen

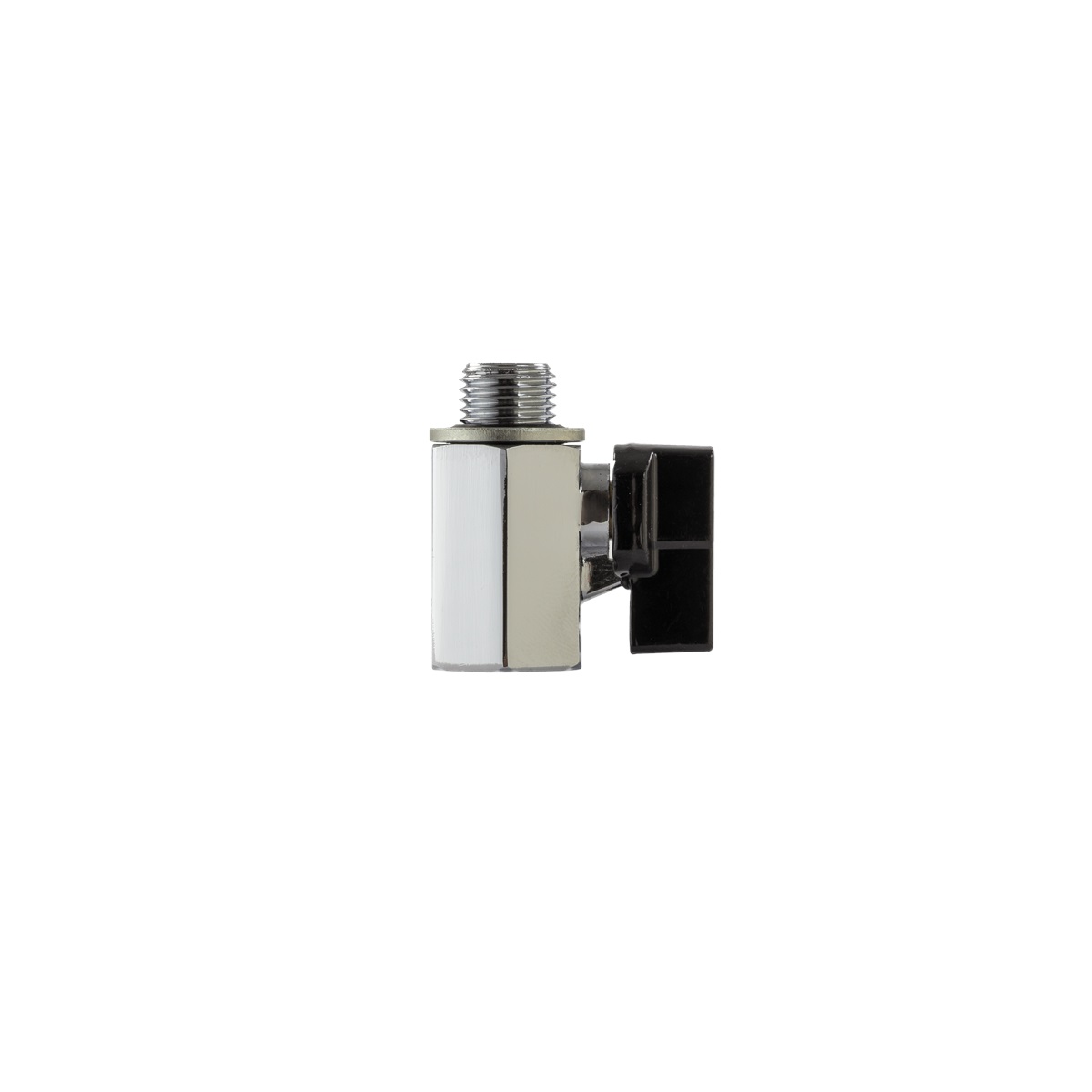

Sofort verfügbar
20
%

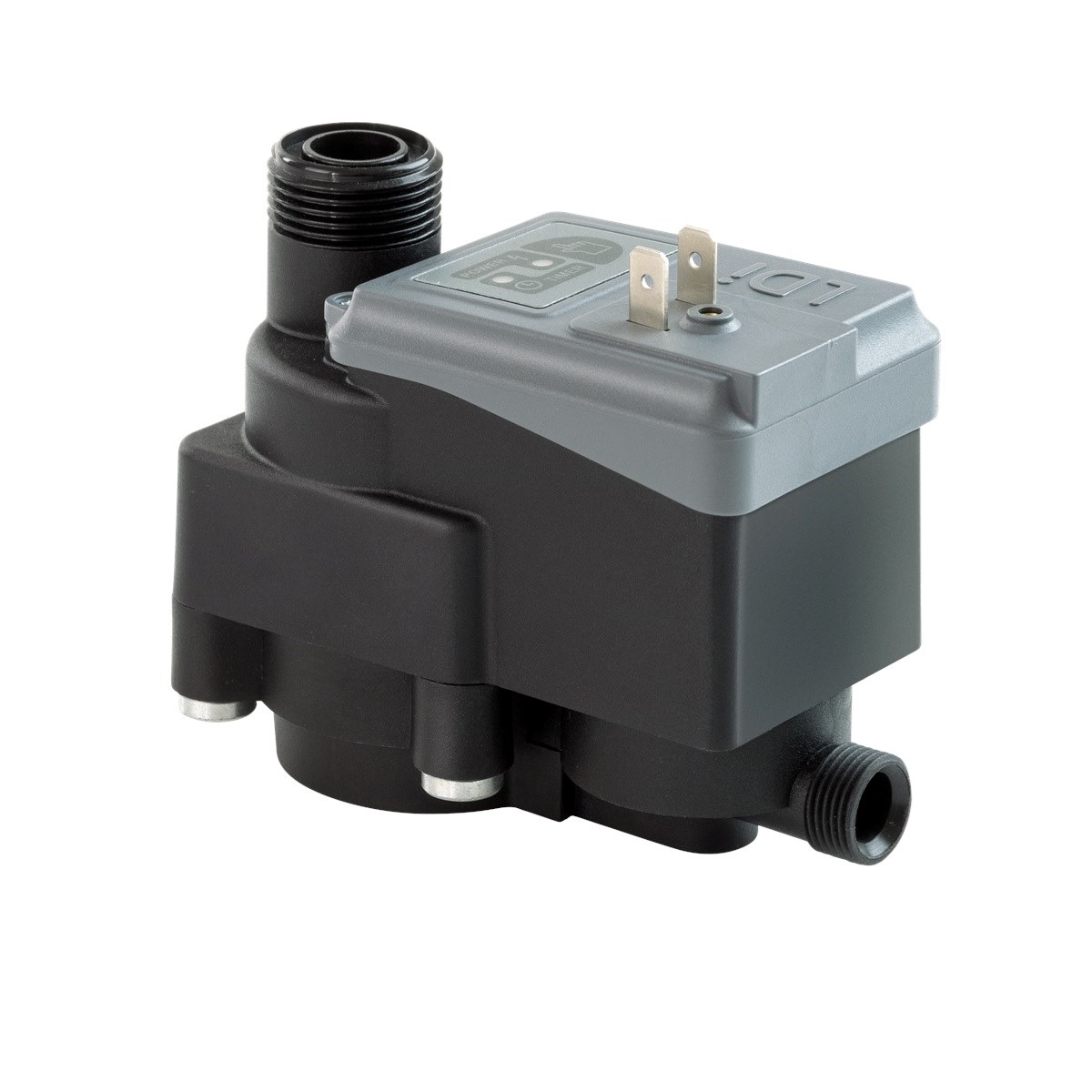

Sofort verfügbar
20
%
Schneider Verbindungskit 4 Filter CNK 119 - 297
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
