Schneider airsystems Aufbereitung
Schneider airsystems bietet Ihnen alles zur perfekten Druckluft-Aufbereitung: Filterdruckminderer, Druckregler, Ecomaten, Kondensatableiter-Sets, Anbausätze und vieles mehr.
Schneider Aufbereitung - Seite 2
Schneider Aufbereitung - Seite 3
Schneider Aufbereitung - Seite 4
Schneider Aufbereitung - Seite 5
Schneider Aufbereitung - Seite 6
Schneider Aufbereitung - Seite 7
Schneider Aufbereitung - Seite 8
Schneider Aufbereitung - Seite 9
Schneider Aufbereitung - Seite 10
Schneider Aufbereitung - Seite 11
Schneider Aufbereitung - Seite 12
Sofort verfügbar
20
%
Schneider Industrie- Feinfilter Typ FG 178 (G1)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 178 (G1) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 178 (G1): Durchflussleistung max (l/min) *2964Durchflussleistung max (m3/h) *178Betriebsdruck max (bar)16Druckluft Anschluss (")G1 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF8Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
20
%
Schneider Industrie- Mikrofilter Typ FC 178 (G1)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 178 (G1) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 178 (G1): Durchflussleistung max (l/min) *2964Durchflussleistung max (m3/h) *178Betriebsdruck max (bar)16Druckluft Anschluss (")G1 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF8Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Filterelement zu Vorfilter Typ FP 765
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Feinsfilter Typ FG 765
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Schneider Wasserabscheider Typ WS 212 (G3/4)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 212 (G3/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 212 (G3/4): Durchflussleistung max (l/min) *3534Durchflussleistung max (m3/h) *212Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeW7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 32E= 80* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Filterelement zu Mikrofilter Typ FC 765
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
20
%
Schneider Industrie- Vorfilter Typ FP 144 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 144 (G3/4) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
20
%
Schneider Industrie- Mikrofilter Typ FC 144 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 144 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
20
%
Schneider Industrie- Feinfilter Typ FG 144 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 144 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
15
%
Schneider-Filtereinheit 2-fach WE 2-fach 1 W DGKD468405
Bestehend aus Filterdruckminderer und Nebelöler
Komplett montiert
Regelbereich 0-12 bar
Halbautomatische Entwässerung
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Die technischen Daten entsprechen denen der Einzelgeräte
Wartungseinheit
Technische Daten
Anschlussgewinde
G 1"i
Sofort verfügbar
20
%
Schneider Industrie- Aktivkohlefilter Typ FV 144 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 144 (G3/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungHandablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 42E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Filterelement zu Mikrofilter Typ FC 545
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
545
(m³/h)/bar
Volumenstrom
9084
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
30
%
Schneider Öl-Wasser-Trenngeräte D-ES 113
Umweltgerechte Entsorgung von Kondensat nach dem Wasserhaushaltsgesetz
Äußerst effizient - automatische Trennung und mehrstufige Reinigung
Kostengünstige Lösung durch eigene Aufbereitung
Zweistufige Filterung mit Polypropylen und Aktivkohle
Hohe Reinheit des aufbereiteten Kondensats mit einem Ölgehalt von nur 10 mg/l am Auslass
Sowohl Öl als auch stabile Emulsionen können getrennt werden
Wartungsintervall von 4.000 Stunden anschließend wird die komplette Einheit getauscht
Referenzbedingungen:
Relative Luftfeuchtigkeit
60%
Lufeinlasstemperatur
25°C
Betriebsstunden pro Tag
12 Std
Effektiver Betriebsdruck7 bar
(102 psi)
Technische Daten
Typ
für Liefermenge Kompressor (l/min)
Gewicht (kg)
Anschlüsse
Abmessungen (BxTxH)
Max. Kapazität – Gemäßigtes Klima mit Trockner und Filter
Max. Kapazität – Gemäßigtes Klima ohne Trockner und Filter
Kondensateinlass
Wasserauslass
D-ES 54
900
720
1,2
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 113
1.860
1.500
1,5
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 225
3.780
3.000
5,8
2 x ½“i
½“i
390x278x428
D-ES 383
6.360
5.100
7,7
2 x ½“i
½“i
397x286x507
D-ES 765
12.780
10.200
13,1
2 x ¾“i
¾“i
490x396x576
„Mildes Klima“ bezieht sich auf eine Umgebungstemperatur von 25 °C (77 ºF) bei 60 % relativer Luftfeuchtigkeit
Korrekturfaktoren
Korrekturfaktoren:
% / °C / Std.
50
60
70
80
90
40
Relative Feuchtigkeit
%
50
60
70
80
90
Korrekturfaktor
1,10
1,00
0,85
0,74
0,66
Umgebungstemperatur
°C
15
20
25
30
35
40
Korrekturfaktor
1,33
1,17
1,00
0,76
0,50
0,30
Betriebsstunden pro Tag
Std.
12
14
16
18
20
24
Korrekturfaktor
1
0,86
0,75
0,67
0,60
0,50
Tipp: Druckluftkondensat besteht oft zu 99 % aus Wasser und 1 % aus Öl. Deshalb ist die Kondensataufbereitung durch Öl-Wasser-Trennsysteme immer günstiger als die kostenintensive Entsorgung über Fachfirmen.
Sofort verfügbar
15
%

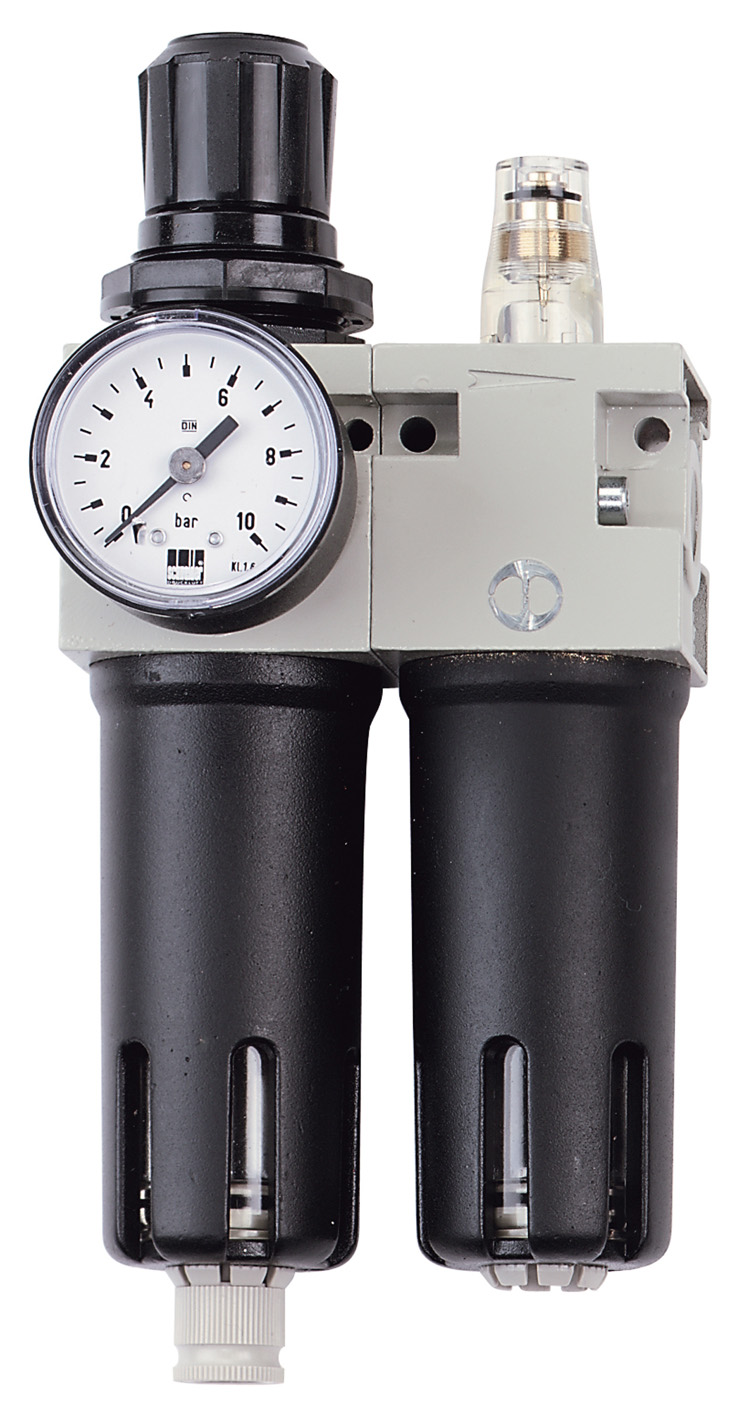

Schneider-Filtereinheit 2-fach WE 2-fach 3/4 W DGKD458405
Bestehend aus Filterdruckminderer und Nebelöler
Komplett montiert
Regelbereich 0-12 bar
Halbautomatische Entwässerung
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Die technischen Daten entsprechen denen der Einzelgeräte
Wartungseinheit
Technische Daten
Anschlussgewinde
G 3/4"i
Sofort verfügbar
Sofort verfügbar
Filterelement zu Feinsfilter Typ FG 545
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
545
(m³/h)/bar
Volumenstrom
9084
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
Sofort verfügbar
20
%
Schneider Industrie- Feinfilter Typ FG 212 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 212 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 212 (G3/4): Durchflussleistung max (l/min) *3534Durchflussleistung max (m3/h) *212Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)2GehäusegrößeF9Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 371D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Filterelement zu Aktivkohlefilter Typ FV 1189
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
1189
(m³/h)/bar
Volumenstrom
19818
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Vorfilter Typ FP 545
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
545
(m³/h)/bar
Volumenstrom
9084
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Schneider Industrie- Mikrofilter Typ FC 212 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 212 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 212 (G3/4): Durchflussleistung max (l/min) *3534Durchflussleistung max (m3/h) *212Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)2GehäusegrößeF9Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 371D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
20
%
Schneider Industrie- Vorfilter Typ FP 212 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 212 (G3/4) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 212 (G3/4): Durchflussleistung max (l/min) *3534Durchflussleistung max (m3/h) *212Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)2GehäusegrößeF9Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 371D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
20
%
Schneider Industrie- Aktivkohlefilter Typ FV 119 (G1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 119 (G1/2) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 119 (G1/2): Durchflussleistung max (l/min) *1986Durchflussleistung max (m3/h) *119Betriebsdruck max (bar)16Druckluft Anschluss (")G1/2 Standard AusstattungHandablass mit AdapterGewicht (kg)1,7GehäusegrößeF6Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 42E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
