Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 1, leichte BaureiheRohr Ø außen (mm)8H (mm)32B (mm)30a1 (mm)20a3 (mm)36a4 (mm)50a5 (mm)64S (mm)3d (mm)7Gewicht75 g / Stk.

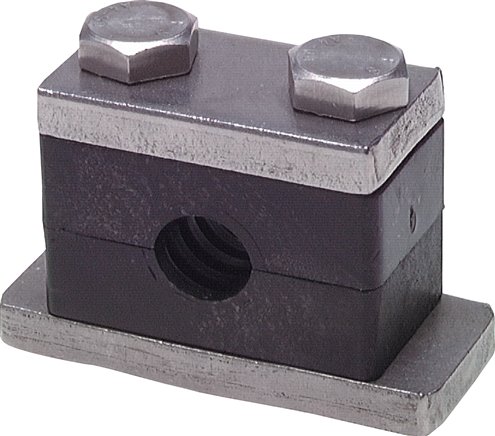

Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)30H (mm)76B (mm)30a1 (mm)60,0a2 (mm)100a3 (mm)85S (mm)8Gewicht490 g / Stk.

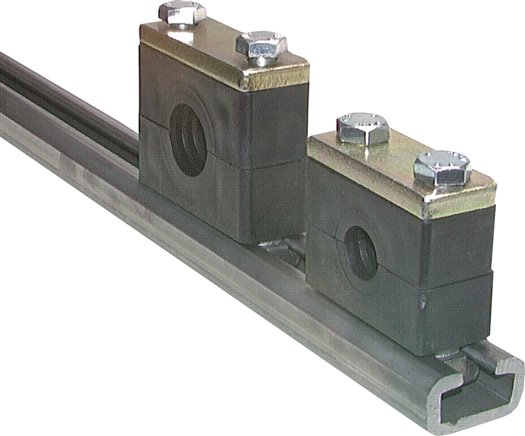

Verwendbar für:Rohrschellen mit Tragschienenmuttern, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl verzinktSchienenlänge (m)2Gewicht6 kg / Stk.

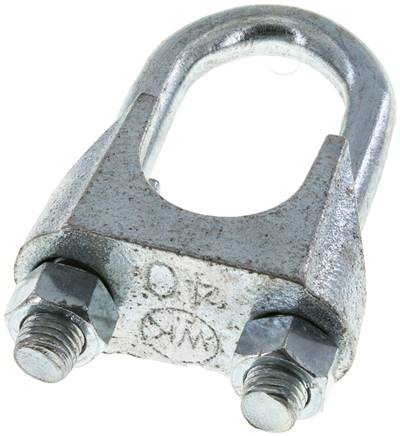

Verwendung:Drahtseilklemmen sind zur Herstellung von lösbaren Seil-Endverbindungen bestimmt.Weitere Eigenschaften:WerkstoffStahl verzinktfür Seil Ø (mm)40,0GM 16H (mm)140B (mm)58Gewicht900 g / Stk.
*für Baugröße 0 wird 1 Stück benötigtWeitere Eigenschaften:WerkstoffStahl verzinktAusführungDeckplattefür BaugrößeBaugröße 5, leichte Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M6X50passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M6X60passende Aufbauschrauben mit Sicherungsblech, je RohrscheGR 5 LABSGewicht47 g / Stk.
GR222SKP Klemmbackenpaar 22mm, Baugröße 2, schwere Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)22H (mm)64B (mm)30a1 (mm)45a2 (mm)85a3 (mm)70a4 (mm)97a5 (mm)125S (mm)8d (mm)11Gewicht39 g / Stk.

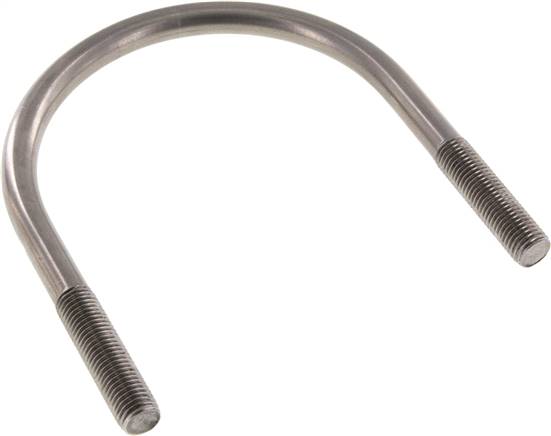

Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:Werkstoff1.4301D (mm)133 - 139,7GM 16L (mm)60B (mm)164H (mm)191Passende Mutter934-M16 ESGewicht600 g / Stk.
Stangenlänge:1 mtr.Weitere Eigenschaften:WerkstoffStahl verzinkt 8.8dM 18Gewicht1,6 kg / Stk.
KMAM6 Tragschienenmutter leichte Baureihe, M 6, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktGewindeM 6für Baugröße (Rohrschelle)Baugröße 0 - 6, leichte Baureihefür Baugröße (Doppelrohrschelle)Baugröße 1, doppeltGewicht5.7 g / Stk.

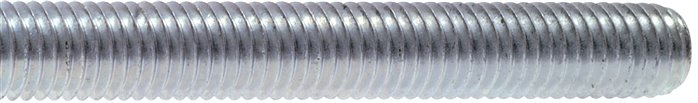

Stangenlänge:1 mtr.Weitere Eigenschaften:WerkstoffStahl verzinkt 4.6dM 24Gewicht3 kg / Stk.

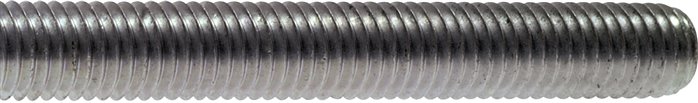

Stangenlänge:1 mtr.Weitere Eigenschaften:WerkstoffEdelstahl A2dM 14Gewicht1 kg / Stk.

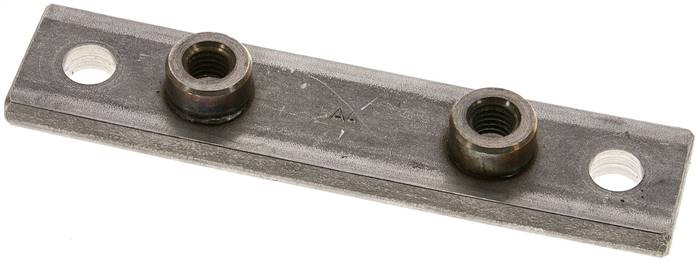

GR3SAPVES verlängerte Anschweißplatte mit Befestigungsbohrungen, Edelstahl, Baugröße 3, schwere BaureiheWeitere Eigenschaften:WerkstoffEdelstahlAusführungverlängerte Anschweißplatte mit Befestigungsbohrungenfür BaugrößeBaugröße 3, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X50 ESpassende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X70 ESpassende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 3 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 3 SSBGewicht260 g / Stk.

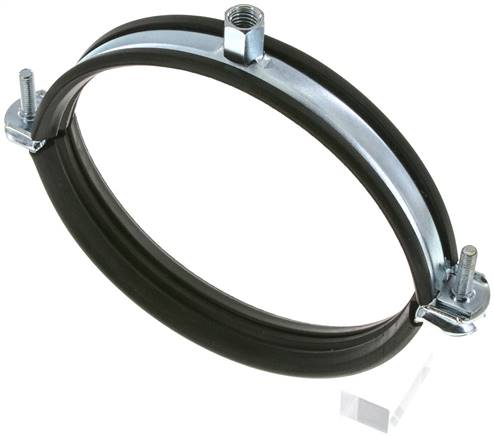

Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)138 - 145Gewinde G*M 8 & M 10Breite B (mm)25zulässige Belastung (N)1.500Gewicht270 g / Stk.

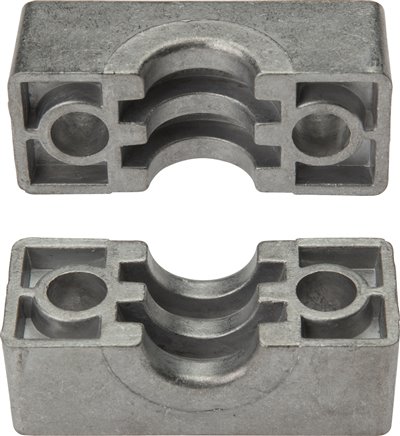

GR225SKPALU Klemmbackenpaar 25mm, Baugröße 2, schwere Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)25H (mm)64B (mm)30a1 (mm)45a2 (mm)85a3 (mm)70a4 (mm)97a5 (mm)125S (mm)8d (mm)11Gewicht145 g / Stk.

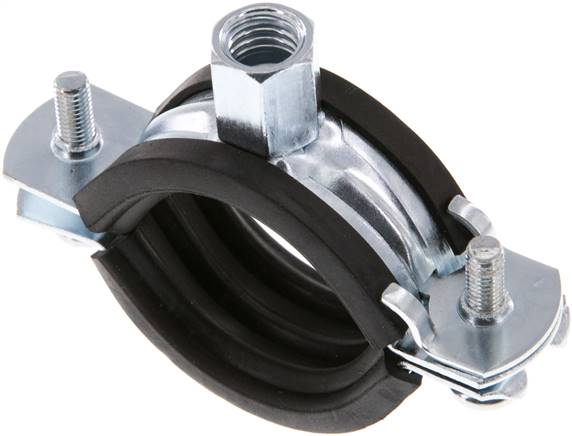

Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)32 - 37Gewinde G*M 8 & M 10Breite B (mm)20zulässige Belastung (N)800Gewicht65 g / Stk.

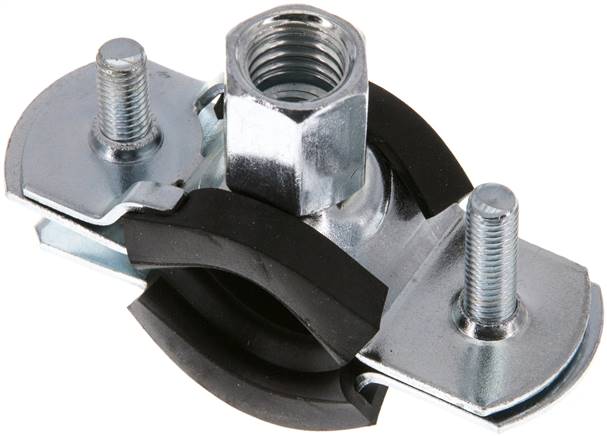

Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)12 - 15Gewinde G*M 8 & M 10Breite B (mm)20zulässige Belastung (N)800Gewicht50 g / Stk.
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 4, leichte BaureiheRohr Ø außen (mm)6H (mm)48B (mm)30a1 (mm)40a2 (mm)59a3 (mm)57Gewicht115 g / Stk.
GR4483SKP Klemmbackenpaar 48,3mm, Baugröße 4, schwere Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 4, schwere BaureiheRohr Ø außen (mm)48,3H (mm)110B (mm)45a1 (mm)90,5a2 (mm)140a3 (mm)115a4 (mm)160a5 (mm)190S (mm)10d (mm)14Gewicht180 g / Stk.
GR428LKPALU Klemmbackenpaar 28mm, Baugröße 4, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 4, leichte BaureiheRohr Ø außen (mm)28H (mm)48B (mm)30a1 (mm)40a2 (mm)59a3 (mm)57a4 (mm)73a5 (mm)87S (mm)3d (mm)7Gewicht110 g / Stk.

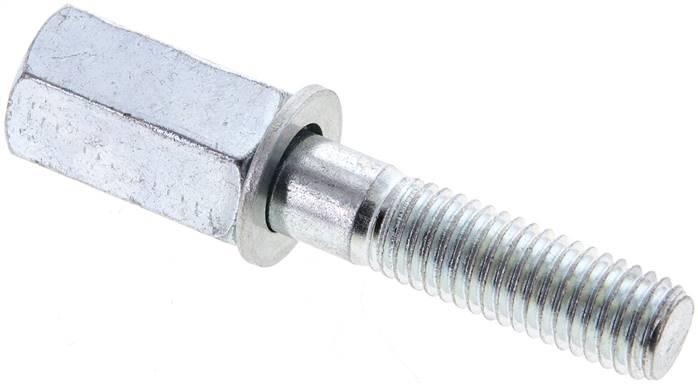

GR2SABS Aufbauschraube (je Klemmbackenpaar werden 2 Stück benötigt), Stahl verzinkt, Baugröße 2, schwere BauWeitere Eigenschaften:WerkstoffStahl verzinktAusführungAufbauschraube (je Klemmbackenpaar werden 2 Stück benötigt)für BaugrößeBaugröße 2, schwere Baureihepassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 2 SSBGewicht50 g / Stk.

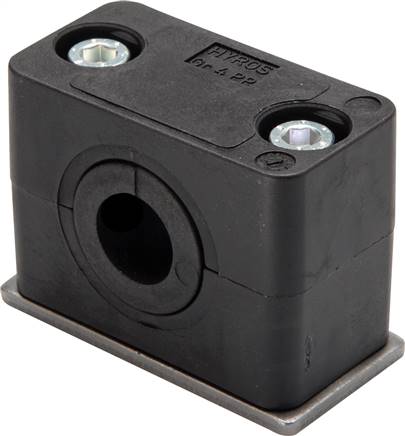

Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 4, leichte BaureiheRohr Ø außen (mm)12H (mm)48B (mm)30a1 (mm)40a2 (mm)59a3 (mm)57Gewicht110 g / Stk.
Stangenlänge:1 mtr.Weitere Eigenschaften:WerkstoffEdelstahl A2dM 12Gewicht700 g / Stk.
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 5, schwere BaureiheRohr Ø außen (mm)76H (mm)140B (mm)60a1 (mm)122,0a2 (mm)180a3 (mm)152S (mm)10Gewicht2,4 kg / Stk.

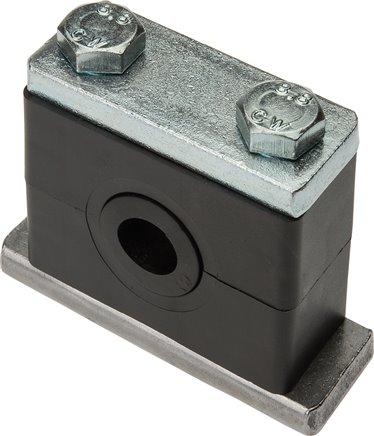

Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 5, schwere BaureiheRohr Ø außen (mm)60H (mm)140B (mm)60a1 (mm)122,0a2 (mm)180a3 (mm)152S (mm)10Gewicht2,5 kg / Stk.
