Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit Anschweißplatte und DeckplatteBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)20H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70S (mm)8Gewicht490 g / Stk.
Verwendung:Zur einfachen Befestigung von Schläuchen, Kabeln und Rohren.Werkstoffe:Schelle: Stahl verzinkt, Einlage: NBR / CRTemperaturbereich:-35°C bis +100°C*ähnlich DIN 3016-1Weitere Eigenschaften:WerkstoffStahl verzinkt (W1)für Rohr Ø (mm)48Bandbreite (mm)25Befestigungsbohrung (mm)10,5Gewicht80 g / Stk.

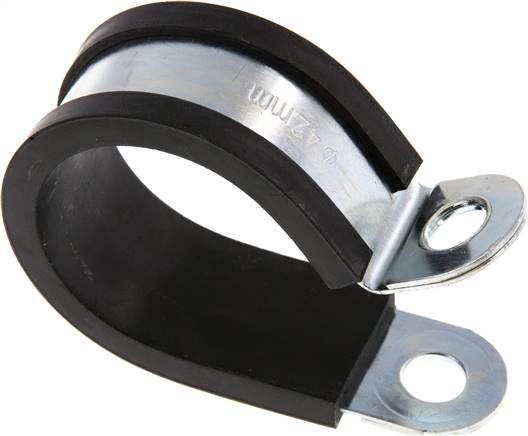

Verwendung:Zur einfachen Befestigung von Schläuchen, Kabeln und Rohren.Werkstoffe:Schelle: Stahl verzinkt, Einlage: NBR / CRTemperaturbereich:-35°C bis +100°C*ähnlich DIN 3016-1Weitere Eigenschaften:WerkstoffStahl verzinkt (W1)für Rohr Ø (mm)42Bandbreite (mm)25Befestigungsbohrung (mm)10,5Gewicht75 g / Stk.

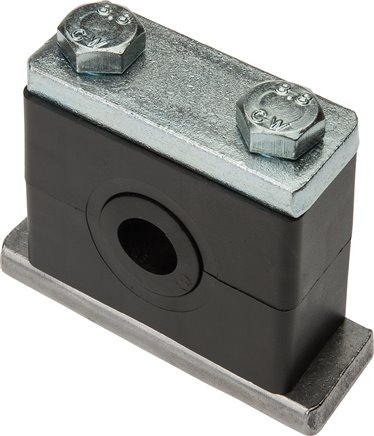

Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)18H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70S (mm)8Gewicht390 g / Stk.
GR322LKPALU Klemmbackenpaar 22mm, Baugröße 3, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)22H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48a4 (mm)64a5 (mm)78S (mm)3d (mm)7Gewicht85 g / Stk.
GR3213LKPALU Klemmbackenpaar 21,3mm, Baugröße 3, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)21,3H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48a4 (mm)64a5 (mm)78S (mm)3d (mm)7Gewicht85 g / Stk.

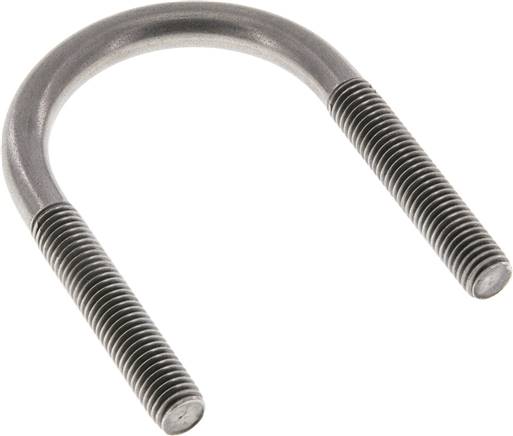

Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:Werkstoff1.4301D (mm)44,5 - 48,3GM 10L (mm)50B (mm)62H (mm)92Passende Mutter934-M10 ESGewicht100 g / Stk.
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Deckplatte & Tragschienenmuttern zum ABaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)32H (mm)76B (mm)30a1 (mm)60,0a3 (mm)85S (mm)8Gewicht380 g / Stk.

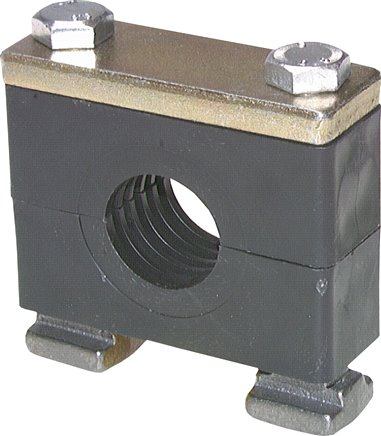

Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Deckplatte & Tragschienenmuttern zum ABaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)30H (mm)76B (mm)30a1 (mm)60,0a3 (mm)85S (mm)8Gewicht380 g / Stk.
GR112LKPALU Klemmbackenpaar 12mm, Baugröße 1, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 1, leichte BaureiheRohr Ø außen (mm)12H (mm)32B (mm)30a1 (mm)20a2 (mm)36a3 (mm)36a4 (mm)50a5 (mm)64S (mm)3d (mm)7Gewicht48 g / Stk.
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 4, doppeltRohr Ø außen (mm)26,9B (mm)30a2 (mm)85a3 (mm)82Gewicht210 g / Stk.

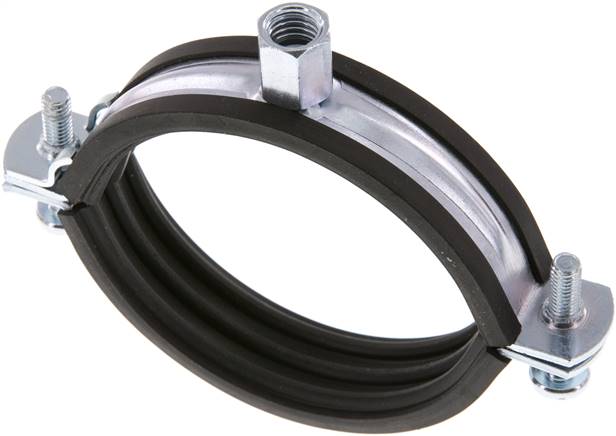

Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)72 - 80Gewinde G*M 8 & M 10Breite B (mm)20zulässige Belastung (N)1.800Gewicht160 g / Stk.
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)14H (mm)39B (mm)30a1 (mm)26a3 (mm)40a4 (mm)56a5 (mm)70S (mm)3d (mm)7Gewicht85 g / Stk.

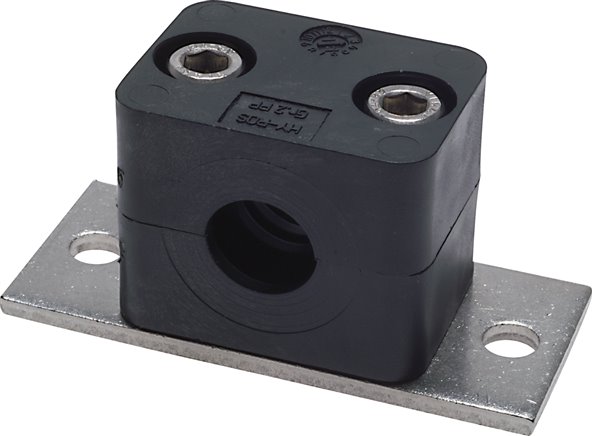

Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)17,1H (mm)39B (mm)30a1 (mm)26a3 (mm)40a4 (mm)56a5 (mm)70S (mm)3d (mm)7Gewicht85 g / Stk.
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)15H (mm)39B (mm)30a1 (mm)26a3 (mm)40a4 (mm)56a5 (mm)70S (mm)3d (mm)7Gewicht85 g / Stk.

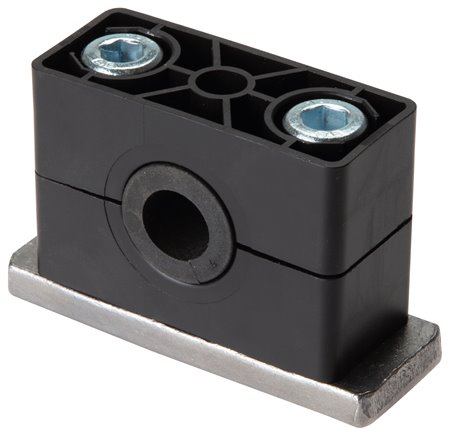

Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 4, schwere BaureiheRohr Ø außen (mm)35H (mm)110B (mm)45a1 (mm)90,5a2 (mm)140a3 (mm)115S (mm)10Gewicht900 g / Stk.

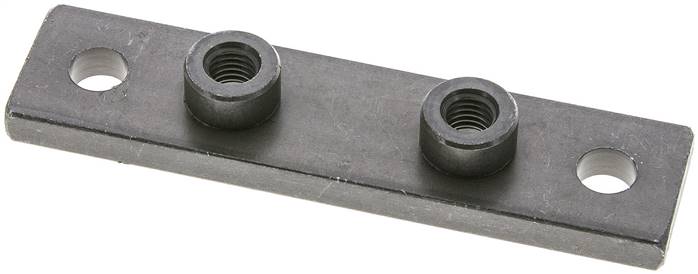

GR2SAPV verlängerte Anschweißplatte mit Befestigungsbohrungen, Stahl blank, Baugröße 2, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl blankAusführungverlängerte Anschweißplatte mit Befestigungsbohrungenfür BaugrößeBaugröße 2, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X40passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X60passende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 2 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 2 SSBGewicht230 g / Stk.

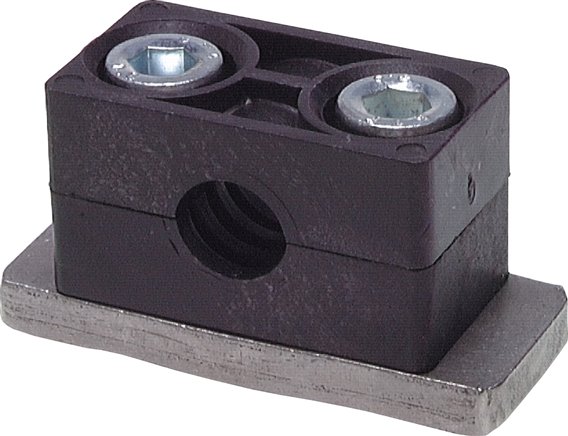

Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)8H (mm)48B (mm)30a1 (mm)33,0a2 (mm)73a3 (mm)55S (mm)8Gewicht200 g / Stk.

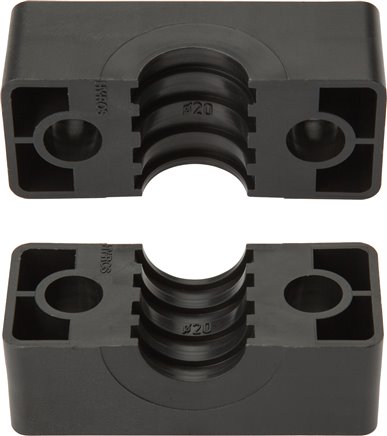

GR228SKP Klemmbackenpaar 28mm, Baugröße 2, schwere Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)28H (mm)64B (mm)30a1 (mm)45a2 (mm)85a3 (mm)70a4 (mm)97a5 (mm)125S (mm)8d (mm)11Gewicht37 g / Stk.

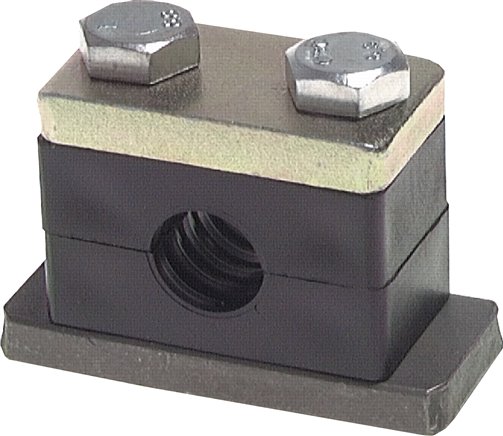

Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)30H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70S (mm)8Gewicht380 g / Stk.
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)30H (mm)76B (mm)30a1 (mm)60,0a2 (mm)100a3 (mm)85S (mm)8Gewicht340 g / Stk.

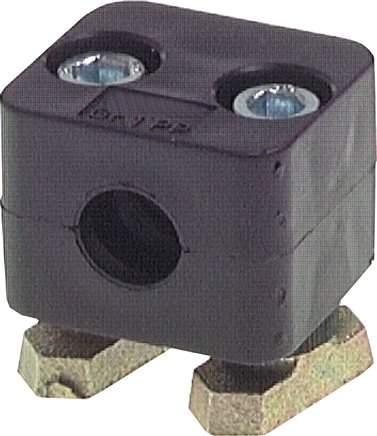

Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)21,3H (mm)41B (mm)30a1 (mm)33a3 (mm)48Gewicht49 g / Stk.

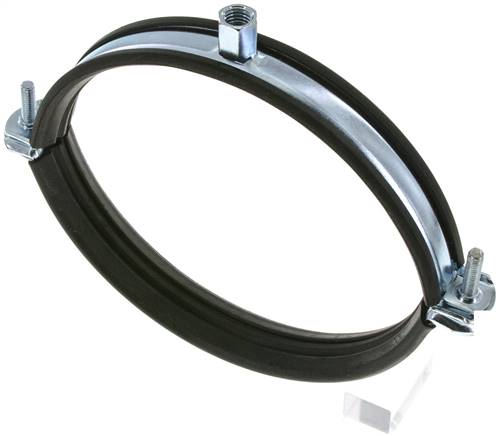

Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)146 - 155Gewinde G*M 8 & M 10Breite B (mm)25zulässige Belastung (N)1.500Gewicht280 g / Stk.
