Edelstahl-Rohrschelle, 12mm, Baugröße 1, schwere Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter Anschweißplatte & DeckplaBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)12H (mm)48B (mm)30a1 (mm)33,0a3 (mm)55a4 (mm)85a5 (mm)113S (mm)8d (mm)11Gewicht390 g / Stk.

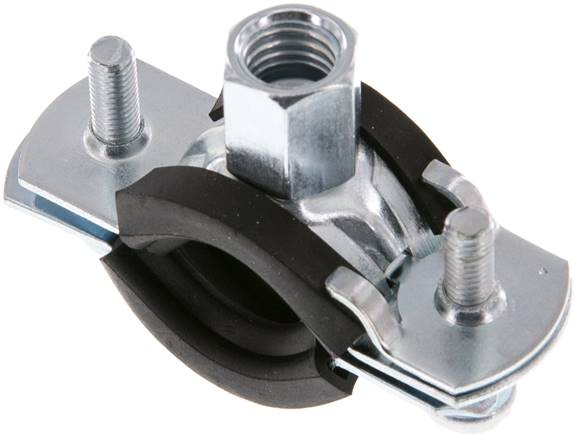

Rohrschelle 32 - 37mm,Stahl verzinkt mit Einlage, FISCHER
Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)32 - 37Gewinde G*M 8 & M 10Breite B (mm)20zulässige Belastung (N)800Gewicht65 g / Stk.
Edelstahl-Rohrschelle, 17,1mm, Baugröße 1, schwere Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter Anschweißplatte & DeckplaBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)17,1H (mm)48B (mm)30a1 (mm)33,0a3 (mm)55a4 (mm)85a5 (mm)113S (mm)8d (mm)11Gewicht390 g / Stk.
Edelstahl-Rohrschelle, 13,7mm, Baugröße 1, schwere Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter Anschweißplatte & DeckplaBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)13,7H (mm)48B (mm)30a1 (mm)33,0a3 (mm)55a4 (mm)85a5 (mm)113S (mm)8d (mm)11Gewicht390 g / Stk.
Rundstahlbügel, M 24, 406,4 - 419mm, Stahl verzinkt
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:WerkstoffStahl verzinktD (mm)406,4 - 419GM 24L (mm)70B (mm)452H (mm)487Passende Mutter934-M24Gewicht3,5 kg / Stk.
Edelstahl-Rohrschelle, 35mm, Baugröße 3, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)35H (mm)76B (mm)30a1 (mm)60,0a2 (mm)100a3 (mm)85S (mm)8Gewicht310 g / Stk.
Edelstahl-Rohrschelle, 42mm, Baugröße 3, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)42H (mm)76B (mm)30a1 (mm)60,0a2 (mm)100a3 (mm)85S (mm)8Gewicht310 g / Stk.
Edelstahl-Rohrschelle, 30mm, Baugröße 3, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)30H (mm)76B (mm)30a1 (mm)60,0a2 (mm)100a3 (mm)85S (mm)8Gewicht320 g / Stk.
Edelstahl-Rohrschelle, 38mm, Baugröße 3, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)38H (mm)76B (mm)30a1 (mm)60,0a2 (mm)100a3 (mm)85S (mm)8Gewicht310 g / Stk.

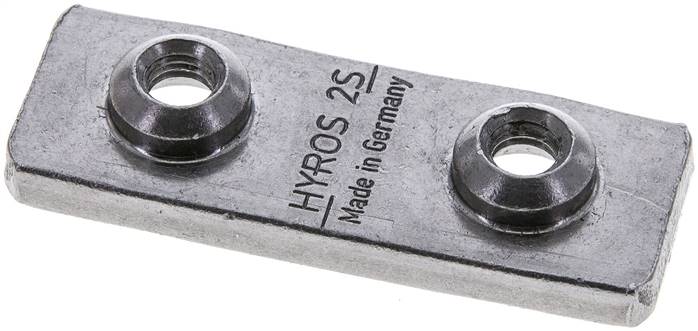

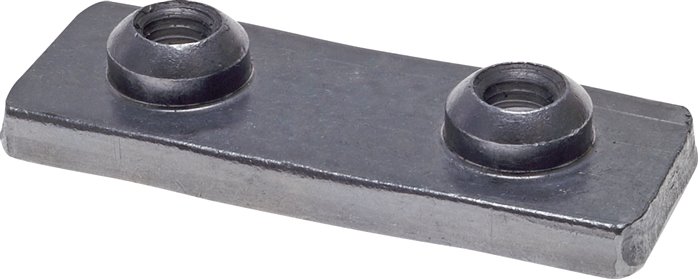

Anschweißplatte, Stahl blank, Baugröße 2, schwere Baureihe
GR2SAP Anschweißplatte, Stahl blank, Baugröße 2, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl blankAusführungAnschweißplattefür BaugrößeBaugröße 2, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X40passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X60passende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 2 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 2 SSBGewicht145 g / Stk.
Edelstahl-Rohrschelle, 21,3mm, Baugröße 2, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)21,3H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70S (mm)8Gewicht250 g / Stk.
Rohrschelle (Elastomereinsatz) 6mm, Baugröße 4, leichte Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 4, leichte BaureiheRohr Ø außen (mm)6H (mm)48B (mm)30a1 (mm)40a2 (mm)59a3 (mm)57Gewicht115 g / Stk.

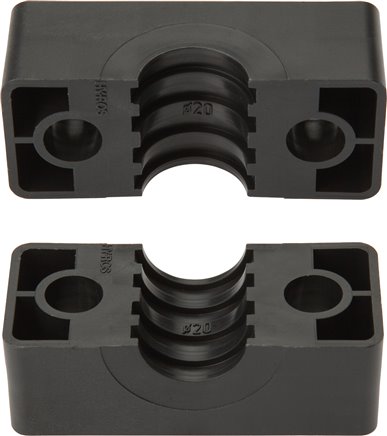

Klemmbackenpaar 22mm, Baugröße 3, leichte Baureihe Polypropylen
GR322LKP Klemmbackenpaar 22mm, Baugröße 3, leichte Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)22H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48a4 (mm)64a5 (mm)78S (mm)3d (mm)7Gewicht21 g / Stk.

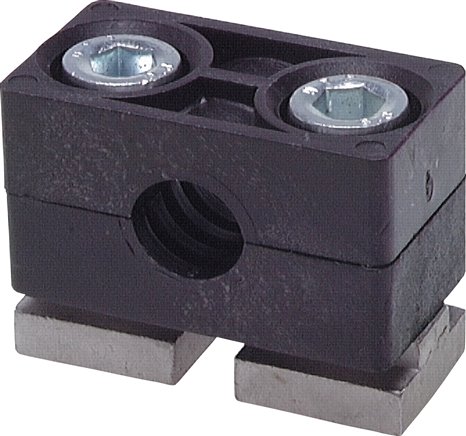

Edelstahl-Rohrschelle, 26,9mm, Baugröße 2, schwere Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)26,9H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70Gewicht190 g / Stk.
Rundstahlbügel, M 16, 159 - 168,3mm, 1.4301
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:Werkstoff1.4301D (mm)159 - 168,3GM 16L (mm)60B (mm)192H (mm)217Passende Mutter934-M16 ESGewicht700 g / Stk.
C-Tragschiene, 28x11mm, 1.4571, 1mtr
Verwendbar für:Rohrschellen mit Tragschienenmuttern, leichte Baureihe & DoppelrohrschelleWeitere Eigenschaften:Werkstoff1.4571H (mm)11Schienenlänge (m)1Gewicht800 g / Stk.

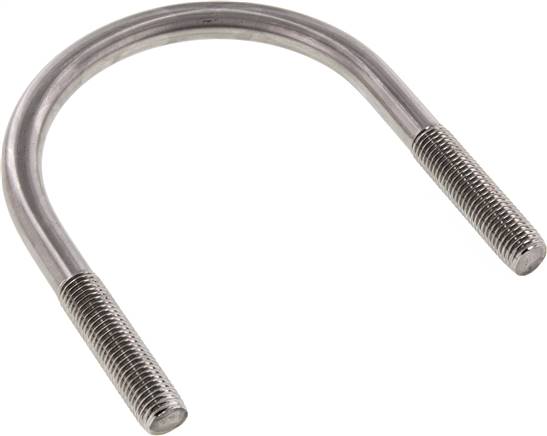

Rundstahlbügel, M 16, 108 - 114,3mm, 1.4301
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:Werkstoff1.4301D (mm)108 - 114,3GM 16L (mm)60B (mm)136H (mm)171Passende Mutter934-M16 ESGewicht550 g / Stk.

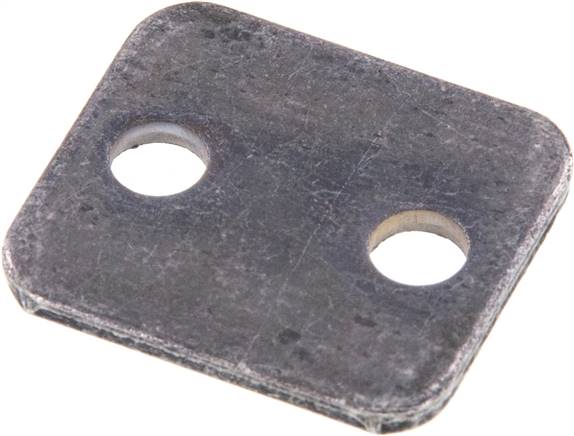

Deckplatte, Stahl verzinkt, Baugröße 5, leichte Baureihe
*für Baugröße 0 wird 1 Stück benötigtWeitere Eigenschaften:WerkstoffStahl verzinktAusführungDeckplattefür BaugrößeBaugröße 5, leichte Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M6X50passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M6X60passende Aufbauschrauben mit Sicherungsblech, je RohrscheGR 5 LABSGewicht47 g / Stk.
Rohrschelle, 66mm, Baugröße 5, schwere Baureihe, mit Anschweißplatte & Deckplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 5, schwere BaureiheRohr Ø außen (mm)66H (mm)140B (mm)60a1 (mm)122,0a2 (mm)180a3 (mm)152S (mm)10Gewicht2,3 kg / Stk.
Sicherungsblech für Aufbauschraube (je Klemmbackenpaar wird 1 Stück benötigt), Stahl verz, BG 7
GR7SSB Sicherungsblech für Aufbauschraube (je Klemmbackenpaar wird 1 Stück benötigt), Stahl verzinkt, BaugrWeitere Eigenschaften:WerkstoffStahl verzinktAusführungSicherungsblech für Aufbauschraube (je Klemmbackenpaar wird für BaugrößeBaugröße 7, schwere Baureihepassende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 7 SABSGewicht2,4 kg / Stk.
Edelstahl-Rohrschelle, 18mm, Baugröße 2, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)18H (mm)39B (mm)30a1 (mm)26a3 (mm)40a4 (mm)56a5 (mm)70S (mm)3d (mm)7Gewicht85 g / Stk.
Edelstahl-Rohrschelle, 20mm, Baugröße 2, schwere Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter Anschweißplatte & DeckplaBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)20H (mm)64B (mm)30a1 (mm)45,0a3 (mm)70a4 (mm)97a5 (mm)125S (mm)8d (mm)11Gewicht470 g / Stk.

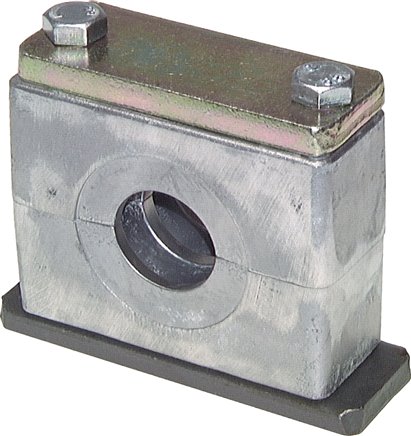

Rohrschelle, 38mm, Baugröße 4, schwere Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit Anschweißplatte und DeckplatteBaugrößeBaugröße 4, schwere BaureiheRohr Ø außen (mm)38H (mm)110B (mm)45a1 (mm)90,5a2 (mm)140a3 (mm)115S (mm)10Gewicht1,8 kg / Stk.
Rohrschelle, 42mm, Baugröße 4, schwere Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit Anschweißplatte und DeckplatteBaugrößeBaugröße 4, schwere BaureiheRohr Ø außen (mm)42H (mm)110B (mm)45a1 (mm)90,5a2 (mm)140a3 (mm)115S (mm)10Gewicht1,8 kg / Stk.
