Anschweißplatte, Edelstahl, Baugröße 6, leichte Baureihe
*für Baugröße 0 wird 1 Stück benötigtWeitere Eigenschaften:WerkstoffEdelstahlAusführungAnschweißplattefür BaugrößeBaugröße 6, leichte Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M6X60 ESpassende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M6X70 ESGewicht65 g / Stk.
Rohrschelle, 42mm, Baugröße 5, leichte Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)42H (mm)64B (mm)30a1 (mm)52a2 (mm)72a3 (mm)70S (mm)3Gewicht115 g / Stk.

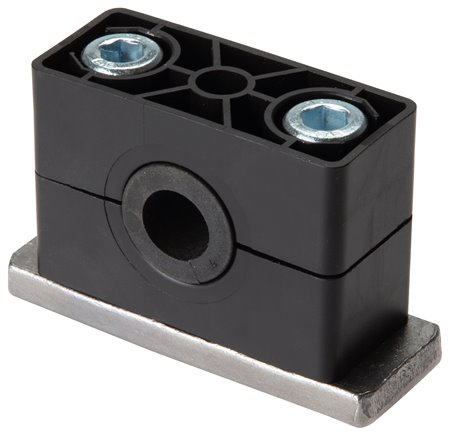

Rohrschelle (Elastomereinsatz) 18mm, Baugröße 2, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)18H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70S (mm)8Gewicht260 g / Stk.
Rohrschelle 138 - 145mm,Stahl verzinkt mit Einlage, FISCHER
Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)138 - 145Gewinde G*M 8 & M 10Breite B (mm)25zulässige Belastung (N)1.500Gewicht270 g / Stk.
Klemmbackenpaar 50,8mm, Baugröße 6, leichte Baureihe Polypropylen
GR6508LKP Klemmbackenpaar 50,8mm, Baugröße 6, leichte Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 6, leichte BaureiheRohr Ø außen (mm)50,8H (mm)72B (mm)30a1 (mm)66a2 (mm)88a3 (mm)86a4 (mm)100a5 (mm)116S (mm)3d (mm)7Gewicht50 g / Stk.
Rohrschelle 72 - 80mm,Stahl verzinkt mit Einlage, FISCHER
Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)72 - 80Gewinde G*M 8 & M 10Breite B (mm)20zulässige Belastung (N)1.800Gewicht160 g / Stk.
Klemmbackenpaar 44,5mm, Baugröße 6, leichte Baureihe Polypropylen
GR6445LKP Klemmbackenpaar 44,5mm, Baugröße 6, leichte Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 6, leichte BaureiheRohr Ø außen (mm)44,5H (mm)72B (mm)30a1 (mm)66a2 (mm)88a3 (mm)86a4 (mm)100a5 (mm)116S (mm)3d (mm)7Gewicht60 g / Stk.
C-Tragschiene, 28x11mm, Stahl verzinkt, 1mtr
Verwendbar für:Rohrschellen mit Tragschienenmuttern, leichte Baureihe & DoppelrohrschelleWeitere Eigenschaften:WerkstoffStahl verzinktH (mm)11Schienenlänge (m)1Gewicht850 g / Stk.

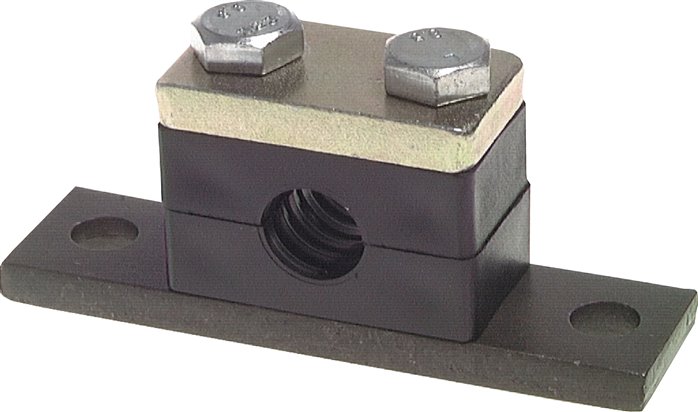

Rohrschelle, 10mm, Baugröße 1, schwere Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter Anschweißplatte & DeckplaBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)10H (mm)48B (mm)30a1 (mm)33,0a3 (mm)55a4 (mm)85a5 (mm)113S (mm)8d (mm)11Gewicht390 g / Stk.
25mm Doppelrohrschelle mit Deckplatte & Tragschienenmutter zum Aufbau auf C-Trag
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Deckplatte & Tragschienenmutter zum AuBaugrößeBaugröße 3, doppeltRohr Ø außen (mm)25B (mm)30a3 (mm)67Gewicht100 g / Stk.
22mm Doppelrohrschelle mit Deckplatte & Tragschienenmutter zum Aufbau auf C-Trag
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Deckplatte & Tragschienenmutter zum AuBaugrößeBaugröße 3, doppeltRohr Ø außen (mm)22B (mm)30a3 (mm)67Gewicht100 g / Stk.
38mm Doppelrohrschelle mit Deckplatte & Tragschienenmutter zum Aufbau auf C-Trag
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Deckplatte & Tragschienenmutter zum AuBaugrößeBaugröße 5, doppeltRohr Ø außen (mm)38B (mm)30a3 (mm)106Gewicht160 g / Stk.
Rohrschelle, 33,7mm, Baugröße 5, leichte Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)33,7H (mm)64B (mm)30a1 (mm)52a3 (mm)70Gewicht85 g / Stk.
Gummiprofilierte Rohrschelle 48mm, DIN 3016-1
Verwendung:Zur einfachen Befestigung von Schläuchen, Kabeln und Rohren.Werkstoffe:Schelle: Stahl verzinkt, Einlage: NBR / CRTemperaturbereich:-35°C bis +100°C*ähnlich DIN 3016-1Weitere Eigenschaften:WerkstoffStahl verzinkt (W1)für Rohr Ø (mm)48Bandbreite (mm)25Befestigungsbohrung (mm)10,5Gewicht80 g / Stk.
Rohrschelle, 38mm, Baugröße 5, leichte Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)38H (mm)64B (mm)30a1 (mm)52a3 (mm)70Gewicht85 g / Stk.

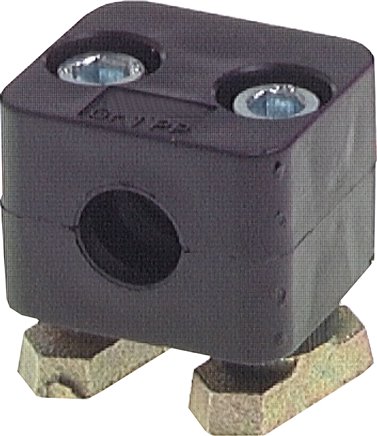

Rohrschelle, 42mm, Baugröße 5, leichte Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)42H (mm)64B (mm)30a1 (mm)52a3 (mm)70Gewicht80 g / Stk.
Rohrschelle, 35mm, Baugröße 5, leichte Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)35H (mm)64B (mm)30a1 (mm)52a3 (mm)70Gewicht85 g / Stk.
Rohrschelle, 32mm, Baugröße 5, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)32H (mm)64B (mm)30a1 (mm)52a3 (mm)70a4 (mm)86a5 (mm)100S (mm)3d (mm)7Gewicht145 g / Stk.
Edelstahl-Rohrschelle, 17,1mm, Baugröße 1, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)17,1H (mm)48B (mm)30a1 (mm)33,0a2 (mm)73a3 (mm)55S (mm)8Gewicht195 g / Stk.
Edelstahl-Rohrschelle, 14mm, Baugröße 1, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)14H (mm)48B (mm)30a1 (mm)33,0a2 (mm)73a3 (mm)55S (mm)8Gewicht195 g / Stk.
13,7mm Doppelrohrschelle mit Anschweißplatte & Deckplatte Baugröße 2, doppelt
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 2, doppeltRohr Ø außen (mm)13,7B (mm)30a2 (mm)55a3 (mm)53Gewicht130 g / Stk.
Rohrschelle, 6mm, Baugröße 0, leichte Baureihe (nur eine seitliche Befestigungss, mit Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 0, leichte Baureihe (nur eine seitliche BefestigungRohr Ø außen (mm)6H (mm)32B (mm)30a2 (mm)30a3 (mm)28S (mm)3Gewicht37 g / Stk.
