Edelstahl-Rohrschelle, 20mm, Baugröße 2, schwere Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)20H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70Gewicht195 g / Stk.
Edelstahl-Rohrschelle, 21,3mm, Baugröße 2, schwere Baureihe, zum Aufbau auf C-Tragschiene
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Tragschienenmuttern zum Aufbau auf C-TBaugrößeBaugröße 2, schwere BaureiheRohr Ø außen (mm)21,3H (mm)64B (mm)30a1 (mm)45,0a2 (mm)85a3 (mm)70Gewicht195 g / Stk.
Deckplatte, Stahl verzinkt, Baugröße 3, schwere Baureihe
GR3SDP Deckplatte, Stahl verzinkt, Baugröße 3, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl verzinktAusführungDeckplattefür BaugrößeBaugröße 3, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X50passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X70passende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 3 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 3 SSBGewicht135 g / Stk.
Rohrschelle, 21,3mm, Baugröße 3, leichte Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit AnschweißplatteBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)21,3H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48S (mm)3Gewicht135 g / Stk.

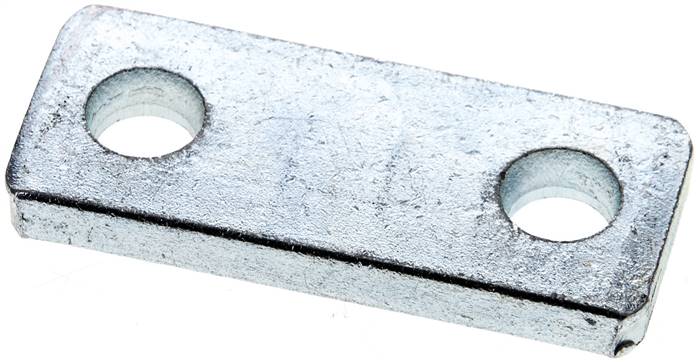

Deckplatte, Stahl verzinkt, Baugröße 2, schwere Baureihe
GR2SDP Deckplatte, Stahl verzinkt, Baugröße 2, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl verzinktAusführungDeckplattefür BaugrößeBaugröße 2, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X40passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X60passende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 2 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 2 SSBGewicht110 g / Stk.
Tragschienenmutter leichte Baureihe, M 8, Stahl verzinkt
KMAM8 Tragschienenmutter leichte Baureihe, M 8, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktGewindeM 8für Baugröße (Doppelrohrschelle)Baugröße 2 - 5, doppeltGewicht8.9 g / Stk.
Klemmbackenpaar 38mm, Baugröße 4, schwere Baureihe Polypropylen
GR438SKP Klemmbackenpaar 38mm, Baugröße 4, schwere Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 4, schwere BaureiheRohr Ø außen (mm)38H (mm)110B (mm)45a1 (mm)90,5a2 (mm)140a3 (mm)115a4 (mm)160a5 (mm)190S (mm)10d (mm)14Gewicht190 g / Stk.
Rundstahlbügel, M 10, 38 - 42,4mm, 1.4301
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:Werkstoff1.4301D (mm)38 - 42,4GM 10L (mm)50B (mm)56H (mm)86Passende Mutter934-M10 ESGewicht95 g / Stk.
Klemmbackenpaar 16mm, Baugröße 2, leichte Baureihe Aluminium
GR216LKPALU Klemmbackenpaar 16mm, Baugröße 2, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)16H (mm)39B (mm)30a1 (mm)26a2 (mm)42a3 (mm)40a4 (mm)56a5 (mm)70S (mm)3d (mm)7Gewicht70 g / Stk.
28mm Doppelrohrschelle mit Anschweißplatte & Deckplatte Baugröße 4, doppelt
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungDoppelrohrschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 4, doppeltRohr Ø außen (mm)28B (mm)30a2 (mm)85a3 (mm)82Gewicht210 g / Stk.

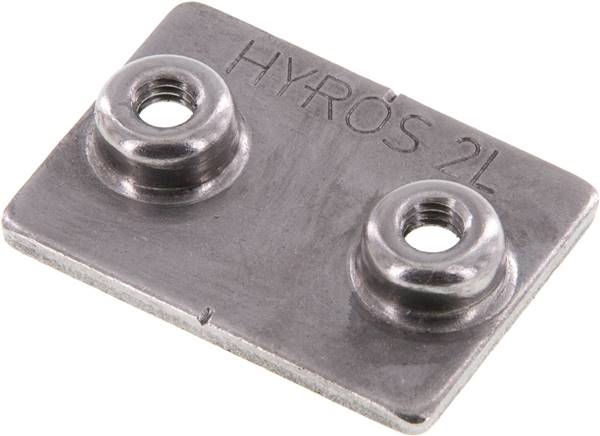

Anschweißplatte, Stahl blank, Baugröße 2, leichte Baureihe
*für Baugröße 0 wird 1 Stück benötigtWeitere Eigenschaften:WerkstoffStahl blankAusführungAnschweißplattefür BaugrößeBaugröße 2, leichte Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M6X25passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M6X35passende Aufbauschrauben mit Sicherungsblech, je RohrscheGR 2 LABSGewicht29 g / Stk.
Klemmbackenpaar 32mm, Baugröße 5, leichte Baureihe Aluminium
GR532LKPALU Klemmbackenpaar 32mm, Baugröße 5, leichte Baureihe AluminiumWeitere Eigenschaften:WerkstoffAluminiumBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)32H (mm)64B (mm)30a1 (mm)52a2 (mm)72a3 (mm)70a4 (mm)86a5 (mm)100S (mm)3d (mm)7Gewicht195 g / Stk.
Anschweißplatte, Stahl blank, Baugröße 1, leichte Baureihe
*für Baugröße 0 wird 1 Stück benötigtWeitere Eigenschaften:WerkstoffStahl blankAusführungAnschweißplattefür BaugrößeBaugröße 1, leichte Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M6X20passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M6X30passende Aufbauschrauben mit Sicherungsblech, je RohrscheGR 1 LABSGewicht25 g / Stk.
Deckplatte, Stahl verzinkt, Baugröße 1, schwere Baureihe
GR1SDP Deckplatte, Stahl verzinkt, Baugröße 1, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl verzinktAusführungDeckplattefür BaugrößeBaugröße 1, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X25passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X45passende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 1 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 1 SSBGewicht80 g / Stk.

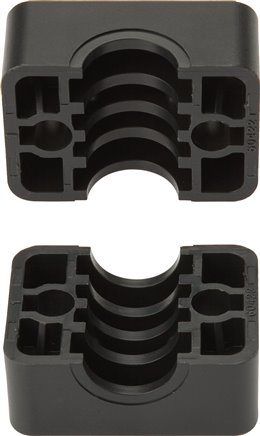

Klemmbackenpaar 15mm, Baugröße 2, leichte Baureihe Polypropylen
GR215LKP Klemmbackenpaar 15mm, Baugröße 2, leichte Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)15H (mm)39B (mm)30a1 (mm)26a2 (mm)42a3 (mm)40a4 (mm)56a5 (mm)70S (mm)3d (mm)7Gewicht20 g / Stk.
Rohrschelle, 21,3mm, Baugröße 3, leichte Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter AnschweißplatteBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)21,3H (mm)41B (mm)30a1 (mm)33a3 (mm)48a4 (mm)64a5 (mm)78S (mm)3d (mm)7Gewicht95 g / Stk.
Rohrschelle, 15mm, Baugröße 2, leichte Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit AnschweißplatteBaugrößeBaugröße 2, leichte BaureiheRohr Ø außen (mm)15H (mm)39B (mm)30a1 (mm)26a2 (mm)42a3 (mm)40S (mm)3Gewicht115 g / Stk.
Rohrschelle (Elastomereinsatz) 28mm, Baugröße 3, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 3, schwere BaureiheRohr Ø außen (mm)28H (mm)76B (mm)30a1 (mm)60,0a2 (mm)100a3 (mm)85S (mm)8Gewicht340 g / Stk.
Klemmbackenpaar 8mm, Baugröße 0, leichte Baureihe (nur eine seitliche Befestigungsbohrung)
GR08LKP Klemmbackenpaar 8mm, Baugröße 0, leichte Baureihe (nur eine seitliche Befestigungsbohrung) PolypropyWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 0, leichte Baureihe (nur eine seitliche BefestigungRohr Ø außen (mm)8H (mm)32B (mm)30a2 (mm)30a3 (mm)28a4 (mm)44a5 (mm)58S (mm)3d (mm)7Gewicht9 g / Stk.
Deckplatte, Edelstahl, Baugröße 3, schwere Baureihe
GR3SDPES Deckplatte, Edelstahl, Baugröße 3, schwere BaureiheWeitere Eigenschaften:WerkstoffEdelstahlAusführungDeckplattefür BaugrößeBaugröße 3, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X50 ESpassende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X70 ESpassende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 3 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 3 SSBGewicht145 g / Stk.
Rohrschelle 156 - 163mm,Stahl verzinkt mit Einlage, FISCHER
Werkstoffe:Schelle: Stahl verzinkt, Einlage: EPDMTemperaturbereich:-40°C bis +100°CVorteile:•Schallschutz für DIN 4109, •patentierter Schnellverschluss gewährleistet eine einfache und schnelle Montage, •großer Öffnungswinkel zum leichten Einlegen der Rohre (Rohrschelle wird nach unten aufgeklappt), •durch zuverlässiges Einrasten kann das Rohr vormontiert und vor dem Festziehen der Schelle justiert werden*Gewindemuffe mit zwei nutzbaren BefestigungsgewindenWeitere Eigenschaften:Ø Spannbereich (mm)156 - 163Gewinde G*M 8 & M 10Breite B (mm)25zulässige Belastung (N)1.500Gewicht300 g / Stk.
Aufbauschraube mit Sicherungsblech, Stahl verzinkt, Baugröße 3, leichte Baureihe
*für Baugröße 0 wird 1 Stück benötigtWeitere Eigenschaften:WerkstoffStahl verzinktAusführungAufbauschraube mit Sicherungsblechfür BaugrößeBaugröße 3, leichte BaureiheGewicht17 g / Stk.
Anschweißplatte, Stahl blank, Baugröße 1, schwere Baureihe
GR1SAP Anschweißplatte, Stahl blank, Baugröße 1, schwere BaureiheWeitere Eigenschaften:WerkstoffStahl blankAusführungAnschweißplattefür BaugrößeBaugröße 1, schwere Baureihepassende Schrauben (Rohrschelle ohne Deckplatte), je Rohr912-M10X25passende Schrauben (Rohrschelle mit Deckplatte), je Rohrs931-M10X45passende Aufbauschrauben, je Rohrschelle werden 2 AufbausGR 1 SABSpassendes Sicherungsblech für Aufbauschrauben, je RohrschGR 1 SSBGewicht120 g / Stk.
Rohrschelle, 60,3mm, Baugröße 4, schwere Baureihe, verlängerte Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit verlängerter Anschweißplatte & DeckplaBaugrößeBaugröße 4, schwere BaureiheRohr Ø außen (mm)60,3H (mm)110B (mm)45a1 (mm)90,5a3 (mm)115a4 (mm)160a5 (mm)190S (mm)10d (mm)14Gewicht1,4 kg / Stk.
