DF-Industriefilter APF
DF-Industriefilter APF - Seite 2
DF-Industriefilter APF - Seite 3
DF-Industriefilter APF - Seite 4
DF-Industriefilter APF - Seite 5
DF-Industriefilter APF - Seite 6
DF-Industriefilter APF - Seite 7
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF100-02 SMA DN 100 Durchfluss 2800 m³/h
DF-Industrie-Mikrofilter FF 100-02 SMA DN 100 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/117/1362/470
Material Gehäuse
Aluminium
Anschluss
DN 100
Leistung*
2800 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
DF-Differenzdruckanzeiger mit Display potentialfrei und elektrisch DDPPN-D APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger mit Display für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF150-04 SMA DN 150 Durchfluss 5600 m³/h
DF-Industrie-Mikrofilter FF 150-04 SMA DN 150 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
100 mbar
Druckverlust - ölig
300 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
620/207/1432/540
Material Gehäuse
Aluminium
Anschluss
DN 150
Leistung*
5600 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%

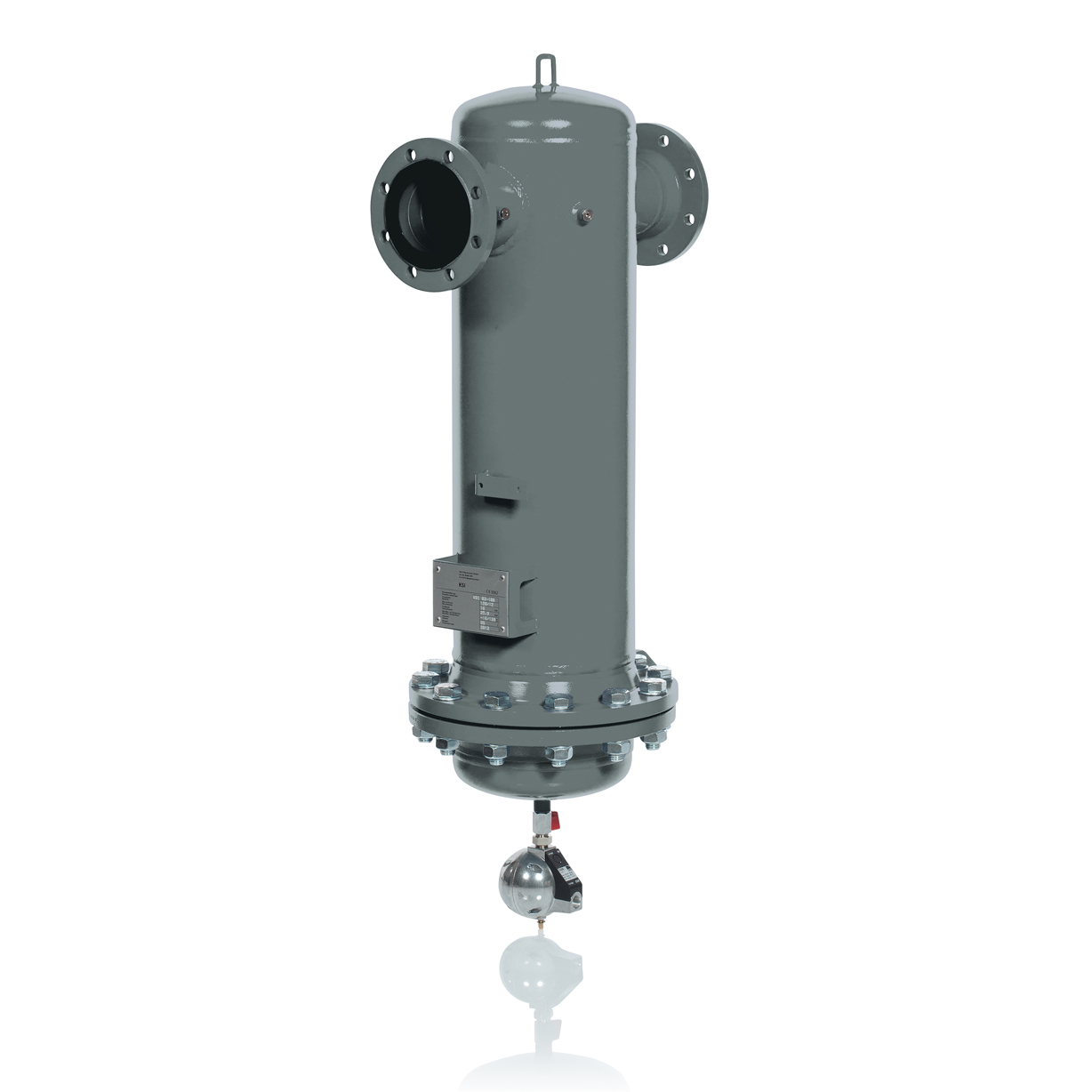

DF-Industrie-Mikrofilter FF150-04 FF5 DN 150 Durchfluss 5600 m³/h
DF-Industrie-Mikrofilter FF 150-04 FF5 DN 150 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
5 Mikron
Max. Restölgehalt bei 20°C
5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
40 mbar
Druckverlust - ölig
75 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
620/207/1432/540
Material Gehäuse
Aluminium
Anschluss
DN 150
Leistung*
5600 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Aktivkohlefilter FF100-02 CA DN 100 Durchfluss 2800 m³/h
DF-Industrie-Aktivkohlefilter FF 110-02 CA DN 100- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen die Abtrennung von Spuren an Öl und adsorbierbaren Kohlenwasserstoffen wichtig ist, insbesondere auch zur Entfernung von Gerüchen. Das Filtergehäuse ist ausgestattet mit einem manuellen Handablass.
Aktivkohlefilter werden eingesetzt für anspruchvollste Druckluftqualität in der Pharma-, Elektronik- und Lebensmittelindustrie. Zur Schonung der Aktivkohlefilter sollte unbedingt ein Feinstfilter Typ SMA vorgeschaltet werden.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
- Mikron
Max. Restölgehalt bei 20°C
0,003 mg/m³
Höchsttemperatur
30°C
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
75 mbar
Druckverlust - Elementwechsel
75 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/177/1362/470
Material Gehäuse
Aluminium
Anschlussgewinde
DN 100
Leistung*
2800 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
Optional mit automatischem Kondensatableiter ausgestattet
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF93 FF5 G3/4 Durchfluss 220 m³/h
DF-Industrie-Mikrofilter APF93 FF5 G3/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
5 Mikron
Max. Restölgehalt bei 20°C
5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
50 mbar
Differenzdruck nass, gesättigt
75 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
328/23/104/98
Material Gehäuse
Aluminium
Anschlussgewinde
G 3/4
Leistung*
220 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF150-06 SMA DN 150 Durchfluss 8400 m³/h
DF-Industrie-Mikrofilter FF 150-06 SMA DN 150 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.Technische Daten:Partikelfiltration0,01 MikronMax. Restölgehalt bei 20°C0,01 mg/m³Höchsttemperatur120°C (50°C empf.)Druckverlust - sauber und trocken100 mbarDruckverlust - ölig300 mbarDruckverlust - Elementwechsel400 mbarMax. Arbeitsdruck16 barAbmessungen in mm (A/B/C/D)800/233/1570/620Material GehäuseAluminiumAnschlussDN 150Leistung*8400 m³/h*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.Weitere Eigenschaften sind: optimierte Durchströmung durch bogenförmigen Drucklufteintritt Verhinderung von Korrosion und Bakterienbildung Zuganker fixiert das Element sicher hohe Stabilität des Elements durch Edelstahlzylinder bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten und geringen Differenzdruck stabile Drainageschicht aus Nadelfilz am Filterelement verhindert Verlust von Filterleistung serienmäßig ausgestattet mit automatischem Kondensatableiter Wartungsfreundlichkeit durch 6-Kant am Gehäuse Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF100-02 MFO DN 100 Durchfluss 2800 m³/h
DF-Industrie-Mikrofilter FF 100-02 MFO DN 100 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
150 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/117/1362/470
Material Gehäuse
Aluminium
Anschluss
DN 100
Leistung*
2800 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF150-04 MFO DN 150 Durchfluss 5600 m³/h
DF-Industrie-Mikrofilter FF 150-04 MFO DN 150 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
150 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
620/207/1432/540
Material Gehäuse
Aluminium
Anschluss
DN 150
Leistung*
5600 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF100-03 MFO DN 100 Durchfluss 4200 m³/h
DF-Industrie-Mikrofilter FF 100-03 MFO DN 100 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
150 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/177/1362/470
Material Gehäuse
Aluminium
Anschluss
DN 100
Leistung*
4200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF150-06 MFO DN 150 Durchfluss 8400 m³/h
DF-Industrie-Mikrofilter FF 150-06 MFO DN 150 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
150 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
800/233/1570/620
Material Gehäuse
Aluminium
Anschluss
DN 150
Leistung*
8400 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
DF-Kartuschenfilter APF73 CAK G1/2 Durchfluss 30 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF73CAK inkl. Kartusche
Filterelement APE70CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1/2" innen
Leistung nominal
30 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
63 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 234, B: 18, C: 80, D: 75
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE70CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF83 CAK G3/4 Durchfluss 60 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF83CAK inkl. Kartusche
Filterelement APE78CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 3/4" innen
Leistung nominal
60 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
126 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE78CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF73 MF1 G1/2 Durchfluss 90 m³/h
DF-Industrie-Mikrofilter APF73 MF1 G1/2 mit Schwimmerableiter
- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
65 mbar
Differenzdruck nass, gesättigt
90 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/2
Leistung*
90 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
DF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
