Sofort verfügbar

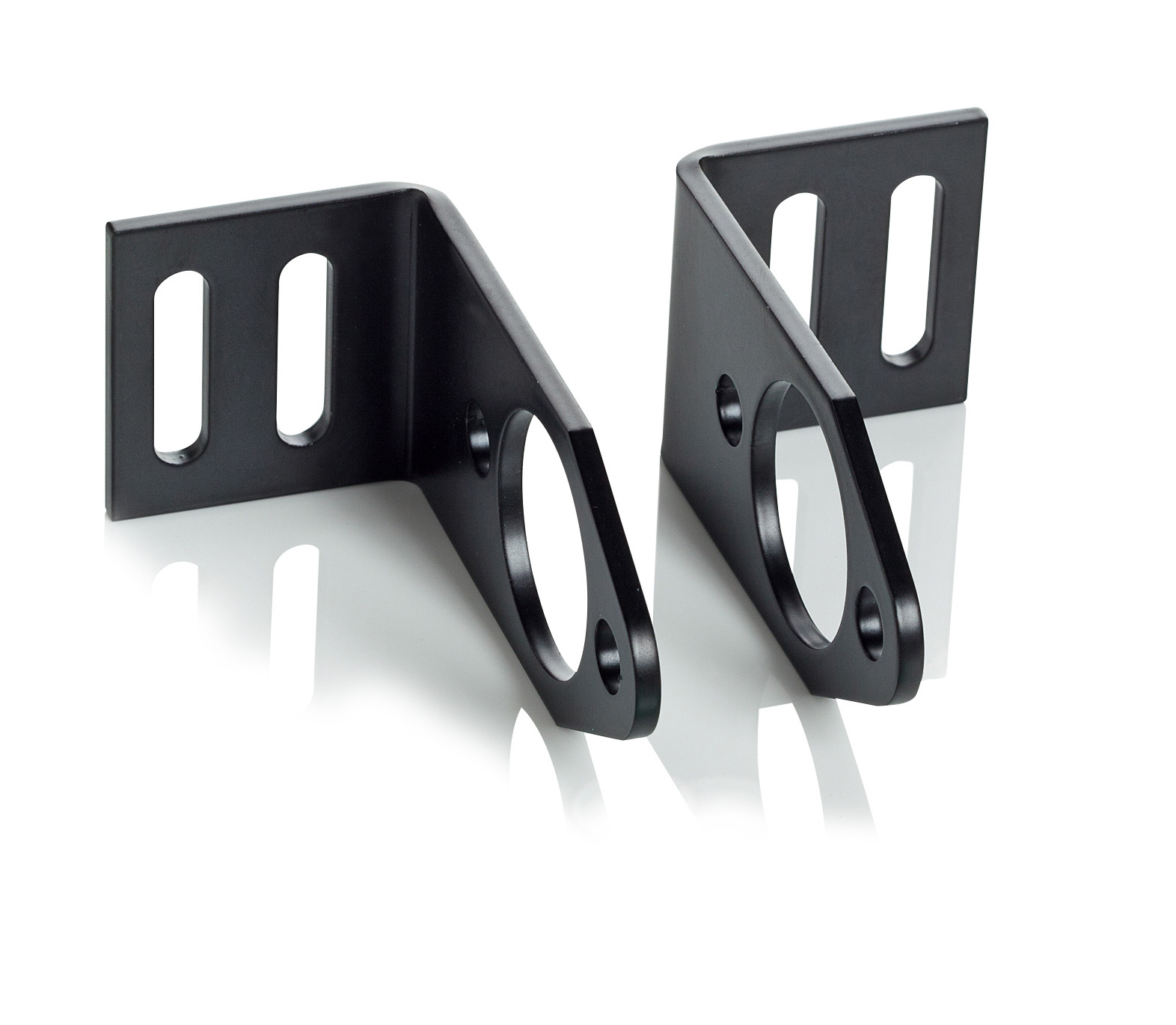

DF-Wandhalterung für Filter APF113 - APF133 für Filter WHE1-APF-L
Wandhalterungenfür DF-Filter der Baureihen APF79 bis APF103
Sofort verfügbar
34
%
DF-Industrie-Wasserabscheider APF193WS G3 Durchfluss 2200 m³/h
DF-Industrie-Wasserabscheider APF193WS G3 mit automatischem Kondensatableiter
Der DF-Industrie-Wasserabscheider entfernt große Mengen Kondensat aus der Druckluft. Dank der optimierten Auslegung wird die Drallwirkung verkstärkt. Dies hat zur Folge, dass über weite Volumenstrom-Bereiche der Abscheidegrad nahezu konstant ist.Einsatzbereich: Bei Einsatzfällen bei denen der Kältetrockner „direkt“ nach dem Schraubenkompressor installiert werden soll, ist ein Wasserabscheider empfehlenswert. Der Wasserabscheider wird zwischen dem Kompressor und Kältetrockner installiert und nimmt das flüssige Kondensat aus der Druckluft, somit erhält der nachgeschaltete Kältetrockner zusätzliche Reserven in der Drucklufttrocknung. Dies ist besonders bei hohen Umgebungstemperaturen wichtig, um den geforderten Drucktaupunkt einzuhalten.DF-Industrie-Wasserabscheider sind wartungsfrei.
Technische Daten:
autom. Kondensatableiter
D200
Tiefsttemperatur
1°C
Höchsttemperatur
120°C
Druckverlust
-
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
899/56/215/210
Material Gehäuse
Aluminium
Anschlussgewinde
G 3
Leistung*
2200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Wasserabscheider entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF23 MF1 G1/4 Durchfluss 35 m³/h
DF-Industrie-Mikrofilter APF23 MF1 G1/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
65 mbar
Differenzdruck nass, gesättigt
90 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/4
Leistung*
35 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar

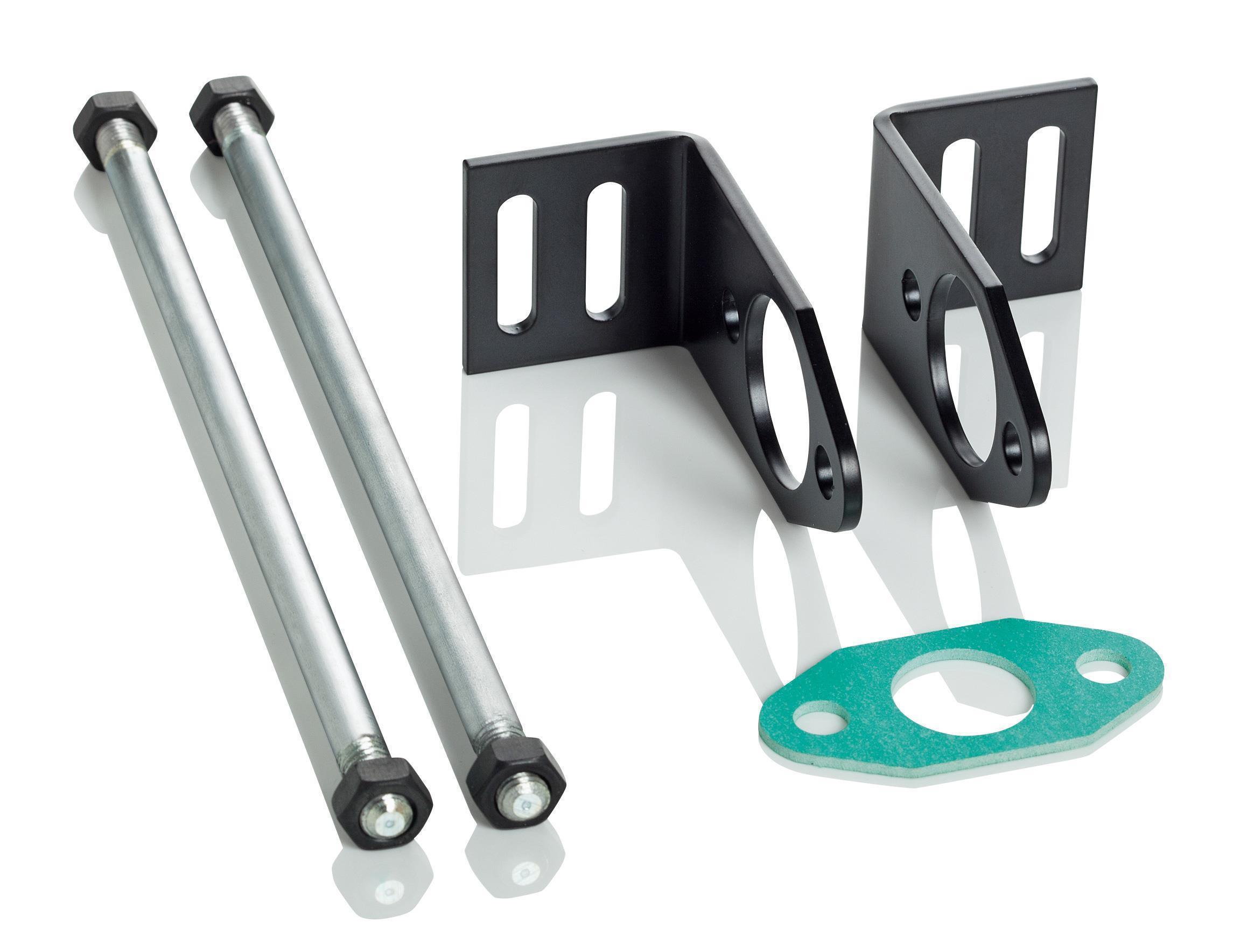

DF-Wandhalterung für Filter APF79 - APF103 inkl. Verbindungsset für 3 Filter WHE3-APF-M
Wandhalterungen inklusive Filterverbindungssetfür drei Filter der Baureihen APF79 bis APF103
Sofort verfügbar
34
%
DF-Industrie-Aktivkohlefilter APF193 CA G3 Durchfluss 2200 m³/h
DF-Industrie-Aktivkohlefilter APF193 CA G 3- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen die Abtrennung von Spuren an Öl und adsorbierbaren Kohlenwasserstoffen wichtig ist, insbesondere auch zur Entfernung von Gerüchen. Das Filtergehäuse ist ausgestattet mit einem manuellen Handablass.
Aktivkohlefilter werden eingesetzt für anspruchvollste Druckluftqualität in der Pharma-, Elektronik- und Lebensmittelindustrie. Zur Schonung der Aktivkohlefilter sollte unbedingt ein Feinstfilter Typ SMA vorgeschaltet werden.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
- Mikron
Max. Restölgehalt bei 20°C
0,003 mg/m³
Höchsttemperatur Gehäuse
120°C
Höchsttemperatur Elemente/empfohlen
50°C/25°Cr
Tiefsttemperatur
1°C
Differenzdruck
100 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
899/56/215/210
Material Gehäuse
Aluminium
Anschlussgewinde
G 3
Leistung*
2200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
Optional mit automatischem Kondensatableiter ausgestattet
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF63 SMA G1/2 Durchfluss 60 m³/h
DF-Industrie-Mikrofilter APF63 SMA G1/2 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/2
Leistung*
60 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF193 FF5 G3 Durchfluss 2200 m³/h
DF-Industrie-Mikrofilter APF193 FF5 G3 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
5 Mikron
Max. Restölgehalt bei 20°C
5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
40 mbar
Druckverlust - ölig
75 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
899/56/215/210
Material Gehäuse
Aluminium
Anschlussgewinde
G3
Leistung*
2200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF193 SMA G3 Durchfluss 2200 m³/h
DF-Industrie-Mikrofilter APF193 SMA G3 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
100 mbar
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
899/56/215/210
Material Gehäuse
Aluminium
Anschlussgewinde
G 3
Leistung*
2200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar

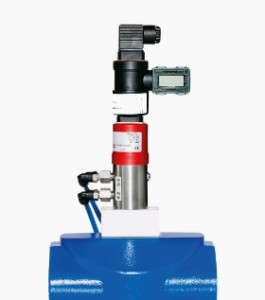

DF-Differenzdruckanzeiger mit Display potentialfrei und elektrisch DDPPN-D APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger mit Display für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
Sofort verfügbar
34
%
DF-Industrie-Aktivkohlefilter APF63 CA G1/2 Durchfluss 60 m³/h
DF-Industrie-Aktivkohlefilter APF63 CAG 1/2- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen die Abtrennung von Spuren an Öl und adsorbierbaren Kohlenwasserstoffen wichtig ist, insbesondere auch zur Entfernung von Gerüchen. Das Filtergehäuse ist ausgestattet mit einem manuellen Handablass.
Aktivkohlefilter werden eingesetzt für anspruchvollste Druckluftqualität in der Pharma-, Elektronik- und Lebensmittelindustrie. Zur Schonung der Aktivkohlefilter sollte unbedingt ein Feinstfilter Typ SMA vorgeschaltet werden.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
- Mikron
Max. Restölgehalt bei 20°C
0,003 mg/m³
Höchsttemperatur Gehäuse
120°C
Höchsttemperatur Elemente/empfohlen
100 mbar
Tiefsttemperatur
1°C
Differenzdruck
100 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/2
Leistung*
60 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
Optional mit automatischem Kondensatableiter ausgestattet
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF63 MFO G1/2 Durchfluss 60 m³/h
DF-Industrie-Mikrofilter APF63 MFO G1/2 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
55 mbar
Differenzdruck nass, gesättigt
85 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/2
Leistung*
60 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
DF-Kartuschenfilter APF133 HC G1 Durchfluss 320 m³/h
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Kohlenmonoxid (CO)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF133HC inkl. Kartusche
Filterelement APE123HC
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1 1/2" innen
Leistung nominal
320 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
672 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
6,3 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE123HC
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25 C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
ECOCLEAN Filterkombination für Atemluftsysteme PFU3
Filterkombinationen PFU3 für Atemluftsysteme
Praktische Kombi-Lösungen zur Filtration von Partikeln, Kondensat und Ölbestandteilen
Wer richtig lackiert, braucht saubere Druckluft – ob für den Betrieb der Lackieranlage, ob zur Bereitstellung von Atemluft für den Lackierer, oder aber für beide Anwendungsfälle.
Die KSI Filtertechnik bietet alle erforderlichen Bestandteile, die beim Aufbau einer Druckluftstation hinter den Kompressor geschaltet werden. Kältetrockner, Druckbehälter, Absperrventile und verschiedene Druckluftfilter zur Reinigung der Luft von Kondensat, Ölbestandteilen und Partikeln auch kleinster Größen, ...
So unterschiedlich die Bauteile und die Anforderungen an eine Druckluftanlage sein können: Die KSI hat die Komponenten für die kundenspezifische Lösung.
Alle Bausteine für die perfekte Atemluft
Zur Aufbereitung zu Atemluft durchläuft die Druckluft, nachdem sie mittels Kältetrockner vorgetrocknet worden ist, drei Filtrationsstufen. Dabei gelingt es, den Strömungswiderstand durch den bogenförmigen Lufteintritt um bis zu 75% zu reduzieren.
Nach der ersten Filtration für Partikel bis 5 Mikron (inklusive Wasserabscheidungsfunktion) und der zweiten Filtrationsstufe mit 0,01 Mikron durchströmt die Luft noch einen Aktivkohlefilter: Das Endergebnis ist zu 100% technisch partikelfreie und ölfreie Luft.
In der praktischen ECOCLEAN® FILTERKOMBI PFU 3 hat die KSI die erforderlichen Elemente einer (Atem-) Luftaufbereitung und -bereitstellung für Lackierkabinen zusammengeführt:
Vorfilter ECOCLEAN® mit automatischem Kondensatableiter
Submikrofilter ECOCLEAN®
Aktivkohlefilter ECOCLEAN®
Druckregler
Abgänge mit Sicherheitskupplung
Wandhalterungen
PFU3: Für Atemluftsysteme in kritischen Umbebungen
100% technisch öl- und partikelfreie Luft
Einsatzbereiche:
z.B. in der Lackierkabine
für wasser- und lösungsmittelbasierende Lacksysteme
bei Atemschutzhauben ohne Aktivkohleadsorber
Lieferumfang
Betriebsfertige Filerkombination bestehend aus:
1. Stufe 5 Mikron Filtration mit Wasserabscheidungsfunktion
und automatischem Kondensatableiter
2. Stufe 0,01 Mikron Filtration und automatischem Kondensatableiter
3. Stufe Aktivkohlefiltration und manueller Kondensatablass
Manometer für die Anzeige des Eingangsdrucks
Druckregler
2 Abnahmeanschlüsse mit Sicherheitskupplung
Wandhalterungen
Lieferhinweis: Der automatische Kondensatableiter gehört nicht zur Standardlieferung
Hinweis: Die Vorschaltung eines Kältetrockners ist erforderlich.
Optionen:
Niveaugeregelter Kondensatableiter KONDRAIN N1 und N5
flexibler Anschluss, 90° drehbar, ermöglicht flexible Einsatzorte
hochbeständige Vitonmembrane => mehr Sicherheit und lange Lebensdauer
maximaler Schutz für Membrane und Funktion durch integrierten Filter
Funktionstest jederzeit durch Testschalter möglich, auch zum manuellen Entleeren
Selbstüberwachung durch intelligente Steuerung
Funktionsschutz durch Auto-Reset Funktion
Potentialfreier Alarmausgang (nur KN5)
permanente Leistungsstärke bei Kondensaten 100% Öl bis zu 100% Wasser
ökologisch & ökonomisch sinnvoll
Typ
Leistung*
Abmessungen (mm)
A x C x D
Anschluss**
(Eingang)
Anschluss**
(Schnellkupplung)
PFU3
216 m3/h
504 x 476 x 122
1/2"
NW7
Korrekturfaktoren
Arbeitsdruck
bar ü
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor
0,38
0,50
0,63
0,75
0,88
1,00
1,12
1,25
1,37
1,49
1,62
1,74
1,86
1,98
2,10
Spezifikationen
Höchsttemperatur
80°C (Aktivkohlestufe bis 60°C empf.)
Mindesttemperatur
1,5°C
Max. Arbeitsdruck
16 bar ü/g
Material Gehäuse
Aluminium, Schutzschicht innen und außen
Farbausführung
schwarze und rote Pulverbeschichtung / RAL9005-RAL3003
--
In unserem Online-Angebot finden Sie eine Auswahl der verfügbaren Filter - in unserem gesamten Sortiment sind schon jetzt über 4.600 Originalreferenzen mit entsprechenden Alternativ-Filterelementen gelistet. Mit jeder Anfrage über das bestehende Angebot hinaus wird unsere Liste ergänzt und erweitert. Sollten Sie einen Filter nicht in unserem Online-Angebot finden - so können Sie diesen gerne bei uns anfragen. Ob Sie hier die Originalnummer angeben, den Kompressortyp oder einfach nur die Maße: Die Druckluft-Fachhandel Mitarbeiter finden den passenden Filter für Sie. Testen Sie uns!
Sofort verfügbar
ECOCLEAN Filterkombination für Lackierarbeiten PFU2
Filterkombinationen PFU2 für Lackierarbeiten
Praktische Kombi-Lösungen zur Filtration von Partikeln, Kondensat und Ölbestandteilen
Wer richtig lackiert, braucht saubere Druckluft – ob für den Betrieb der Lackieranlage, ob zur Bereitstellung von Atemluft für den Lackierer, oder aber für beide Anwendungsfälle.
Die KSI Filtertechnik bietet alle erforderlichen Bestandteile, die beim Aufbau einer Druckluftstation hinter den Kompressor geschaltet werden. Kältetrockner, Druckbehälter, Absperrventile und verschiedene Druckluftfilter zur Reinigung der Luft von Kondensat, Ölbestandteilen und Partikeln auch kleinster Größen, ...
So unterschiedlich die Bauteile und die Anforderungen an eine Druckluftanlage sein können: Die KSI hat die Komponenten für die kundenspezifische Lösung.
Alle Bausteine für ein perfektes Lackierergebnis
Um ein perfektes Lackierergebnis zu erzielen, ist die Druckluftaufbereitung absolut unverzichtbar, da über den Kompressor angesaugte und dann verdichtete Luft stets verunreinigt ist, zum Beispiel durch Ölbestandteile aus dem Kompressor sowie durch Kondensat und Partikel.
Nach der ersten Filtration für Partikel bis 5 Mikron (inklusive Wasserabscheidungsfunktion) folgt eine zweite Filtrationsstufe mit 0,01 Mikron: Das Endergebnis ist zu 100% technisch partikelfreie und ölfreie Luft.
PFU2: Für Lackierarbeiten
100% technisch öl- und partikelfreie Luft
Einsatzbereiche:
z.B. Vorarbeiten in der Lackierkabine
für lösungsmittelbasierende Lacksysteme
bei Atemschutzhauben mit Aktivkohleadsorber am Gurt
Lieferumfang
Betriebsfertige Filerkombination bestehend aus:
1. Stufe 5 Mikron Filtration mit Wasserabscheidungsfunktion
und automatischem Kondensatableiter
2. Stufe 0,01 Mikron Filtration und Kugelhahn
Manometer für die Anzeige des Eingangsdrucks
Druckregler
2 Abnahmeanschlüsse mit Sicherheitskupplung
Wandhalterungen
Hinweis: Die Vorschaltung eines Kältetrockners ist erforderlich.
Optionen:
Niveaugeregelter Kondensatableiter KONDRAIN N1 und N5
flexibler Anschluss, 90° drehbar, ermöglicht flexible Einsatzorte
hochbeständige Vitonmembrane => mehr Sicherheit und lange Lebensdauer
maximaler Schutz für Membrane und Funktion durch integrierten Filter
Funktionstest jederzeit durch Testschalter möglich, auch zum manuellen Entleeren
Selbstüberwachung durch intelligente Steuerung
Funktionsschutz durch Auto-Reset Funktion
Potentialfreier Alarmausgang (nur KN5)
permanente Leistungsstärke bei Kondensaten 100% Öl bis zu 100% Wasser
ökologisch & ökonomisch sinnvoll
Typ
Leistung*
Abmessungen (mm)
A x C x D
Anschluss**
(Eingang)
Anschluss**
(Schnellkupplung)
PFU2
216
412 x 476 x 122
1/2"
NW7
Korrekturfaktoren
Arbeitsdruck
bar ü
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor
0,38
0,50
0,63
0,75
0,88
1,00
1,12
1,25
1,37
1,49
1,62
1,74
1,86
1,98
2,10
Spezifikationen
Höchsttemperatur
80°C (Aktivkohlestufe bis 60°C empf.)
Mindesttemperatur
1,5°C
Max. Arbeitsdruck
16 bar ü/g
Material Gehäuse
Aluminium, Schutzschicht innen und außen
Farbausführung
schwarze und rote Pulverbeschichtung / RAL9005-RAL3003
--In unserem Online-Angebot finden Sie eine Auswahl der verfügbaren Filter - in unserem gesamten Sortiment sind schon jetzt über 4.600 Originalreferenzen mit entsprechenden Alternativ-Filterelementen gelistet. Mit jeder Anfrage über das bestehende Angebot hinaus wird unsere Liste ergänzt und erweitert. Sollten Sie einen Filter nicht in unserem Online-Angebot finden - so können Sie diesen gerne bei uns anfragen. Ob Sie hier die Originalnummer angeben, den Kompressortyp oder einfach nur die Maße: Die Druckluft-Fachhandel Mitarbeiter finden den passenden Filter für Sie. Testen Sie uns!
Sofort verfügbar
DF-Wandhalterung für Filter APF113 - APF133 inkl. Verbindungsset für 2 Filter WHE2-APF-L
Wandhalterungen inkl. Verbindungsset für zwei Filter der Baureihen APF113 bis APF133
Sofort verfügbar
DF-Wandhalterung für Filter APF113 - APF133 inkl. Verbindungsset für 3 Filter WHE3-APF-L
Wandhalterungen inklusive Filterverbindungssetfür drei Filter der Baureihen APF113 bis APF133
Sofort verfügbar
34
%

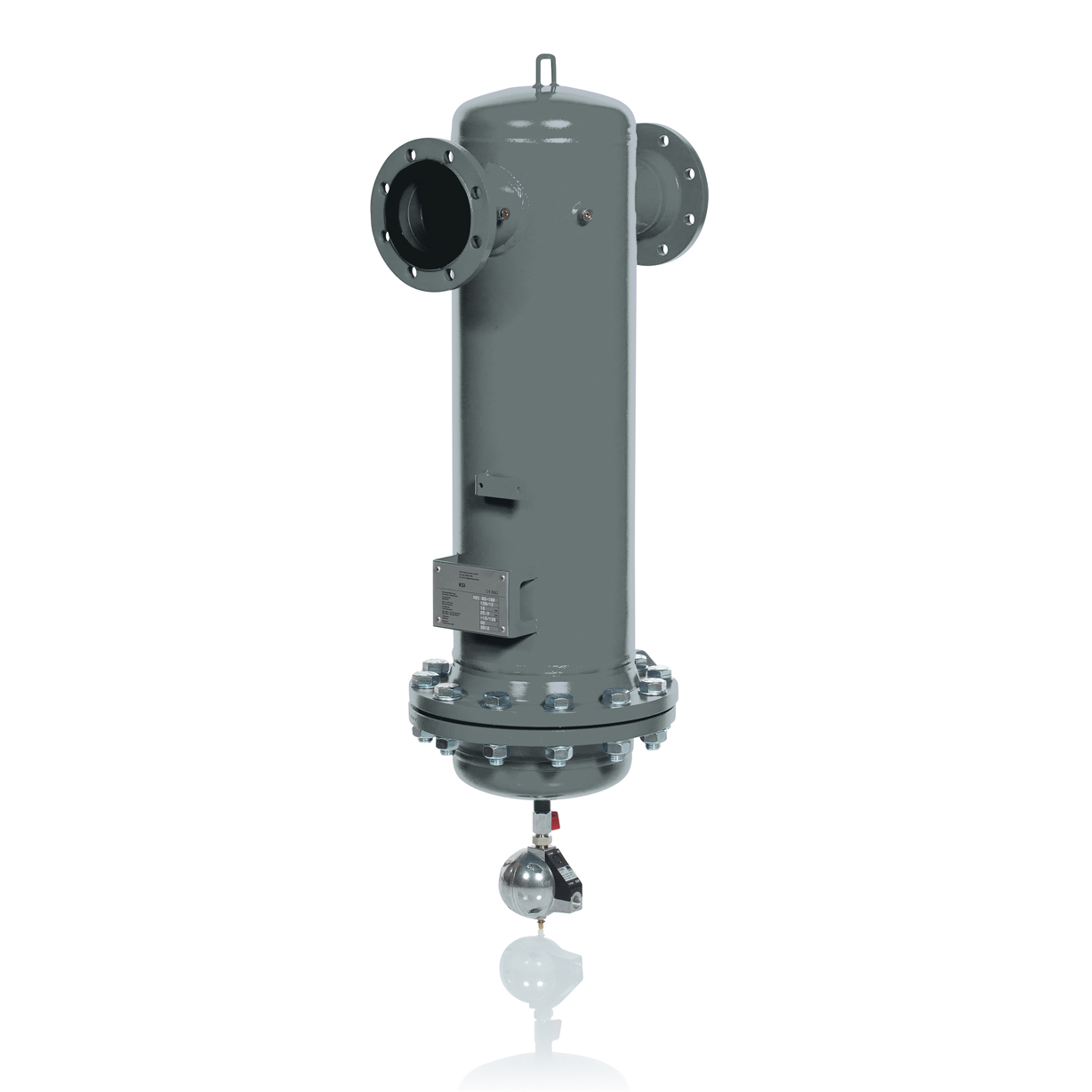

DF-Industrie-Mikrofilter FF100-02 MFO DN 100 Durchfluss 2800 m³/h
DF-Industrie-Mikrofilter FF 100-02 MFO DN 100 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
150 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/117/1362/470
Material Gehäuse
Aluminium
Anschluss
DN 100
Leistung*
2800 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
ECOCLEAN Mobiles Atemluftsystem MAK63
Mobile Koffer-Lösung ECOCLEAN® MAK 63 zur Filtration von Partikeln, Kondensat und Ölbestandteilen
Gleich zwei wesentliche Anforderungen erfüllt das mobile Atemluftsystem ECOCLEAN® MAK 63: Die Atemluft wird zum einen dank der cleveren Koffer-Lösung immer genau dort bereitgestellt, wo sie gerade benötigt wird. Zum anderen erhalten Anwender genau die Reinheit, die erforderlich ist. Gerade bei Arbeitseinsätzen unter schwierigen Bedingungen, wie beispielsweise Lackierarbeiten, oder Tankreinigungen, ist die Versorgung mit sicherer Atemluft von essenzieller Bedeutung.
Die Vorteile des ECOCLEAN® MAK 63
Praktische Koffer-Lösung: Tragbares Atemluftsystem im robusten Gehäuse
Langjährige Industriequalität: Filtrations-Technologie direkt vom Hersteller
Silikonfreie Komponenten: Keine Verwendung oder Abgabe von Silikonen
Effektive Abscheidung: Druckminderer ermöglicht effektives Abscheiden in den Filtrationsstufen
Clevere Kondensatableitung: Möglich auch an der Feinstfilterstufe
Hochwertige Druckluftaufbereitung in drei Filtrationsstufen
Bei vielen Druckluftanwendungen ist die verdichtete Luft durch Ölbestandteile, Kondensat oder Staub verschmutzt. Beim ECOCLEAN® MAK 63 durchläuft die Druckluft drei Filtrationsstufen: Die erste Filtration ist für Partikel bis 1 Mikron, die zweite Stufe für Partikel mit 0,01 Mikron und die letzte Stufe ist ein Aktivkohlefilter. Das Ergebnis ist zu 100% technisch partikelfreie und ölfreie Luft.
Lieferumfang der betriebsfertigen Filterkombination:
1. Stufe APF63MFO mit automatischem Kondensatableiter D150
2. Stufe APF63SMA mit automatischem Kondensatableiter D150
3. Stufe APF63CA mit manuellem Kondensatablass HAM12
Manometer für die Anzeige des Betriebsdrucks
Druckregler
Kondensatauffangbehälter
2 Abnahmeanschlüsse mit Sicherheitskupplung
2 Anschlüsse für externe Öl-Wasser-Trenner
Technische Daten:
Aufbau/Leistung
Typ
Leistung
m3/h *
Abmessungen (mm)
A x B x C x D
Anschluss Eingang
Gewindetülle
Anschluss Ausgang
Sicherheits-Doppelknopfkupplung
Anschluss Kondensatableitung
MAK63
60
414 x 304 x 648 x 186
10 mm Innendurchmesser
NW 7,2
Rp 1/2 Zoll Innengewinde
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
Korrekturfaktoren
Arbeitsdruck
bar ü
2
3
4
5
6
7
8
9
10
Faktor
0,38
0,50
0,63
0,75
0,88
1,00
1,12
1,25
1,37
Spezifikationen
Höchsttemperatur
50°C
Mindesttemperatur
1°C
Max. Arbeitsdruck
16 bar ü/g
Material Koffer
S235JR
Farbausführung Koffer
RAL7035 pulverbeschichtet
Farbausführung Filter
RAL7012 pulverbeschichtet
Praktisches Atemluftsystem für mobile Anwendungen:
Die dreistufige Aufbereitungseinheit ECOCLEAN® MAK 63 ist voll ausgestattet und betriebsfertig. Dank der cleveren Koffer-Lösung eignet sie sich perfekt für mobile Einsätze. Das praktische Atemluftsystem braucht keine zusätzliche Stromversorgung, um zwei Personen reine Atemluft zu liefern. Mit Ihrem überschaubaren Gewicht von nur 15 Kilo und der kompakten Anordnung der Komponenten im robusten Gehäuse eignet sich das mobile Atemluftsystem für eine Reihe von Anwendungen wie z. B.:
Schadstoffsanierung
Lackierarbeiten
Sandstrahlen
Pulverbeschichtung
Tankreinigung
Baustellenarbeiten
ECOCLEAN® MAK 63: Effizienz und Luftqualität gemäß ISO-Qualitätsklasse 1
Neben der hohen Luftqualität gemäß ISO-Qualitätsklasse 1 sorgt das Atemluftsystem MAK 63 auch für hohe Energie und Kosteneffizienz. Dank der innovativen Bauform mit hochdichter Tiefbettplissierung erreichen die Filterelemente erheblich reduzierte Differenzdruckverluste, was mit deutlichen Kosteneinsparungen einhergeht.
Qualitätssicherung*
Entwicklung/Herstellung
DIN EN ISO 9001
Luftreinheitsklasse
nach ISO 8573-1:2010
Festpartikel
Klasse 1
Feuchte (gasförmig)
n. a.
Gesamtöl
Klasse 1
*Erfüllt die Anforderungen der EN 12021:2014 bezüglich Partikel, Restölgehalt und Sauerstoff
--
In unserem Online-Angebot finden Sie eine Auswahl der verfügbaren Filter - in unserem gesamten Sortiment sind schon jetzt über 4.600 Originalreferenzen mit entsprechenden Alternativ-Filterelementen gelistet. Mit jeder Anfrage über das bestehende Angebot hinaus wird unsere Liste ergänzt und erweitert. Sollten Sie einen Filter nicht in unserem Online-Angebot finden - so können Sie diesen gerne bei uns anfragen. Ob Sie hier die Originalnummer angeben, den Kompressortyp oder einfach nur die Maße: Die Druckluft-Fachhandel Mitarbeiter finden den passenden Filter für Sie. Testen Sie uns!
Sofort verfügbar
DF-Wandhalterung für Filter APF79 - APF103 für Filter WHE1-APF-M
Wandhalterungfür DF-Filter der Baureihen APF79 bis APF103
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF100-03 MFO DN 100 Durchfluss 4200 m³/h
DF-Industrie-Mikrofilter FF 100-03 MFO DN 100 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
150 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/177/1362/470
Material Gehäuse
Aluminium
Anschluss
DN 100
Leistung*
4200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
DF-Wandhalterung für Filter APF23 - APF73 inkl. Verbindungsset für 2 Filter WHE2-APF-S
Wandhalterungen inkl. Verbindungsset für zwei Filter der Baureihen APF23 bis APF73
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF100-02 FF5 DN 100 Durchfluss 2800 m³/h
DF-Industrie-Mikrofilter FF 100-02 FF5 DN 100 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
5 Mikron
Max. Restölgehalt bei 20°C
5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
40 mbar
Druckverlust - ölig
75 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/117/1362/470
Material Gehäuse
Aluminium
Anschluss
DN 100
Leistung*
2800 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Aktivkohlefilter FF100-03 CA DN 100 Durchfluss 4200 m³/h
DF-Industrie-Aktivkohlefilter FF 110-03 CA DN 100- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen die Abtrennung von Spuren an Öl und adsorbierbaren Kohlenwasserstoffen wichtig ist, insbesondere auch zur Entfernung von Gerüchen. Das Filtergehäuse ist ausgestattet mit einem manuellen Handablass.
Aktivkohlefilter werden eingesetzt für anspruchvollste Druckluftqualität in der Pharma-, Elektronik- und Lebensmittelindustrie. Zur Schonung der Aktivkohlefilter sollte unbedingt ein Feinstfilter Typ SMA vorgeschaltet werden.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
- Mikron
Max. Restölgehalt bei 20°C
0,003 mg/m³
Höchsttemperatur
30°C
Druckverlust - sauber und trocken
75 mbar
Druckverlust - ölig
75 mbar
Druckverlust - Elementwechsel
75 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/177/1362/470
Material Gehäuse
Aluminium
Anschlussgewinde
DN 100
Leistung*
4200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
Optional mit automatischem Kondensatableiter ausgestattet
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter FF100-03 VF25 DN 100 Durchfluss 4200 m³/h
DF-Industrie-Mikrofilter FF 100-03 VF25 DN 100 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
25 Mikron
Max. Restölgehalt bei 20°C
10 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Druckverlust - sauber und trocken
30 mbar
Druckverlust - ölig
50 mbar
Druckverlust - Elementwechsel
400 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
550/177/1362/470
Material Gehäuse
Aluminium
Anschluss
DN 100
Leistung*
4200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
