Sofort verfügbar
34
%

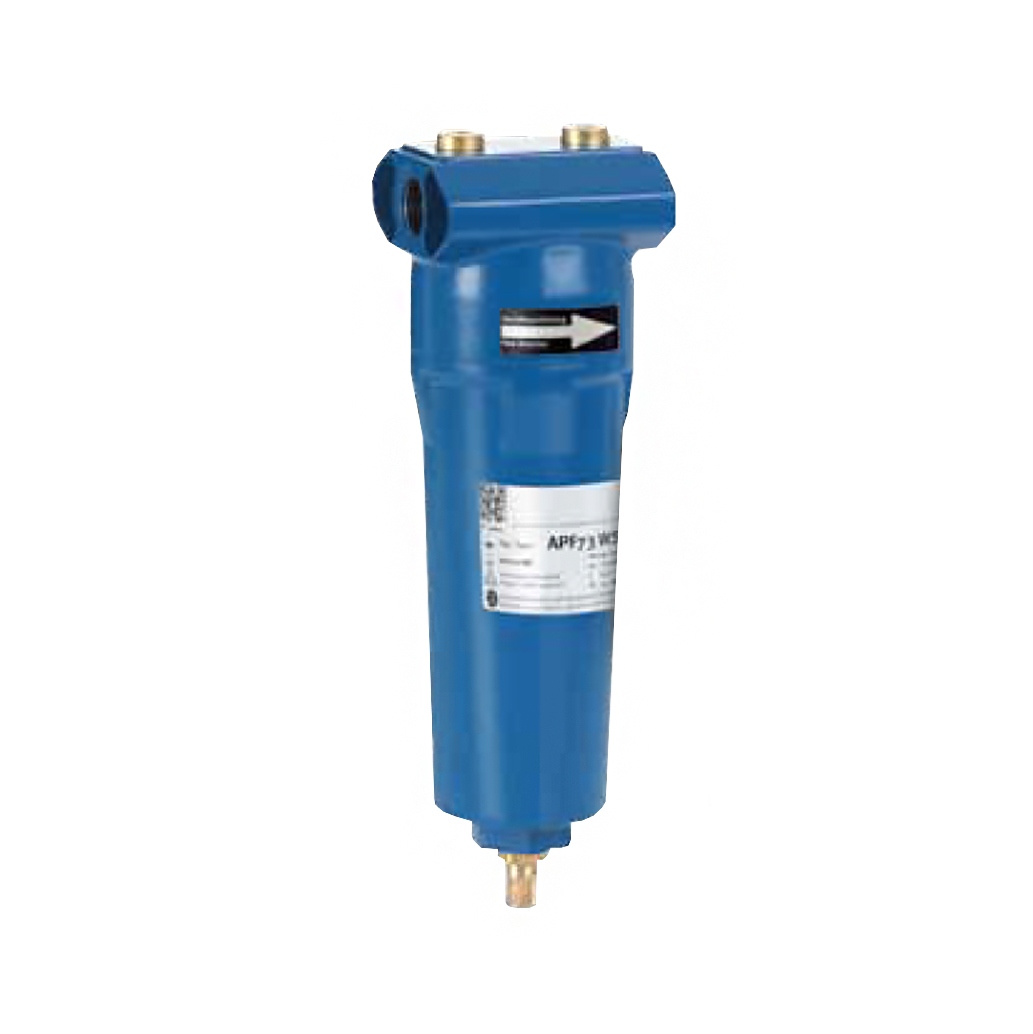

DF-Industrie-Wasserabscheider APF73WS G1/2 Durchfluss 90 m³/h
Der DF-Industrie-Wasserabscheider entfernt große Mengen Kondensat aus der Druckluft. Dank der optimierten Auslegung wird die Drallwirkung verkstärkt. Dies hat zur Folge, dass über weite Volumenstrom-Bereiche der Abscheidegrad nahezu konstant ist.
Einsatzbereich: Bei Einsatzfällen bei denen der Kältetrockner „direkt“ nach dem Schraubenkompressor installiert werden soll, ist ein Wasserabscheider empfehlenswert. Der Wasserabscheider wird zwischen dem Kompressor und Kältetrockner installiert und nimmt das flüssige Kondensat aus der Druckluft, somit erhält der nachgeschaltete Kältetrockner zusätzliche Reserven in der Drucklufttrocknung. Dies ist besonders bei hohen Umgebungstemperaturen wichtig, um den geforderten Drucktaupunkt einzuhalten.
DF-Industrie-Wasserabscheider sind wartungsfrei.
Technische Daten:
autom. Kondensatableiter
D150
Tiefsttemperatur
1°C
Höchsttemperatur
120°C
Druckverlust
-
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/2
Leistung*
90 m³/h*
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
DF-Industrie-Wasserabscheider entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Sofort verfügbar
Sofort verfügbar
34
%
DF-Industrie-Wasserabscheider APF53WS G3/8 Durchfluss 60 m³/h
DF-Industrie-Wasserabscheider APF53WS G3/8 mit automatischem Kondensatableiter
Der DF-Industrie-Wasserabscheider entfernt große Mengen Kondensat aus der Druckluft. Dank der optimierten Auslegung wird die Drallwirkung verkstärkt. Dies hat zur Folge, dass über weite Volumenstrom-Bereiche der Abscheidegrad nahezu konstant ist.Einsatzbereich: Bei Einsatzfällen bei denen der Kältetrockner „direkt“ nach dem Schraubenkompressor installiert werden soll, ist ein Wasserabscheider empfehlenswert. Der Wasserabscheider wird zwischen dem Kompressor und Kältetrockner installiert und nimmt das flüssige Kondensat aus der Druckluft, somit erhält der nachgeschaltete Kältetrockner zusätzliche Reserven in der Drucklufttrocknung. Dies ist besonders bei hohen Umgebungstemperaturen wichtig, um den geforderten Drucktaupunkt einzuhalten.DF-Industrie-Wasserabscheider sind wartungsfrei.
Technische Daten:
autom. Kondensatableiter
D150
Tiefsttemperatur
1°C
Höchsttemperatur
120°C
Druckverlust
-
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 3/8
Leistung*
60 m³/h*
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Wasserabscheider entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF83 SMA G3/4 Durchfluss 120 m³/h
DF-Industrie-Mikrofilter APF83 SMA G3/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
328/23/104/98
Material Gehäuse
Aluminium
Anschlussgewinde
G 3/4
Leistung*
120 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Aktivkohlefilter APF83 CA G3/4 Durchfluss 120 m³/h
DF-Industrie-Aktivkohlefilter APF83 CA G 3/4- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen die Abtrennung von Spuren an Öl und adsorbierbaren Kohlenwasserstoffen wichtig ist, insbesondere auch zur Entfernung von Gerüchen. Das Filtergehäuse ist ausgestattet mit einem manuellen Handablass.
Aktivkohlefilter werden eingesetzt für anspruchvollste Druckluftqualität in der Pharma-, Elektronik- und Lebensmittelindustrie. Zur Schonung der Aktivkohlefilter sollte unbedingt ein Feinstfilter Typ SMA vorgeschaltet werden.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
- Mikron
Max. Restölgehalt bei 20°C
0,003 mg/m³
Höchsttemperatur Gehäuse
120°C
Höchsttemperatur Element/empfohlen
50°C/25°C
Tiefsttemperatur
1°C
Differenzdruck
100 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
328/23/104/98
Material Gehäuse
Aluminium
Anschlussgewinde
G 3/4
Leistung*
120 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
Optional mit automatischem Kondensatableiter ausgestattet
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF93 FF5 G3/4 Durchfluss 220 m³/h
DF-Industrie-Mikrofilter APF93 FF5 G3/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
5 Mikron
Max. Restölgehalt bei 20°C
5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
50 mbar
Differenzdruck nass, gesättigt
75 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
328/23/104/98
Material Gehäuse
Aluminium
Anschlussgewinde
G 3/4
Leistung*
220 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Wasserabscheider APF129WS G1 1/4 Durchfluss 540 m³/h
DF-Industrie-Wasserabscheider APF129WS G1 1/4 mit automatischem Kondensatableiter
Der DF-Industrie-Wasserabscheider entfernt große Mengen Kondensat aus der Druckluft. Dank der optimierten Auslegung wird die Drallwirkung verkstärkt. Dies hat zur Folge, dass über weite Volumenstrom-Bereiche der Abscheidegrad nahezu konstant ist.Einsatzbereich: Bei Einsatzfällen bei denen der Kältetrockner „direkt“ nach dem Schraubenkompressor installiert werden soll, ist ein Wasserabscheider empfehlenswert. Der Wasserabscheider wird zwischen dem Kompressor und Kältetrockner installiert und nimmt das flüssige Kondensat aus der Druckluft, somit erhält der nachgeschaltete Kältetrockner zusätzliche Reserven in der Drucklufttrocknung. Dies ist besonders bei hohen Umgebungstemperaturen wichtig, um den geforderten Drucktaupunkt einzuhalten.DF-Industrie-Wasserabscheider sind wartungsfrei.
Technische Daten:
autom. Kondensatableiter
D150
Tiefsttemperatur
1°C
Höchsttemperatur
120°C
Druckverlust
-
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
612/34/154/150
Material Gehäuse
Aluminium
Anschlussgewinde
G 1 1/4
Leistung*
540 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Wasserabscheider entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF129 SMA G1 1/4 Durchfluss 540 m³/h
DF-Industrie-Mikrofilter APF 129 SMA G1 1/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
612/34/154/150
Material Gehäuse
Aluminium
Anschlussgewinde
G 1 1/4
Leistung*
540 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar

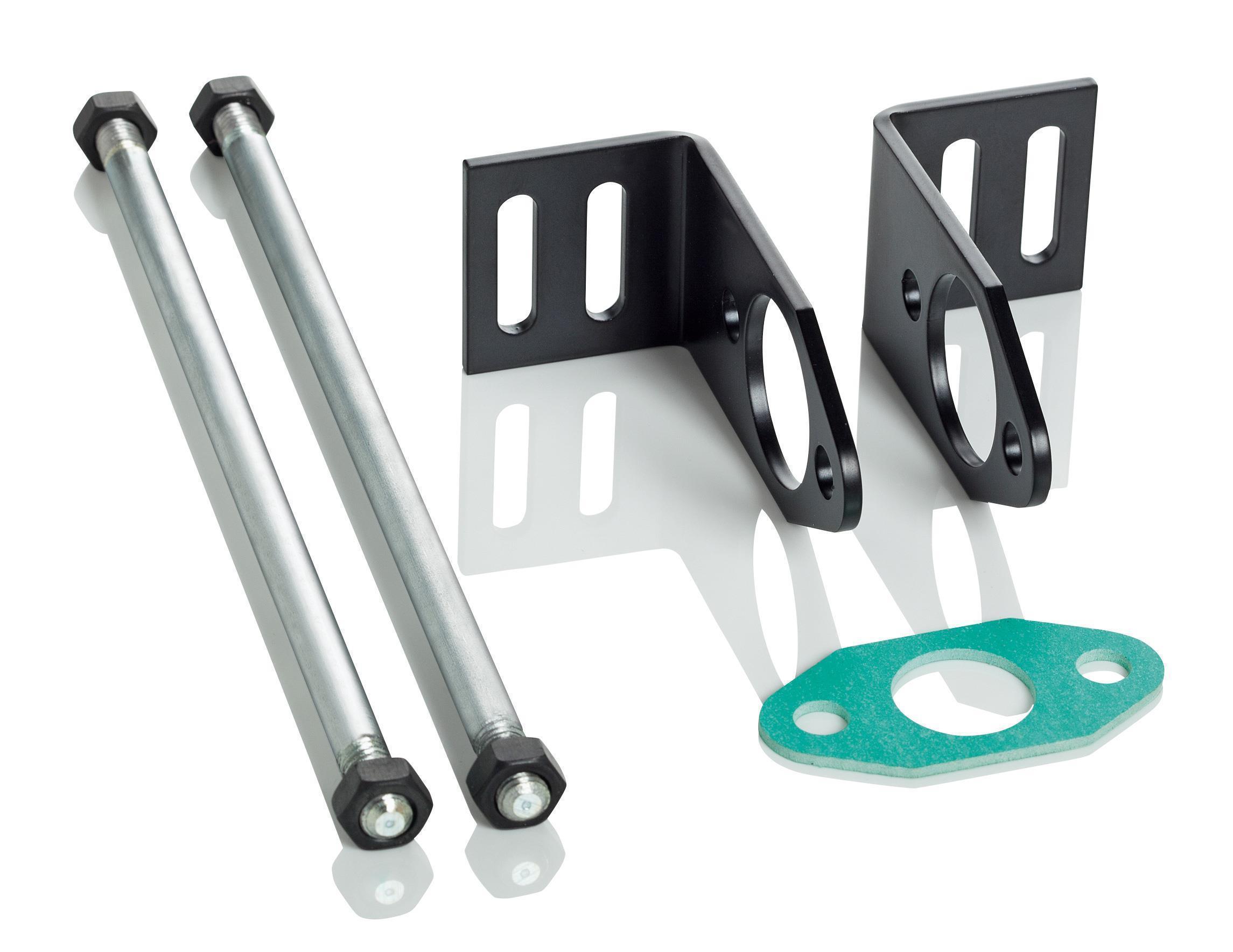

DF-Wandhalterung für Filter APF79 - APF103 inkl. Verbindungsset für 2 Filter WHE2-APF-M
Wandhalterungen inkl. Verbindungsset für zwei Filter der Baureihen APF79 bis APF103
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF83 FF5 G3/4 Durchfluss 120 m³/h
DF-Industrie-Mikrofilter APF83 VF25 G3/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
5 Mikron
Max. Restölgehalt bei 20°C
5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
50 mbar
Differenzdruck nass, gesättigt
75 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
328/23/104/98
Material Gehäuse
Aluminium
Anschlussgewinde
G 3/4
Leistung*
120 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF23 SMA G1/4 Durchfluss 35 m³/h
DF-Industrie-Mikrofilter APF 23 SMA G1/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/4
Leistung*
35 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Aktivkohlefilter APF23 CA G1/4 Durchfluss 35 m³/h
DF-Industrie-Aktivkohlefilter APF23 CA G1/4- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen die Abtrennung von Spuren an Öl und adsorbierbaren Kohlenwasserstoffen wichtig ist, insbesondere auch zur Entfernung von Gerüchen. Das Filtergehäuse ist ausgestattet mit einem manuellen Handablass.
Aktivkohlefilter werden eingesetzt für anspruchvollste Druckluftqualität in der Pharma-, Elektronik- und Lebensmittelindustrie. Zur Schonung der Aktivkohlefilter sollte unbedingt ein Feinstfilter Typ SMA vorgeschaltet werden.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
- Mikron
Max. Restölgehalt bei 20°C
0,003 mg/m³
Höchsttemperatur Gehäuse
120°C
Höchsttemperatur Elemente/empfohlen
50°C/25°C
Tiefsttemperatur
1°C
Differenzdruck
100 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
234/18/80/75
Material Gehäuse
Aluminium
Anschlussgewinde
G 1/4
Leistung*
35 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
Optional mit automatischem Kondensatableiter ausgestattet
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar

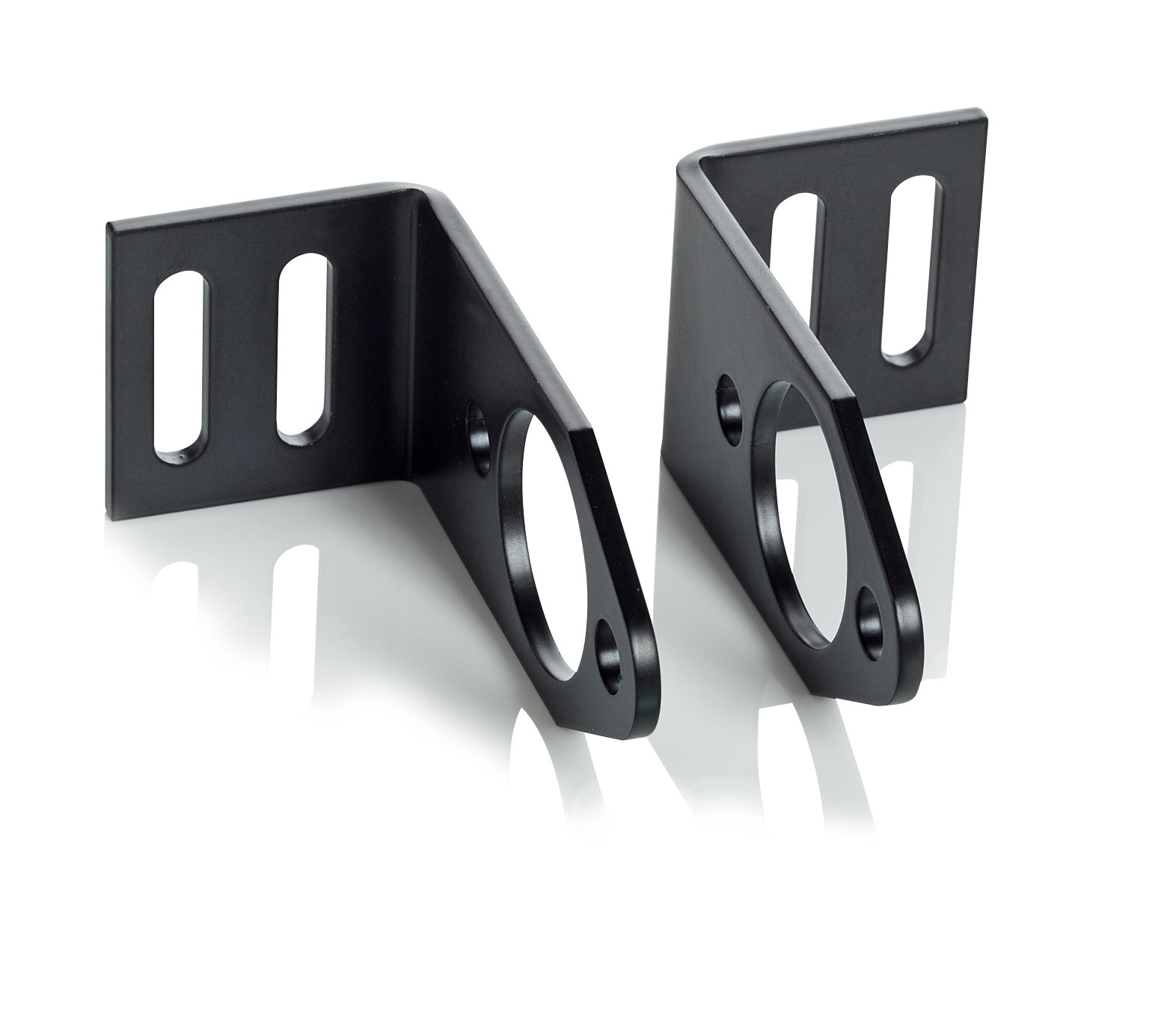

DF-Wandhalterung für Filter APF23 - APF73 für Filter WHE1-APF-S
Wandhalterungfür DF-Filter der Baureihen APF23 bis APF73
Sofort verfügbar
34
%
DF-Industrie-Wasserabscheider APF83WS G3/4 Durchfluss 120 m³/h
DF-Industrie-Wasserabscheider APF83WS G3/4 mit automatischem Kondensatableiter
Der DF-Industrie-Wasserabscheider entfernt große Mengen Kondensat aus der Druckluft. Dank der optimierten Auslegung wird die Drallwirkung verkstärkt. Dies hat zur Folge, dass über weite Volumenstrom-Bereiche der Abscheidegrad nahezu konstant ist.Einsatzbereich: Bei Einsatzfällen bei denen der Kältetrockner „direkt“ nach dem Schraubenkompressor installiert werden soll, ist ein Wasserabscheider empfehlenswert. Der Wasserabscheider wird zwischen dem Kompressor und Kältetrockner installiert und nimmt das flüssige Kondensat aus der Druckluft, somit erhält der nachgeschaltete Kältetrockner zusätzliche Reserven in der Drucklufttrocknung. Dies ist besonders bei hohen Umgebungstemperaturen wichtig, um den geforderten Drucktaupunkt einzuhalten.DF-Industrie-Wasserabscheider sind wartungsfrei.
Technische Daten:
autom. Kondensatableiter
D150
Tiefsttemperatur
1°C
Höchsttemperatur
120°C
Druckverlust
-
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
328/23/104/98
Material Gehäuse
Aluminium
Anschlussgewinde
G 3/4
Leistung*
120 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Wasserabscheider entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF163 MFO G2 Durchfluss 1300 m³/h
DF-Industrie-Mikrofilter APF163 MFO G2 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
1 Mikron
Max. Restölgehalt bei 20°C
0,5 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
55 mbar
Differenzdruck nass, gesättigt
85 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
744/45/196/195
Material Gehäuse
Aluminium
Anschlussgewinde
G 2
Leistung*
1300 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF163 VF25 G2 Durchfluss 1300 m³/h
DF-Industrie-Mikrofilter APF163VF25 G2 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
25 Mikron
Max. Restölgehalt bei 20°C
10 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
45 mbar
Differenzdruck nass, gesättigt
50 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
744/45/196/195
Material Gehäuse
Aluminium
Anschlussgewinde
G 2
Leistung*
1300 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF163 MF1 G2 Durchfluss 1300 m³/h
DF-Industrie-Mikrofilter APF163 MF1 G2 mit Schwimmerableiter
- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,1 Mikron
Max. Restölgehalt bei 20°C
0,1 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
65 mbar
Differenzdruck nass, gesättigt
90 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
744/45/196/195
Material Gehäuse
Aluminium
Anschlussgewinde
G 2
Leistung*
1300 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
DF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
DF-Kartuschenfilter APF133 CAK G1 1/2 Durchfluss 320 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF133CAK inkl. Kartusche
Filterelement APE123CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1 1/2" innen
Leistung nominal
320 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
672 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE123CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF133 MSK G1 1/2 Durchfluss 2 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Feuchtigkeit (Taupunkt bis -40°C möglich)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF133MSk inkl. Kartusche
Filterelement APE123MSK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1 1/2" innen
Leistung nominal
2 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
4,2 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
6,4 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE123MSK
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
34
%
DF-Industrie-Aktivkohlefilter APF163 CA G2 Durchfluss 1300 m³/h
DF-Industrie-Aktivkohlefilter APF163 CA G 2- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen die Abtrennung von Spuren an Öl und adsorbierbaren Kohlenwasserstoffen wichtig ist, insbesondere auch zur Entfernung von Gerüchen. Das Filtergehäuse ist ausgestattet mit einem manuellen Handablass.
Aktivkohlefilter werden eingesetzt für anspruchvollste Druckluftqualität in der Pharma-, Elektronik- und Lebensmittelindustrie. Zur Schonung der Aktivkohlefilter sollte unbedingt ein Feinstfilter Typ SMA vorgeschaltet werden.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
- Mikron
Max. Restölgehalt bei 20°C
0,003 mg/m³
Höchsttemperatur Gehäuse
120°C
Höchsttemperatur Elemente/empfohlen
50°C/25°C
Tiefsttemperatur
1°C
Differenzdruck
100 mbar
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
744/45/196/195
Material Gehäuse
Aluminium
Anschlussgewinde
G 2
Leistung*
1200 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
Optional mit automatischem Kondensatableiter ausgestattet
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF143 VF25 G2 Durchfluss 800 m³/h
DF-Industrie-Mikrofilter APF143 VF25 G2 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
25 Mikron
Max. Restölgehalt bei 20°C
10 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
45 mbar
Differenzdruck nass, gesättigt
50 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
744/45/196/195
Material Gehäuse
Aluminium
Anschlussgewinde
G 2
Leistung*
800 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
34
%
DF-Industrie-Mikrofilter APF163 SMA G2 Durchfluss 1300 m³/h
DF-Industrie-Mikrofilter APF163 SMA G2 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
Partikelfiltration
0,01 Mikron
Max. Restölgehalt bei 20°C
0,01 mg/m³
Höchsttemperatur
120°C (50°C empf.)
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Tiefsttemperatur
1°C
Max. Arbeitsdruck
16 bar
Abmessungen in mm (A/B/C/D)
744/45/196/195
Material Gehäuse
Aluminium
Anschlussgewinde
G 2
Leistung*
1300 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
optimierte Durchströmung durch bogenförmigen Drucklufteintritt
Verhinderung von Korrosion und Bakterienbildung
Zuganker fixiert das Element sicher
hohe Stabilität des Elements durch Edelstahlzylinder
bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
und geringen Differenzdruck
stabile Drainageschicht aus Nadelfilz am Filterelement
verhindert Verlust von Filterleistung
serienmäßig ausgestattet mit automatischem Kondensatableiter
Wartungsfreundlichkeit durch 6-Kant am Gehäuse
Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
Sofort verfügbar
DF-Kartuschenfilter APF83 HC G3/4 Durchfluss 60 m³/h
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Kohlenmonoxid (CO)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF83HC inkl. Kartusche
Filterelement APE78HC
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 3/4" innen
Leistung nominal
60 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
126 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,9 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE78HC
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF79 HC G1/2 Durchfluss 60 m³/h
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Kohlenmonoxid (CO)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF79HC inkl. Kartusche
Filterelement APE78HC
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1/2" innen
Leistung nominal
60 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
126 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,9 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE78HC
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
