Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)13 (1/2)Wandstärke (mm)5,0Ø Spannbereich (mm)22 - 24Gewicht110 g / Stk.

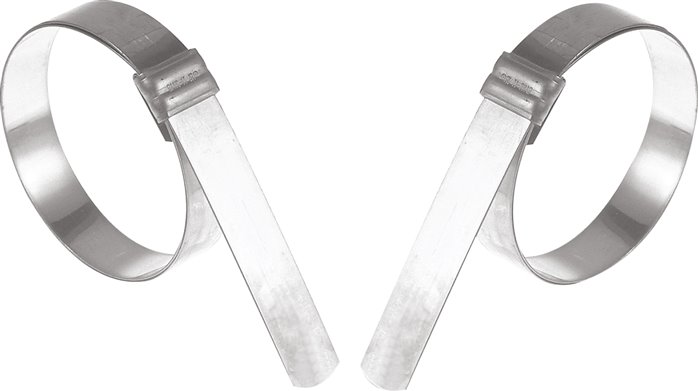

Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)152,4Gewicht135 g / Stk.

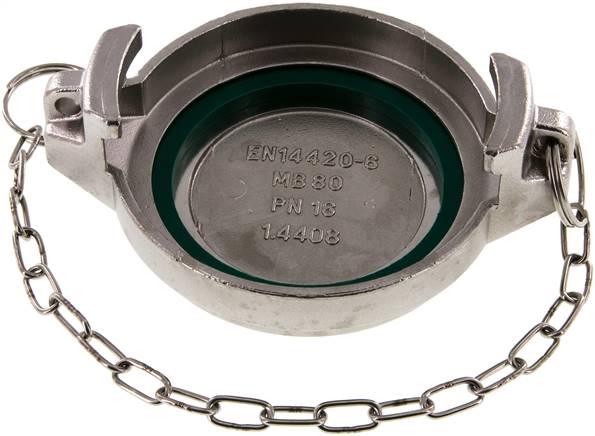

Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlusskappe inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:Werkstoff1.4408passend fürVK 80 ESGewicht650 g / Stk.

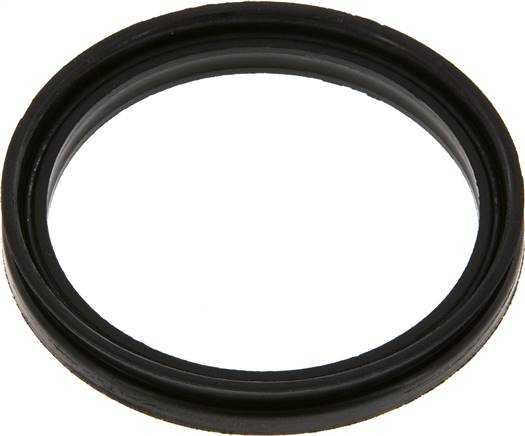

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffNBRpassend fürMK 80Gewicht21 g / Stk.

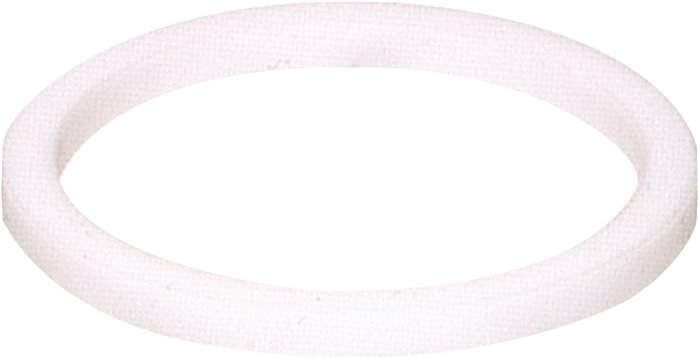

Werkstoffe:NBR: (-10°C bis +80°C) elastischer Standardwerkstoff für neutrale Medien wie Luft, Öl und Wasser. Gut beständig gegen mechanische Belastungen., FKM: (-20°C bis +180°C) elastisch, Elastomer mit hoher Temperatur- und Witterungsbeständigkeit. Für viele Säuren, Basen, Kraftstoffe und Öle (auch synthetische) geeignet. Unbeständig bei Heißwasser und Dampf.,PTFE*: (-180°C bis +200°C) sehr gute chemische Beständigkeit. Beständig gegen fast alle Chemikalien, auch bei höheren Temperaturen.Weitere Eigenschaften:WerkstoffPTFEBaugröße2-1/2 (Dichtfläche 83 mm)Temperaturbereich (°C)-180 bis +200Gewicht15 g / Stk.

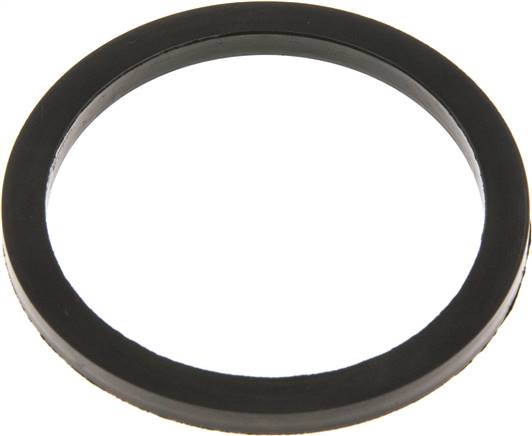

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffNBRpassend fürMB 80Gewicht16 g / Stk.
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)38 (1-1/2)Wandstärke (mm)10,0Ø Spannbereich (mm)57 - 60Gewicht175 g / Stk.

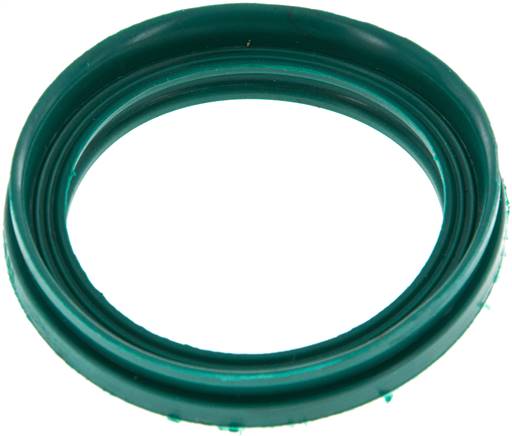

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffCSM (Hypalon)passend fürMK 50Gewicht12 g / Stk.
Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungSteckerGewinde innenG 1/4"A (mm)16,2B (mm)28DN (ISO) (mm)6,3Baugröße1PN (bar)350Gewicht95 g / Stk.

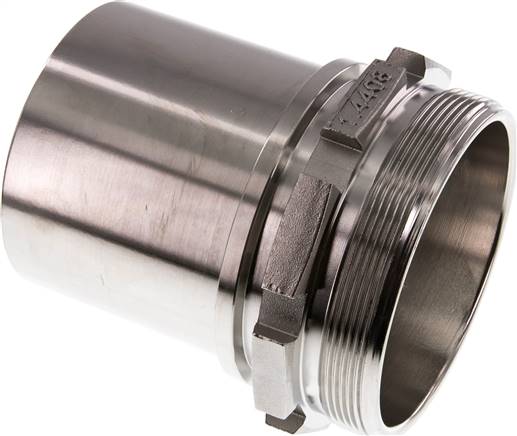

Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 4"Schlauch Ø innen (mm)100 (4)Zubehör SchlauchklemmenSSA 119 / SSA 122Gewicht1,7 kg / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)127Zerreißkraft (N)10.013Gewicht115 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)114,3Zerreißkraft (N)10.013Gewicht105 g / Stk.

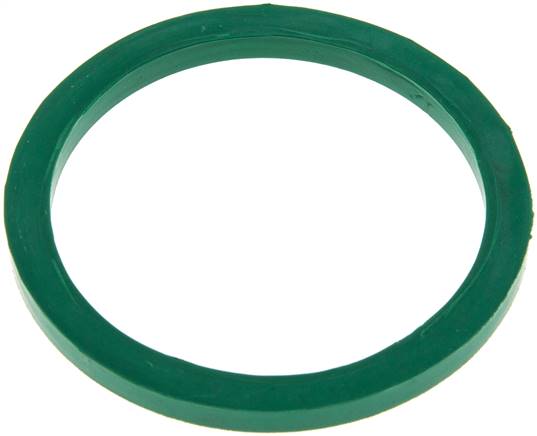

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffCSM (Hypalon)passend fürMB 80Gewicht18 g / Stk.

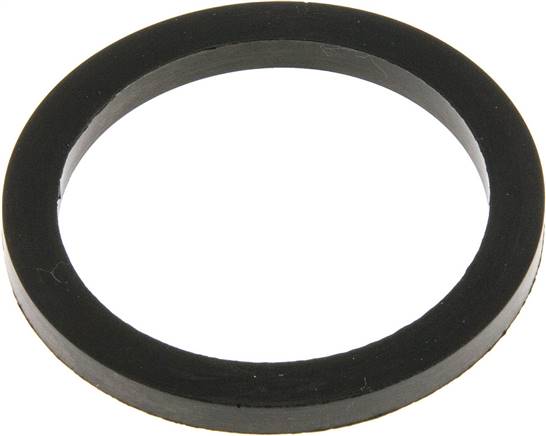

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffNBRpassend fürMB 50Gewicht7.9 g / Stk.

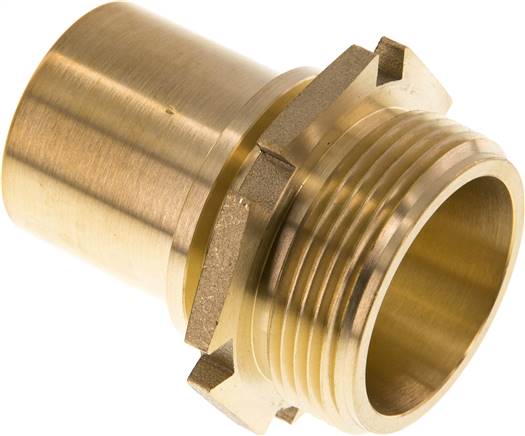

Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Zubehör SchlauchklemmenSSA 52 / SSA 56 / SSA 60Gewicht290 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)177,8Zerreißkraft (N)10.013Gewicht155 g / Stk.

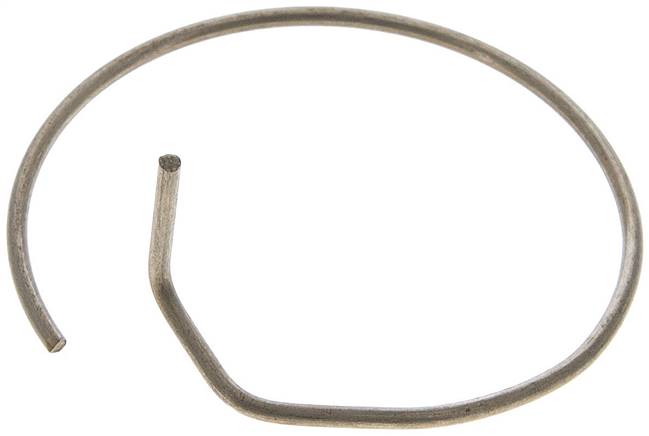

SSKGSIA Automat. Sicherung zum Anbau an Kupplung, Draht 2 mmWeitere Eigenschaften:AnwendungSicherungsclips / Automatische Sicherungen für die Typen TemBeschreibungAutomat. Sicherung zum Anbau an Kupplung, Draht 2 mmVPE10Gewicht5.9 g / Stk.

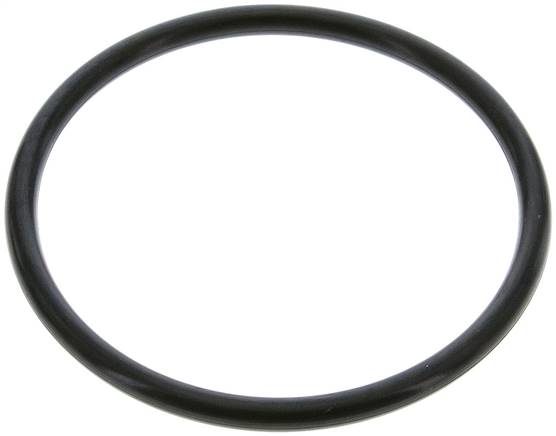

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffNBRpassend fürMK/MB 100Gewicht16 g / Stk.

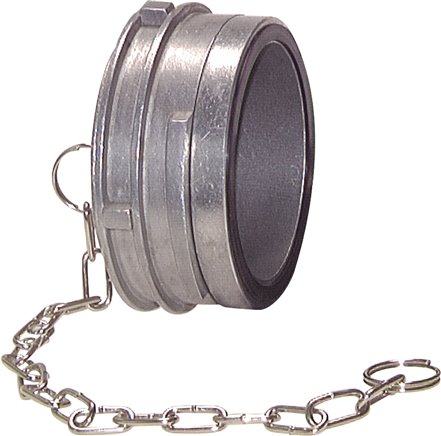

Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffEdelstahlBemerkungmit VerriegelungBaugröße4 (Dichtfläche 121 mm)Gewicht1,7 kg / Stk.
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)32 (1-1/4)Wandstärke (mm)8,0Ø Spannbereich (mm)47 - 50Gewicht160 g / Stk.

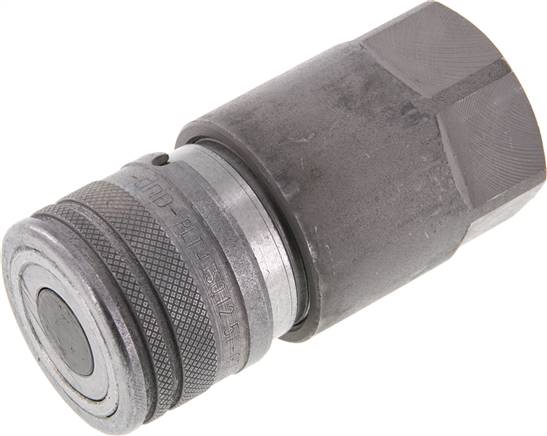

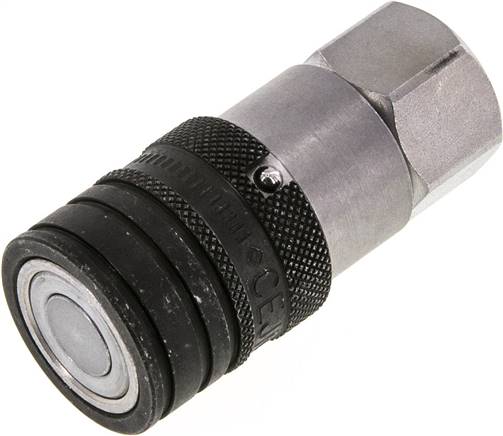

Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungMuffeGewinde innenG 1/2"A (mm)24,5B (mm)38DN (ISO) (mm)12,5Baugröße3PN (bar)350Gewicht550 g / Stk.

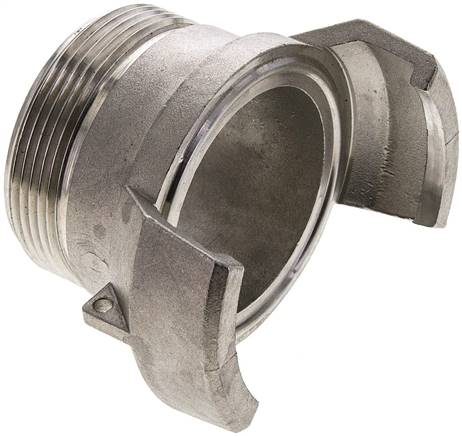

Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffEdelstahlAusführungohne Verriegelung (kann nur mit Kupplung mit Verriegelung koBaugröße2 (Dichtfäche 68 mm)AußengewindeG 2"Gewicht420 g / Stk.
Band-It - Montagebeispiel: Schritt 1: Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen. Schritt 2: Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen"). Schritt 3: Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen. Schritt 4: Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen. Anwendung: für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftreten Montagewerkzeug: C001, C003 Werkstoffe: rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316) Vorteile: •stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar *Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap) Lieferumfang: wird Ohne Montagematerial geliefert Weitere Eigenschaften: Ausführung Band (30,5 m Karton) Breite (mm) 19,1 (3/4) Dicke (mm) 0,76 Zerreißkraft (N) 10.013 Schlaufe* C256 Gewicht 3,3 kg / Stk.
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaBaureihemit WasserstoppSchlauch Ø innen (mm)13 (1/2)Temperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht28 g / Stk.
