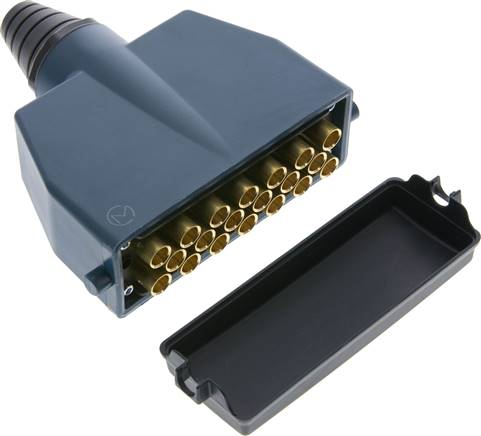

Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)4Anzahl der Leitungen20beidseitig absperrendneinBaugröße2B (mm)143A (mm)130Betriebsdruck (bar)-0,99 bis 15C (mm)113Ersatz-Staubschutzdeckel für SteckerMFK STAUB 2Gewicht430 g / Stk.

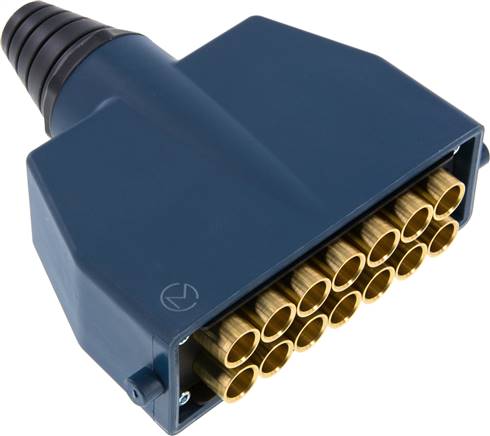

Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)6Anzahl der Leitungen14beidseitig absperrendneinBaugröße2B (mm)143A (mm)130Betriebsdruck (bar)-0,99 bis 15C (mm)113Ersatz-Staubschutzdeckel für SteckerMFK STAUB 2Gewicht490 g / Stk.

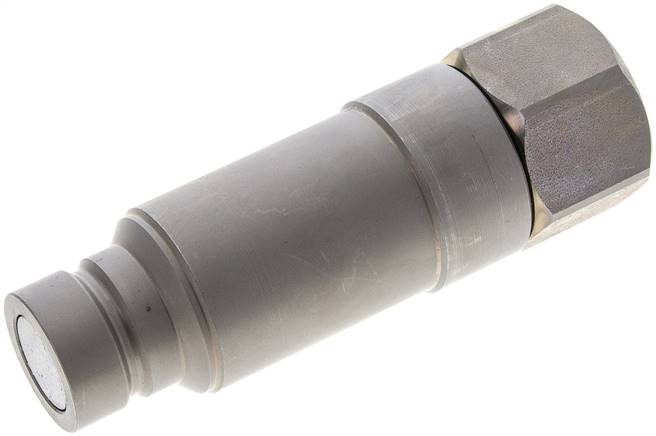

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•Neben den Vorteilen von Flat-Face Kupplungen erlaubt der Flat-Face-Stecker mit Druckeliminator ein Kuppeln unter statischem Druck auf der Steckerseite (z.B. bei abgekuppelten Bauteilen, in denen sich ein Druck z.B. durch Sonnenbestrahlung aufgebaut hat). •Voll kompatibel zu Flat-Face-StandardkupplungenWeitere Eigenschaften:Gewinde innenG 1"A (mm)30,0DN (ISO) (mm)19Baugröße4PN (bar)400Gewicht700 g / Stk.

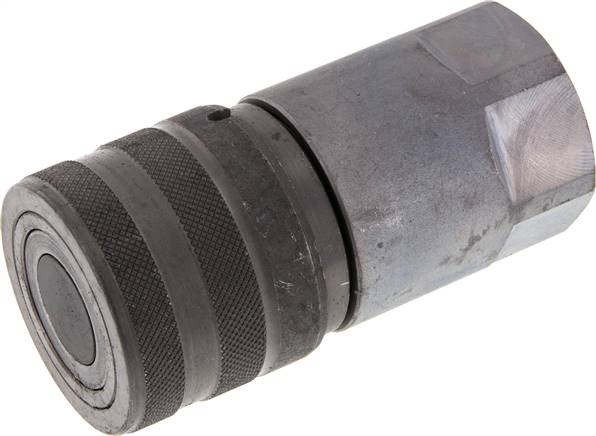

Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungMuffeGewinde innenG 1"A (mm)30,0B (mm)48DN (ISO) (mm)19Baugröße4PN (bar)350Gewicht800 g / Stk.

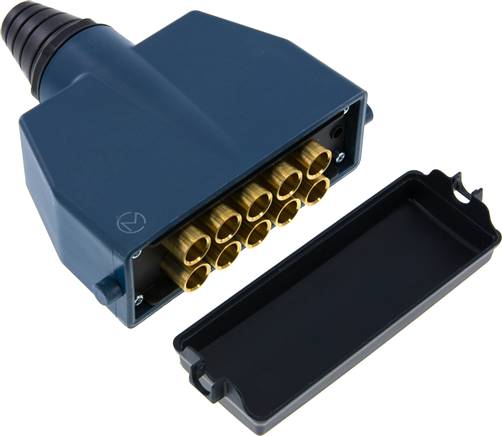

Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)8Anzahl der Leitungen10beidseitig absperrendneinBaugröße2B (mm)143A (mm)130Betriebsdruck (bar)-0,99 bis 15C (mm)113Ersatz-Staubschutzdeckel für SteckerMFK STAUB 2Gewicht430 g / Stk.
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:Ausführungkomplett Stecker & MuffeSchlauch Ø außen (mm)8Anzahl der Leitungen4beidseitig absperrendjaBaugröße0B (mm)96A (mm)83Betriebsdruck (bar)-0,99 bis 7C (mm)66Ersatz-O-RingeMFK 8 OR BAGewicht600 g / Stk.

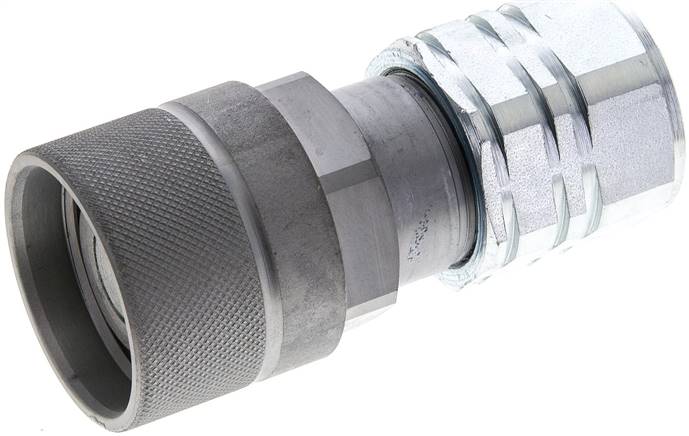

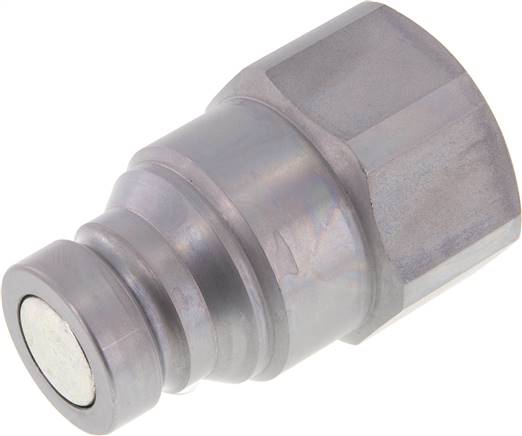

Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungSteckerGewinde innenG 1/2"A (mm)M 36 x 2B (mm)42DN (mm)12,8Baugröße3PN (bar)350Gewicht490 g / Stk.

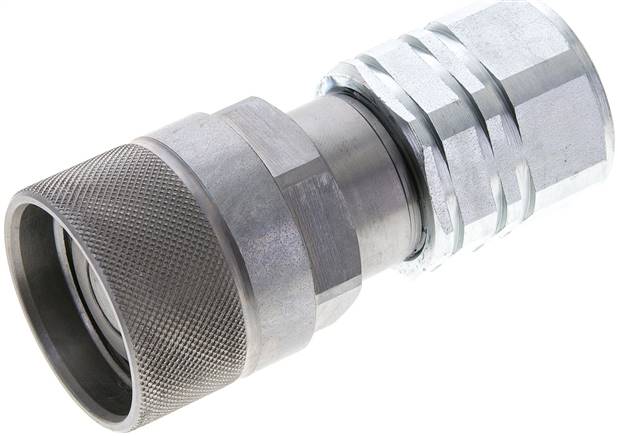

Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungSteckerGewinde innenG 3/4"A (mm)M 36 x 2B (mm)42DN (mm)12,8Baugröße3PN (bar)350Gewicht470 g / Stk.

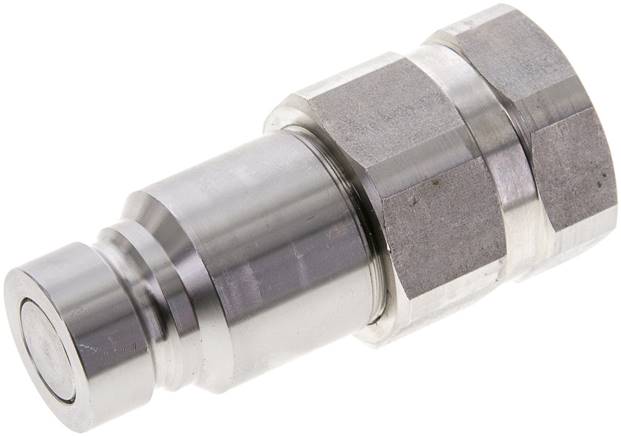

Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungSteckerGewinde innenG 1-1/4"A (mm)36,0B (mm)55DN (ISO) (mm)25Baugröße5PN (bar)350Gewicht750 g / Stk.

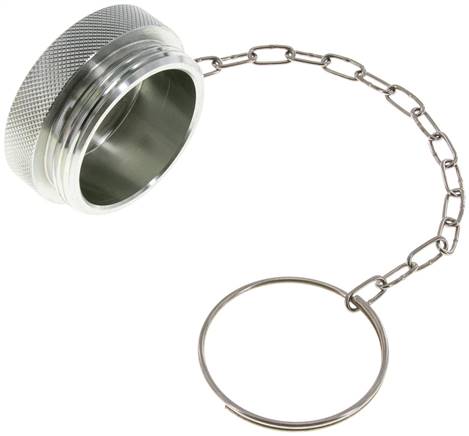

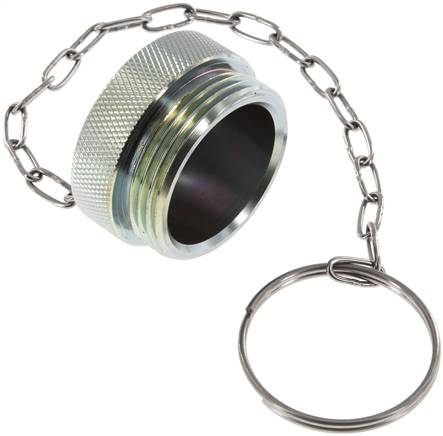

Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann.Werkstoffe:Körper, Staubschutz und Kette: Stahl verzinkt; Dichtung: NBRTemperaturbereich:-25°C bis +100°CSchottgewinde (nur Festhälfte):G 1-1/4" (41,9 mm), max. Schottdicke: 10 (EDBRF 10: 16)Verwendung:Fahrzeughydraulik, wie Kipper, Silo-Fahrzeuge, Baumschinen, ...Vorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches, •Festhälfte als Schottausführung ausgeführt, •kompatibel zu vielen anderen Produkten (z.B. EDBRO oder Faster Typ CVE)Weitere Eigenschaften:AusführungStaubschutz für LoshälfteKupplungsgewindeUNS 2-1/8-10 (Ø 54,0)Baugröße1"Gewicht230 g / Stk.
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:Ausführungkomplett Stecker & MuffeSchlauch Ø außen (mm)6Anzahl der Leitungen10beidseitig absperrendneinBaugröße1B (mm)116A (mm)103Betriebsdruck (bar)-0,99 bis 15C (mm)86Ersatz-O-RingeMFK 6 ORGewicht750 g / Stk.

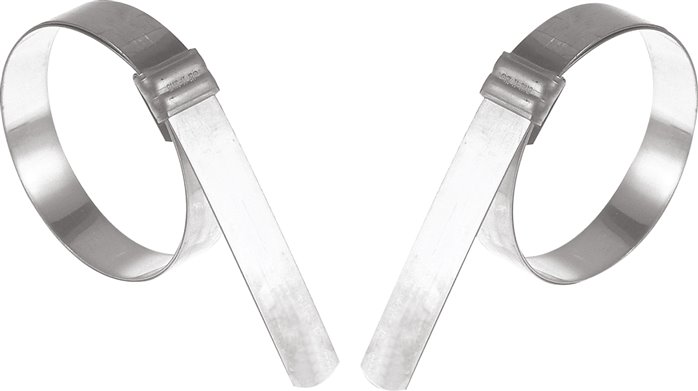

Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)31,8Zerreißkraft (N)6.675Gewicht31 g / Stk.
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:Ausführungkomplett Stecker & MuffeSchlauch Ø außen (mm)4Anzahl der Leitungen12beidseitig absperrendneinBaugröße1B (mm)116A (mm)103Betriebsdruck (bar)-0,99 bis 15C (mm)86Ersatz-O-RingeMFK 4 ORGewicht600 g / Stk.
Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann.Werkstoffe:Körper, Staubschutz und Kette: Stahl verzinkt; Dichtung: NBRTemperaturbereich:-25°C bis +100°CSchottgewinde (nur Festhälfte):G 1-1/4" (41,9 mm), max. Schottdicke: 10 (EDBRF 10: 16)Verwendung:Fahrzeughydraulik, wie Kipper, Silo-Fahrzeuge, Baumschinen, ...Vorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches, •Festhälfte als Schottausführung ausgeführt, •kompatibel zu vielen anderen Produkten (z.B. EDBRO oder Faster Typ CVE)Weitere Eigenschaften:AusführungStaubschutz für LoshälfteKupplungsgewindeUNS 1-3/4-10 (Ø 44,5)Baugröße3/4"Gewicht180 g / Stk.

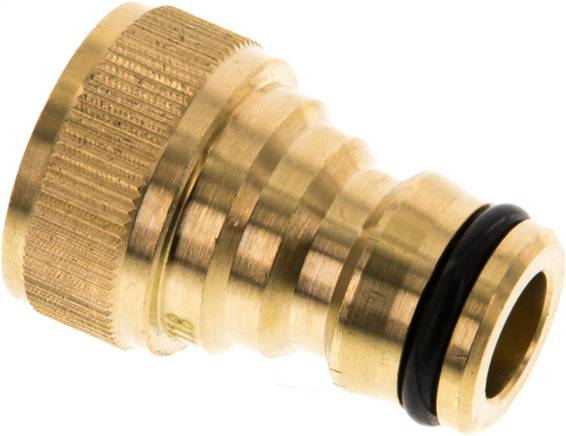

Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingGewinde innenG 1/2"Temperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht36 g / Stk.
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)150 (6)Wandstärke (mm)10,0Ø Spannbereich (mm)168 - 174Gewicht3,5 kg / Stk.

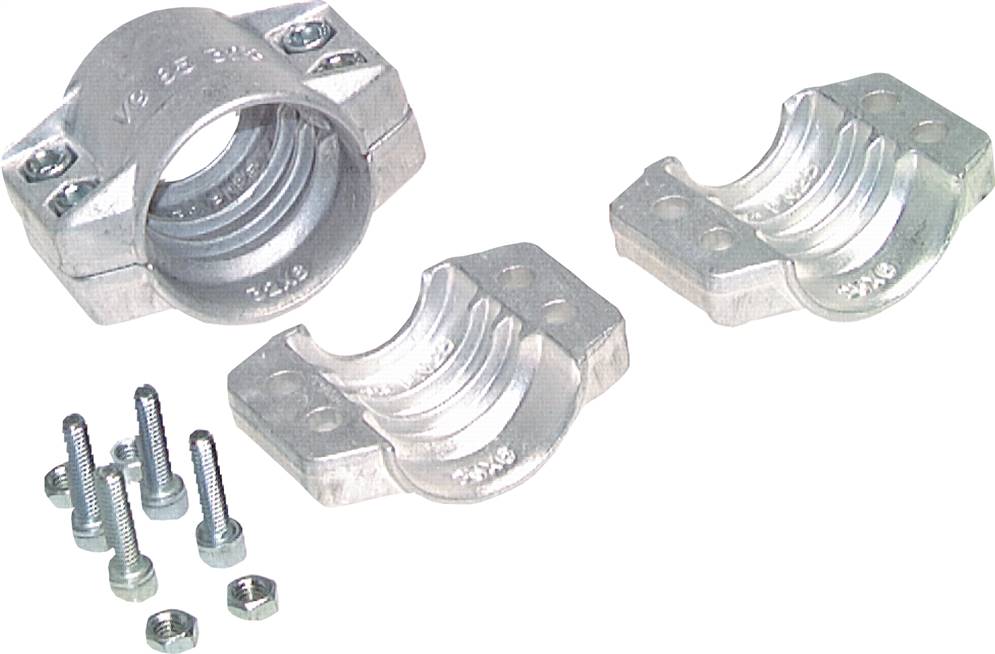

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)150 (6)Wandstärke (mm)13,0Ø Spannbereich (mm)174 - 180Gewicht3,7 kg / Stk.

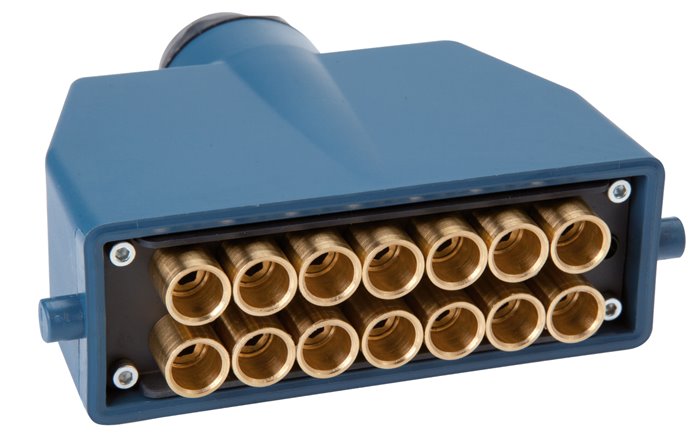

Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:Ausführungkomplett Stecker & MuffeSchlauch Ø außen (mm)8Anzahl der Leitungen8beidseitig absperrendneinBaugröße1B (mm)116A (mm)103Betriebsdruck (bar)-0,99 bis 15C (mm)86Ersatz-O-RingeMFK 8 ORGewicht650 g / Stk.

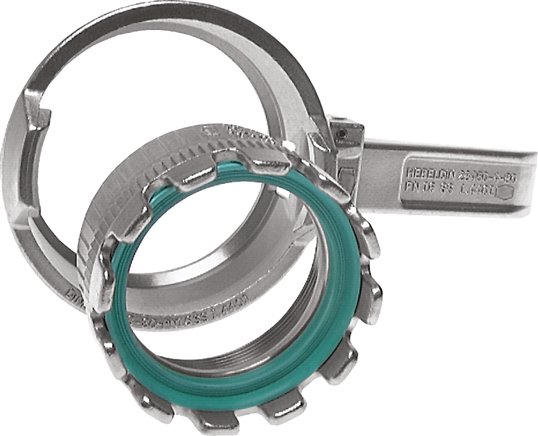

Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Spannringhebel, KronenstückWeitere Eigenschaften:Werkstoff1.4408DN (mm)100Gewinde innenG 4"Gewicht2,2 kg / Stk.

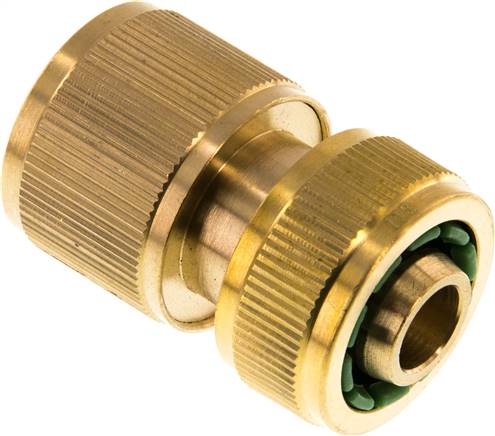

Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingBaureiheStandardSchlauch Ø innen (mm)13 (1/2)Temperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht105 g / Stk.

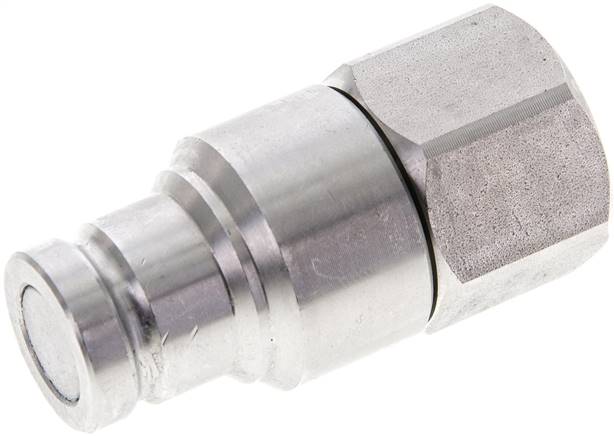

Werkstoffe:1.4401, Feder: 1.4319, Dichtung: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungSteckerGewinde innenG 1/2"A (mm)24,5B (mm)38DN (ISO) (mm)12,5Baugröße3PN (bar)250Gewicht350 g / Stk.
Werkstoffe:1.4401, Feder: 1.4462, Dichtung: FKM, Stützring: PTFETemperaturbereich:-20°C bis +205°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungSteckerGewinde innenG 1/2"A (mm)19,7B (mm)32DN (ISO) (mm)10Baugröße2PN (bar)250Gewicht140 g / Stk.

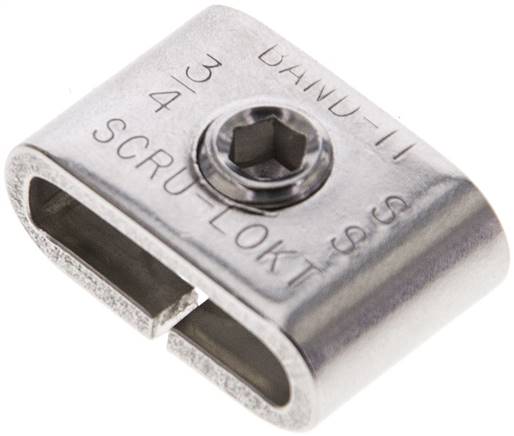

Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:zum Herstellen von nachspannbaren Schellen in Verbindung mit Band-It Band 201Montagewerkzeug:C001, C003Montage:Wie bei Band-It Band 201, jedoch wird das Band nach dem Spannen nicht umgebogen, sondern mit der Innensechskantschraube fixiert. Um ein spöteres Nachspannen zu ermöglichen, sollten hinter der Schlaufe noch ca. 100 mm Band herausragen.Achtung:Durch Falten des Schlaufenendes Verletzungen vorbeugen!Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372)Weitere Eigenschaften:Breite (mm)19,1 (3/4)Verpackungseinheit (Stk)25Gewicht17 g / Stk.
